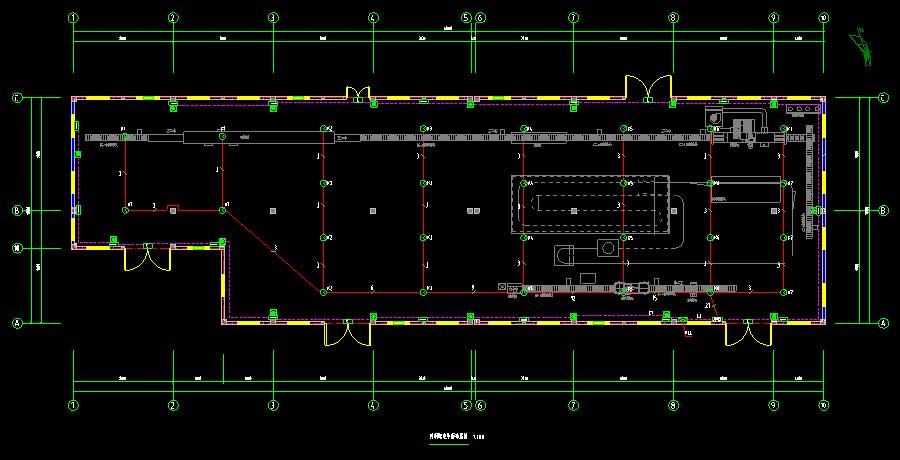

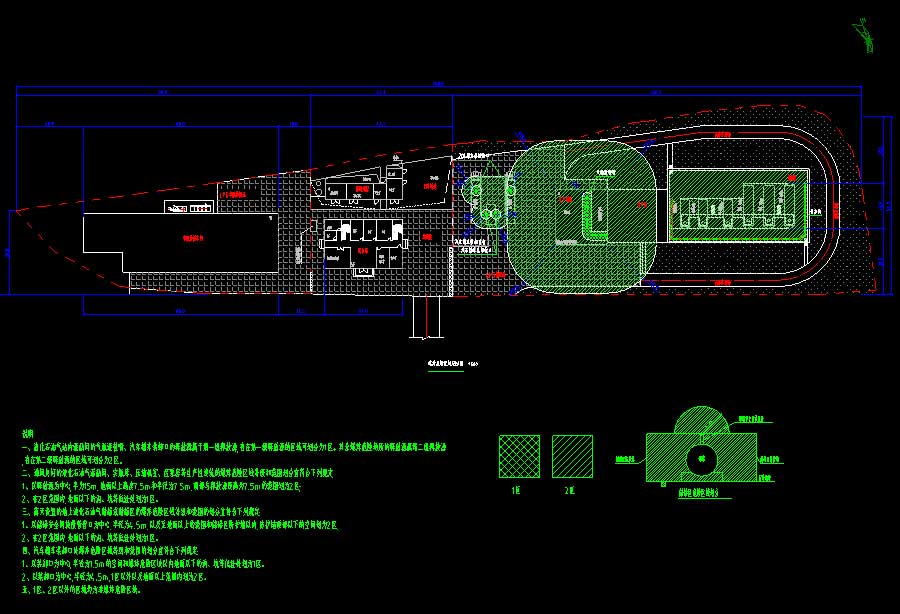

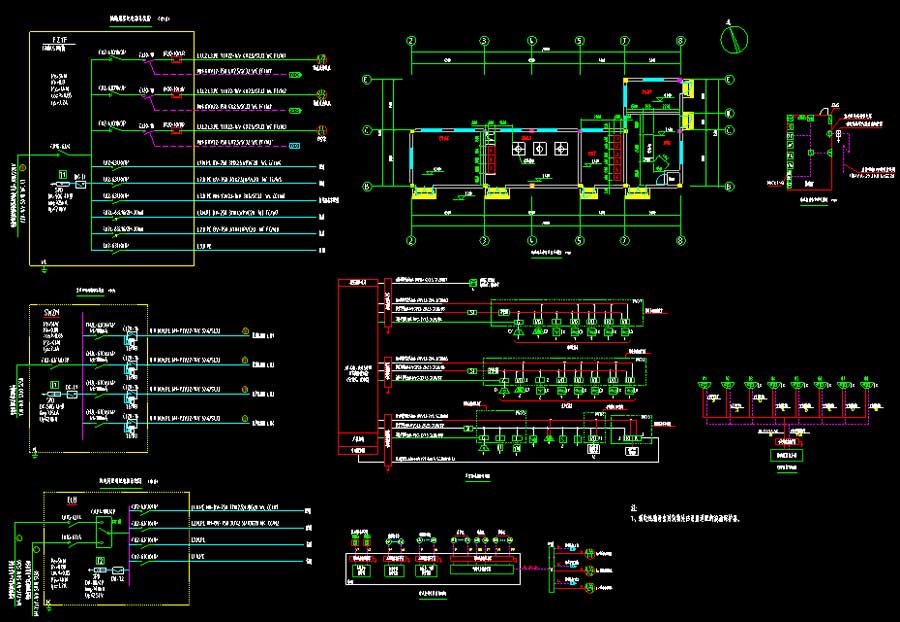

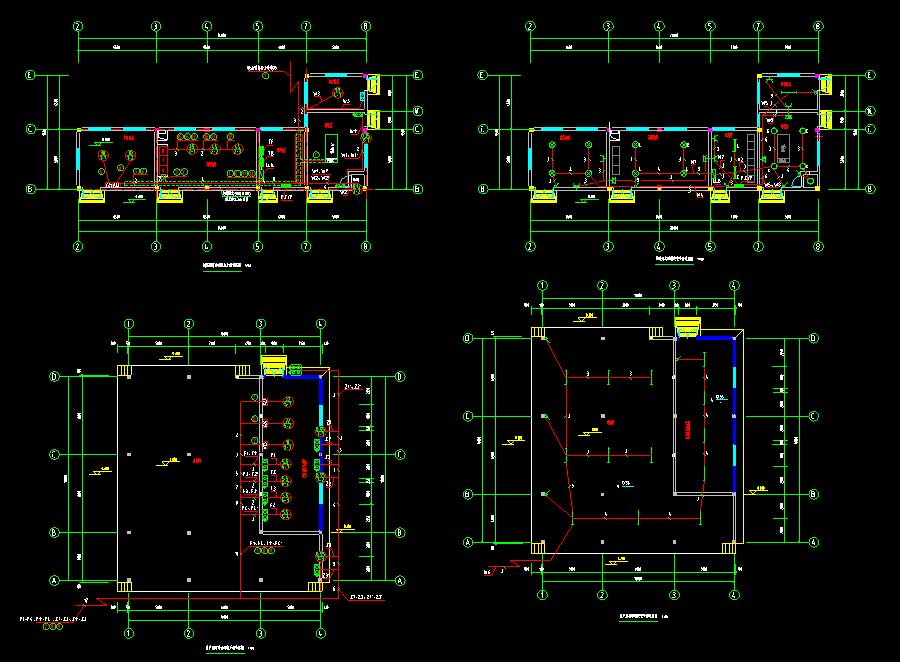

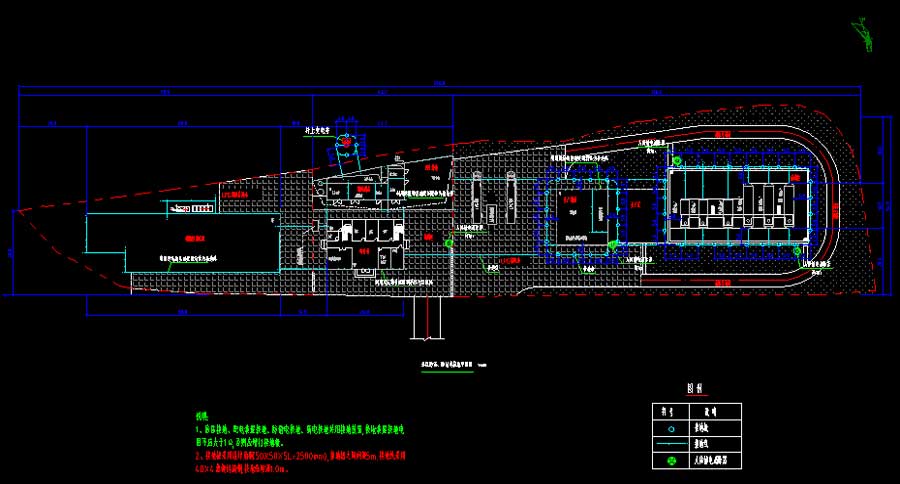

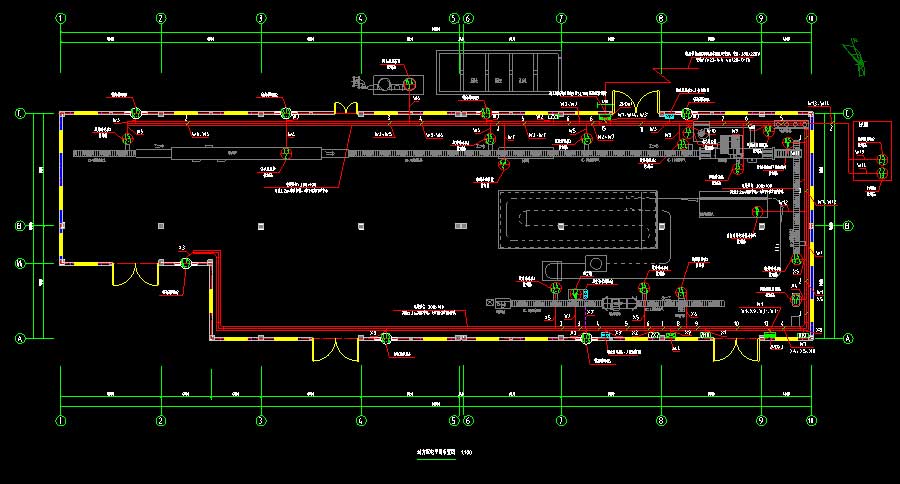

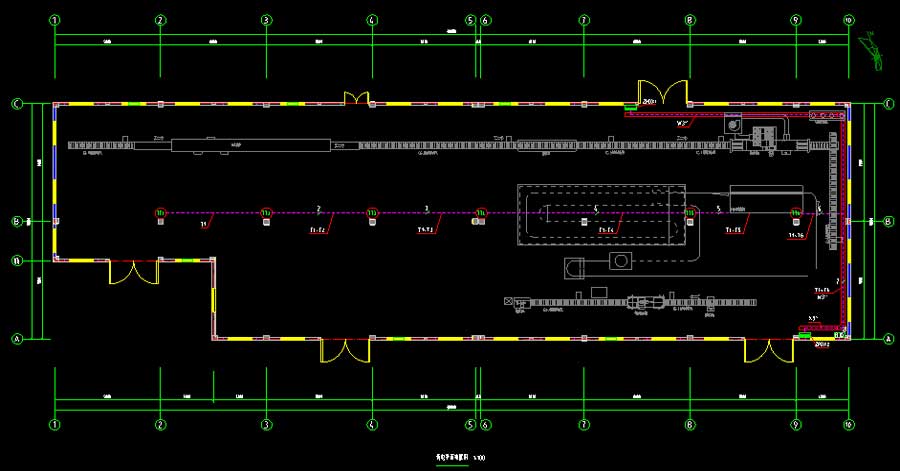

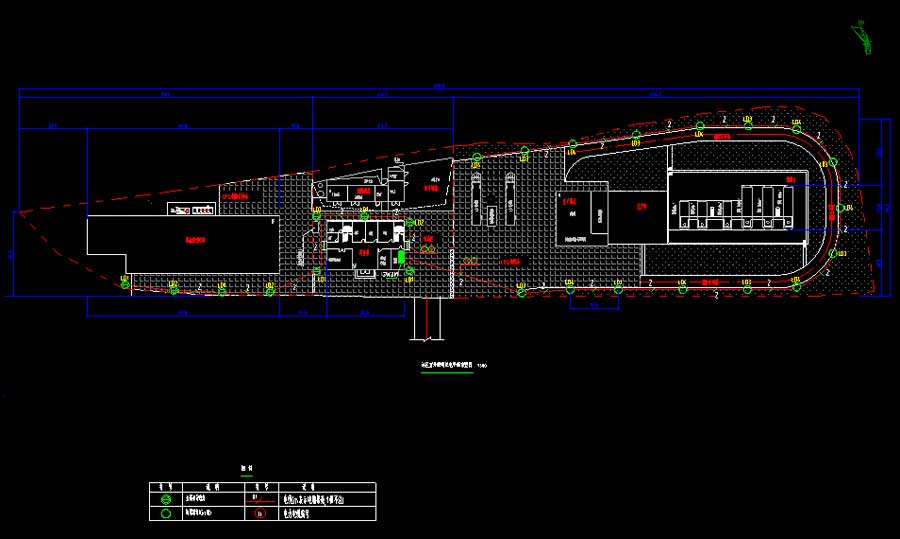

说明:某液化石油气储配站及钢瓶检测站电气施工图,按建设单位委托,储配站总容积450立方米,100立方米储罐3台,50立方米储罐2台,50立方米残液液罐1台。钢瓶检测车间总建筑面积为1026.78平方米,建筑高度为6.8米,共一层,建筑结构形式为框架结构,生产危险性类别为丁类。设计范围包括:380/220V配电系统;照明配电;建筑物防雷、接地系统及安全措施;辅助区用房及生产用房室内动力照明配电设计;视频监控系统;可燃气体浓度报警及火灾自动报警系统;站区室外照明配电;储罐区、生产区防雷、防静电、接地系统及安全措施;爆炸危险区域划分。图纸内容含:电气说明,低压配电系统图,弱电系统图及设备布置平面图,动力照明配电平面布置图,屋顶防雷、基础接地平面布置图,爆炸危险区域划分图,站区室外线缆及弱电平面布置图,站区室外照明配电平面布置图,站区防雷、防静电接地平面图,弱电平面布置图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:江西省设计时间:2018
