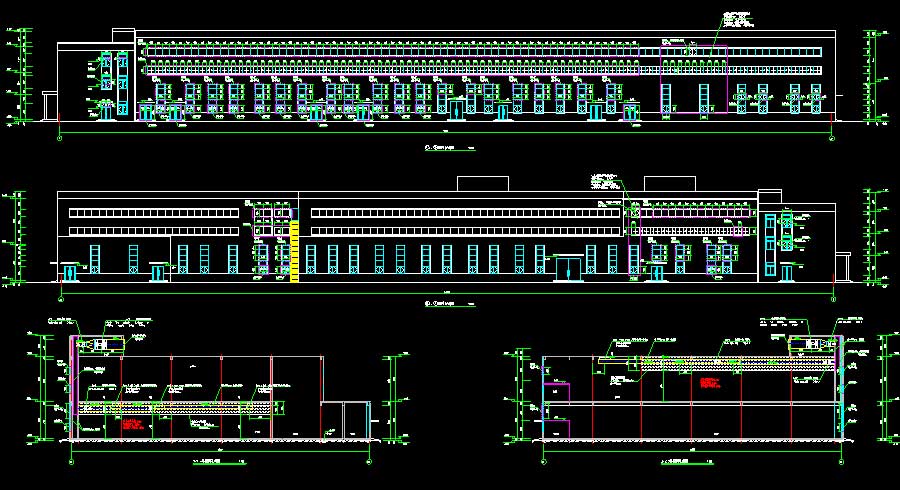

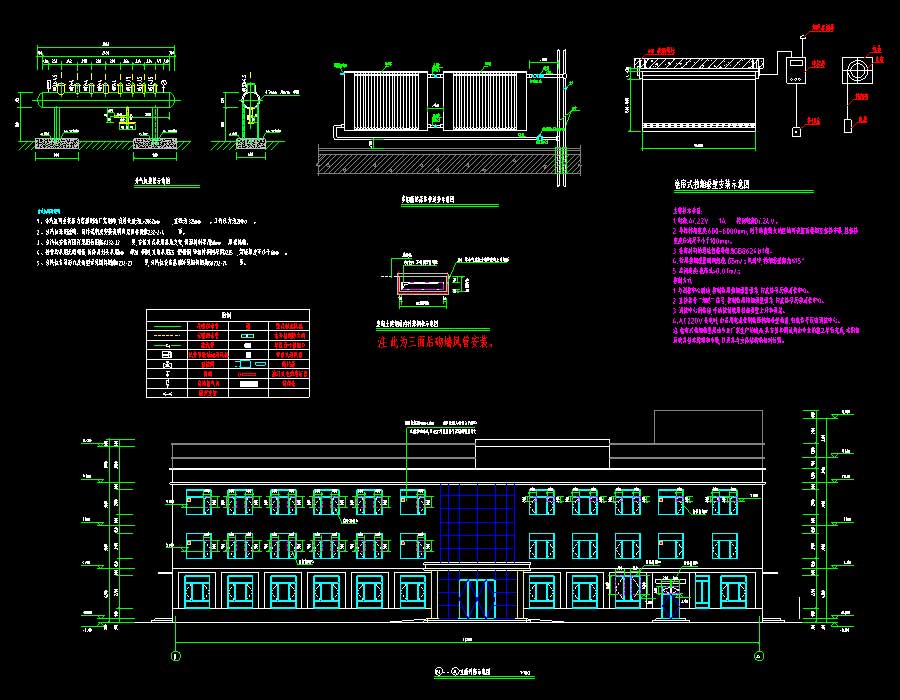

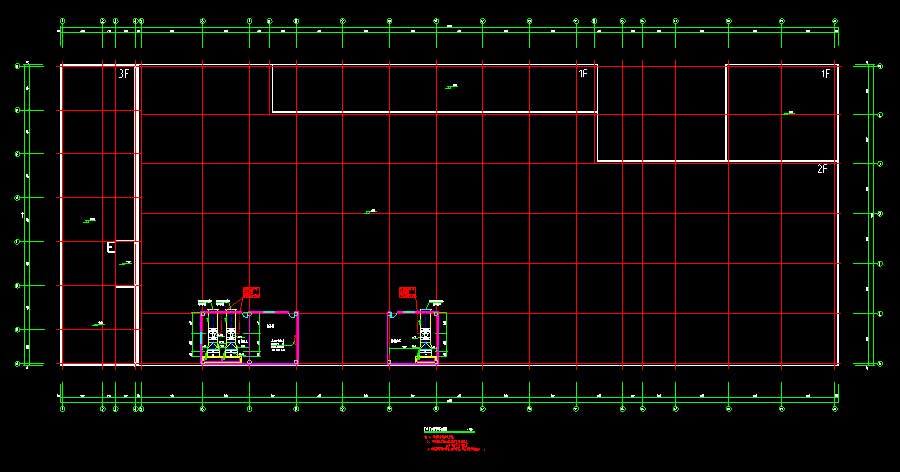

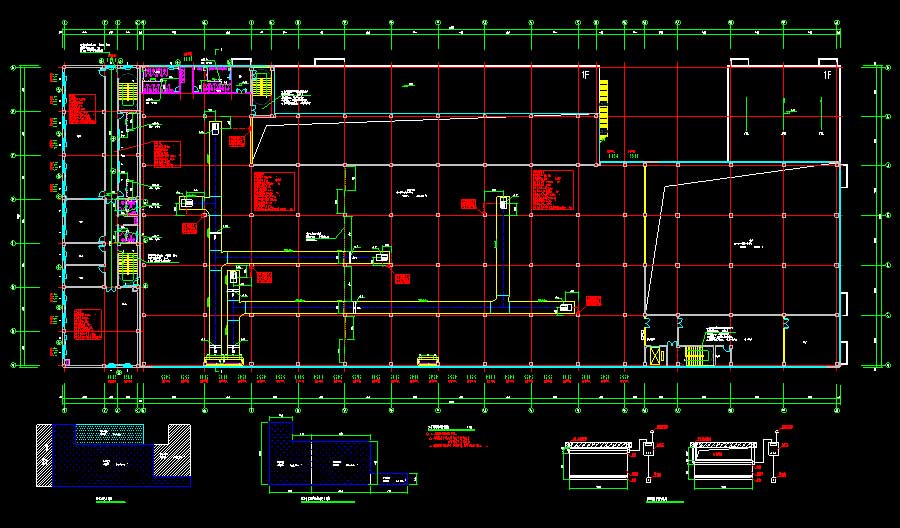

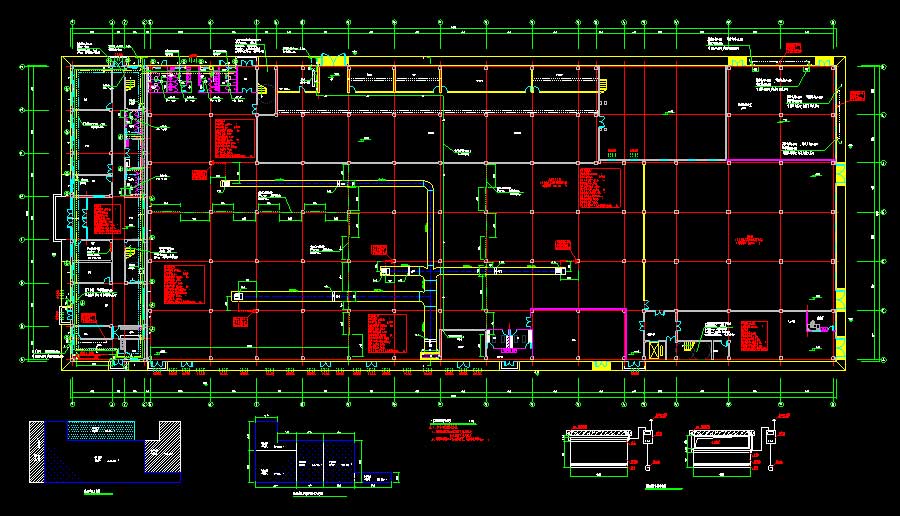

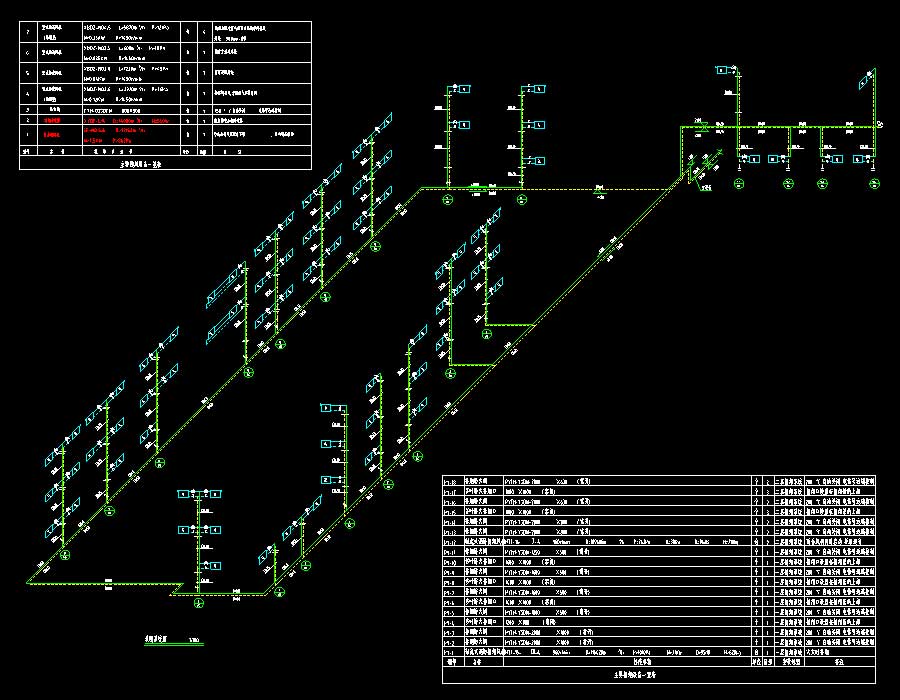

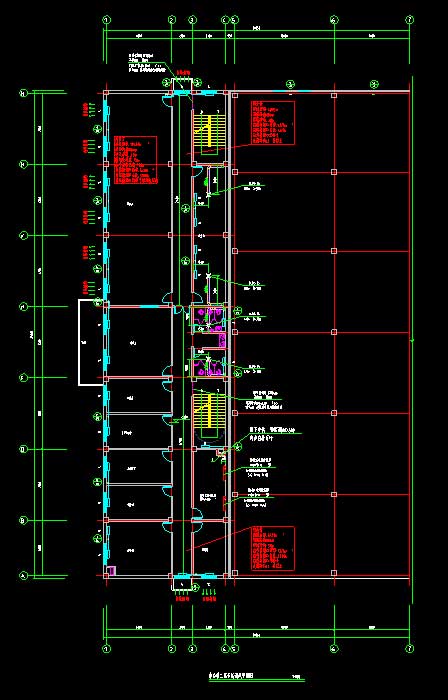

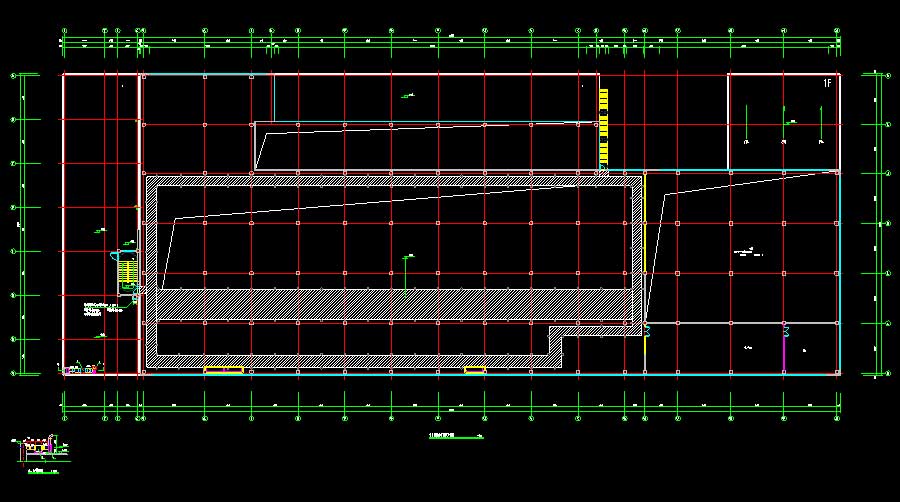

说明:某低层办公楼、生产厂房暖通施工图,抗震设防烈度为7度,主要结构形式为办公楼为框架结构,厂房为钢框架结构。其中办公楼地上三层,一层层高4.2米,二、三层层高3.6米,三层局部4.2米,室内外高差0.3米,建筑高度12.3米;生产厂房地上二层,一层层高6米,二层层高7.5米,室内外高差0.3米,建筑高度13.8米;总建筑面积为12864.91平方米。图纸内容含:暖通说明,采暖通风平面图,屋顶层通风平面图,立面外窗示意图,排烟系统剖面图,采暖系统图,分气缸接管示意图,多组散热器串接连接示意图,卷帘式挡烟垂壁安装示意图。
冷热源:锅炉空调系统:采暖系统:下供下回双管同程式采暖系统建筑面积:12864.91㎡建筑高度:12.3,13.8m地上层数:3,2层地下层数:高度类别:低层图纸深度:施工项目地址:青海省设计时间:2018
