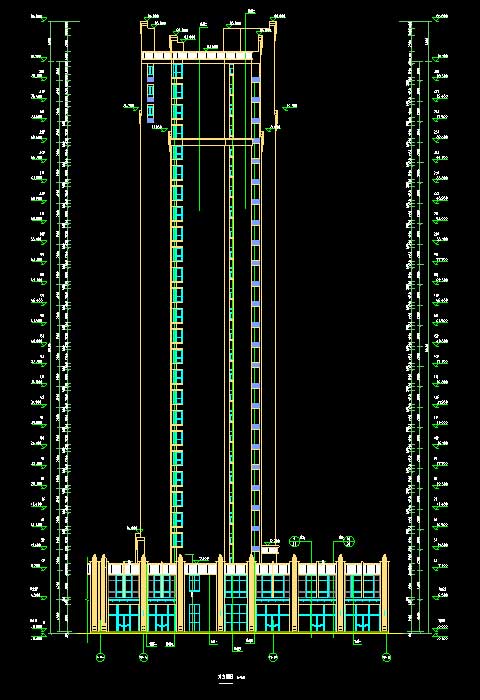

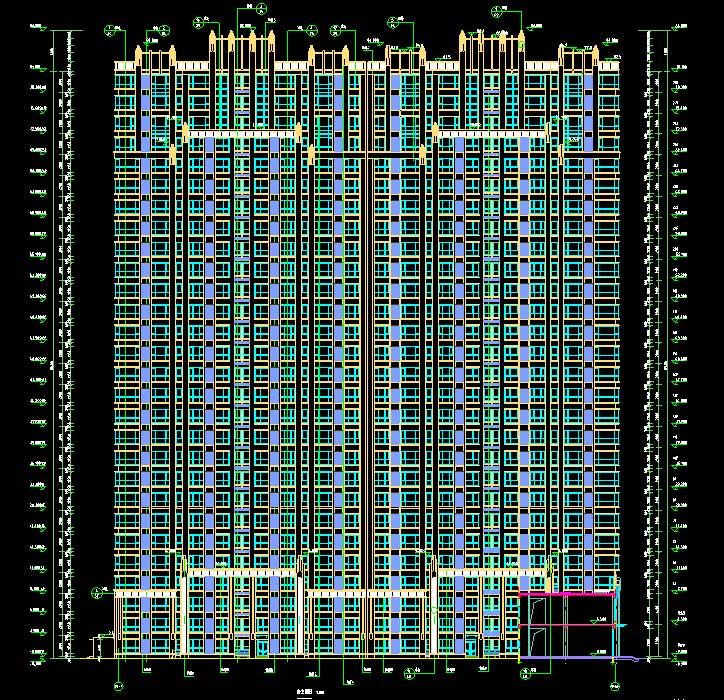

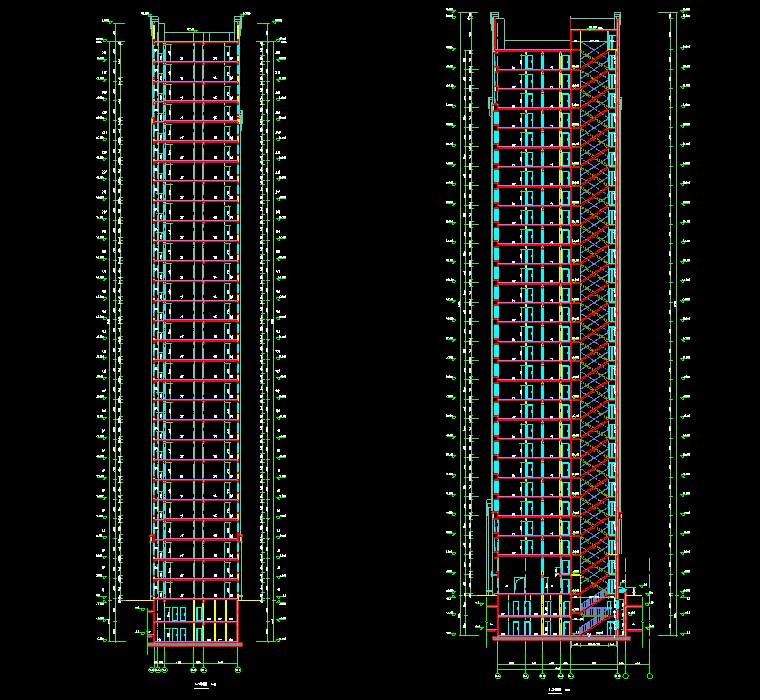

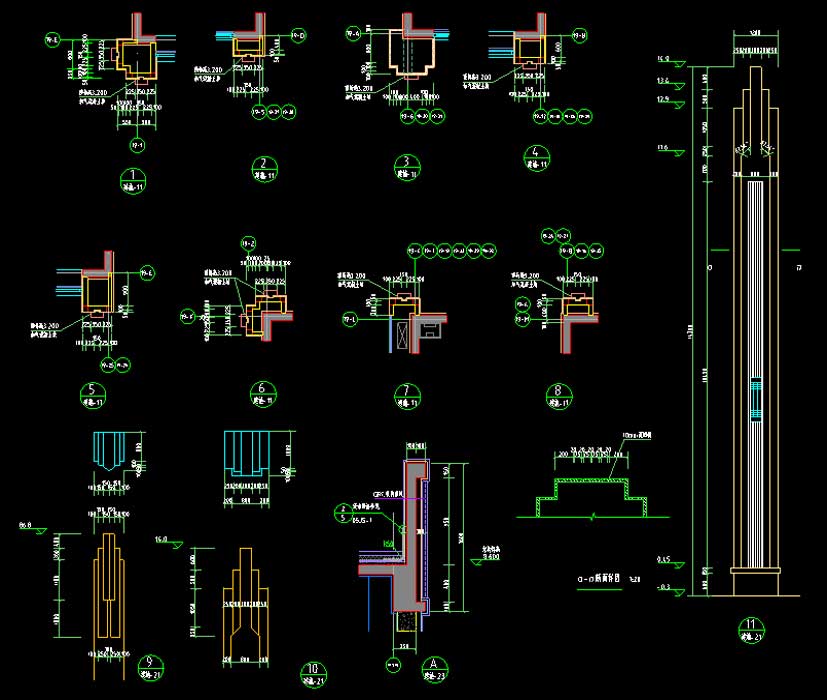

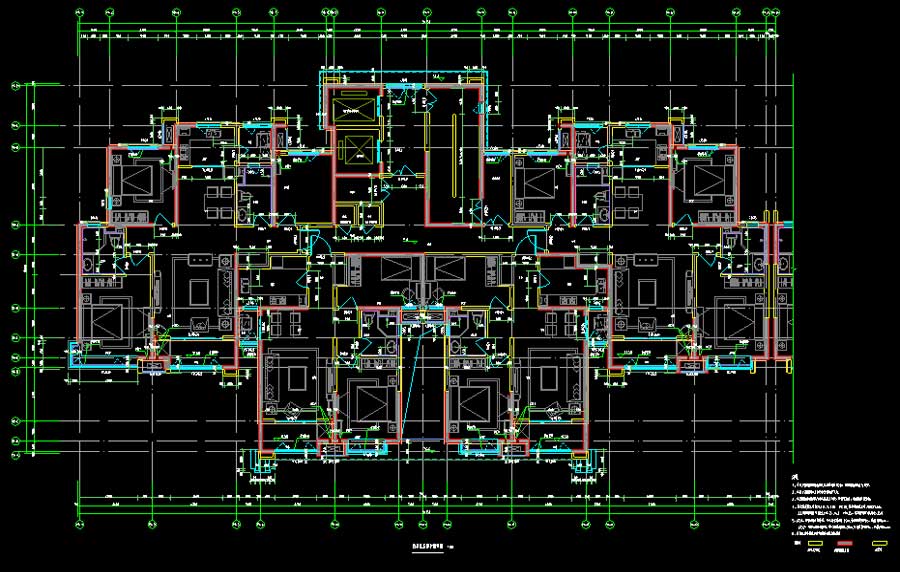

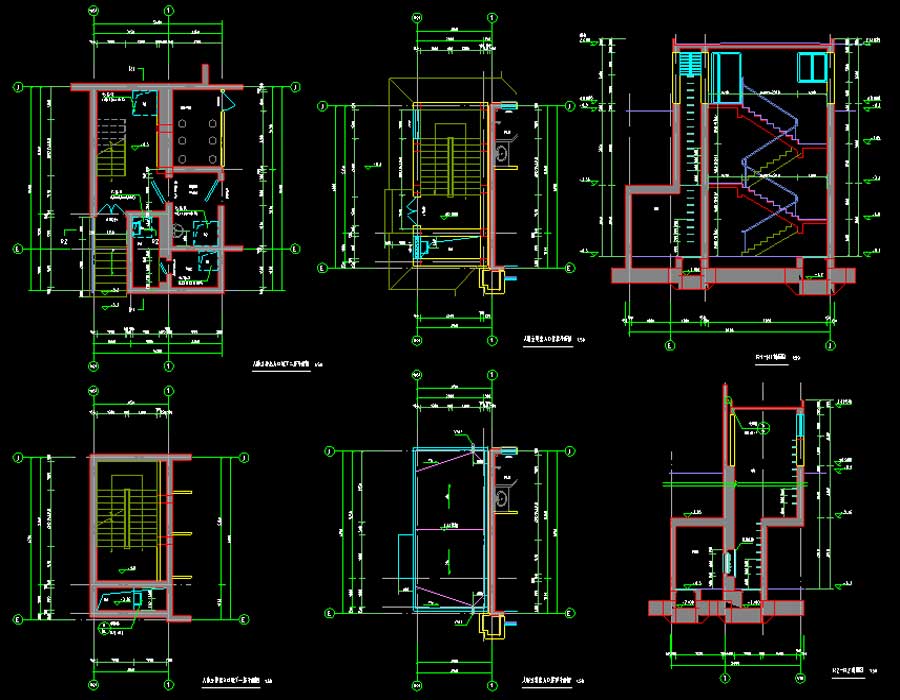

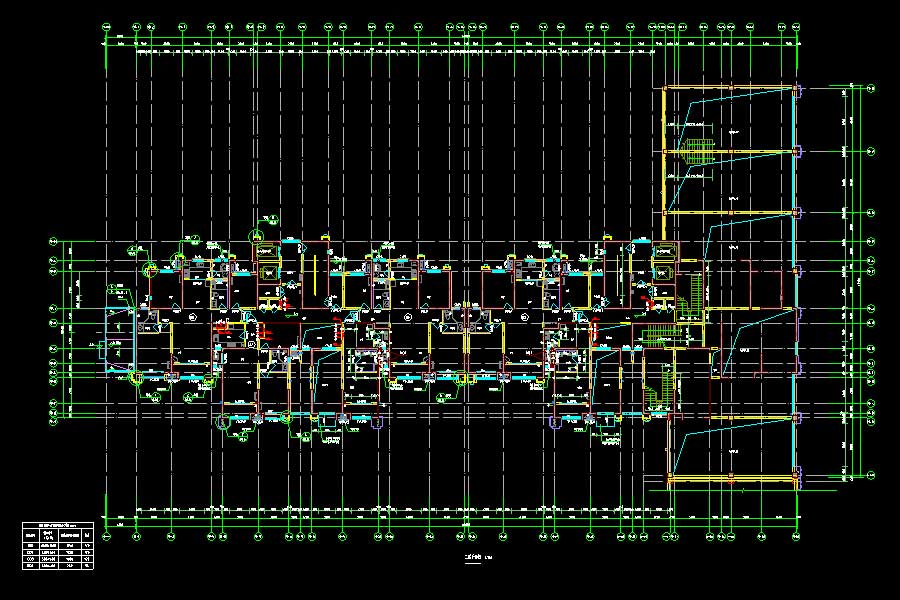

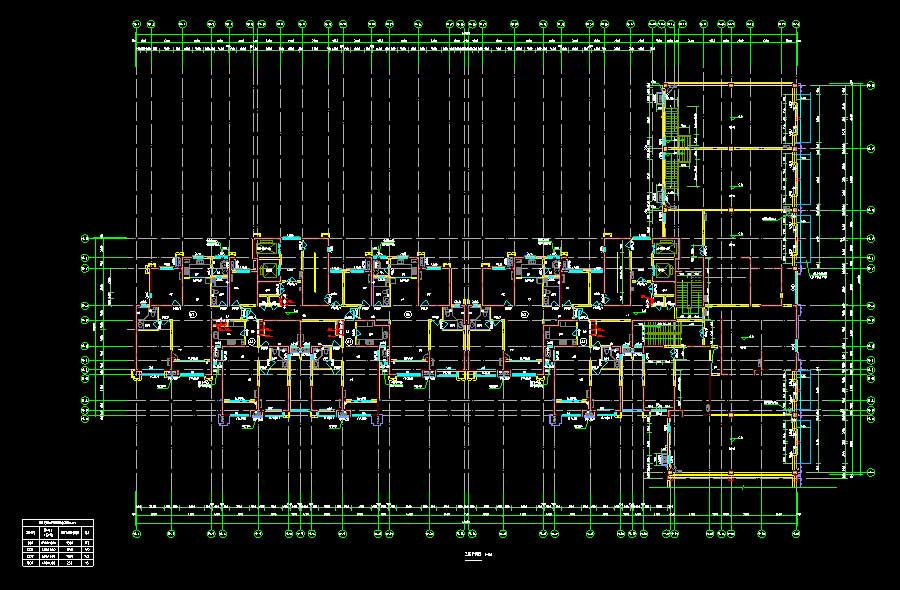

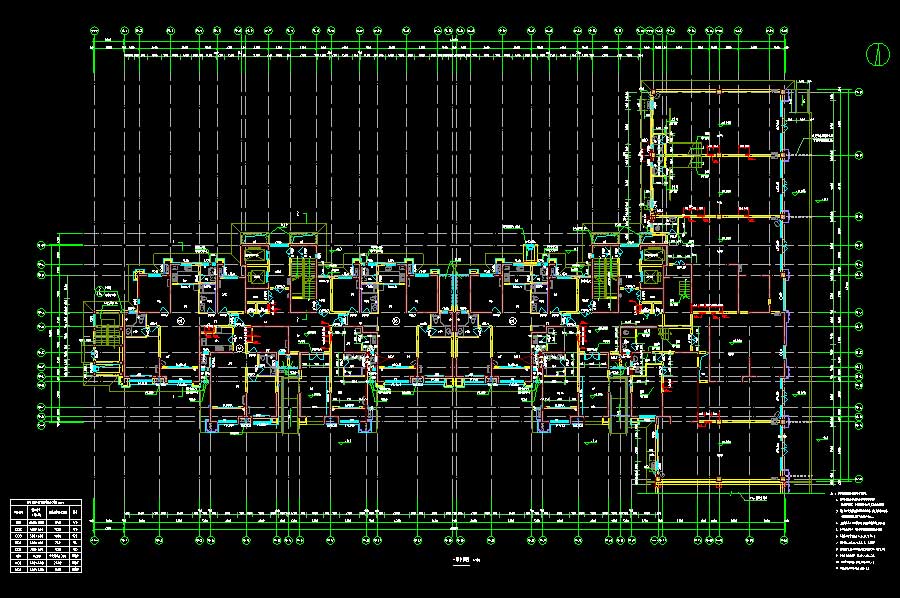

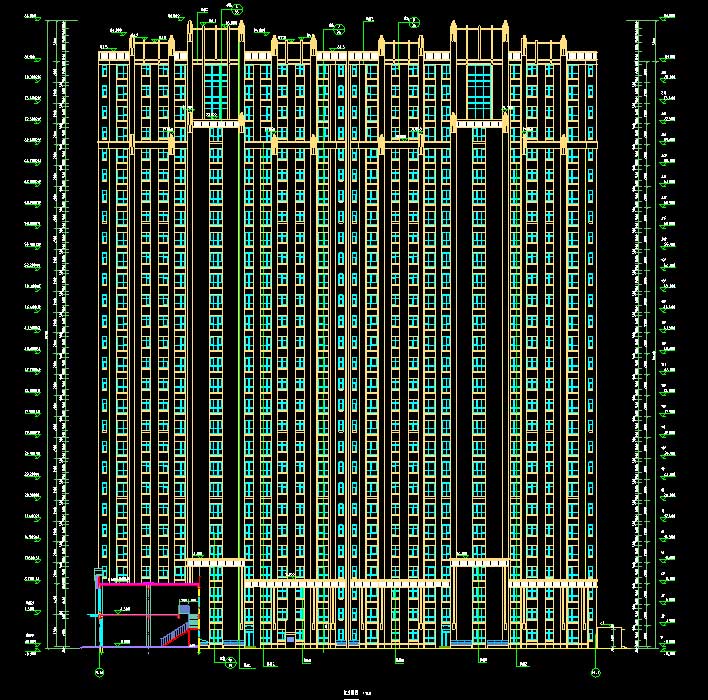

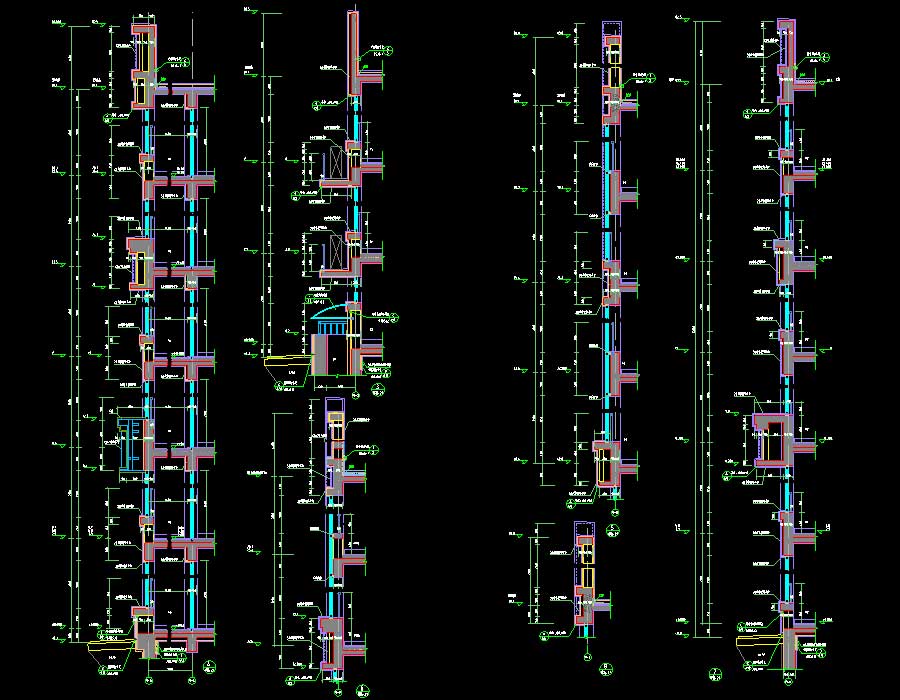

说明：某小区19-21#住宅楼全专业施工图（19#楼无电气施工图），包括一车库。抗震设防烈度为7度，主要结构形式为住宅楼剪力墙结构，车库为板柱剪力墙结构(无梁楼盖)。建筑高度均为82.8米，地上层数均为28层，地下层数均为2层，总建筑面积分别为28358.78、26560.55、27236.35平方米；车库建筑面积为32613.21平方米。图纸内容含：建筑说明，建筑节能设计专篇，平面图，立面图，剖面图，户型详图人防主要、次要出入口详图节点详图商业网点平立剖面图，门窗详图，车库组合平面图，车库排水平面图，防火分区平面详图，楼梯、风井详图，坡道详图；给排水说明，给排水平面图给排水大样图喷淋平面图给水、冷凝水系统图，排水系统图，住宅消防系统图，商业消防系统图，人防说明及给排水系统图，地下二层战时给排水平面图；结构说明，基础平面布置图，桩平面布置图，平法施工图，剪力墙暗柱表，人防详图，结构平面施工图，节点详图，楼梯结构施工图，结构留洞图，附属商业基础、柱施工图；电气说明，火灾报警说明及报警联动系统图，低压垂直干线系统图，配电系统图，地下室人防说明图例及系统图，电气干线平面图，照明平面图，动力平面图，插座平面图，弱电系统图，弱电及卫生间等电位平面图，火灾报警平面图，屋顶避雷平面图，基础接地及总等电位平面图，照明定位平面图，插座定位平面图，电井详图及安装示意图；暖通说明，人防通风设计与施工说明，地下二层平时、战时通风平面图，采暖、通风平面图，采暖干管平面图，采暖系统图，采暖管井大样图等等。专业包括建筑、结构、给排水、电气、采暖通风。
