建筑面积：27642.31㎡地上层数：31层建筑高度：93.04m地下层数：2层高度类别：高层图纸深度：施工项目地址：河北省设计时间：2013建筑风格：现代效果图：无

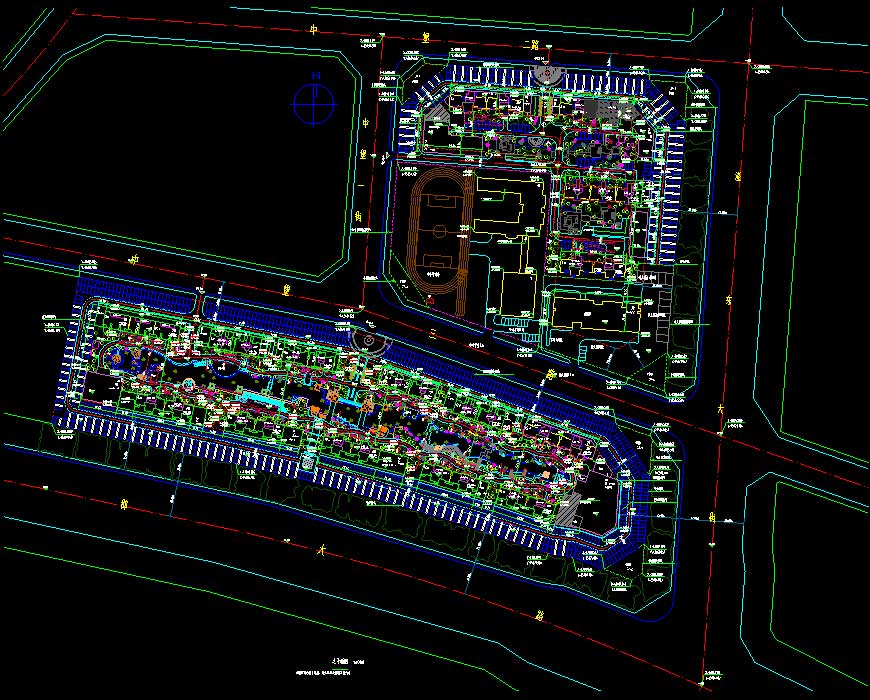

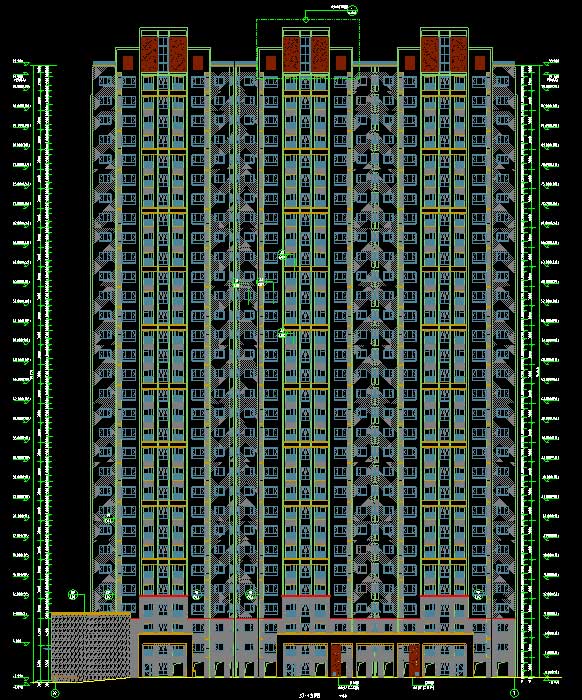

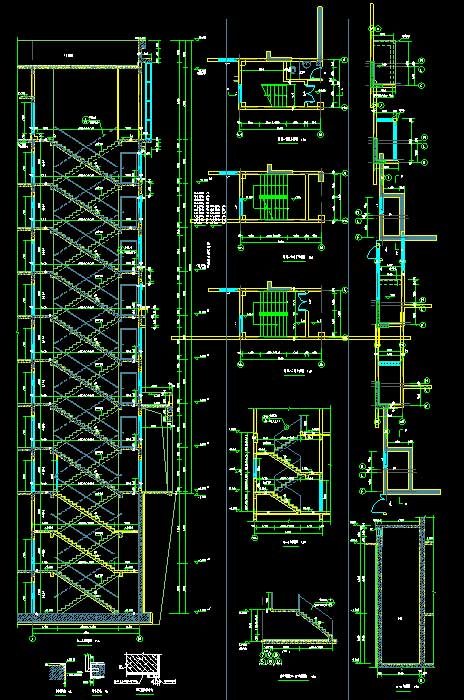

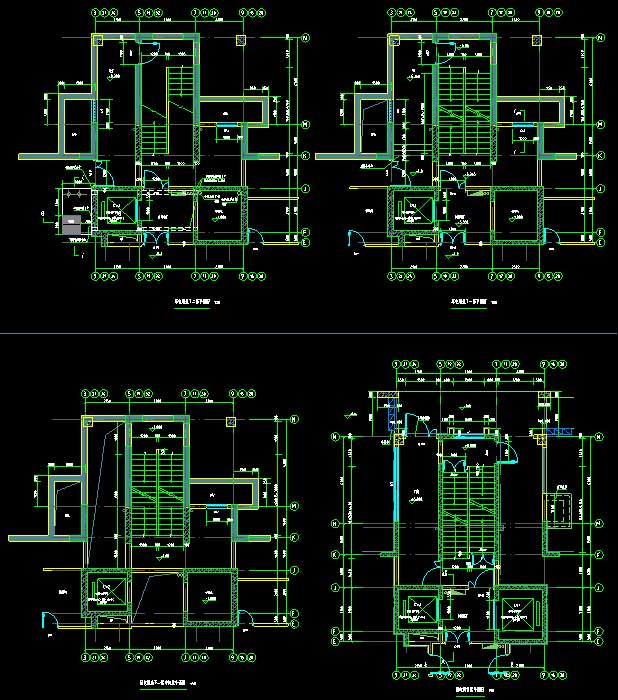

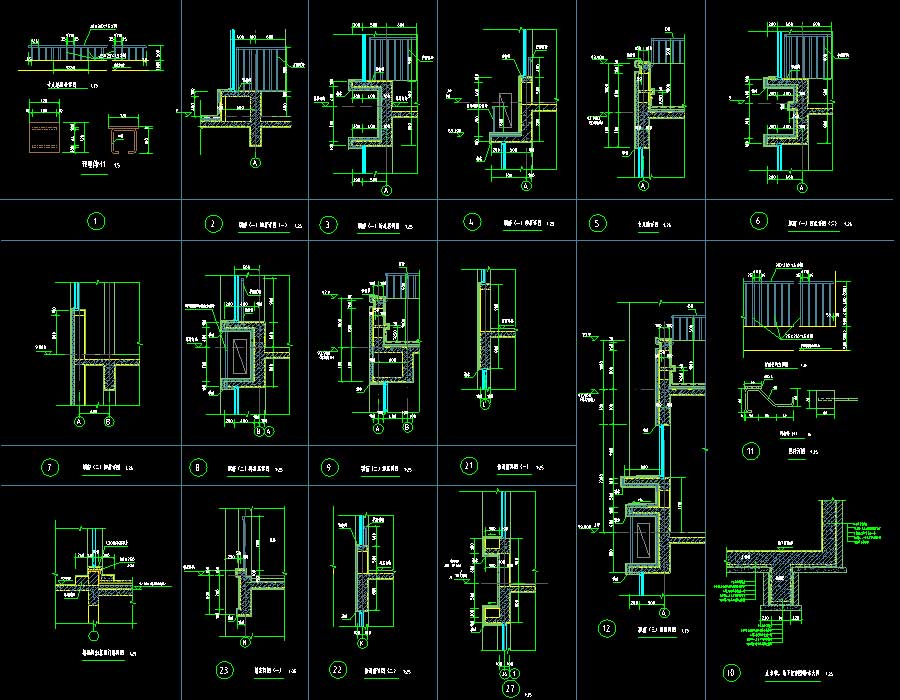

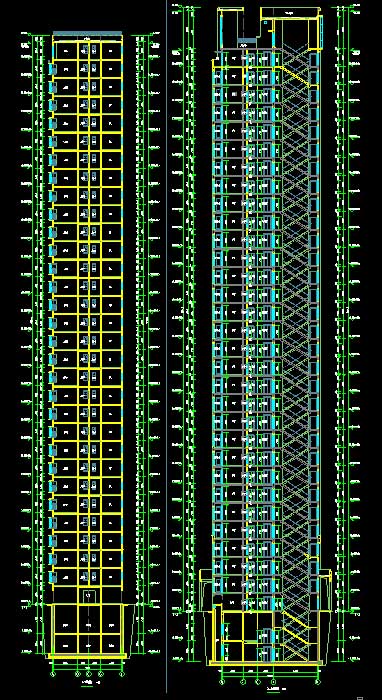

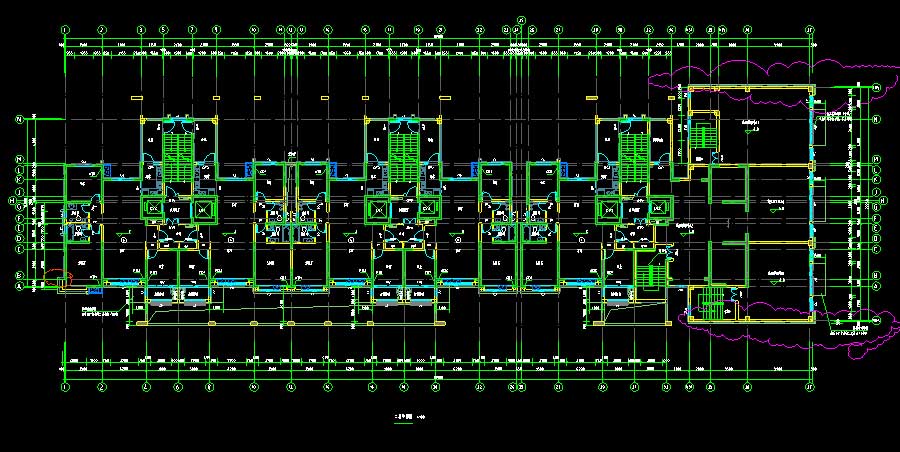

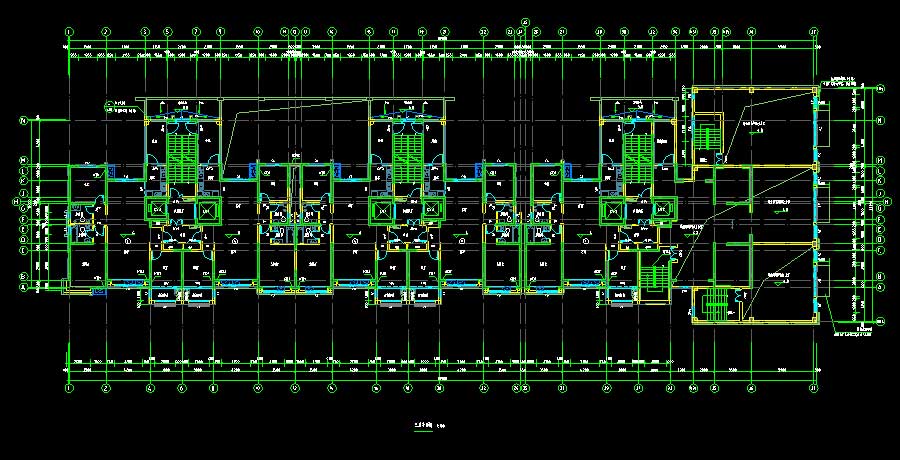

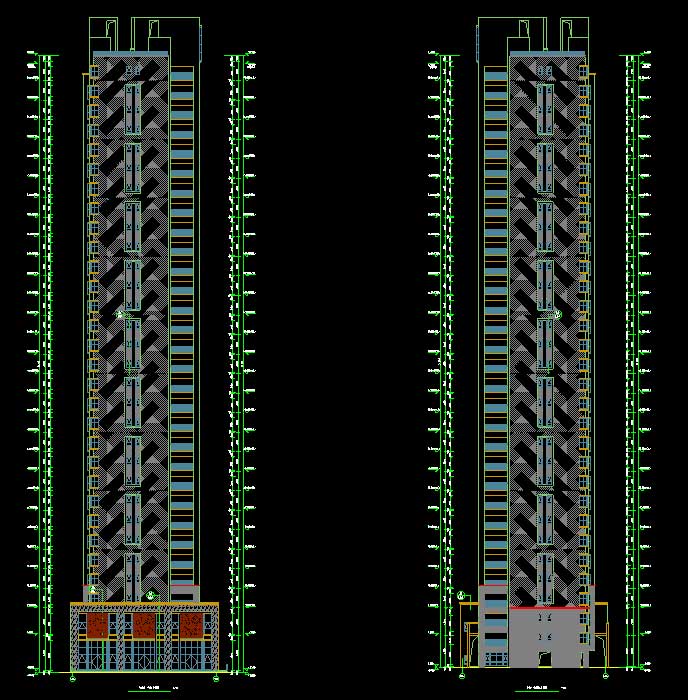

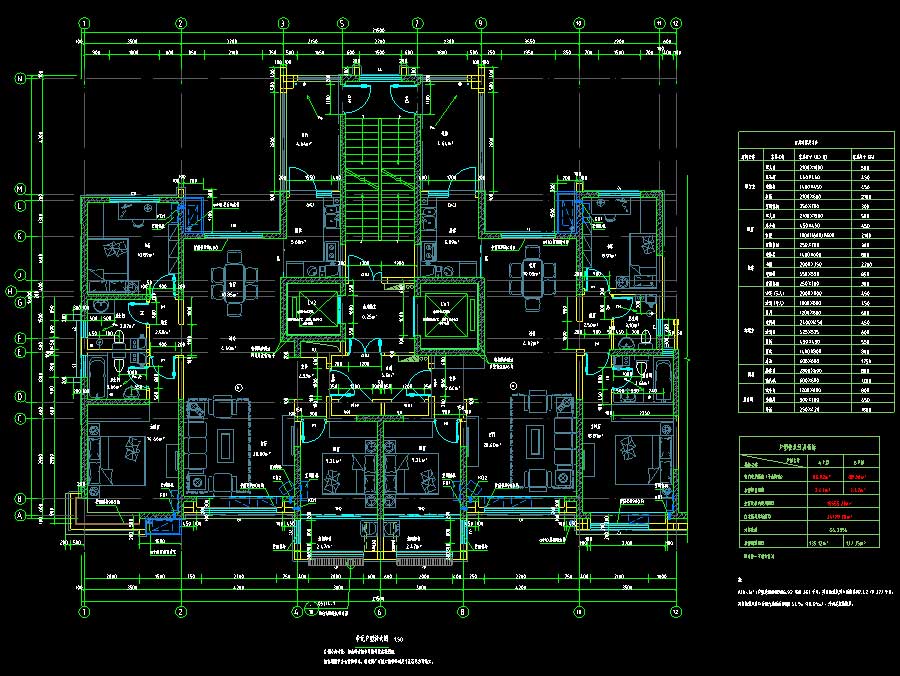

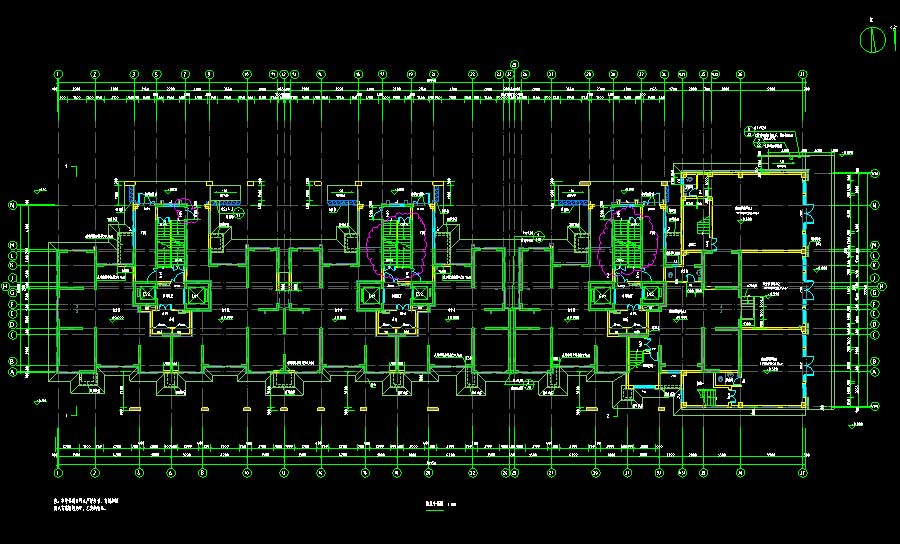

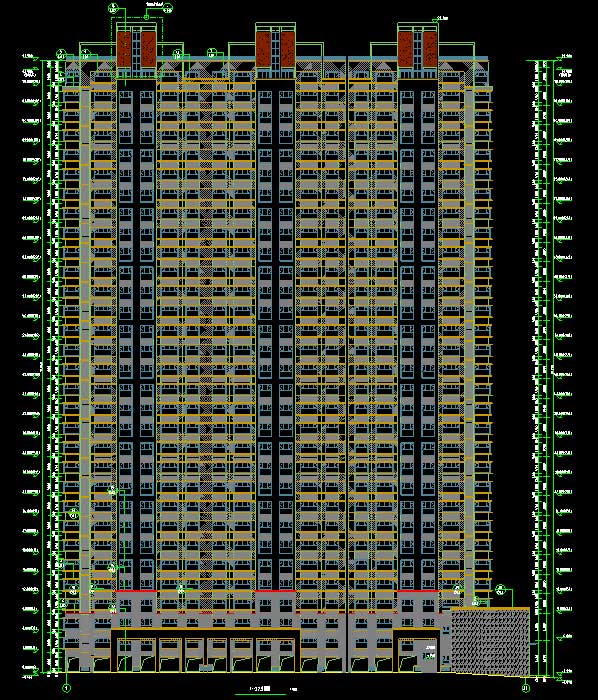

说明：某高层住宅楼全专业施工图，抗震设防烈度为7度，主要结构形式为剪力墙结构，建筑高度（屋面板）为93.04米，地上层数31层，首层部分架空，地上一层二层局部为商业网点，二层~三十一层为住宅；地下层数为2层，均为储藏间。总建筑面积为27642.31平方米，地下室建筑面积共1706.8平方米，地上建筑面积25935.51平方米，其中商业建筑面积624.8平方米，住宅建筑面积25310.71平方米。无地下室图纸。图纸内容含：建筑说明，防火专篇，节能专篇，绿色专篇，平立剖面图，地下室管线综合平面图，单元户型放大图，单元户型管线综合图，楼电梯平面详图，电梯剖面图，集水坑详图，楼梯剖面详图，商业楼梯详图，窗井详图，节点详图，门窗详图；给排水说明，给排水及消防平面，屋面雨水排水平面图，给排水大样图，给水、热水系统图，排水系统图，消火栓系统图，自动喷水平面图；结构说明，桩位平面布置图，筏板配筋图，剪力墙配筋图，板配筋图，梁配筋图，模板图，独立基础详图，窗井详图，墙身详图，主楼楼梯结构图；电气说明，低压配电系统图，强电竖向系统图，电话网络、有线电视竖向系统图，可视对讲、单元消防联动竖向系统图，地下一层干线平面图，局部电气大样图，照明平面图，插座平面图，弱电、消防平面图，机房层强电平面图，基础接地平面图，屋顶防雷平面图，单元户型放大图；暖通说明，暖通平面图，通风平面图，商业采暖入户平面图，系统图及设备安装详图。专业包括建筑、结构、给排水、电气、采暖通风。
