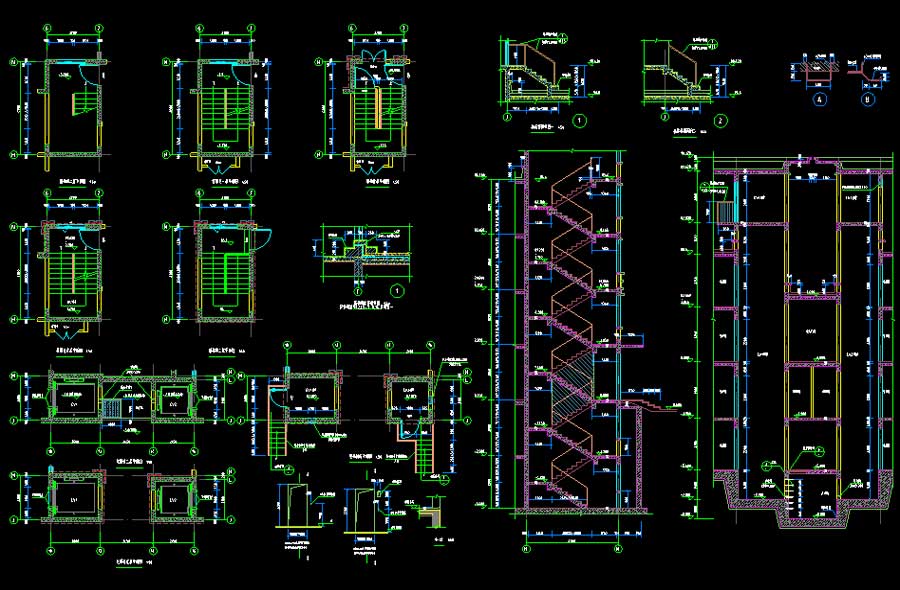

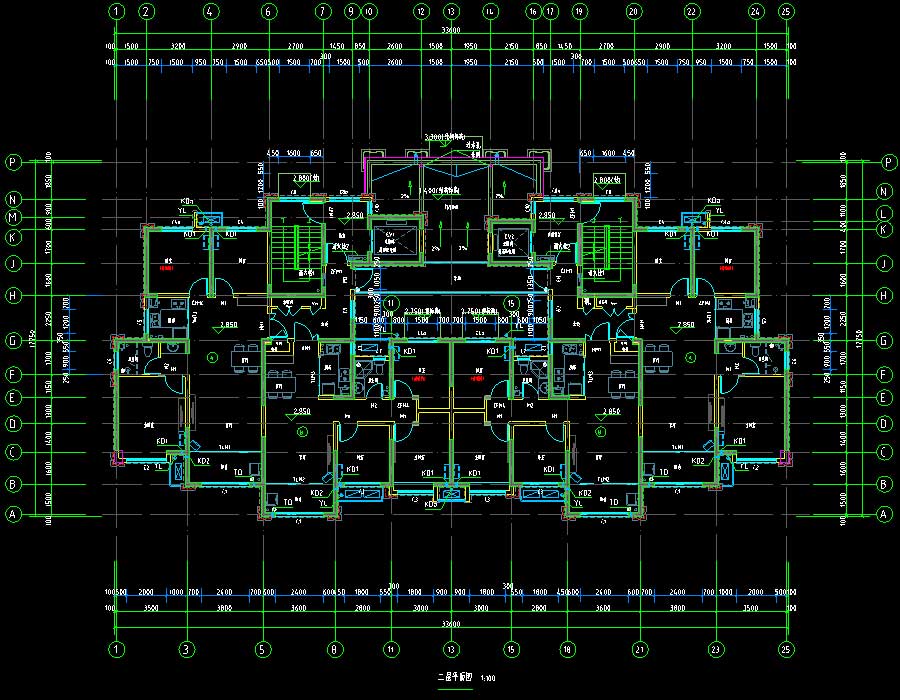

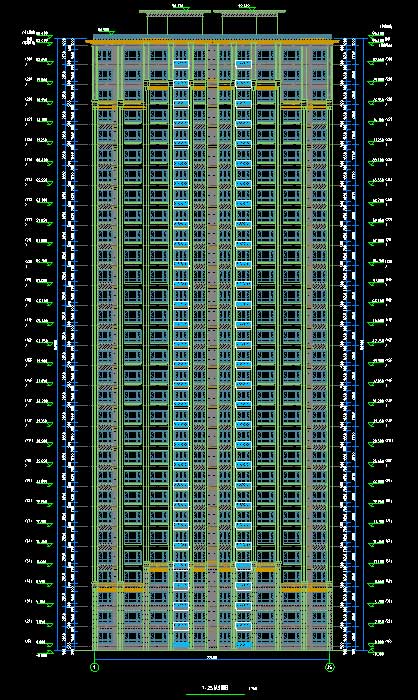

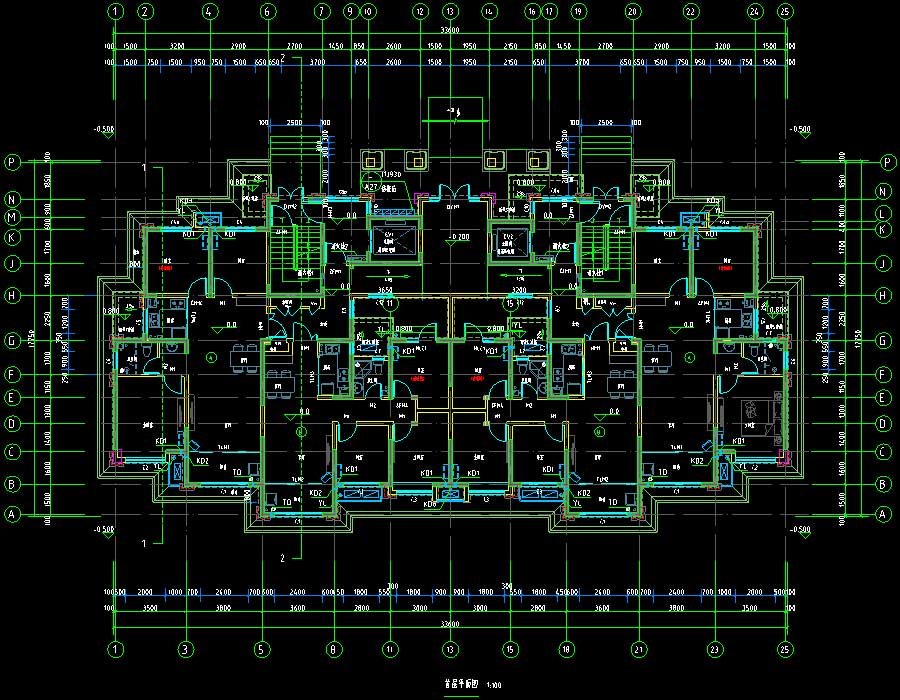

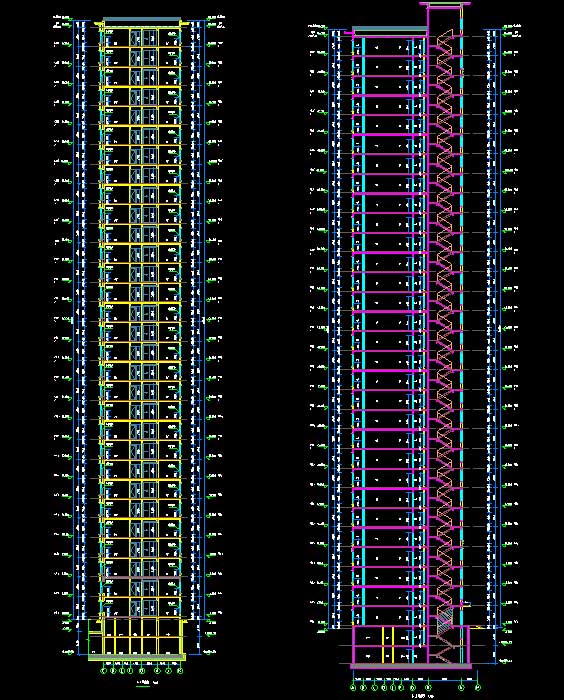

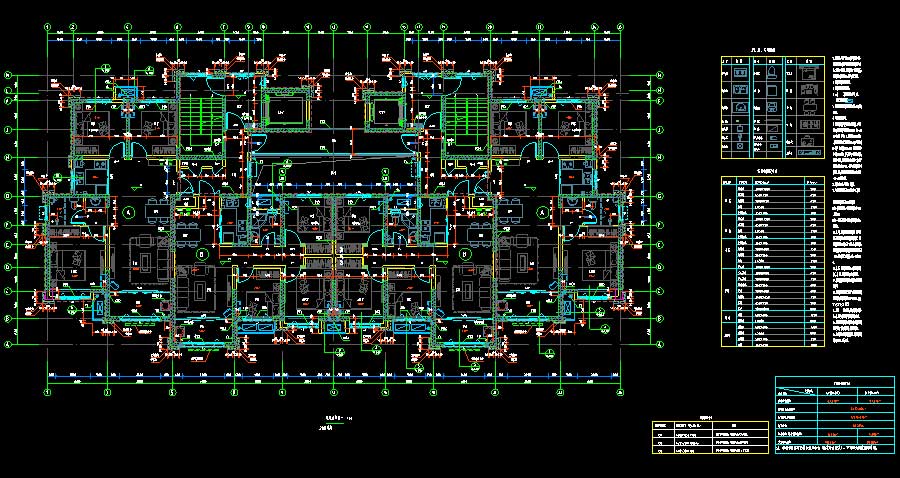

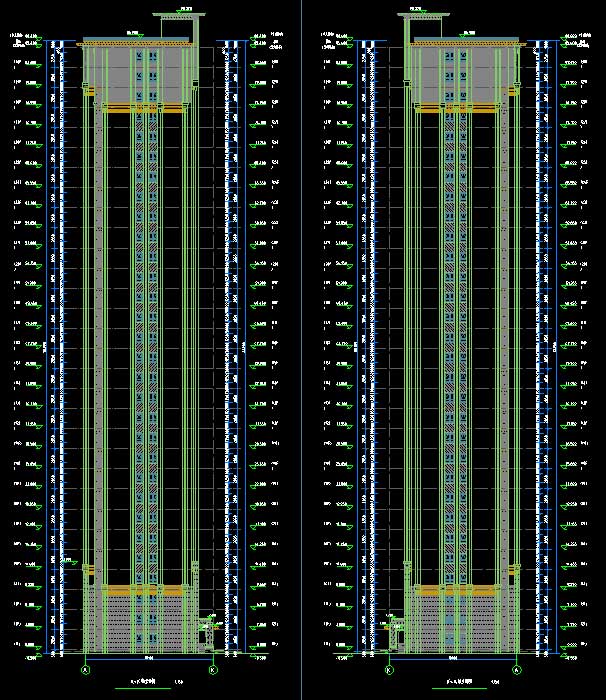

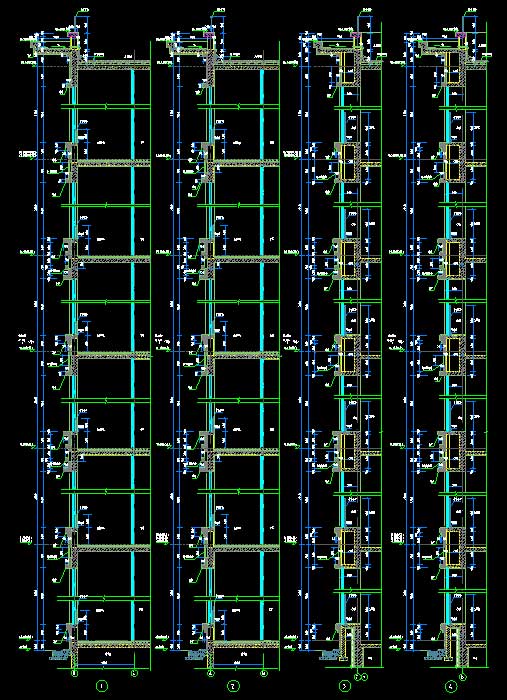

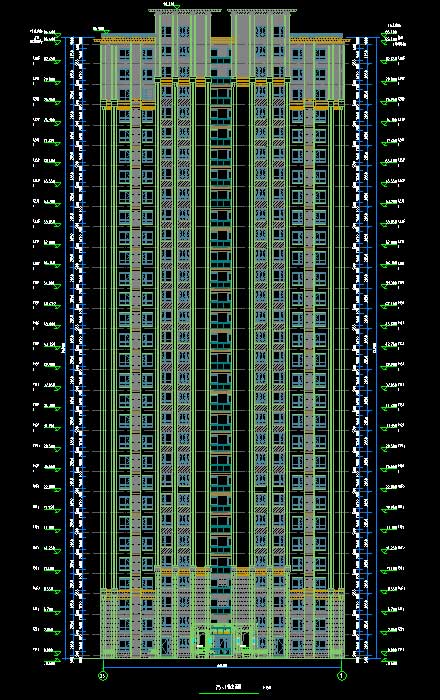

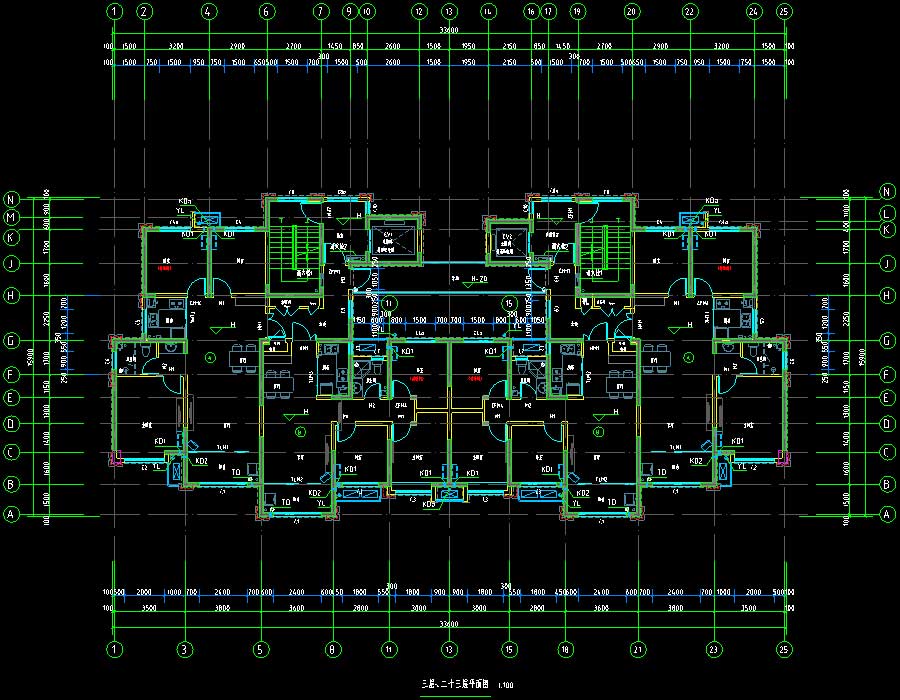

说明:多栋高层住宅楼全专业施工图,包括1-6#住宅楼及地下车库。抗震设防烈度为7度,主要结构形式为住宅楼剪力墙结构,地下车库为框架结构与板柱剪力墙结构组合。其中,1#地上层数为30层,地下层数为2层,建筑高度为86.1米,建筑面积为13160.75平方米;2-6#地上层数均为34层,地下层数均为2层,建筑高度均为97.5米,建筑面积为13881.78-30436.44平方米。图纸内容含:建筑说明,消防设计专项说明,绿色设计专篇,平面图,立面图,剖面图,单元户型大样图,单元设备安装定位图,楼电梯详图,窗井详图,门楼详图,社区用房楼梯详图,墙身详图,立面造型柱详图,地下室管线综合平面图,门窗表、门窗详图,左区平面图,右区平面图,组合平面图,车库板顶组合平面图,节点详图;给排水说明,给水系统图,空调冷凝水系统图,雨水系统图,排水系统图,水井排水立管系统图,消火栓系统图,给排水及消防平面图,屋面排水平面图,单元户型给排水大样图 ,给排水支管系统图,太阳能热水原理图及详图,集水坑排水系统图,喷淋系统示意图,消防泵房详图,消防泵房剖面图,车库喷淋平面图;结构说明,边缘构件箍筋代替大样图,后注浆灌注桩平面布置图,配筋图,模板图,机房层结构图,墙身详图,楼梯详图,基础底板、框柱平面布置图,柱帽及墙体配筋详图,出地面车库坡道结构图,消防车道分布图;电气说明,强电竖向系统图,低压配电系统图,火灾自动报警系统图,防火门监控竖向系统图,弱电竖向系统图,地下一层干线平面图,插座平面图,电气平面图,照明平面图,基础接地平面图,屋顶防雷平面图,消防平面图,弱电平面图,单元户型大样图,消防竖向系统图,车库强电、弱电干线平面图,车库消防平面图;暖通说明,绿色建筑设计专篇,采暖系统示意图,详图与剖面,通风平面图,暖通平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:13160.75,29597.36,30082.67,13881.78,30436.44,30436.44㎡地上层数:30,34,34,34,34,34层建筑高度:86.1,97.5,97.5,97.5,97.5,97.5m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:河北省设计时间:2016建筑风格:现代效果图:无
