多栋高层住宅楼全专业施工图3711900328文件大小:223.86M推荐人:馒头图纸张数:504张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:9864.98,9864.98,26780.13,27693.81,26780.13,17278.78,3594.96,4450.02㎡地上层数:18,18,27,28,27,32,6,11层建筑高度:53.9,53.9,80,82.9,80,94.5,19.1,34m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:河北省设计时间:2016建筑风格:现代效果图:无

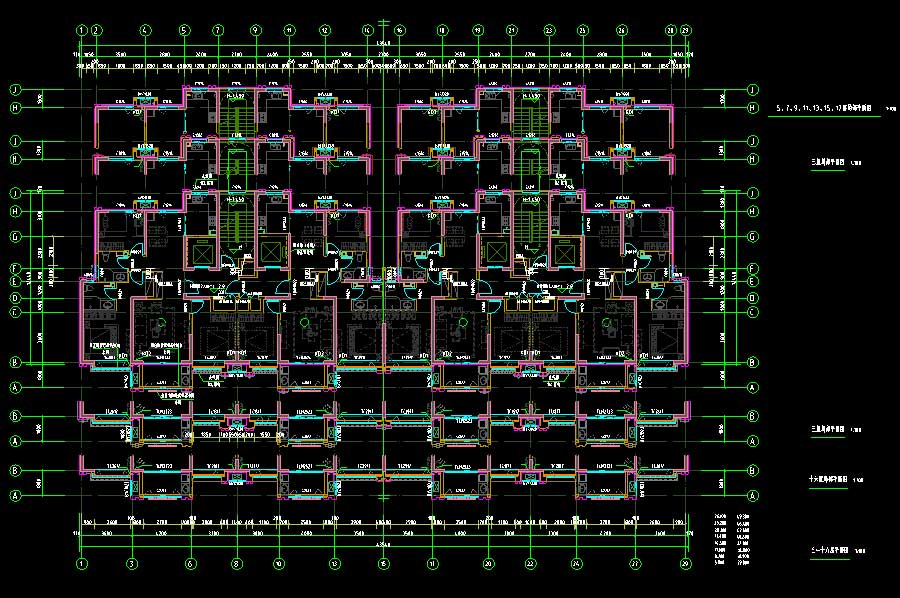

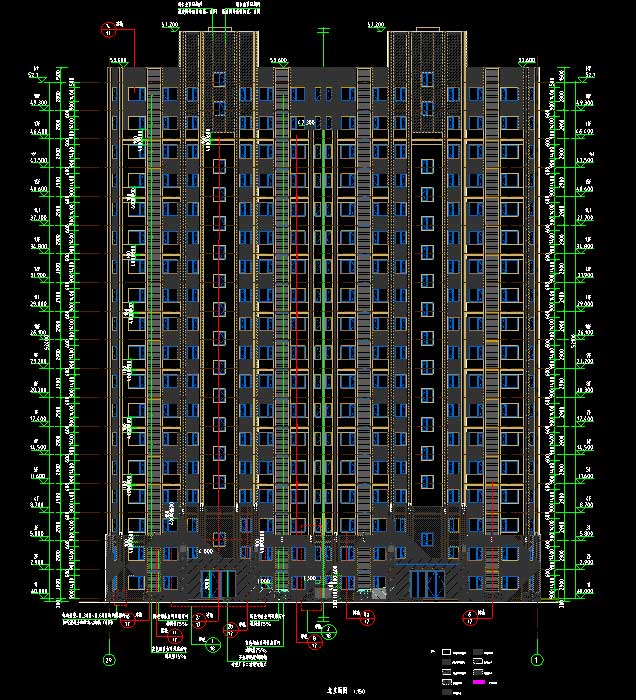

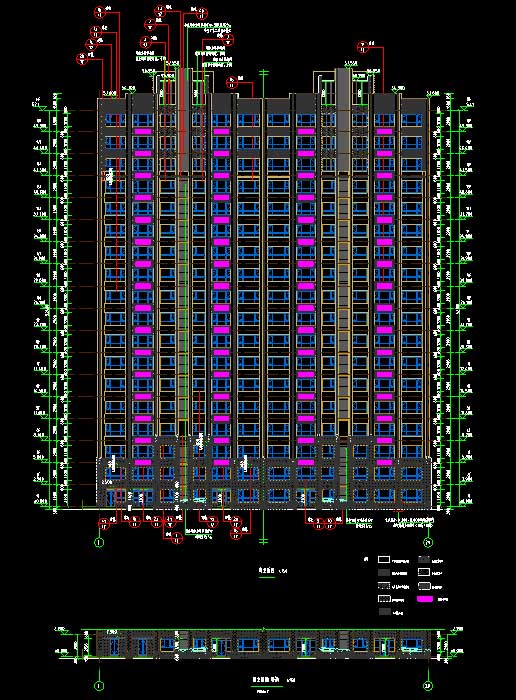

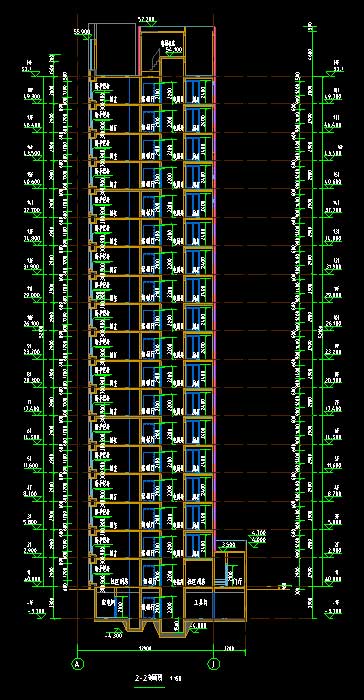

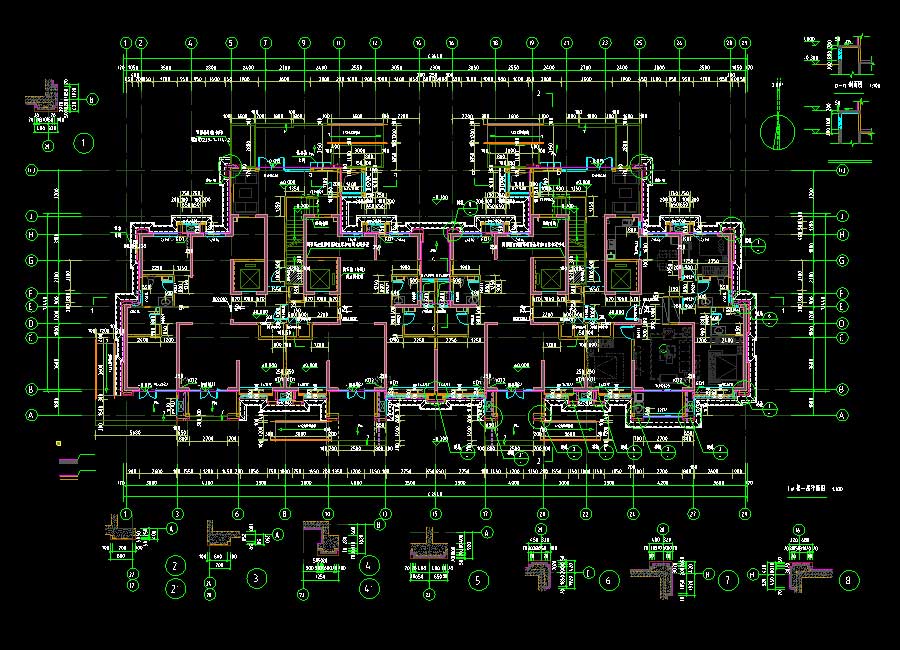

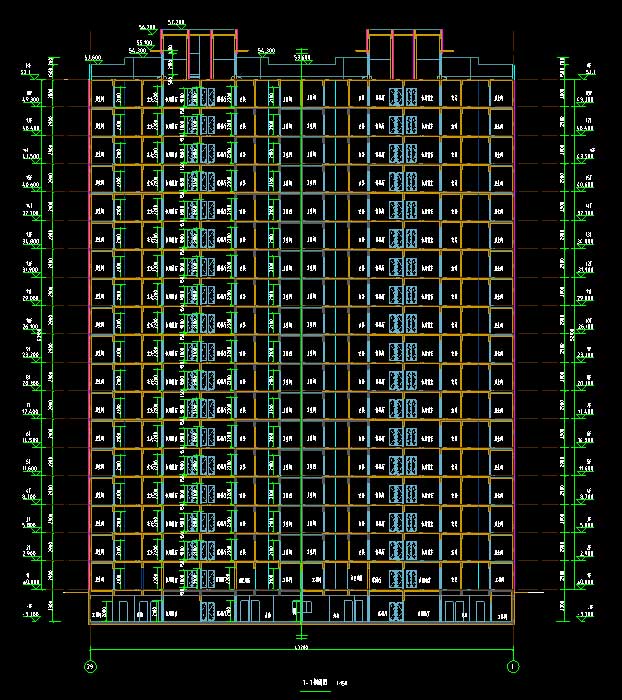

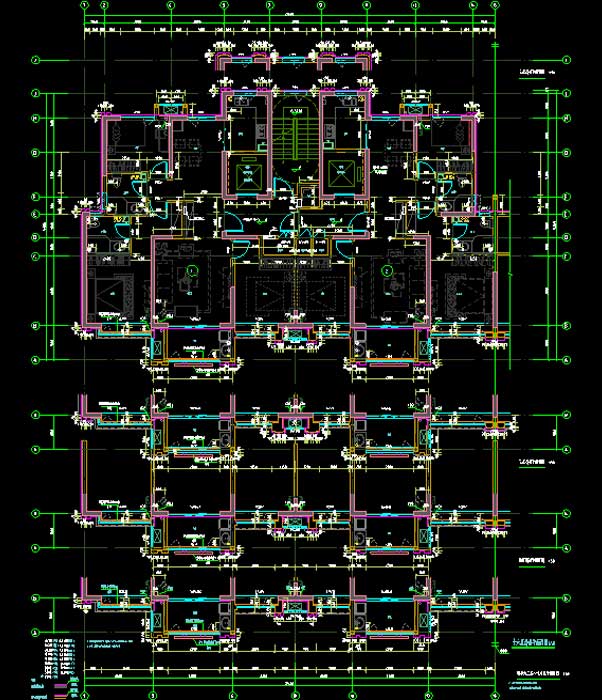

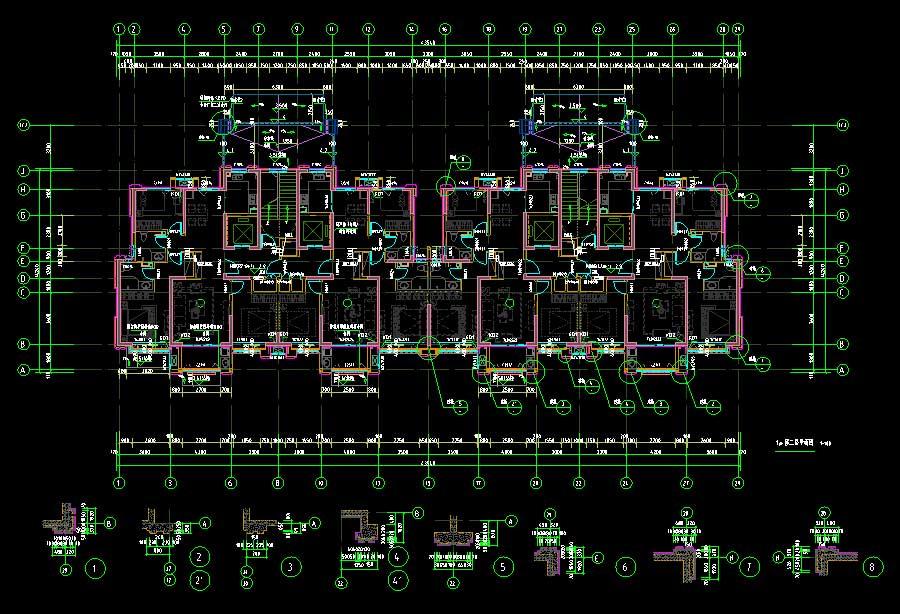

说明:多栋高层住宅楼全专业施工图(含计算书及外审回复),包括1~8#住宅楼及地下车库。抗震设防烈度为7度,主要结构形式为住宅楼剪力墙结构,车库框架结构。其中,7#地上层数为6层,地下层数为1层,建筑高度为19.1米,建筑面积为3594.96平方米;8#地上层数为11层,地下层数为1层,建筑高度为34 米,建筑面积为4450.02平方米;1、2#地上层数均为18层,地下层数均为1层,建筑高度均为53.9米,建筑面积均为9864.98平方米;3、5#地上层数均为27层,地下层数均为2层,建筑高度均为80米,建筑面积均为26780.13平方米;4#地上层数为28层,地下层数为2层,建筑高度为82.9米,建筑面积为27693.81平方米;6#地上层数为32层,地下层数为2层,建筑高度为94.5米,建筑面积为17278.78平方米;地下车库为1层,层高3.5米,建筑面积为22986.24平方米。图纸内容含:建筑说明,绿色建筑设计专篇,平立剖面图,楼梯详图,墙身节点详图,门厅及柱头详图,门窗立面图;给排水说明,给排水平面图,给排水系统图,给水系统展开图,消火栓系统展开图,排水系统展开图;结构说明,基础平面图,平法施工图,暗柱表,结构平面图,楼梯详图,桩平面布置图,剪力墙留洞图;电气说明,防雷、接地及安全保护设计说明,照明及节能设计说明,火灾自动报警系统设计说明,竖向干线图,配电系统图,综合布线系统图,有线电视系统图,楼宇对讲系统图,火灾自动报警系统图,电井详图,电力平面图,照明平面图,火灾自动报警及弱电平面图,电气平面图,屋顶防雷平面图,接地及总等电位联结平面图,电气定位图;暖通说明,采暖干管平面图,采暖平面图,屋顶通风平面图,水暖井详图,采暖系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
