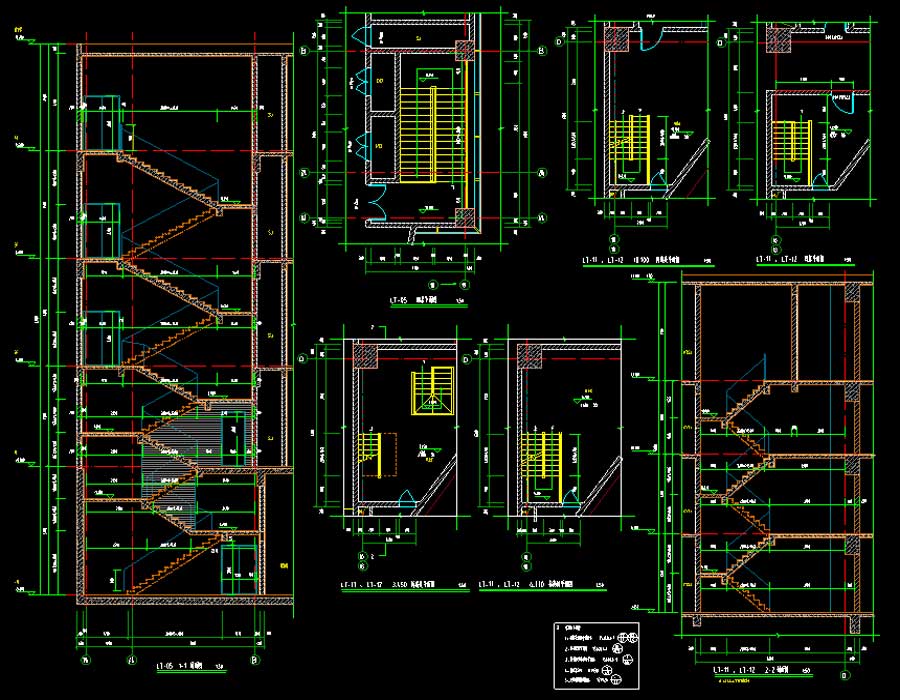

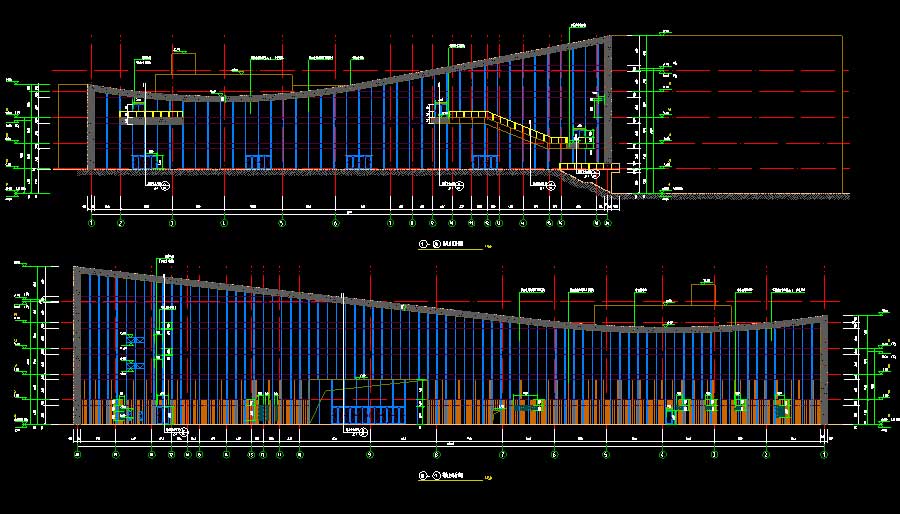

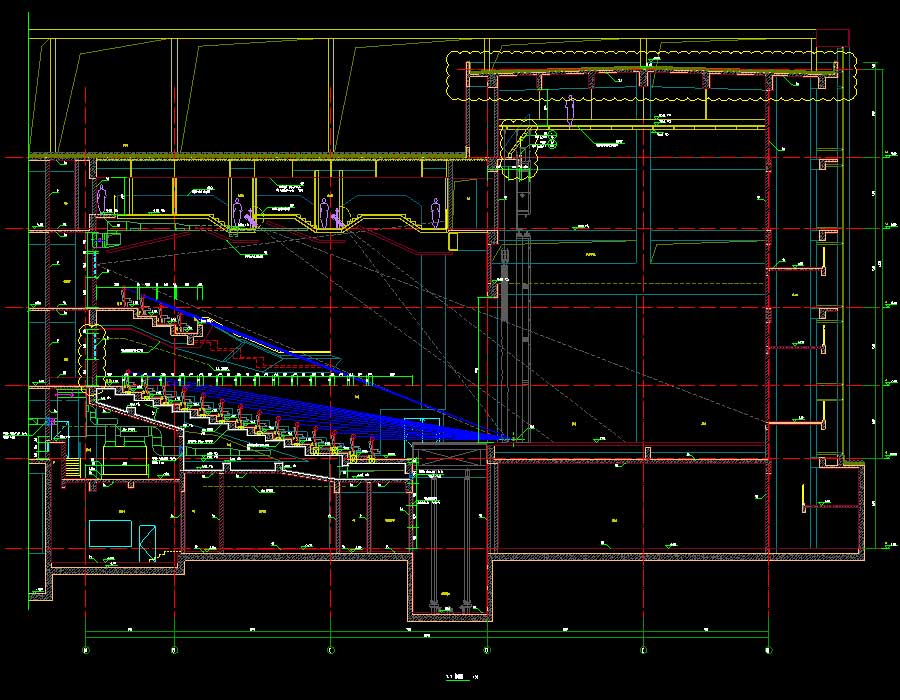

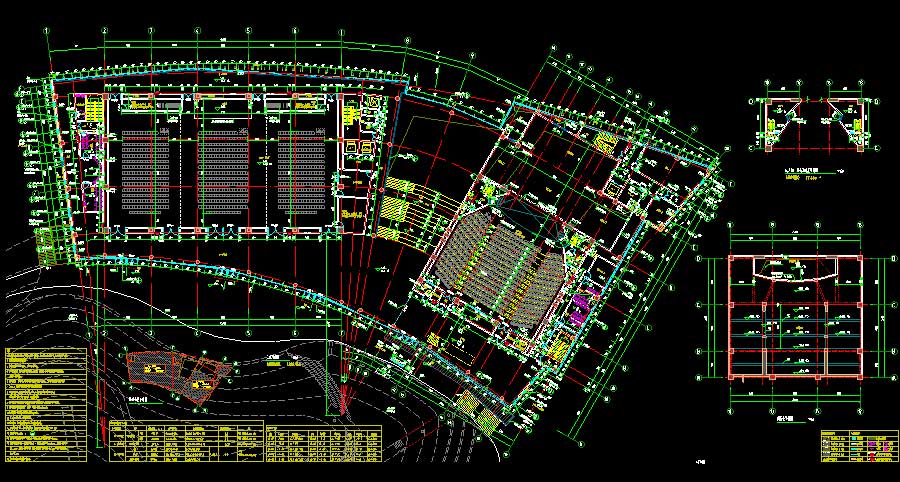

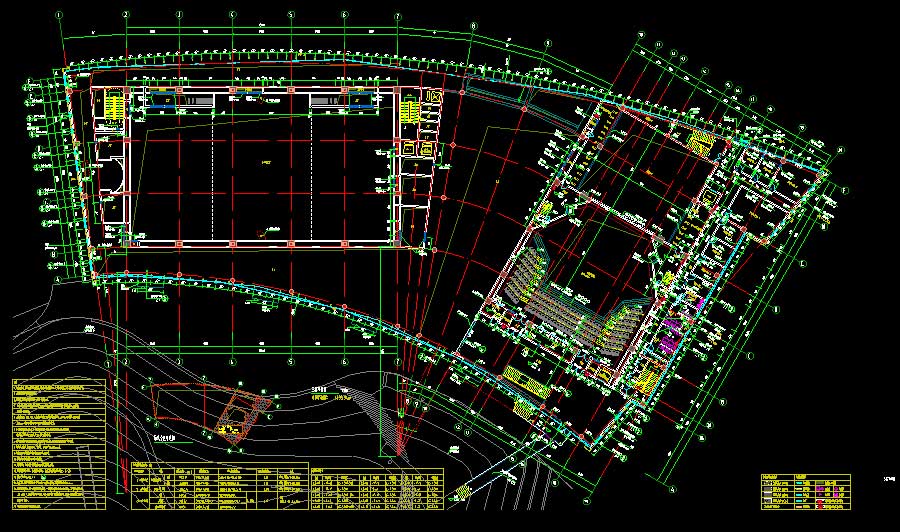

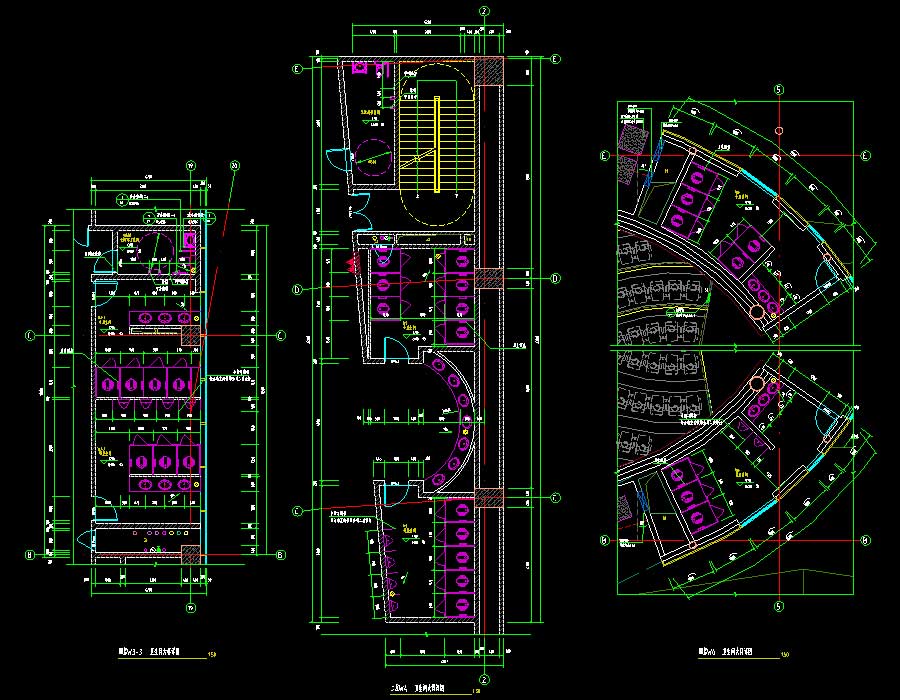

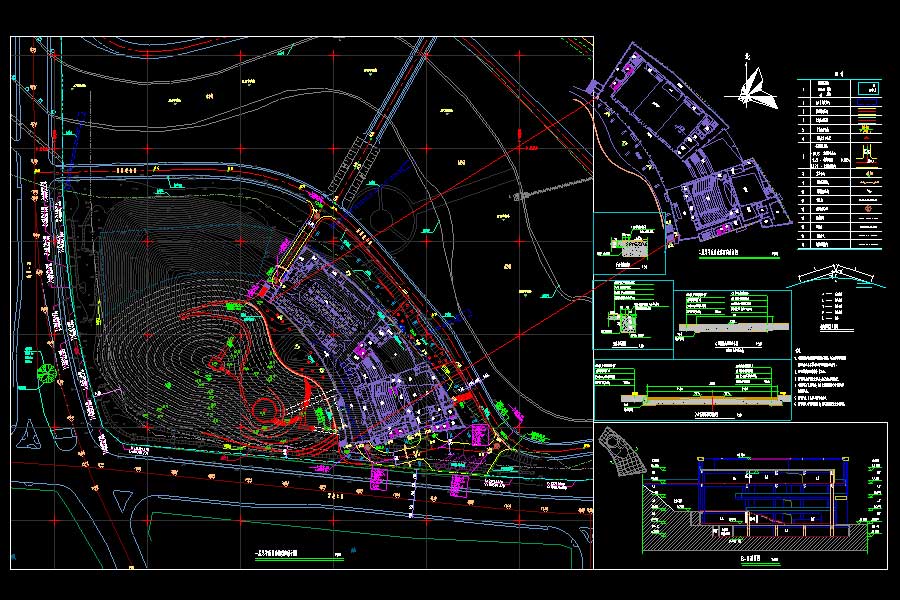

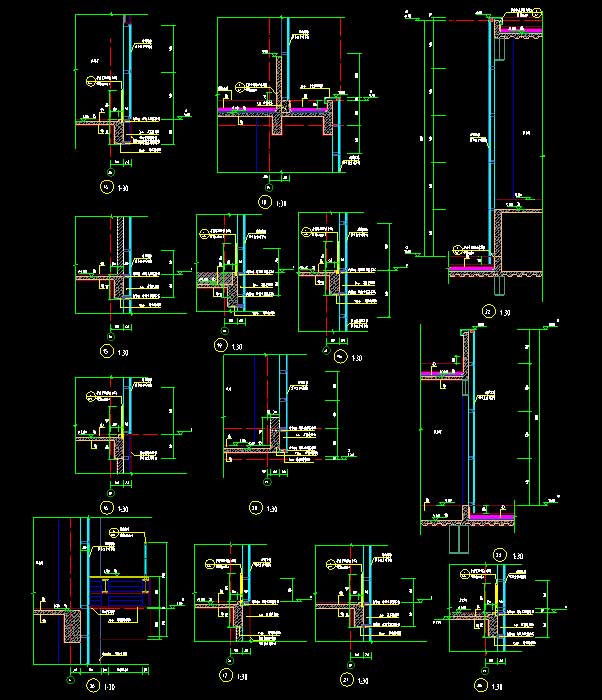

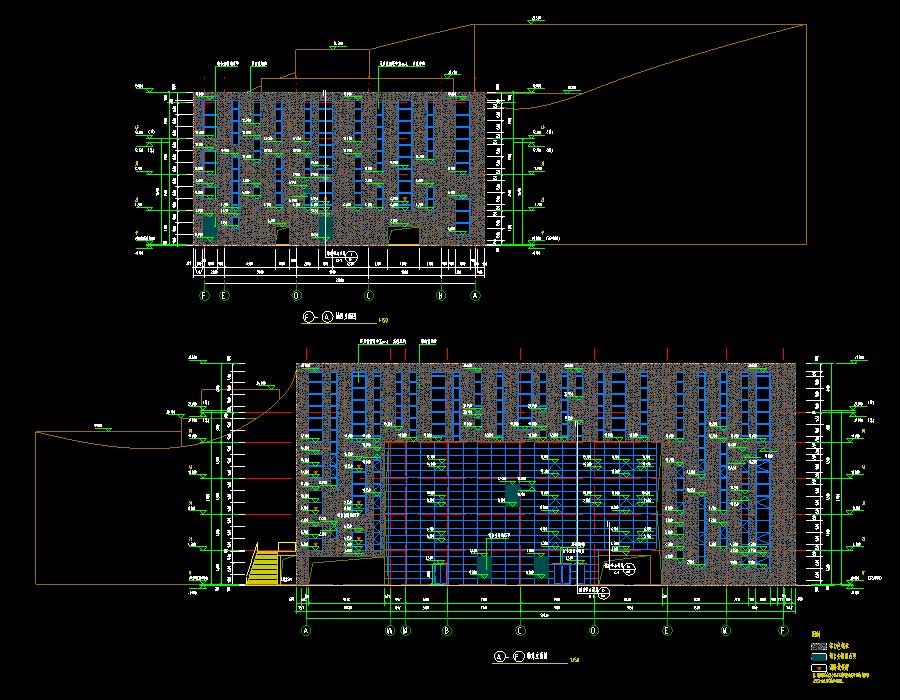

说明:某大学会堂建筑施工图,抗震设防烈度为7度,主要结构形式为框架及钢结构,建筑高度为21.4米,地上层数4层,地下层数为1层,总建筑面积为13065.33平方米。图纸内容含:建筑说明,人防设计说明,绿色建筑设计专篇,建筑节能设计说明专篇,屋顶总平面图,区域总平面图,一、二层总平面及道路竖向设计图,平面图,立面图,剖面图,地下室节点大样图,200人报告厅大样图,剧场大样图,楼梯大样图,卫生间大样详图,墙身节点详图,门窗大样图,战时平面图,人防口部放大图,坡道大样图,生活泵房、消防泵房、及配电室平面大样图,制冷机房、消防稳压泵房、高位水箱平面大样图,生活及消防水泵房、制冷机房、消防稳压泵房剖面大样图。
