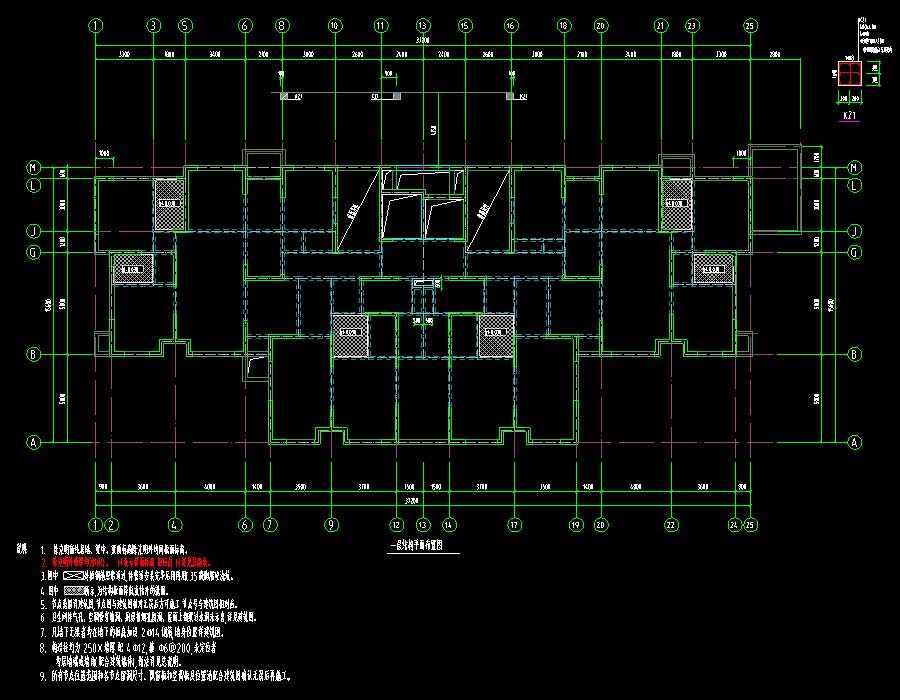

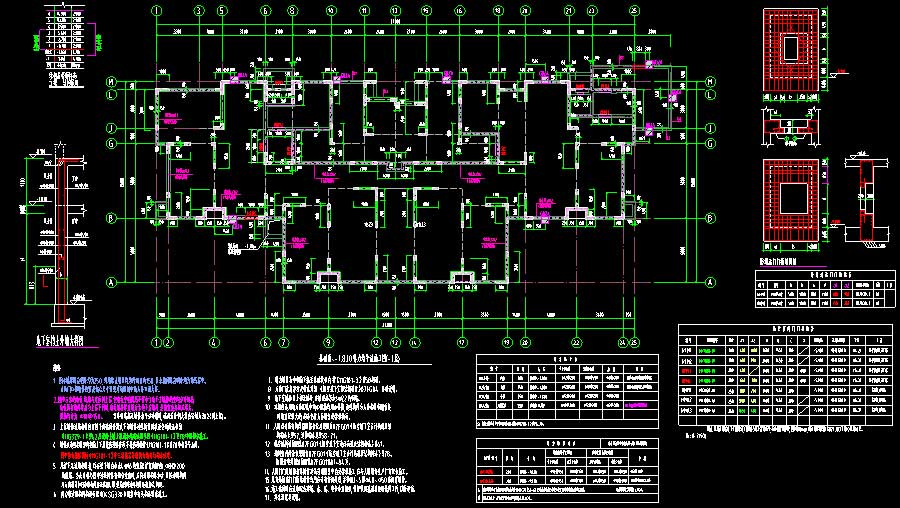

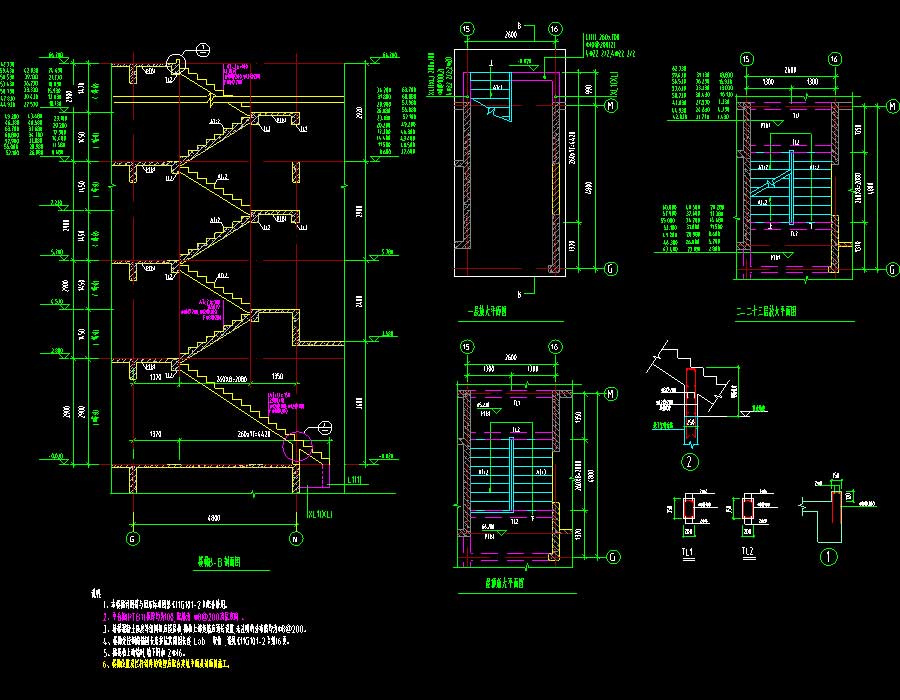

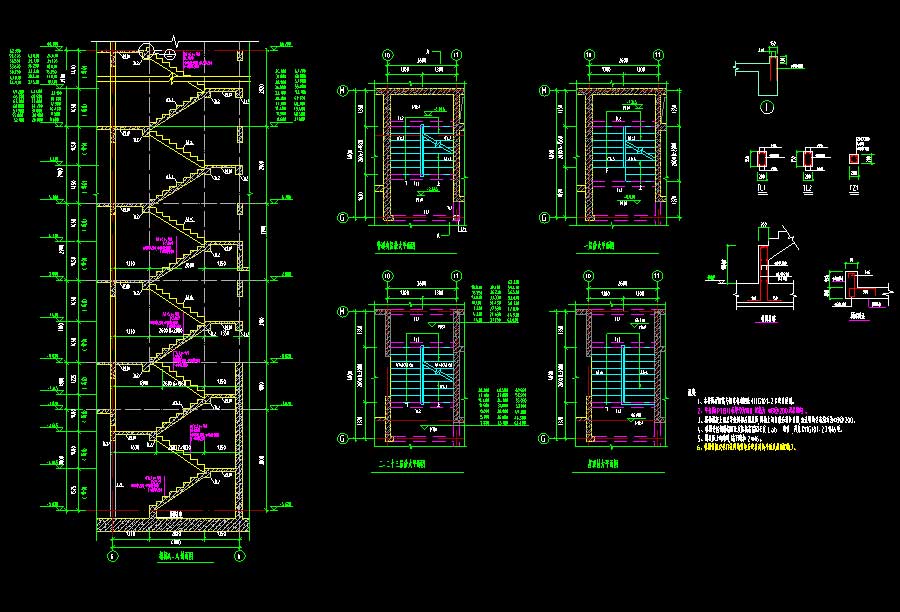

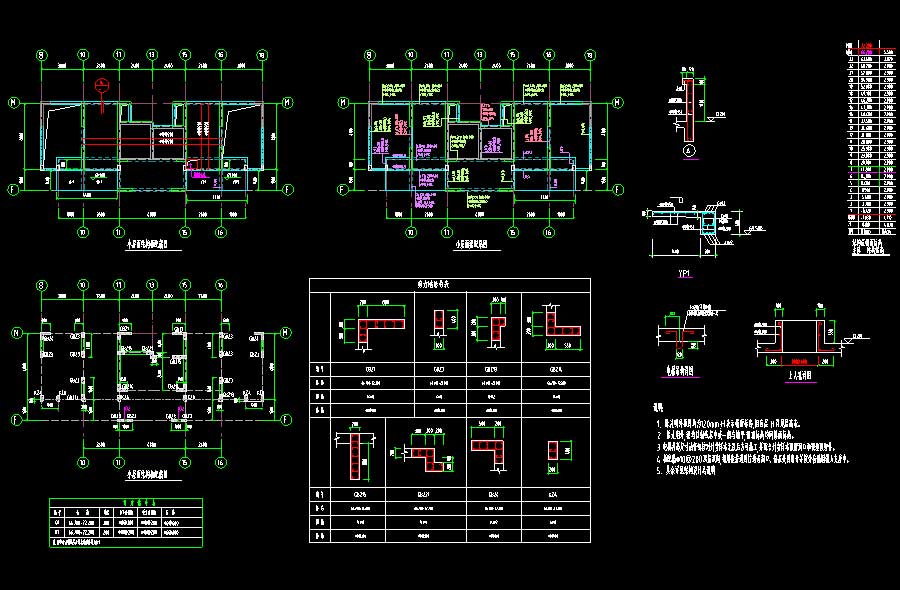

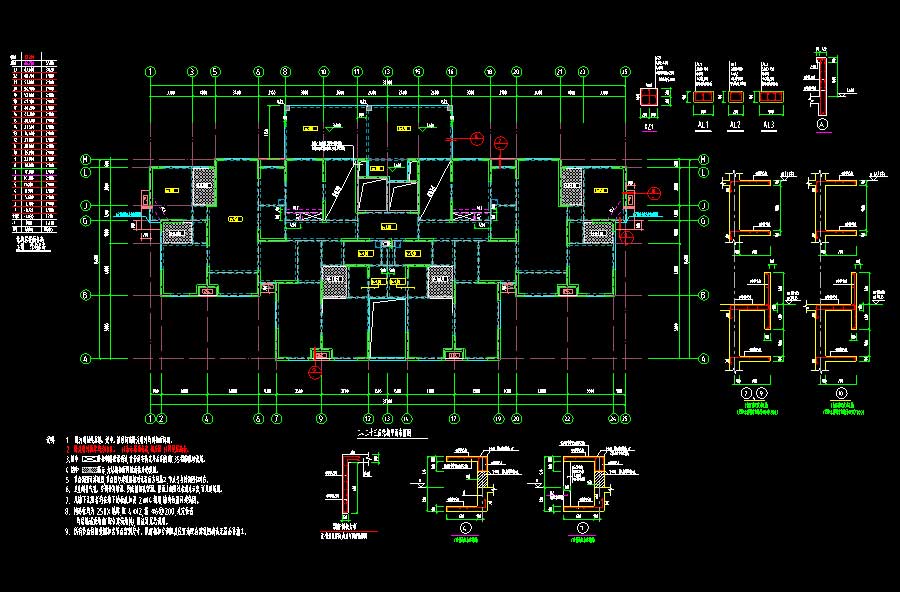

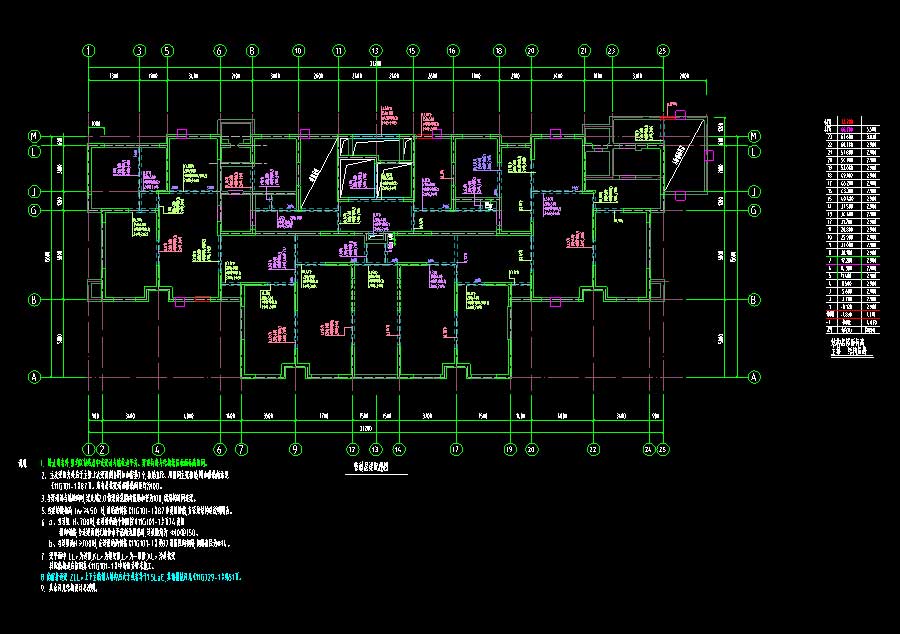

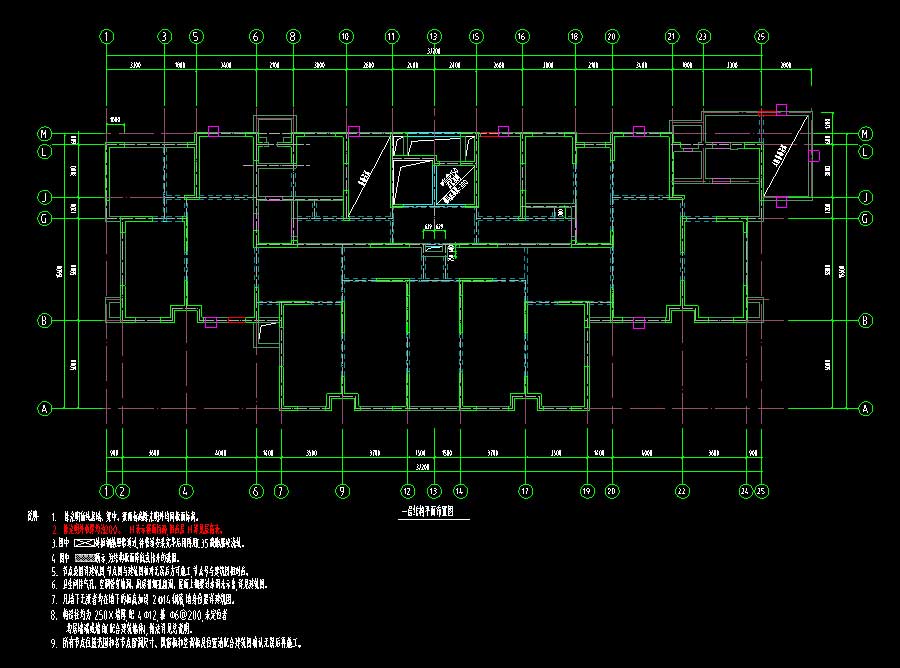

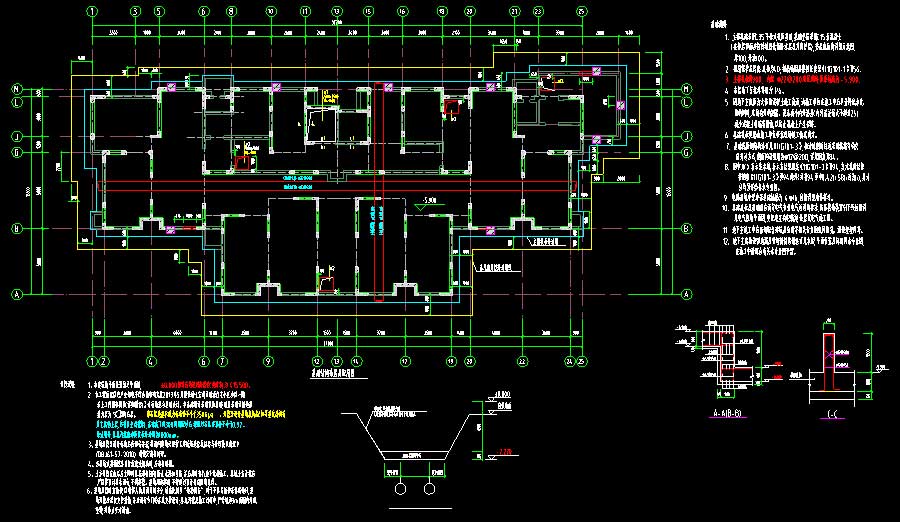

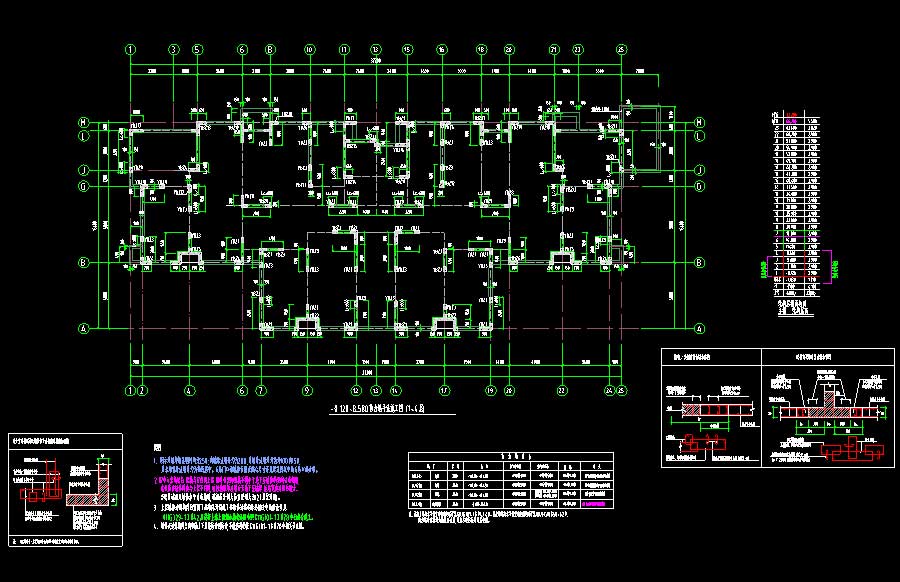

说明:某高层商住楼剪力墙结构施工图,抗震设防烈度为7.5度,主要结构形式为现浇钢筋混凝土剪力墙结构,独立二层商业为框架结构,楼盖为现浇钢筋混凝土梁板结构;基础形式为主楼现浇钢筋混凝土筏板基础,裙楼及独立商业为柱下独立基础。建筑高度为66.7米,地上层数23层,地下层数为1层,总建筑面积为9687.76平方米。图纸内容含:结构说明,基础结构布置及配筋图,剪力墙平法施工图,剪力墙柱表,结构平面布置图,配筋图,人防楼梯图,楼梯平面详图,剪力墙留洞图。
结构类型:剪力墙基础类型:筏基,独立抗震烈度:7.5度抗震风压:0.35kN/㎡雪压:0.25kN/㎡建筑面积:9687.76㎡建筑高度:66.7m地上层数:23层地下层数:1层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2013
