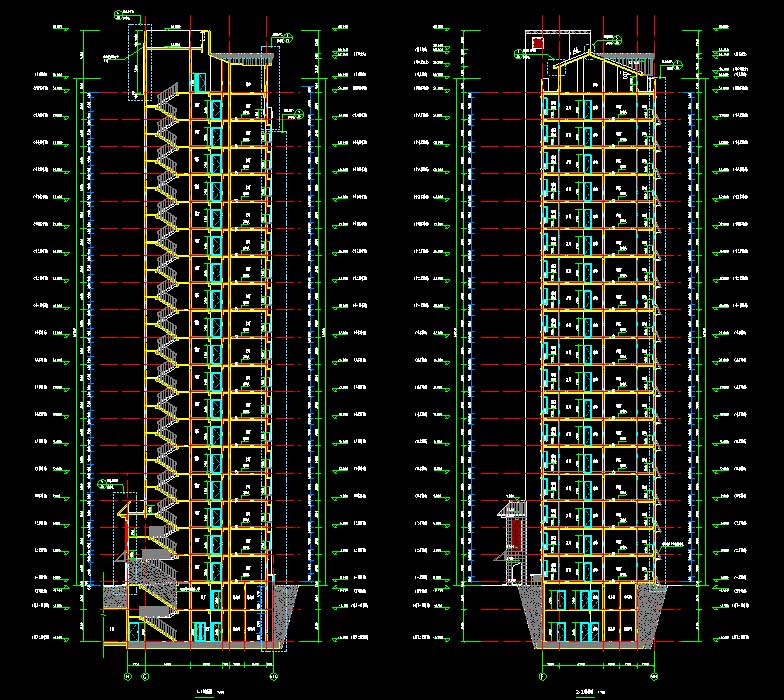

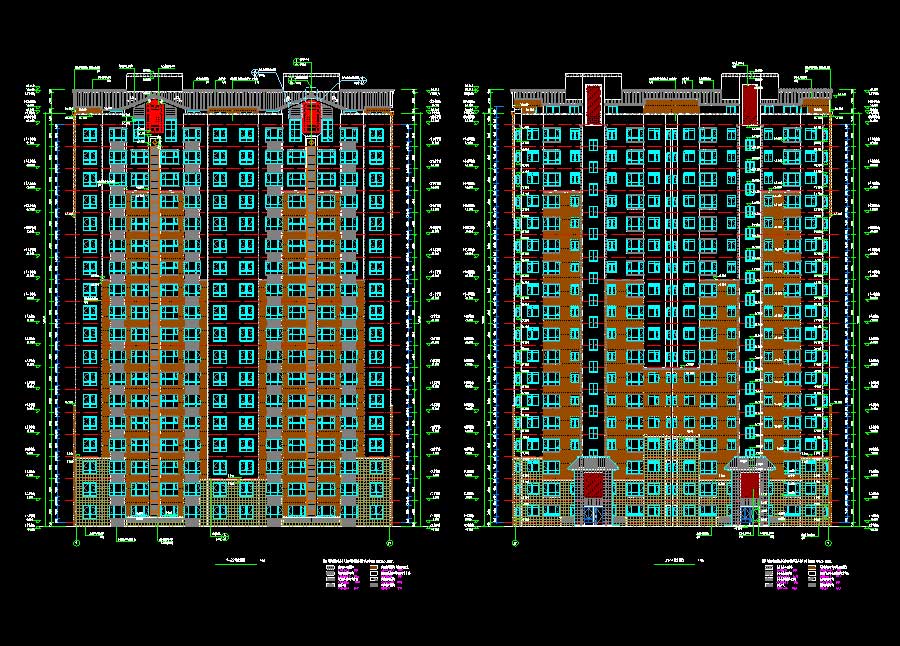

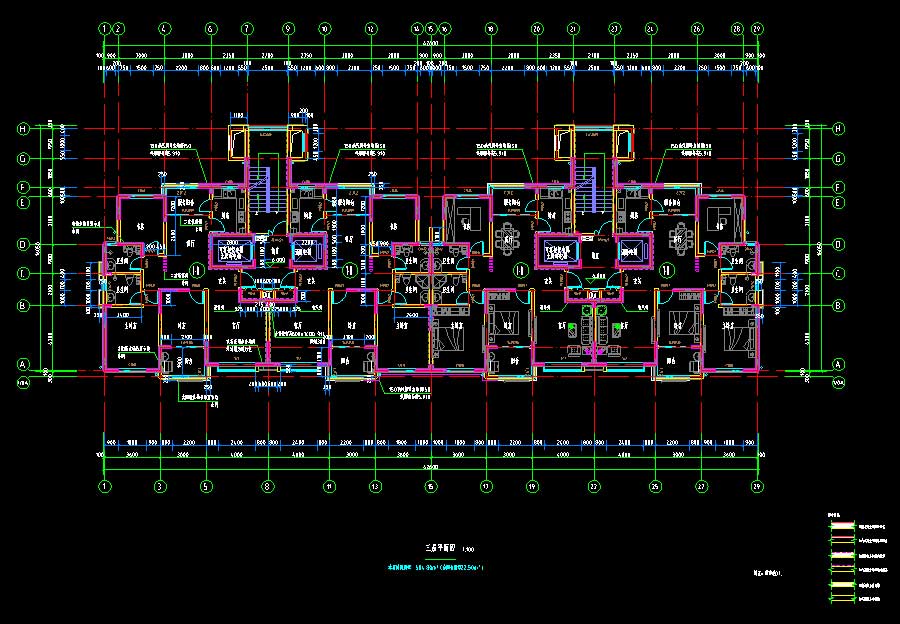

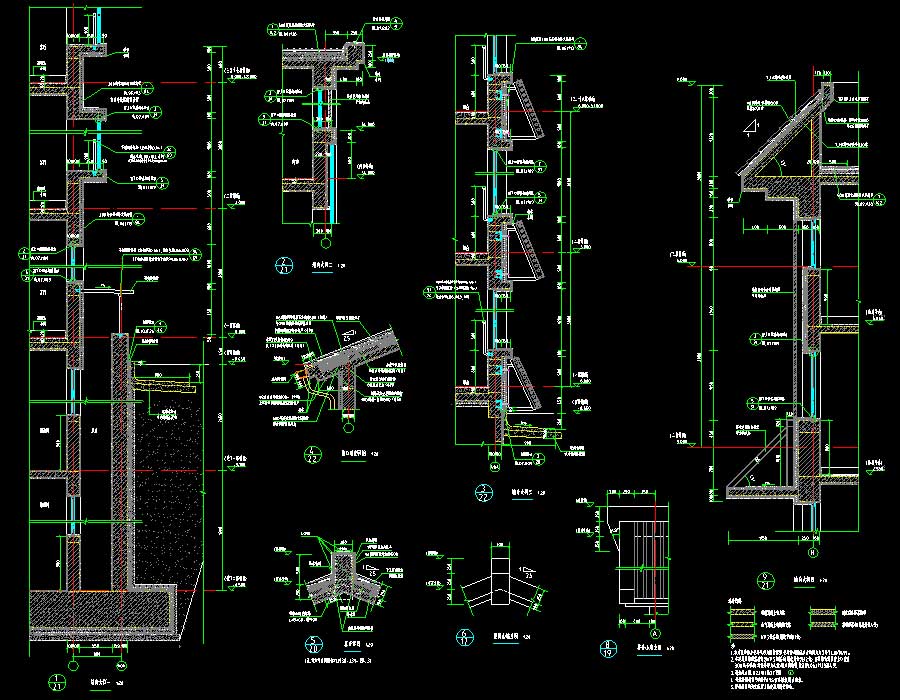

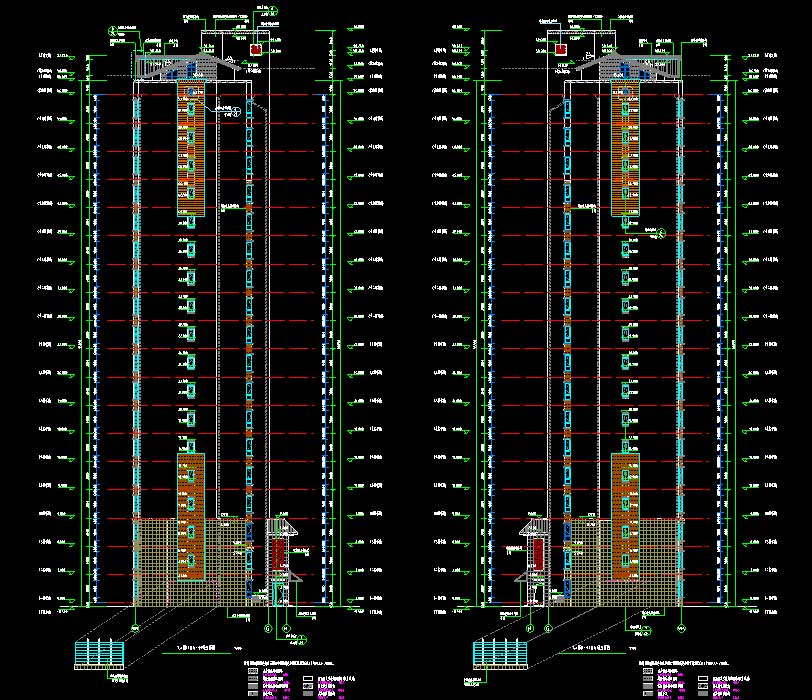

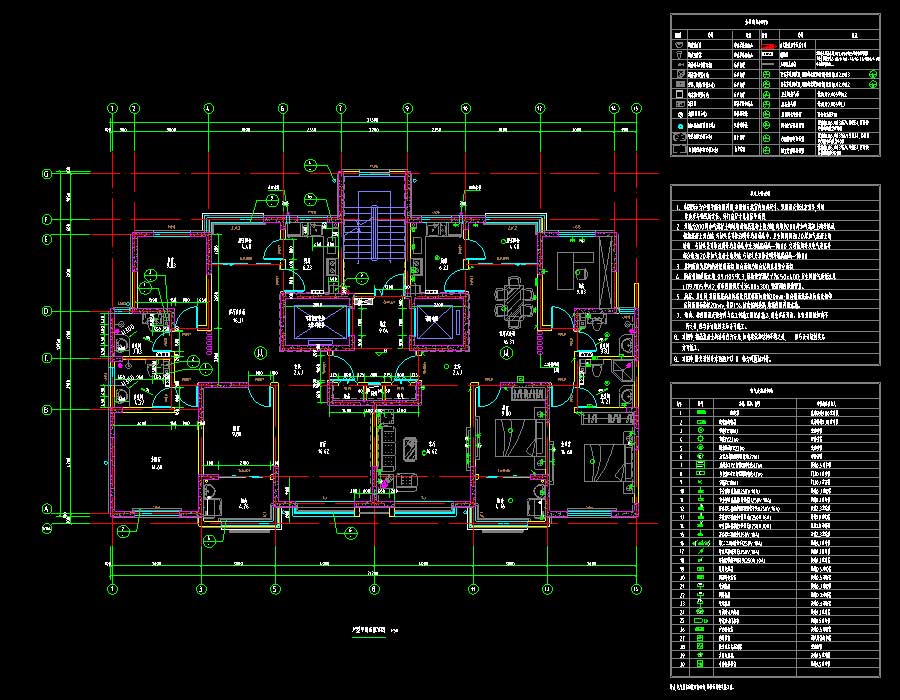

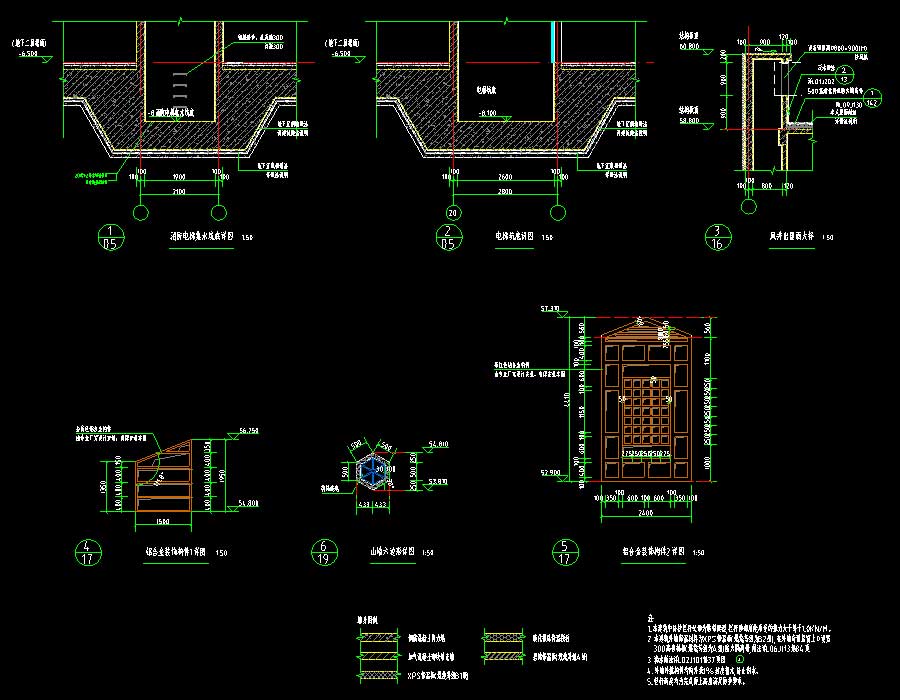

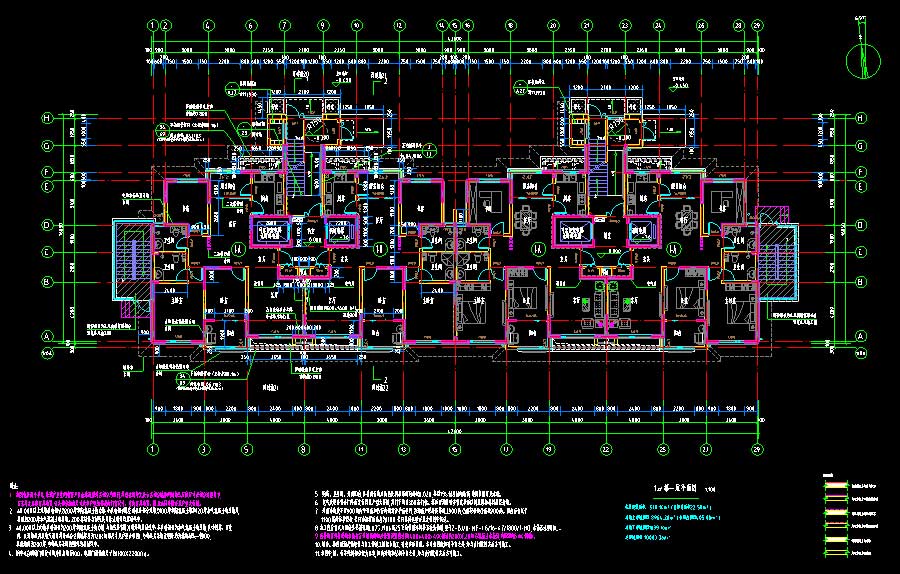

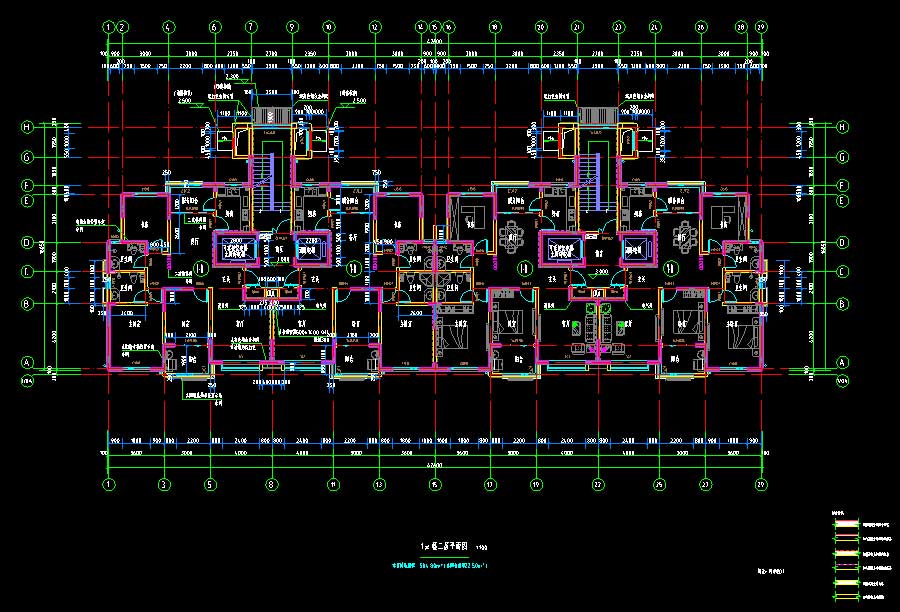

说明:某高层住宅楼全专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,基础为筏板基础。建筑高度为55.95米,地上层数18层,地下层数为2层,总建筑面积为10030.36平方米,其中,地下部分为1039.16平方米,地上部分为8964.20平方米 (含一半阳台面积、机房层及外保温面积),建筑基底面积为535.02平方米。图纸内容含:建筑说明,消防设计专篇,节能设计专篇,平面图,立面图,剖面图,楼梯详图,户型平面布置详图,节点大样图,门窗详图;给排水说明,给排水、消防立管系统图,排水立管系统图,给排水、消防平面图,喷淋平面图,户型排水大样图,户型给水大样图,户内给水流程图,管井大样图;结构说明,基础平面布置图,剪力墙、梁、板平法施工图剪力墙柱表,楼梯详图;电气说明,供配电系统图,弱电系统图,强弱电干线平面图,照明插座平面图,强弱电进线及弱电平面图,屋面避雷平面图,地下一层总等电位联结平面图;暖通说明,采暖立管系统图,正压送风系统图,暖通平面图,户型暖通大样图,散热器安装大样图,管井大样图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:10030.36㎡地上层数:18层建筑高度:55.95m地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2013建筑风格:现代效果图:无
