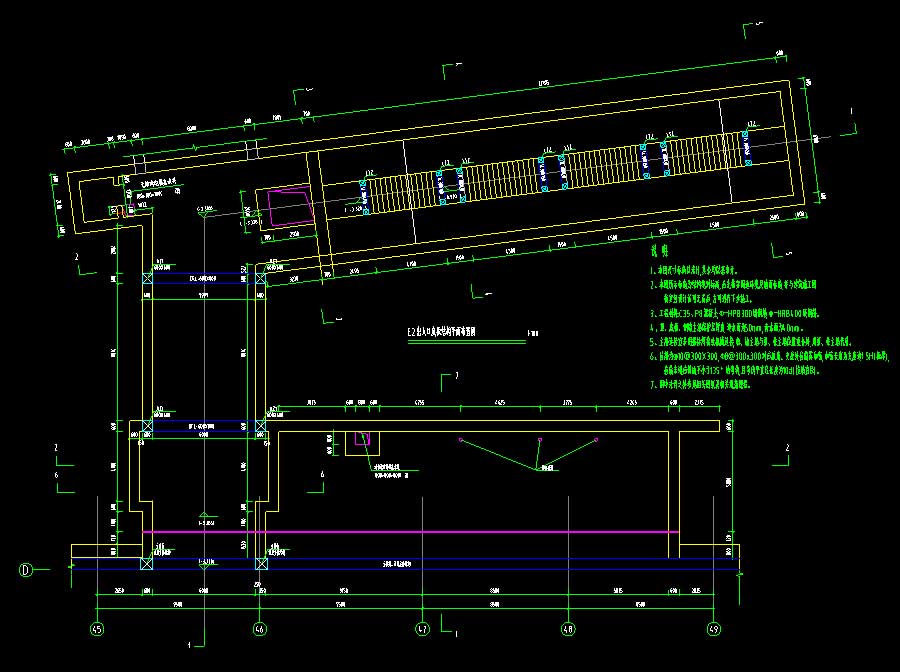

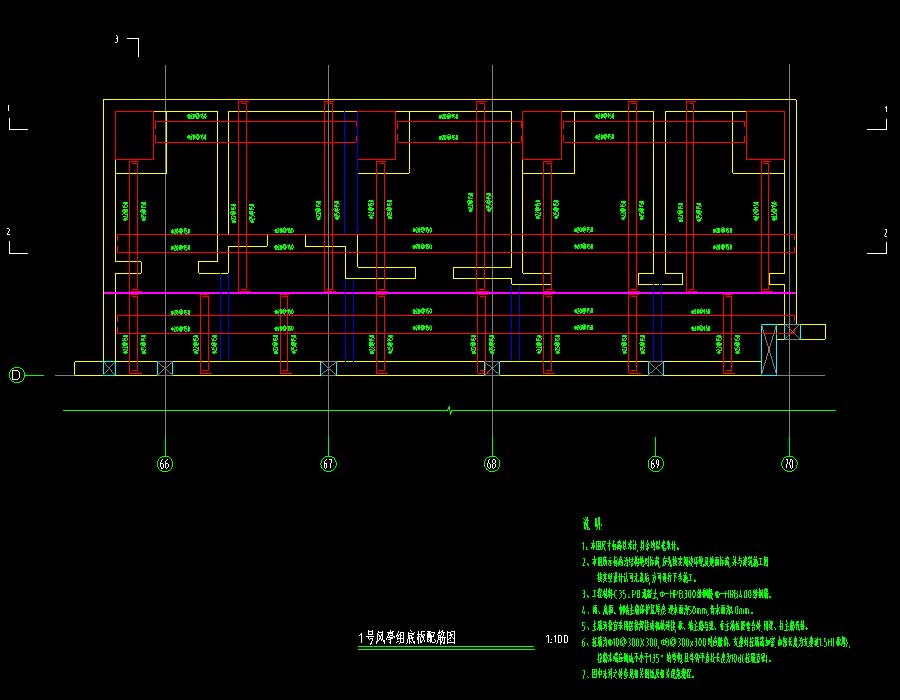

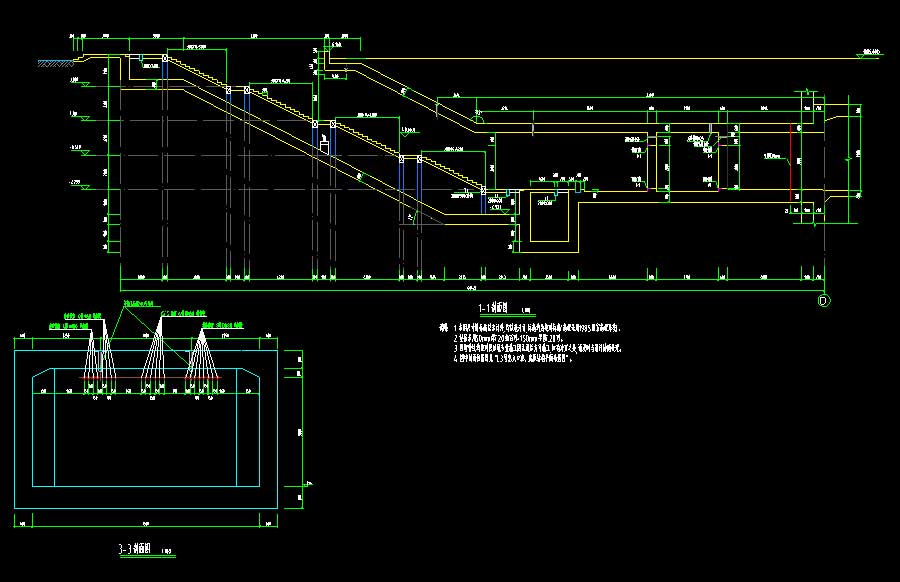

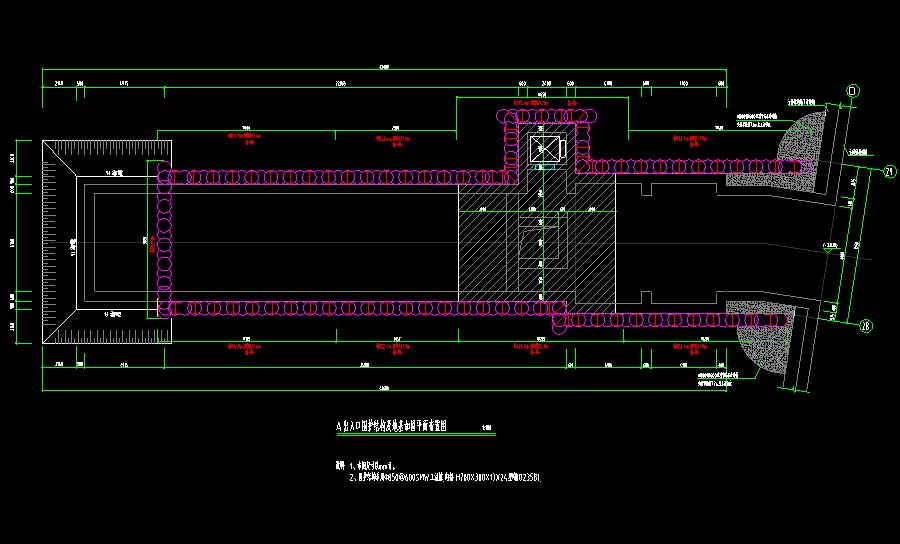

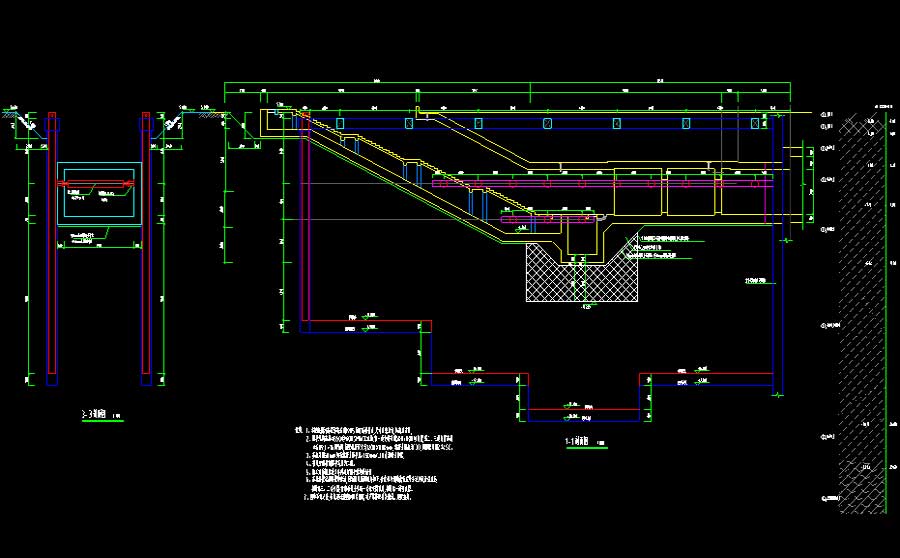

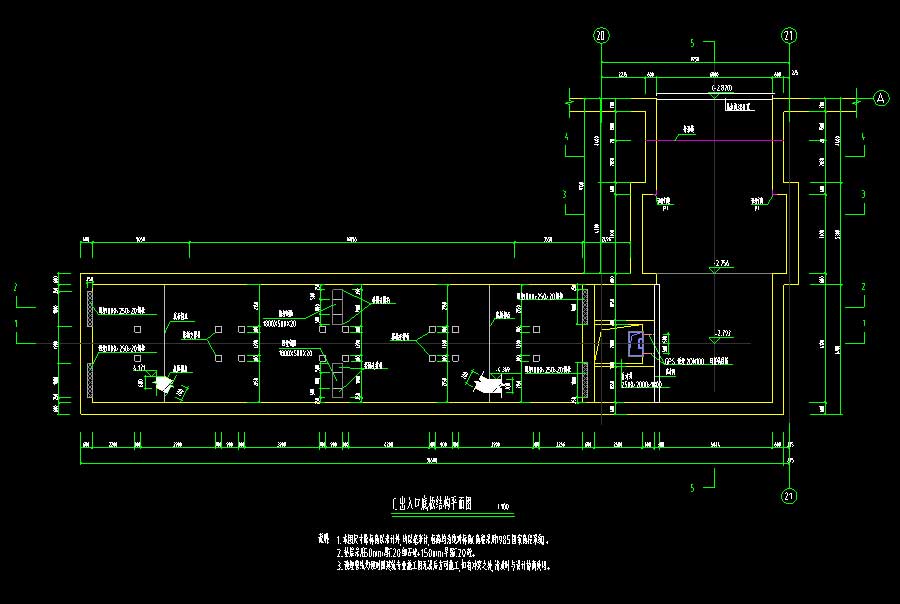

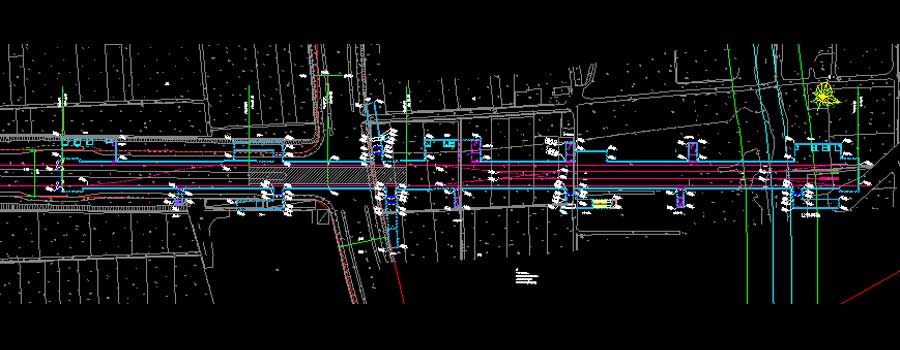

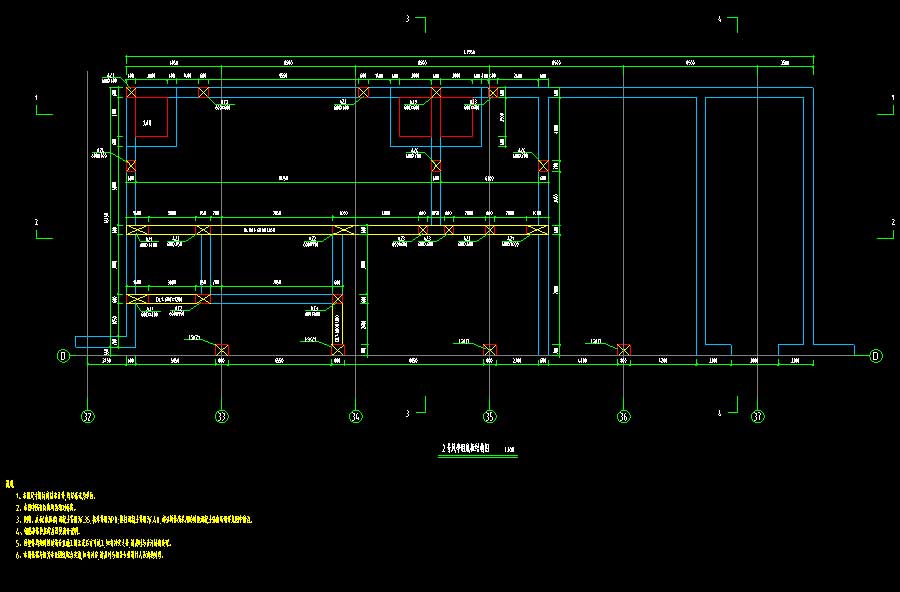

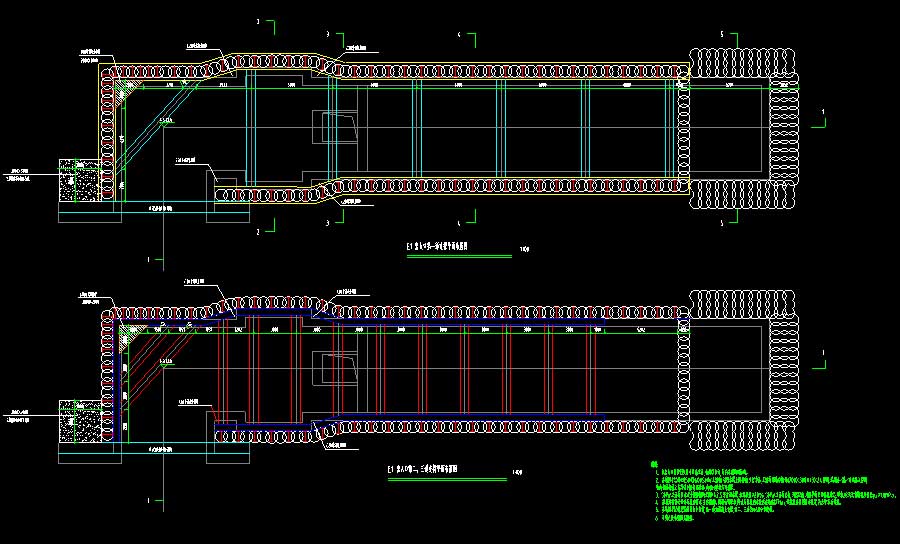

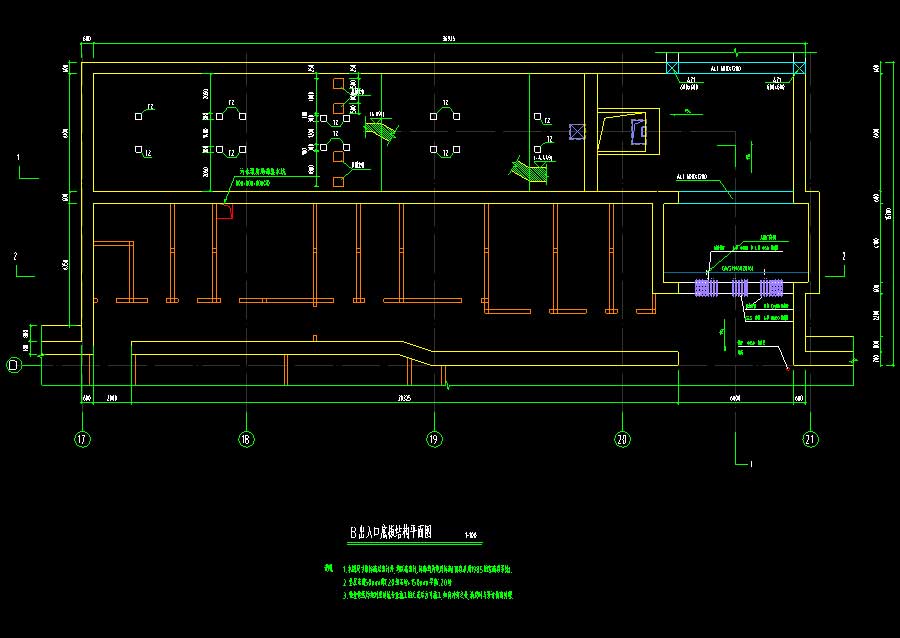

说明:某地铁车站附属结构施工图,抗震设防烈度为6度,本站设3组风亭、6个出入口、7个紧急疏散口。内容包括附属结构A、B、C、D出入口及1号风亭、2号风亭与F5疏散口、3号风亭与1号安全疏散口总平面图、附属维护结构图、附属主体结构图、监测图、降水设计图及地基加固设计图等。图纸内容含:设计说明,附属总平面图,出入口围护结构及地基加固平面布置图,出入口支撑平面布置图,出入口降水井及监测平面布置图,出入口围护结构剖面图,出入口顶板、底板结构平而图,出入口结构剖面图,风亭组底板、顶板、剖面配筋图,出入口楼梯配筋图,维护构件配筋及节点大样图,临时立柱及立柱桩基设计图,钢支撑节点图,监测剖面图,降水井构造图,人防门框详图等等。
结构类型:基础类型:抗震烈度:6度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:浙江省设计时间:2017
