4栋住宅及配套公建楼及地库多专业施工图3305210312文件大小:53.65M推荐人:工程大佬图纸张数:176张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:11227.5㎡地上层数:10,16,4层建筑高度:32.4,32.75,49.4,51.9,18.15m地下层数:1层高度类别:高层图纸深度:施工项目地址:天津市设计时间:2017建筑风格:现代效果图:无

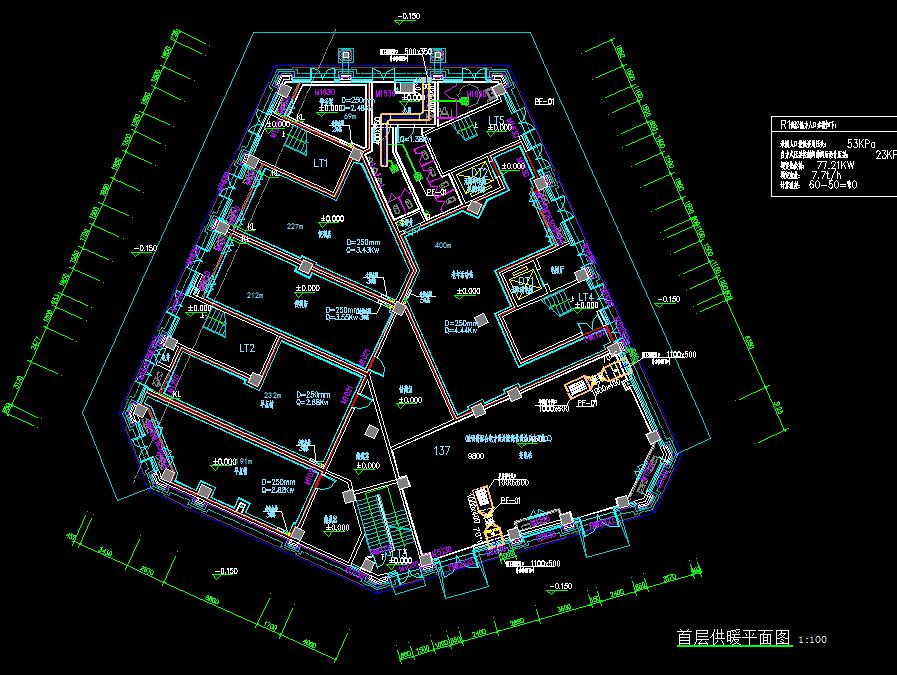

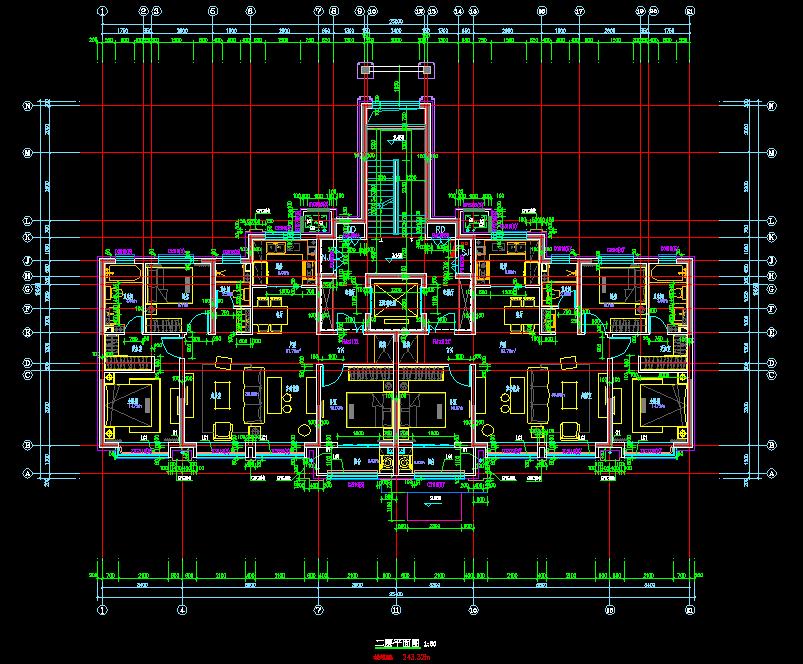

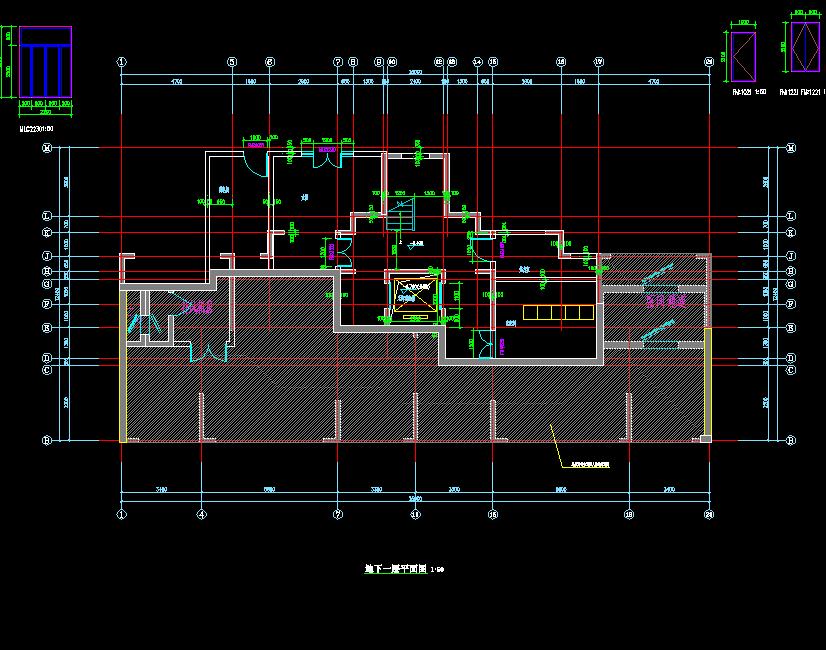

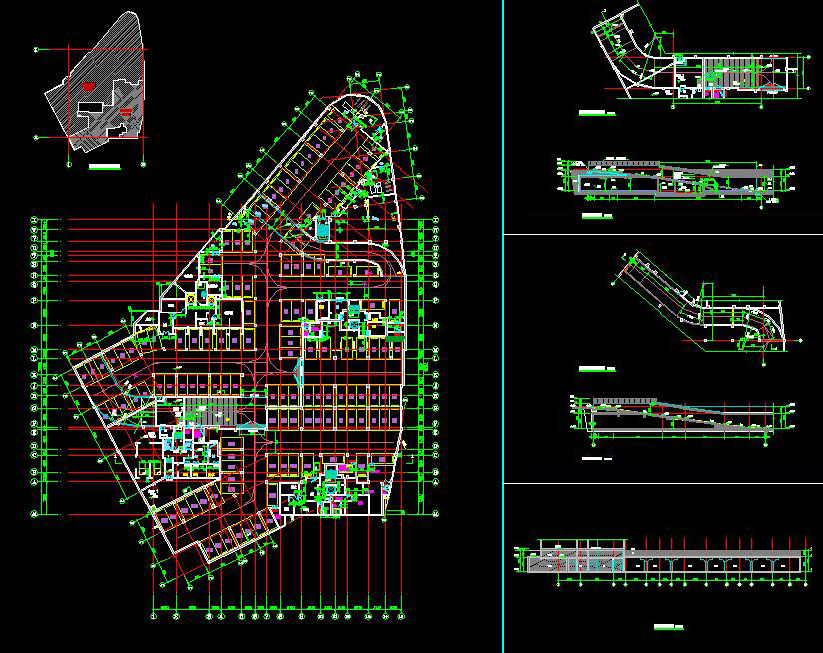

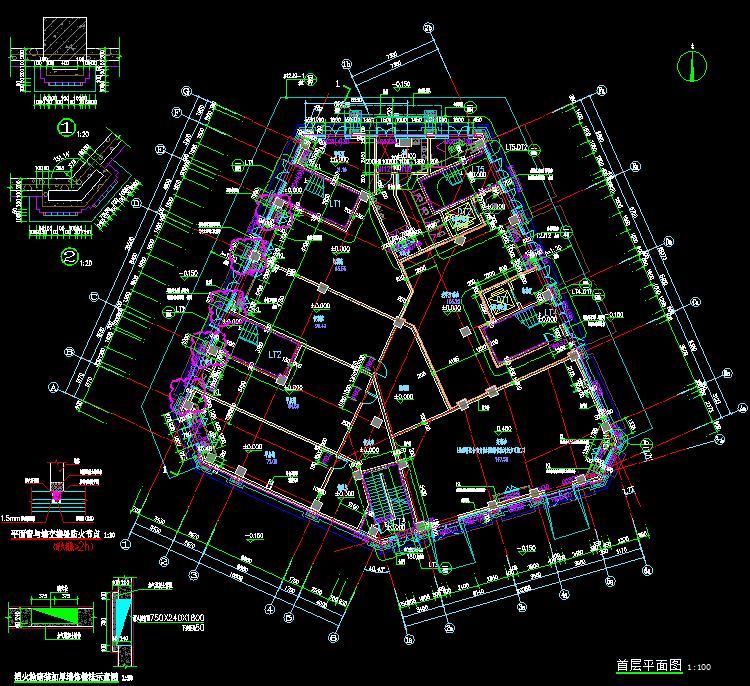

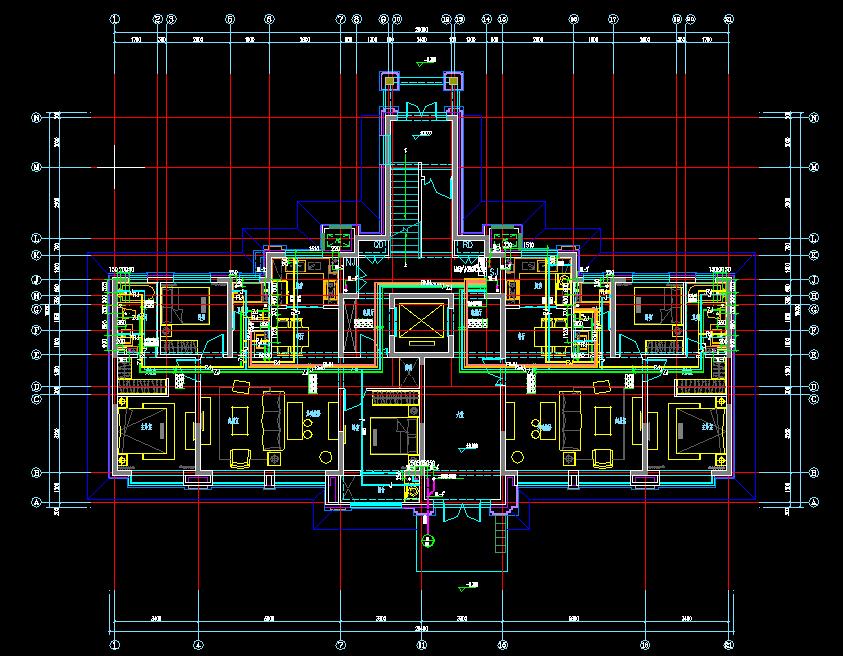

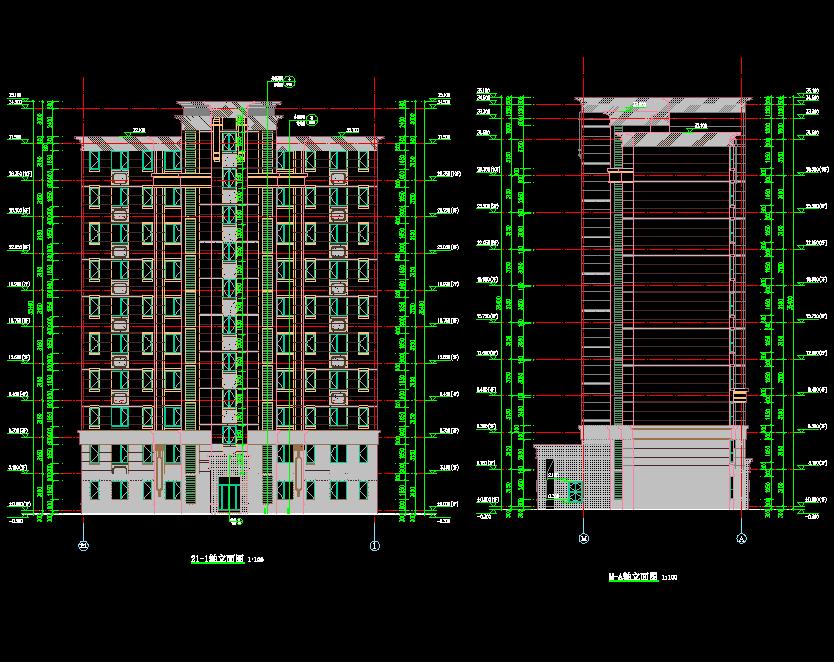

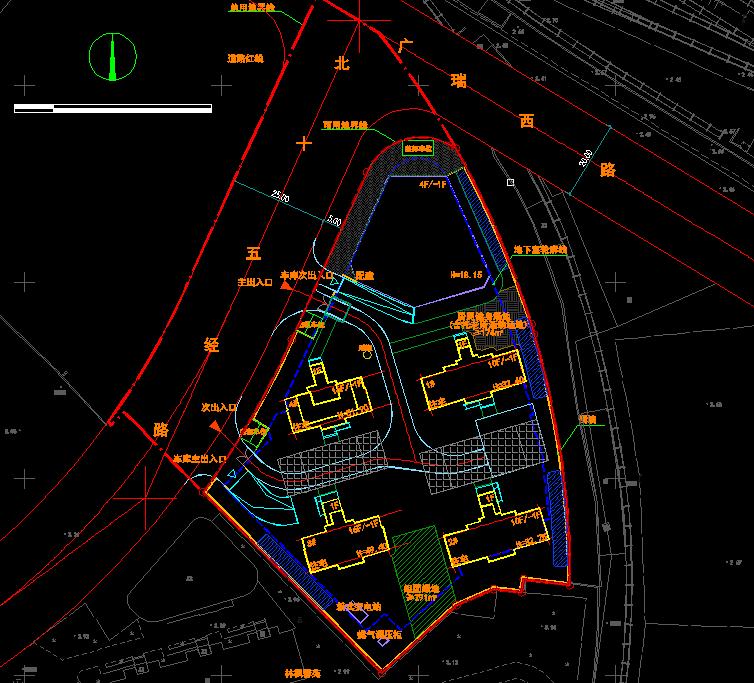

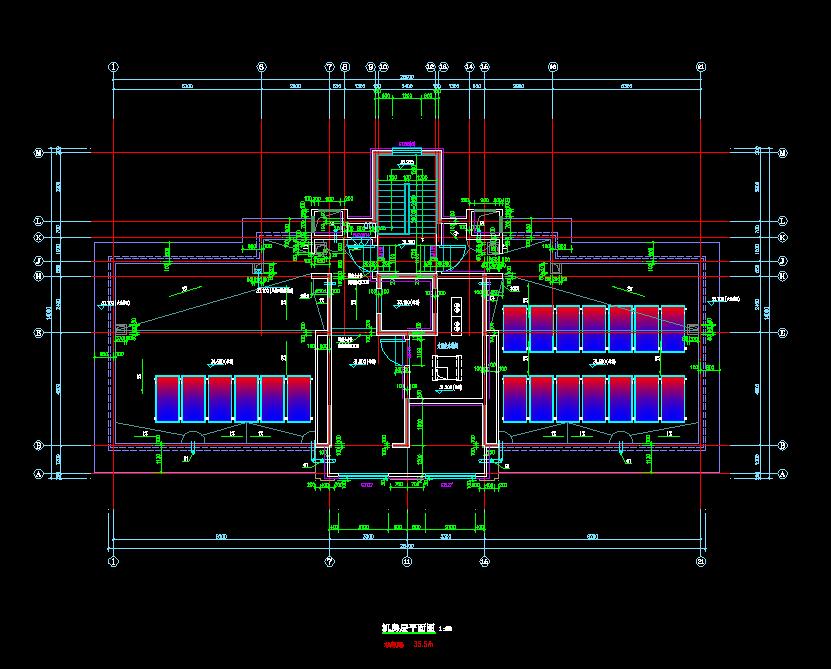

说明:某建材仓库A地块项目,建筑总面积为11227.5㎡,包括1#、2#两栋10层、3#、4#两栋16层住宅、一栋4层配套公建楼及满铺大地库,住宅为剪力墙结构,商业、地下车库为框架结构。图纸包含:建筑设计说明,节能专篇,营造做法表,总平面图,1#~4#楼地下一层平面图,地下夹层平面图,1#~4#楼、公建楼各层平面图,立剖面图,外檐详图,楼电梯剖面图,门窗表及门窗详图,地库战时、平时平面图、剖面图,坡道详图;结构设计说明,1#~4#楼梁板、墙柱、桩基施工图,楼梯详图,地库桩位平面布置图,基础平面布置图,基础详图,墙柱平面布置图,墙柱详图,顶板结构布置图,顶板详图,坡道详图;给排水设计说明,1#~4#楼给排水平面图,车道雨水平面图,地下室喷淋组合平面图,给水中水及消防管道轴测图,消防泵房给排水大样图,战时给排水设计说明,平战转换给排水设计说明,地下室人防区域战时给排水平面图,地下室人防区域平战转换给排水平面图,公建楼给排水、喷淋平面图,给排水轴测图,消防管线系统图等;暖通设计说明,1#~4#楼地下夹层供暖及通风平面图,各层供暖平面图,分集水器大样图,热力入口及管井透视大样图,地下车库通风总平面图,分区通风平面图,防护单元进、排风口部平面图,热力小室平面及透视图 ,公建楼各层供暖平面图,分集水器大样图,管井平面及透视图;电气设计说明,1#~4#楼配电系统图,弱电系统图,各层照明、弱电、电气平面图,地库低压配电系统图,火灾自动报警及消防联动控制系统图,弱电系统图,动力、照明、弱电、消防平面图等,公建楼各层电气、弱电、消防平面图,屋顶防雷,基础接地平面图等(配套公建楼结构专业为PDF格式)
