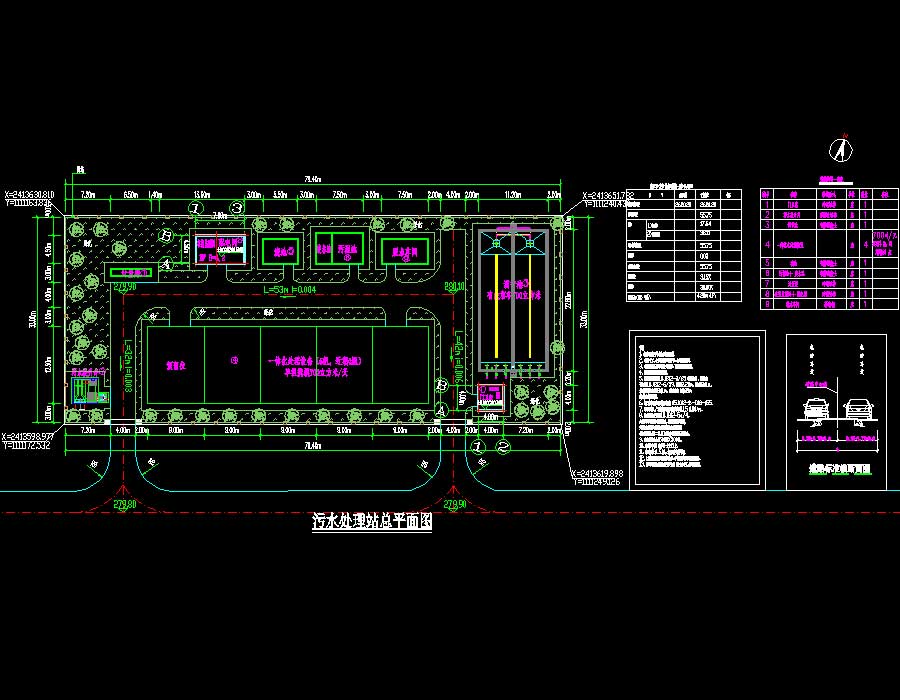

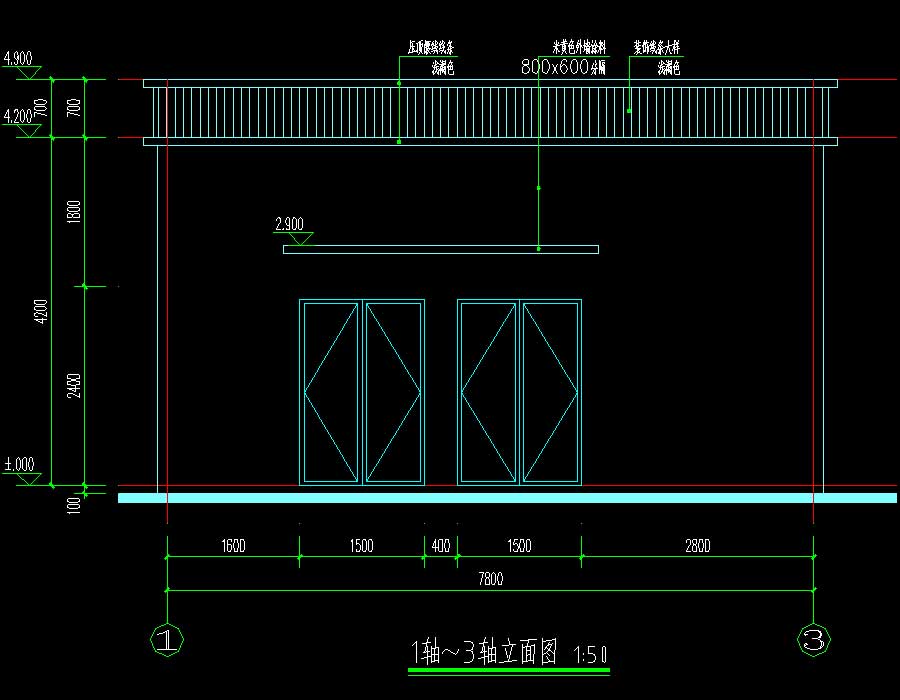

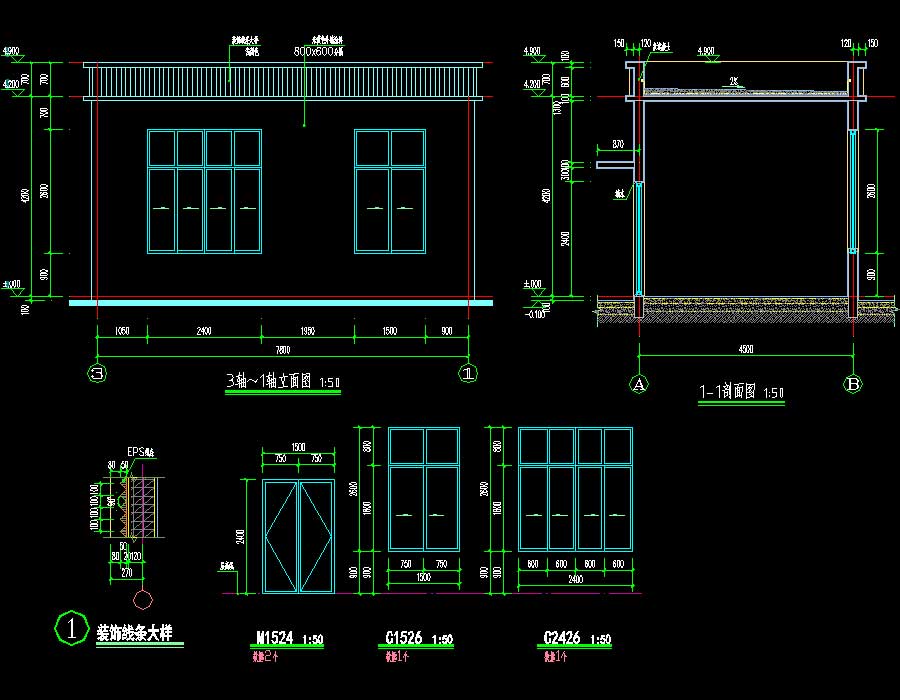

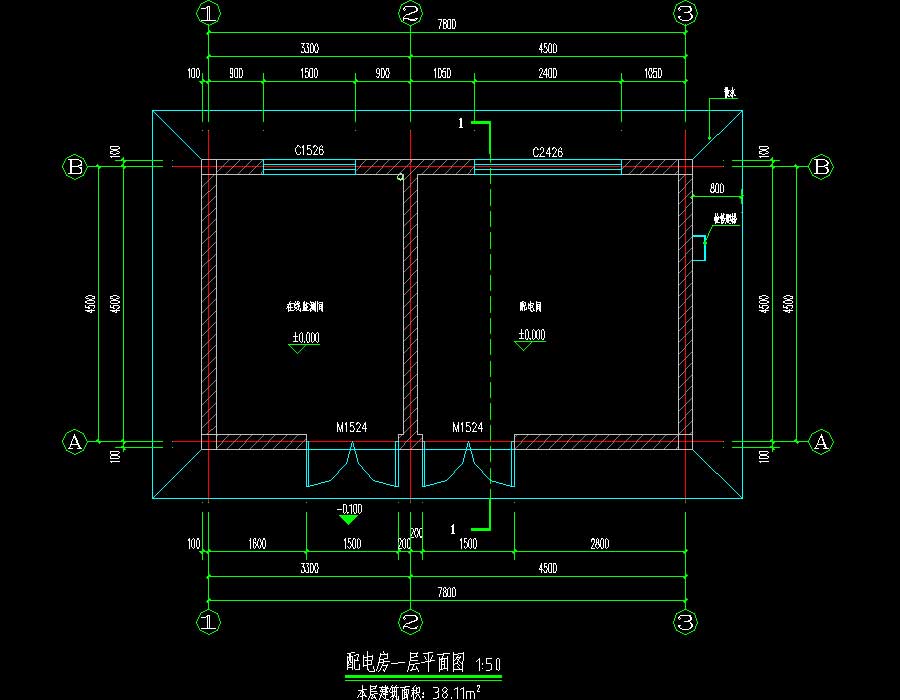

说明：该项目为某物流园区应急污水处理站工程，总用地面积2620.20平方米，总建筑面积55.75平方米，地上建筑面积55.75平方米，其中门卫室建筑面积17.64平方米，建筑高度3米（1F），设备用房38.11平方米，建筑高度4.2米（1F）。建筑耐火等级为二级，砖混结构。图纸内容含：建筑专业，污水处理站总平面图、绿化分析图、消防扑救图、建筑设计总说明、构造做法表、门卫室平面图、立面图、剖面图、配电房平面图、屋顶平面图、立面图、剖面图；结构专业，结构设计说明、调节沉淀池平剖面图、调节池沉淀底板平面布置及板配筋图、底板剖面配筋构造图、顶板平面布置及板配筋图、地质剖面图、壁板钢筋构造图、孔洞加强钢筋大样及变形缝构造图、调节沉淀池附属结构大样图、污泥池及废水池平面布置及剖面图、底板顶板配筋图、壁板钢筋构造图、排放计量渠结构布置图、转盘过滤设备结构布置图、格栅提升井平面及剖面图、格栅提升井底板配筋图、格栅提升井A-A、B-B剖面配筋图、格栅提升井壁板钢筋构造图、设备基础底板配筋图、门卫室结构布置图、配电室结构布置图、建筑物和勘探点位置图、工程地质剖面图、钻孔柱状图；电气专业，电气设计说明、材料清册、箱/柜布置图、一次系配电统图、二次控制原理图、机电设备平面布置图、电缆敷设平面图、系统照明平面图、配电房照明平面图、门卫室照明平面图、脱水车间照明平面图、厂站接地系统平面图、厂站系统防雷平面图、配电间防雷接地图、设备单体基础图、自控设计说明、主要设备材料表、自控系统拓扑图、自控电气系统图、PLC原理图、PLC端子图、电动阀原理图、仪表原理图；工艺部分，工艺专业施工图设计说明、工艺流程图、一体化污水处理场站平面布置图、一体化污水处理场站设备布置图、主要设备清单一览表、主要管路总平面布置图、MBBR一体化污水处理设备基础平面图、MBBR一体化污水处理设备装配图、MBBR一体化污水处理设备安装图、转盘过滤设备基础平面布置图、剖面图等等及格栅配水井计算书、调节沉淀池计算书、污泥池及废水池计算书、试验检测报告等。
