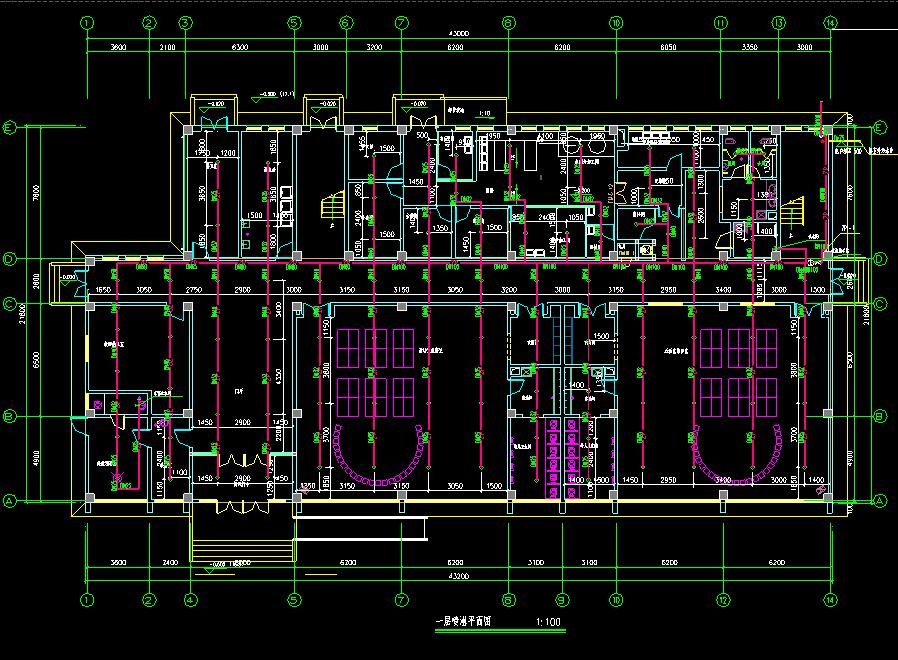

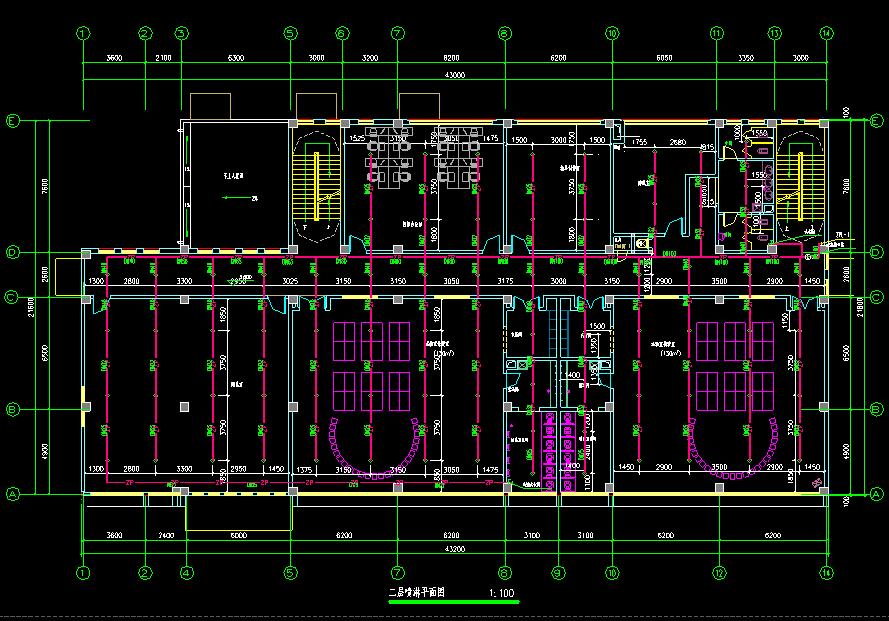

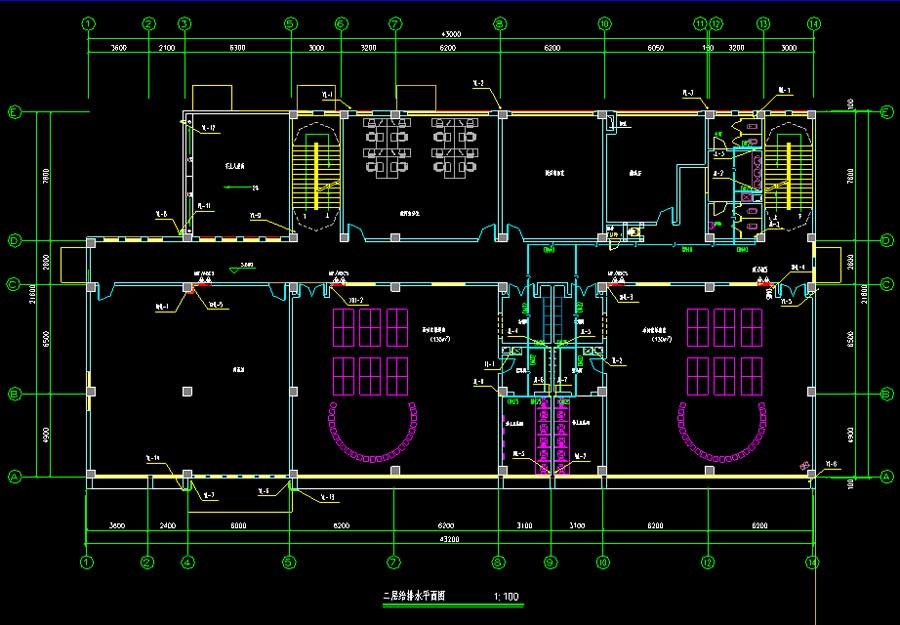

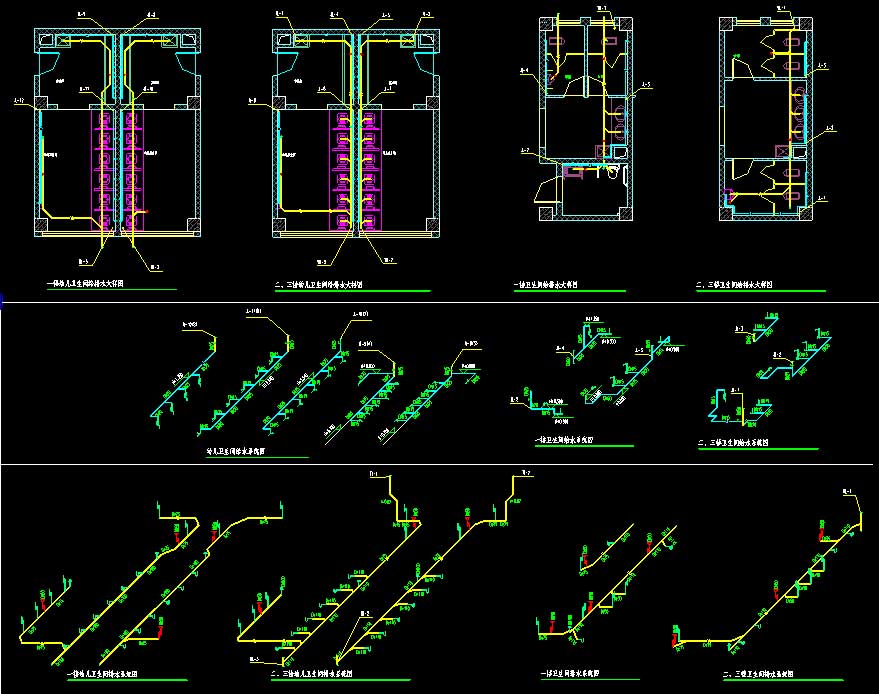

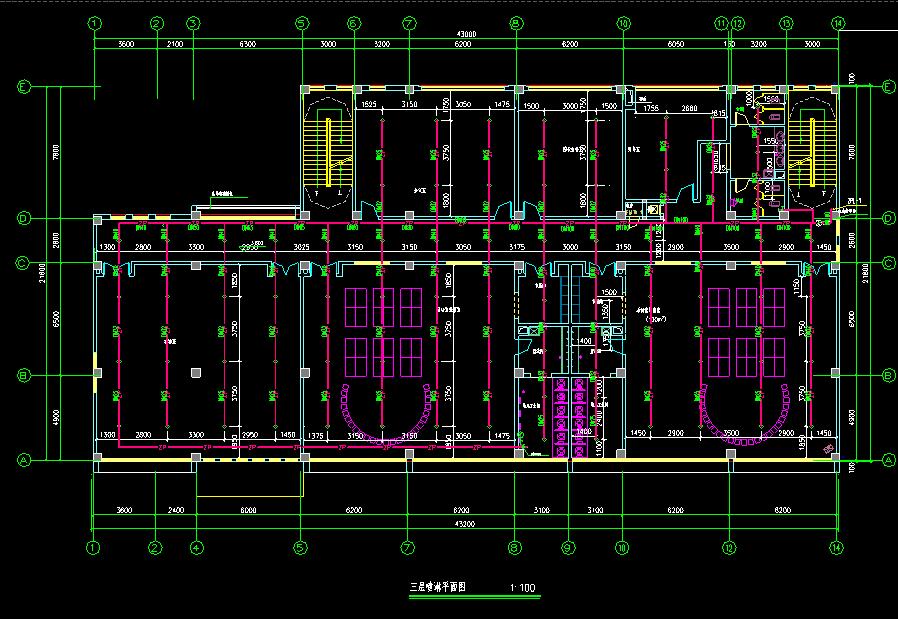

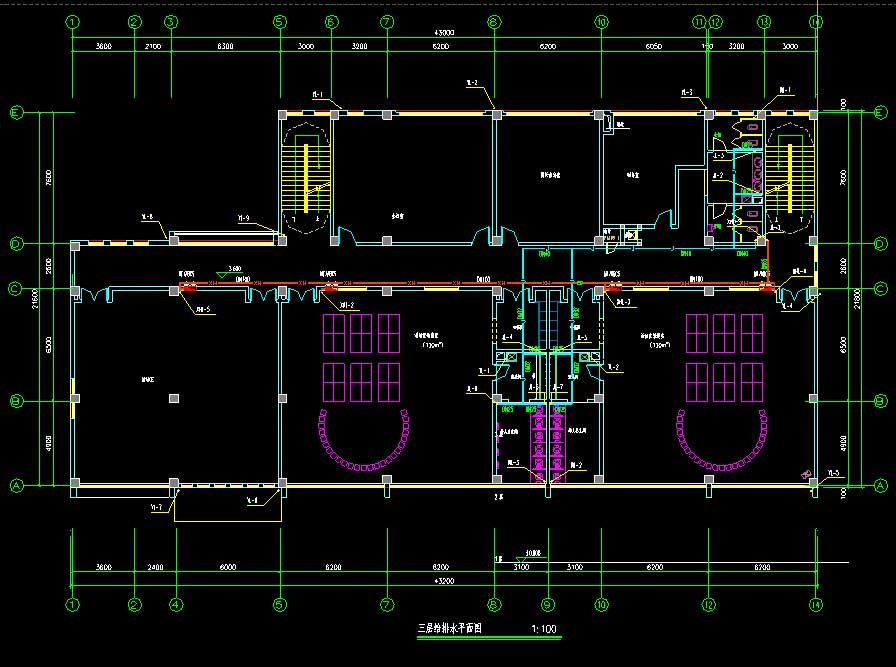

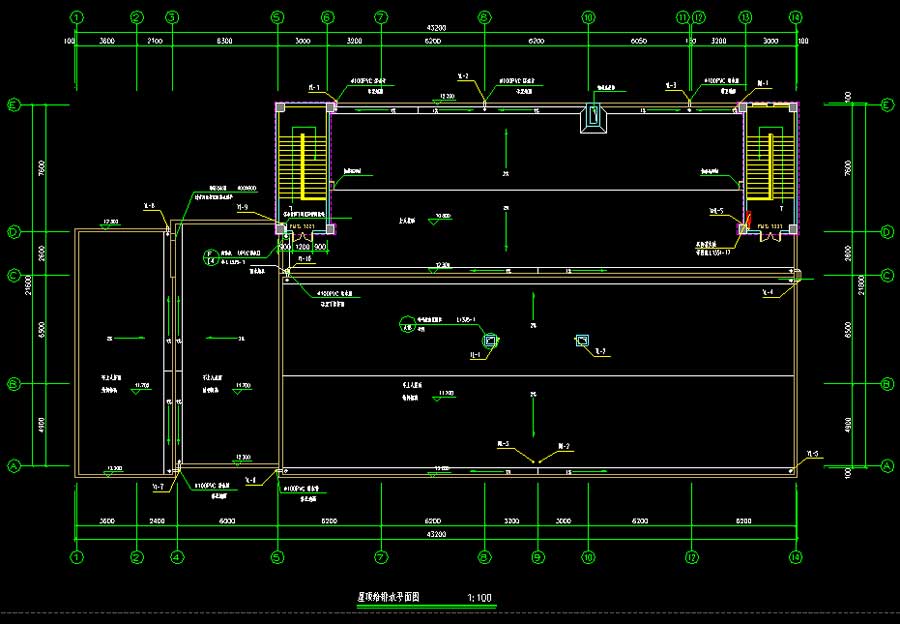

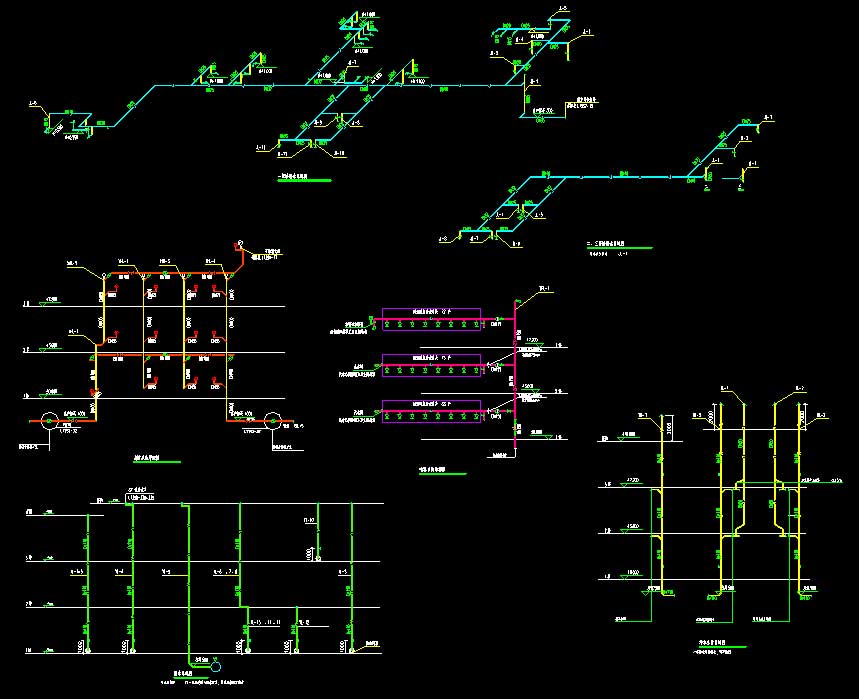

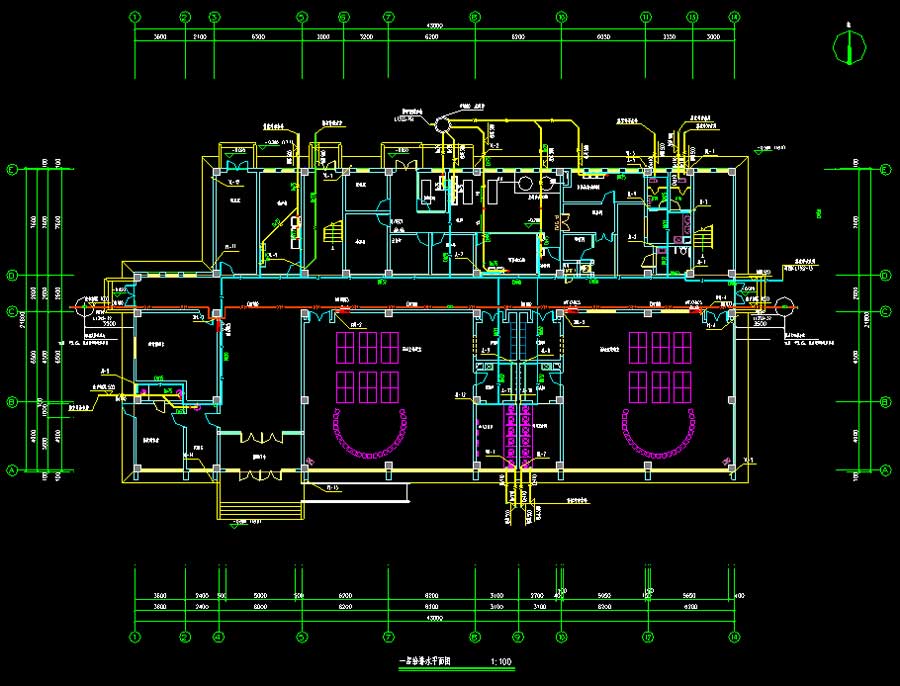

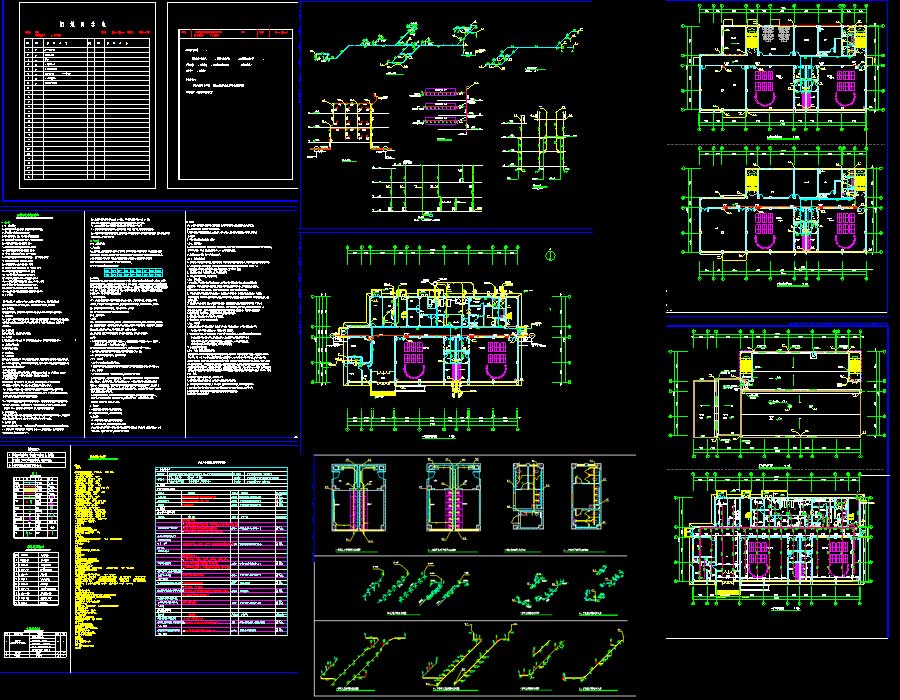

说明:某3层幼儿园给排水施工图,建筑面积:2705.59平方米,地上3层,建筑高度12.3米。结构形式为框架结构,抗震设防烈度为7度。该幼儿园规模为中型幼儿园,共设六个班。设计范围:建筑物内生活给水系统、生活排水系统、室内消火栓系统、自动喷水灭火系统及建筑灭火器的配置等。内容含给排水设计施工说明、绿色建筑专项说明、给排水系统图、喷淋系统原理图、雨水系统图、污水立管系统图、给排水平面图、喷淋平面图、洗衣房,卫生间大样图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:市政直供排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :水池-水泵-水箱联合供水方式供水体制:室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:2705.59㎡建筑高度:12.3m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:山东省设计时间:2018
