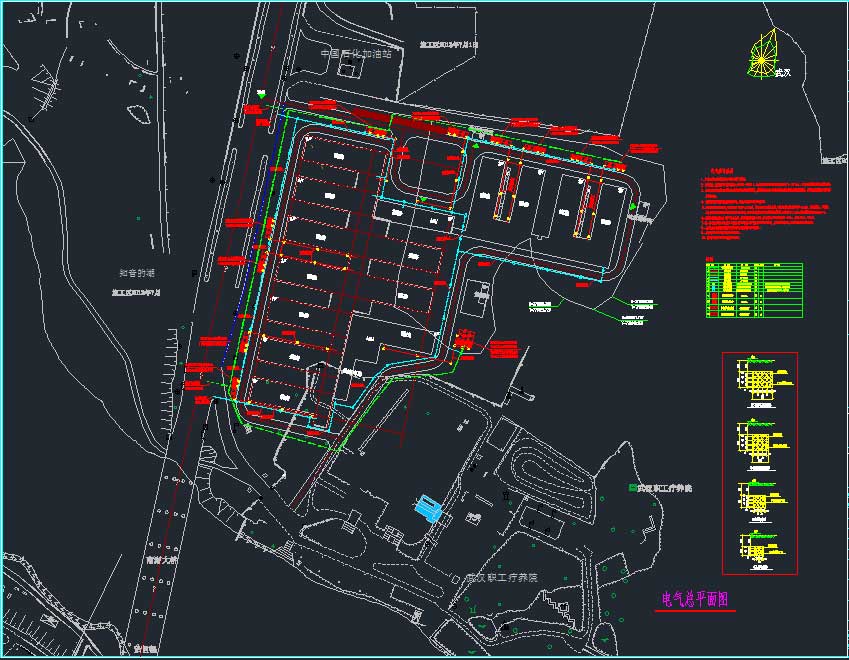

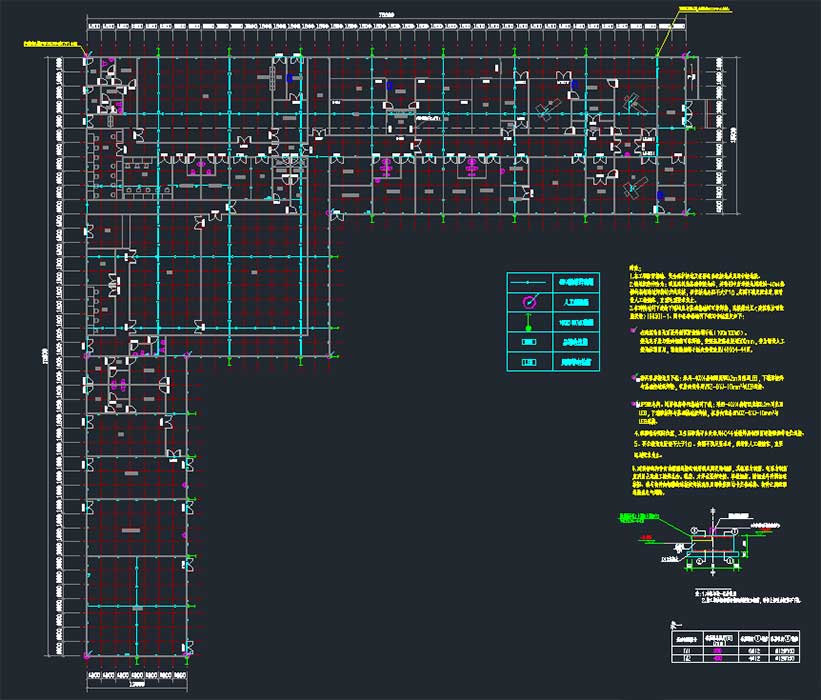

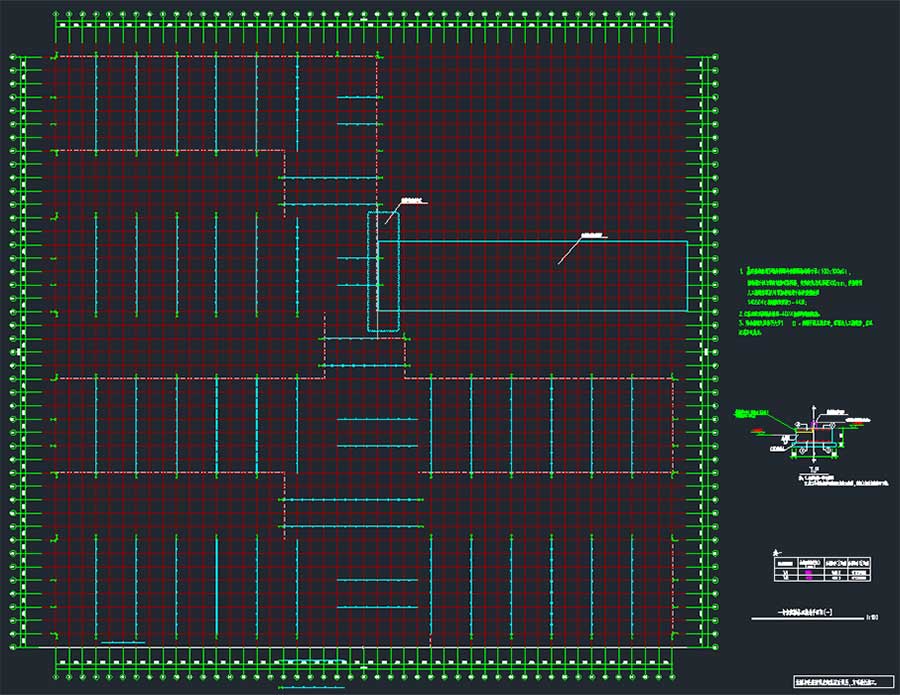

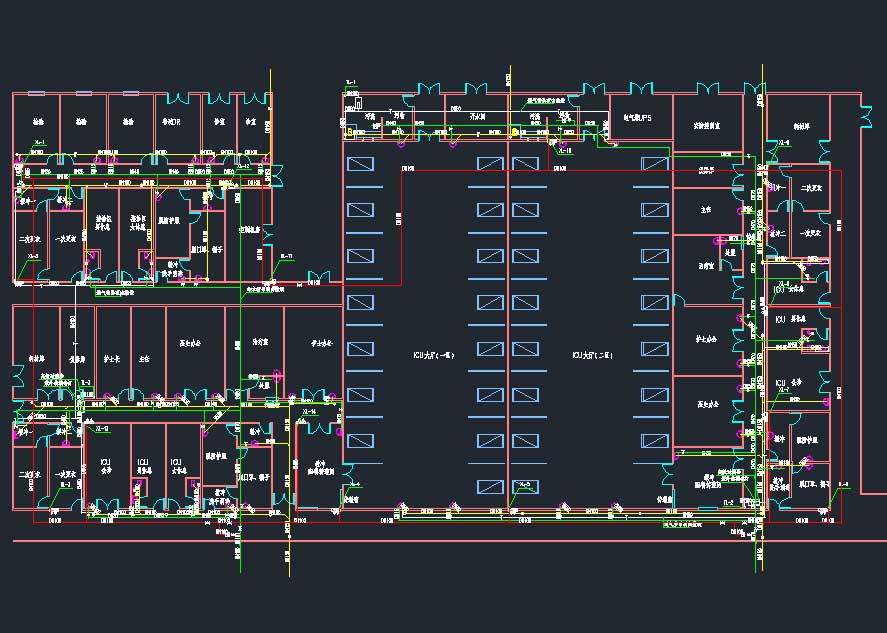

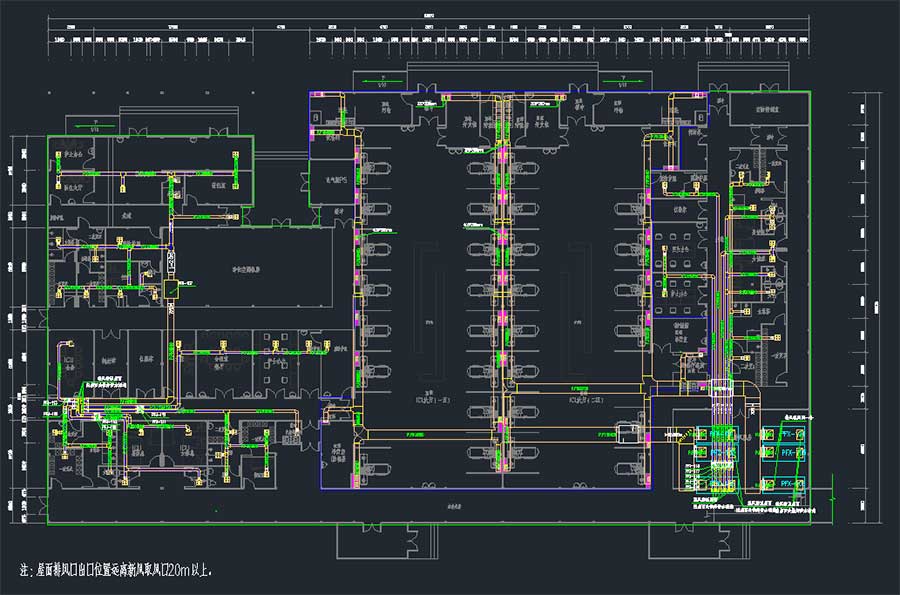

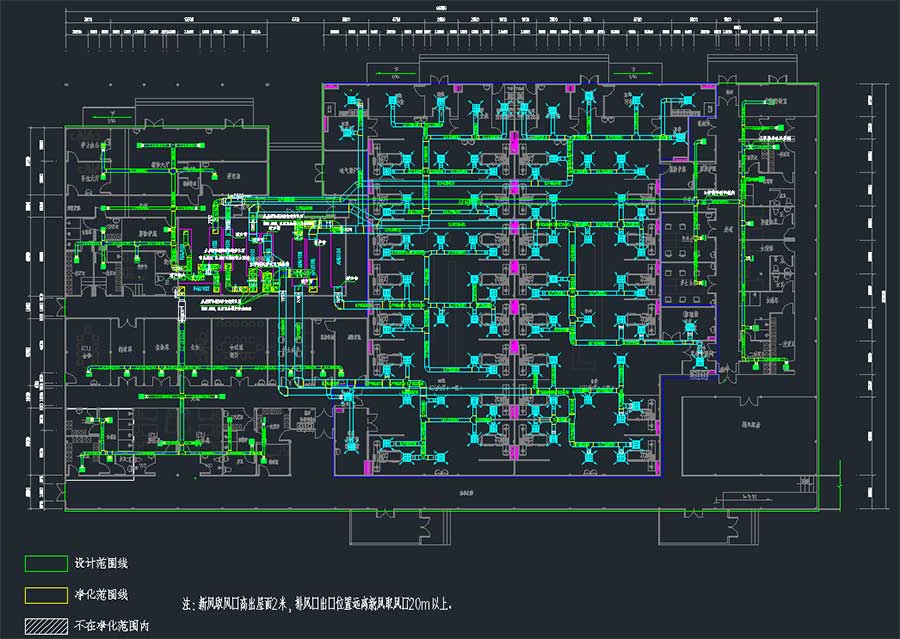

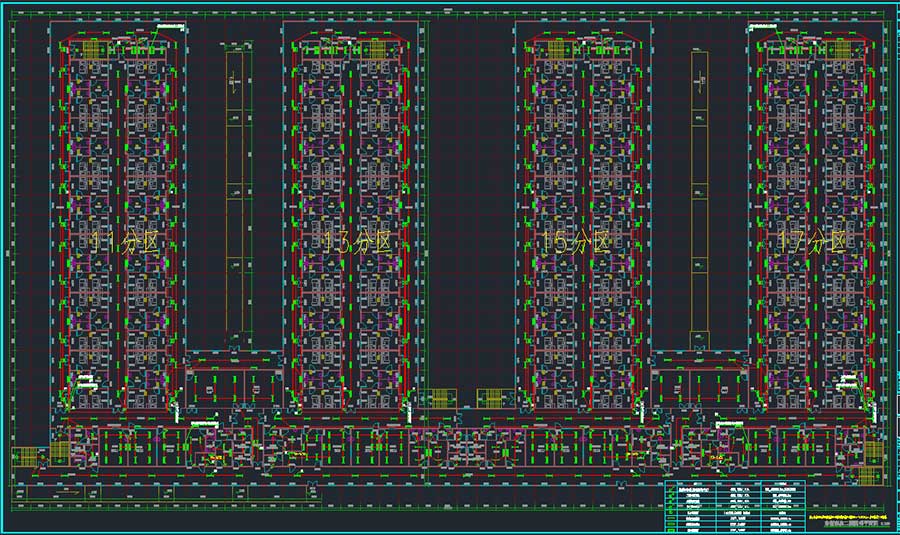

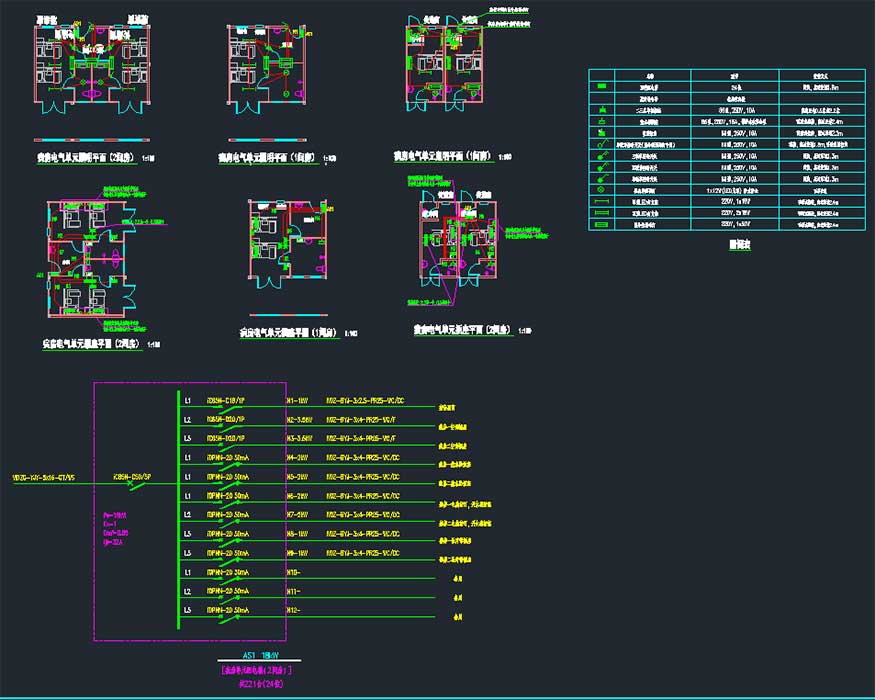

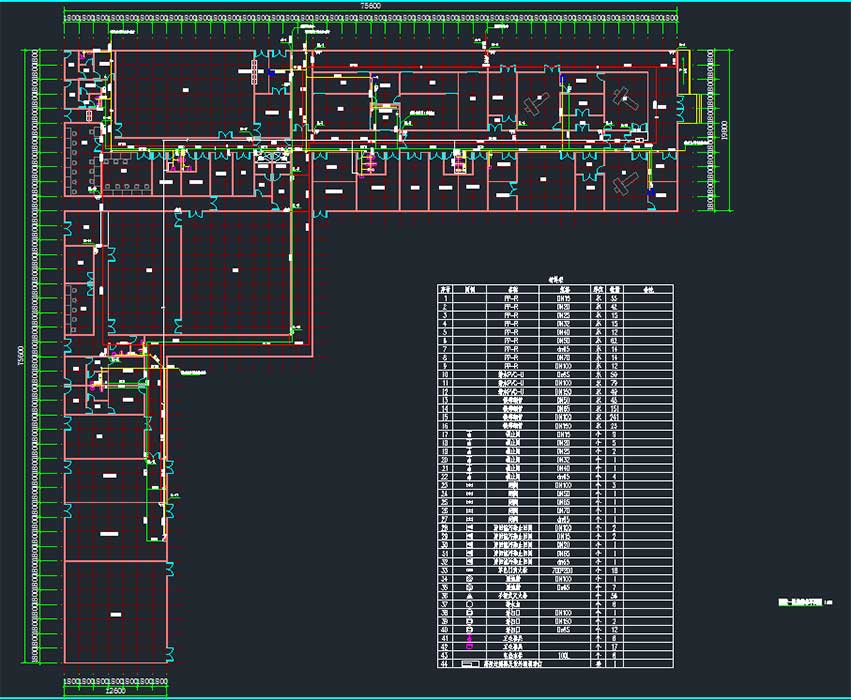

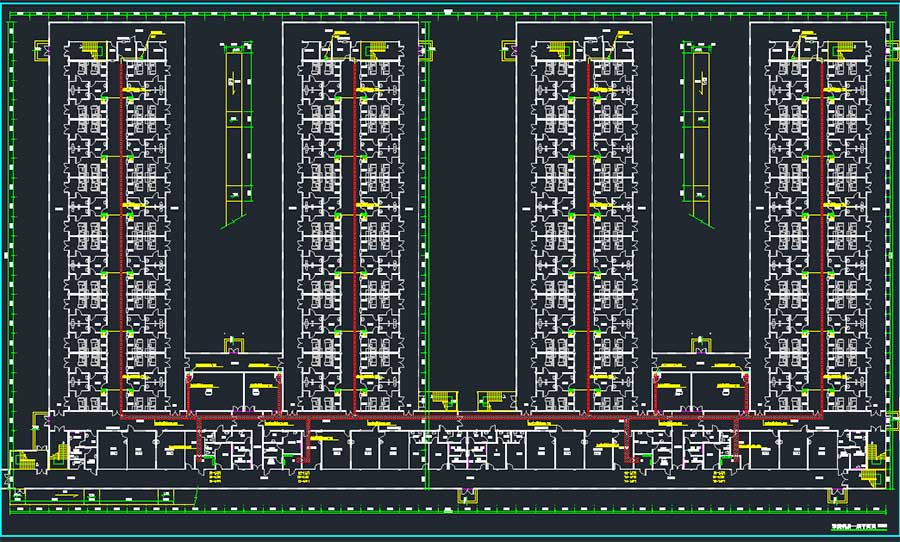

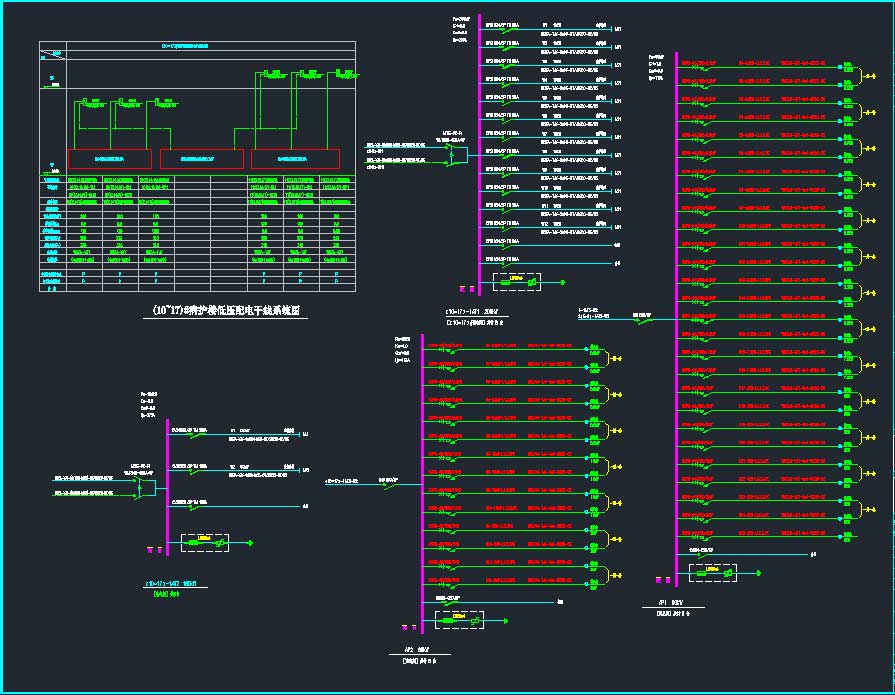

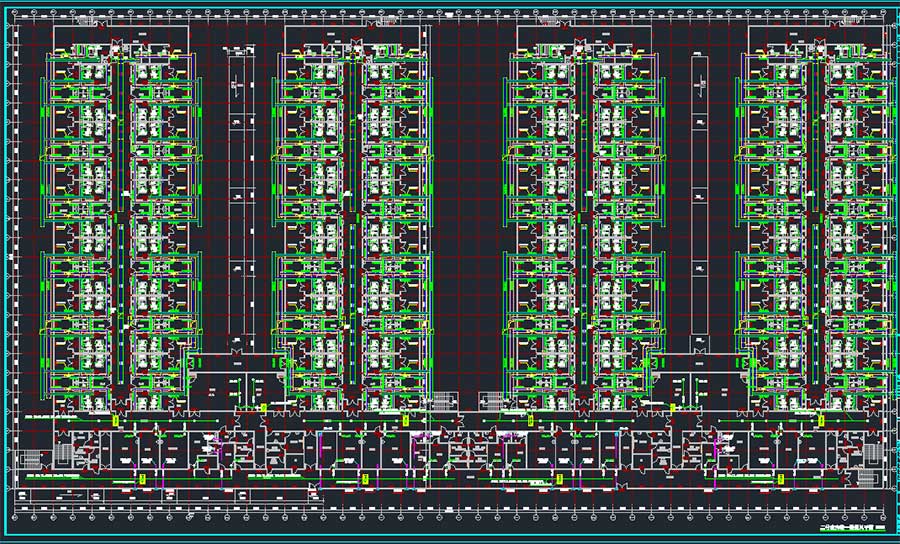

说明：武汉火神山医院总建筑面积33100m2,总床位数1000床（其中ICU中心床位数为30床）；由1号楼与2号楼组成。1号楼为单层建筑，由9个单层的护理单元、医技楼及ICU中心组成，每个护理单元设24间病房。病房楼为集装箱结构，中心区域为防护区，分为清洁走廊（清洁区）与护士走廊（潜在污染区）；指廊区域为病房区，分为医护走廊（半污染区）、病房（污染区）与病人走廊（半污染区）三个区。1号楼内的医技楼设一间标准Ⅲ级手术、负压检验室与三间CT室。ICU中心设于1号楼与2号楼之间。医技楼与ICU中心为钢结构板房。2号楼为两层建筑，分4个组团，由8个护理单元组成，每个护理单元设24间病房。其清洁走廊与护士走廊的配置模式与1号楼相同，只不过为单边配置；病房区的配置模式与1号楼相同。室外氧气站房、负压吸引机房、垃圾暂存间、尸体暂存间及焚烧炉设于场地东南角。内容含室外给水、雨水、污水总平面图、室内给排水设计说明、图例、医院污水消毒工艺流程图、污水站设备平面布置图、加氯间工艺图、1号病房楼给排水及消防平面图、2号病房楼给排水平面图、ICU楼给排水平面图、医技给排水平面图和电气总平面、室外照明平面图、医技部分基础接地平面图、1号住院楼基础接地图、1号病房楼照明及动力平面图和系统图、2号住院楼照明及动力平面图和系统 图、东侧病房基础接地图、病房单元电气平面及系统图、1号和2号插座平面图及应急照明平面图和空调通风总说明、1号和2号病房楼通风平面图和空调面图和ICU暖通说明、空调安装大样图、设备参数表、ICU空调送、排风管平面图、ICU空调水管平面图、空调冷媒平面图、压差平面图、ICU空调基础配合图等等
