建筑面积：119990.13㎡建筑高度：128m地上层数：28层地下层数：2层高度类别：超高层图纸深度：施工项目地址：江苏省设计时间：2012效果图：无建筑风格：现代

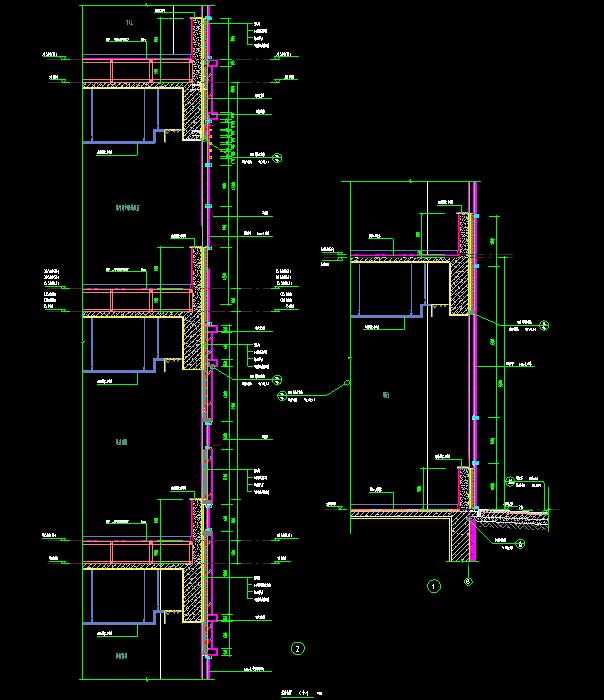

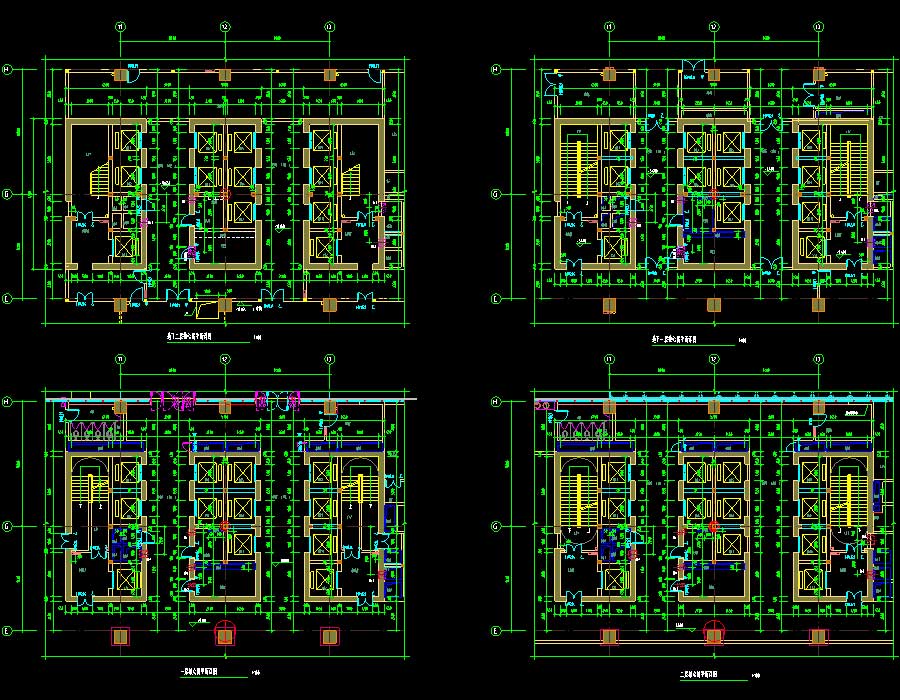

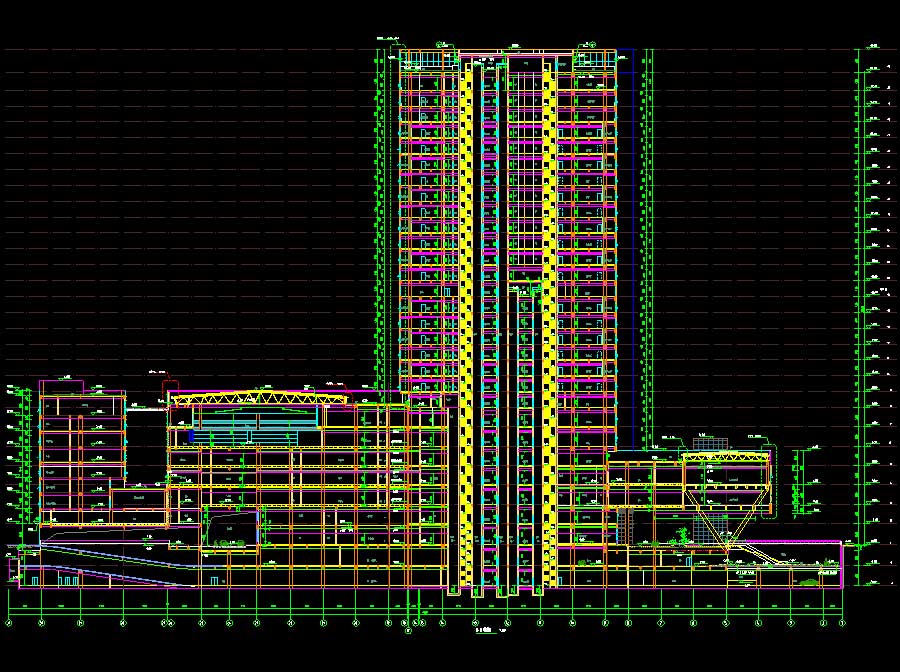

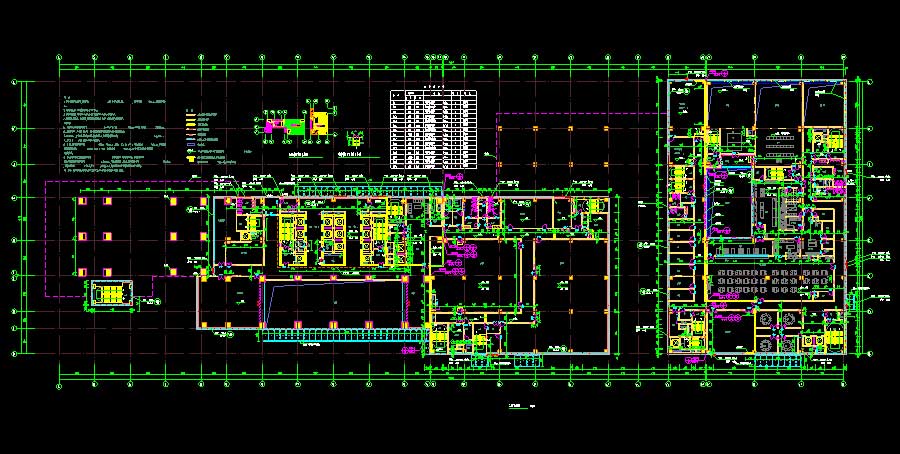

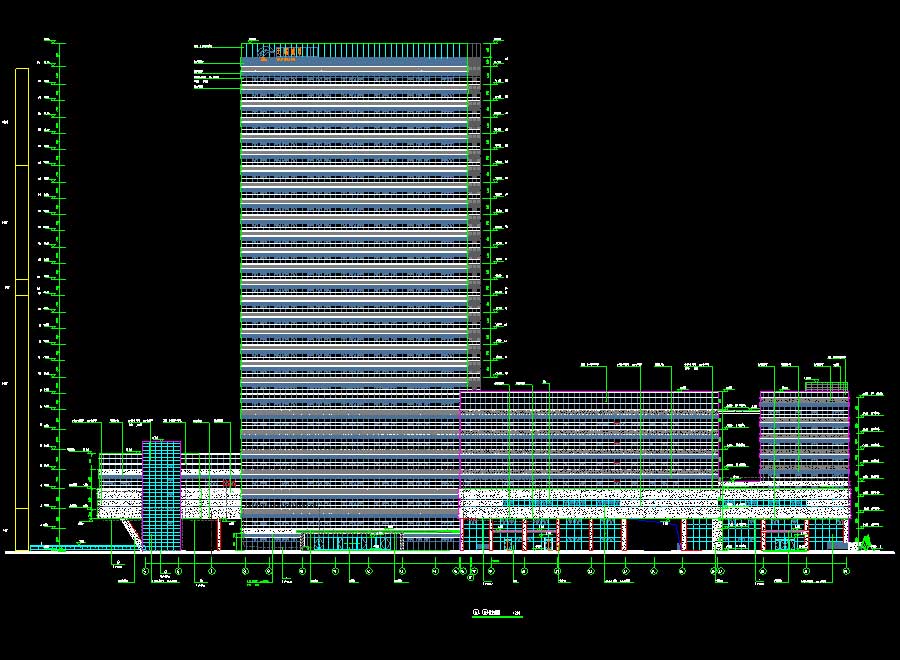

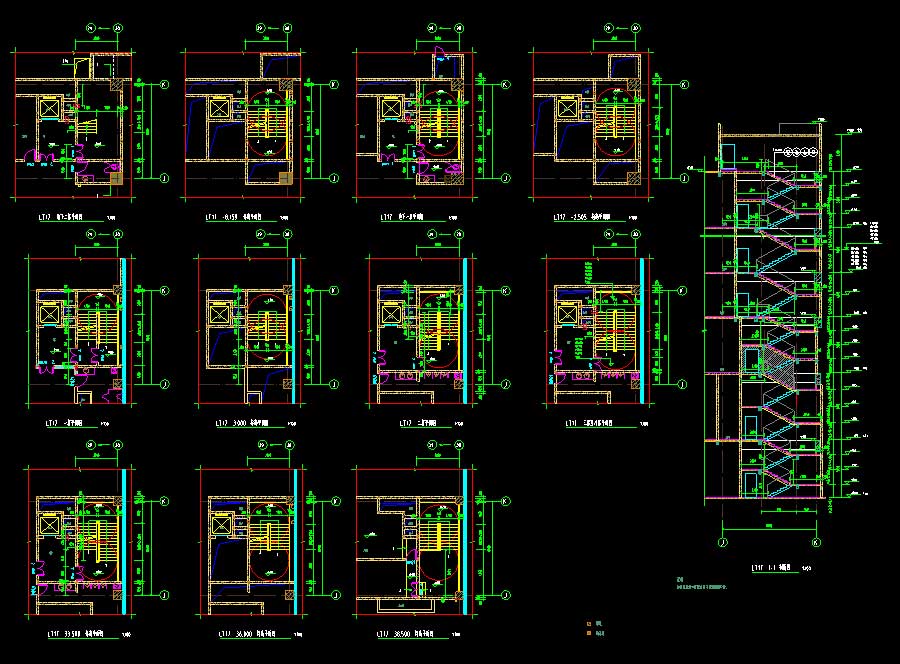

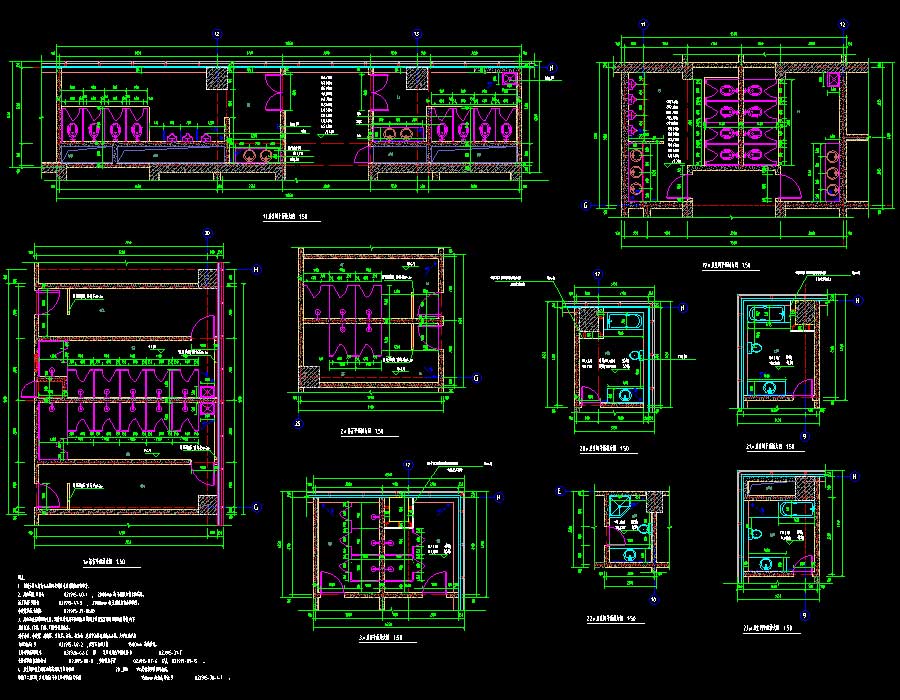

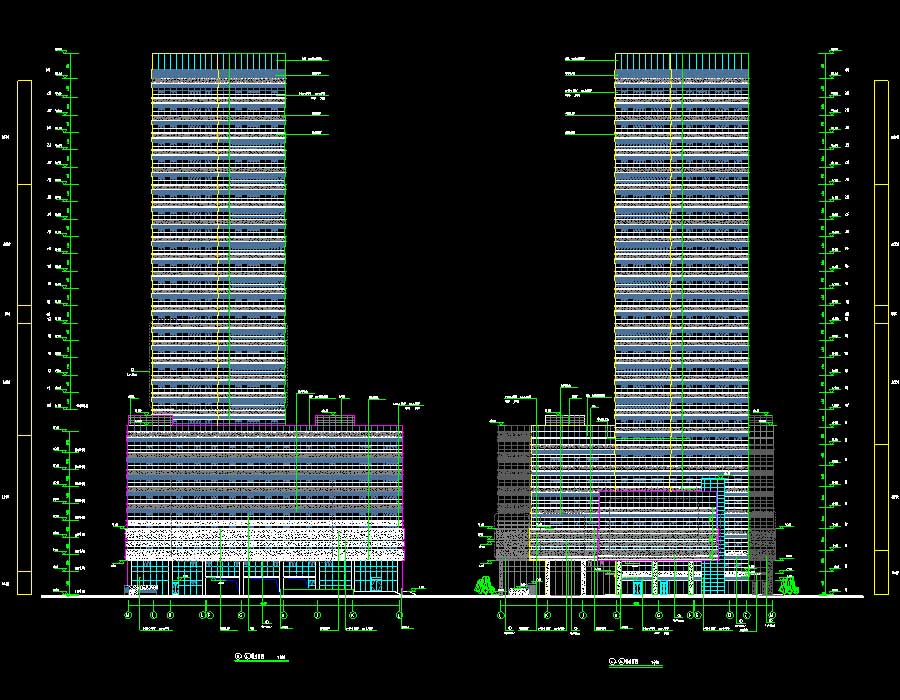

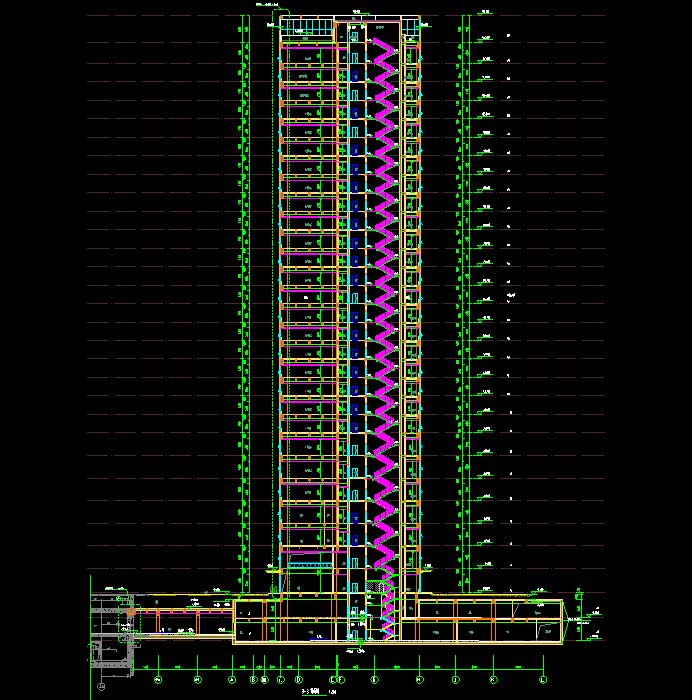

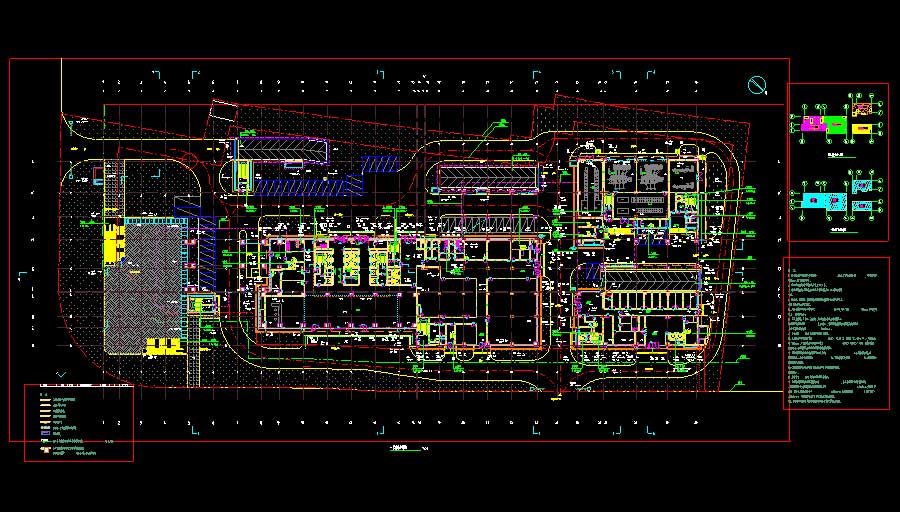

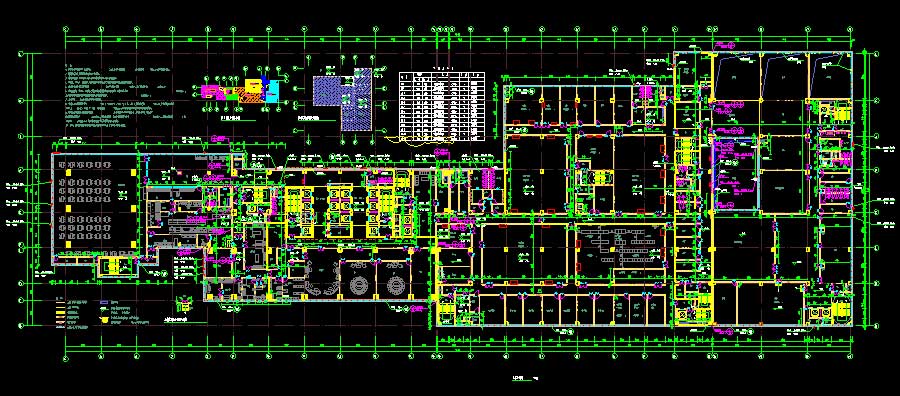

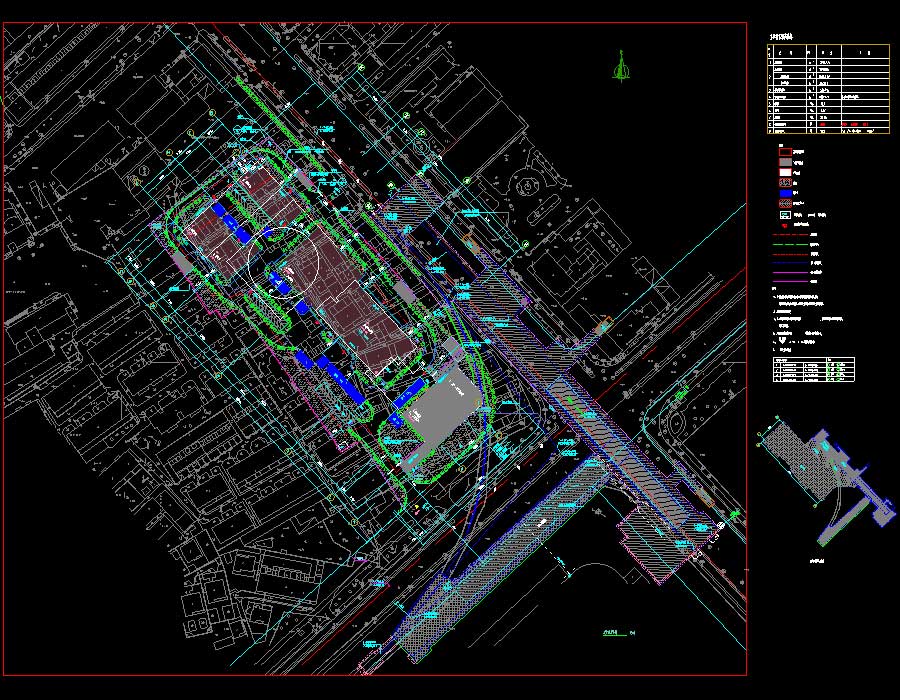

说明：某超高层地铁控制中心及配套设施工程办公楼建筑施工图，抗震设防烈度为6度，结构类型分为运营管理主楼(C区)为钢筋混凝土框架-筒体结构，地铁控制中心(B区)及南、北裙楼(D区)(A区)为钢筋混凝土框架结构，南、北裙楼(D区)(B区)最高层大厅屋盖为钢结构网架屋盖。主楼建筑外观总高度为128米，地上层数28层，地下层数为2层，总建筑面积为119990.13平方米，其中地上建筑面积为85946.53平方米，地下建筑面积为34295.6平方米。图纸内容含：建筑说明，总平面定位图，竖向布置图，道路布置图，道路大样图，消防分析图，交通分析图，绿化布置图，管道综合图示意图，全轴网图，平面图，立面图，剖面图，防火分区平面图，电缆夹层平面图，地下联络线定位图，联络线剖面图，核心筒平面详图，楼梯、扶梯大样图，核心筒电梯大样图，坡道详图，卫生间大样，玻璃幕墙大样图，墙身大样，电力管廊对接详图，地下室变形缝详图，大样节点图，室外构筑物详图，出屋面风井、屋面出入口详图，地下室防水详图，水泵房大样图，压型钢板屋面详图，门窗大样等等。
