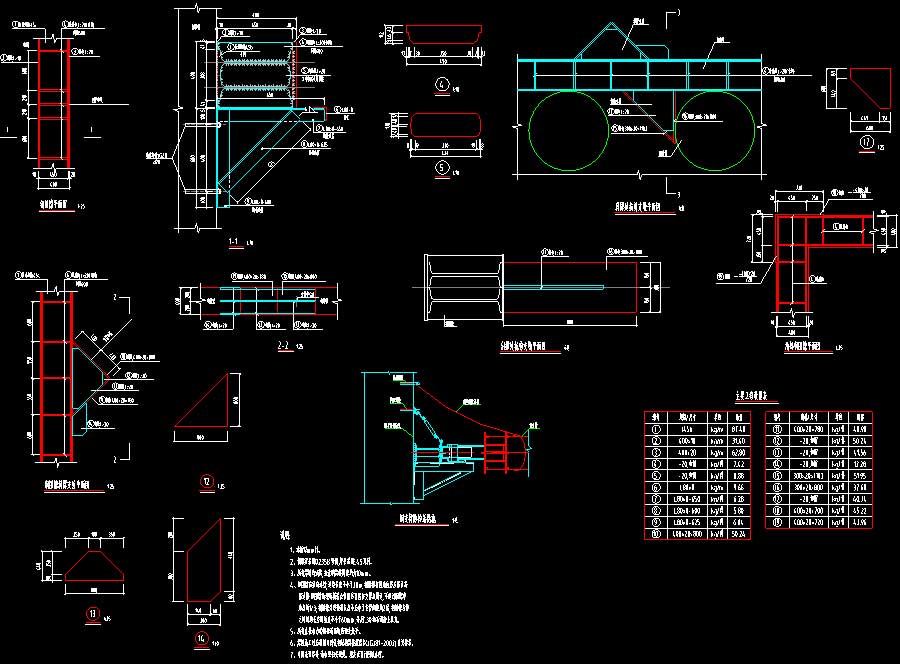

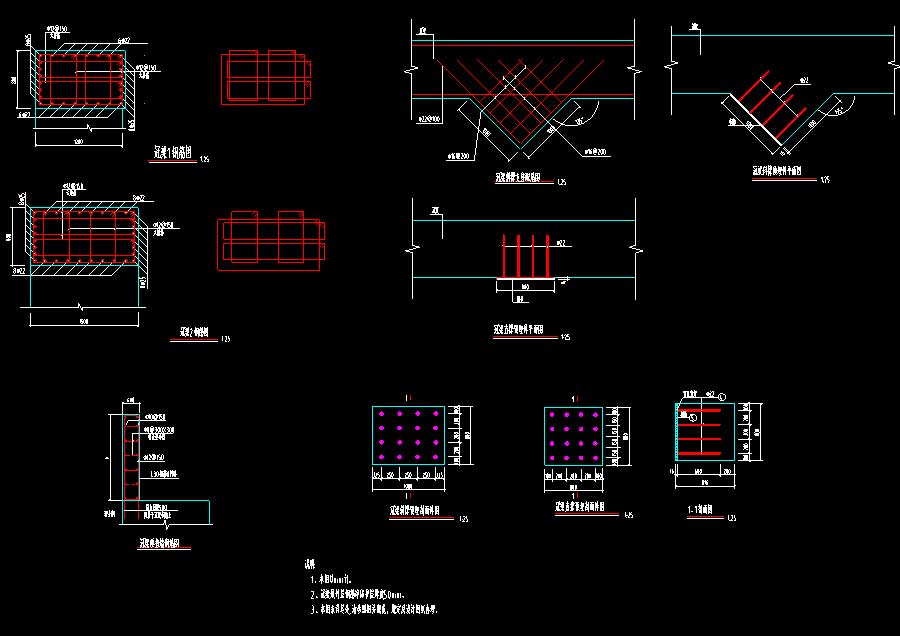

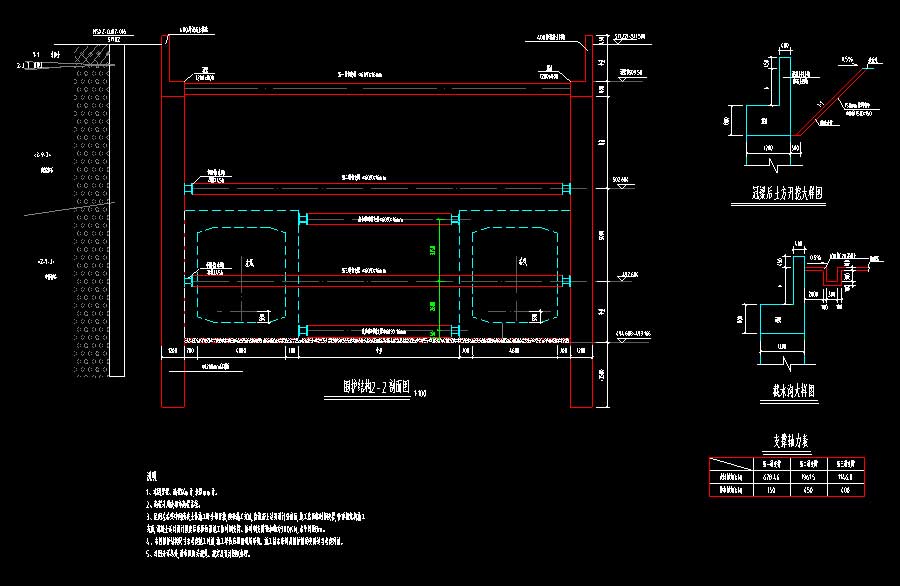

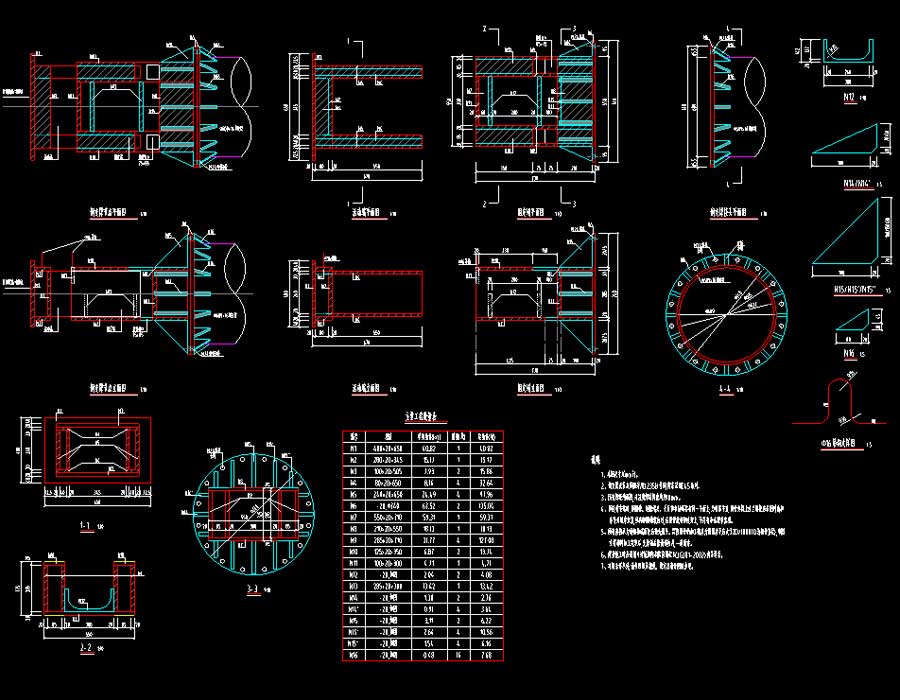

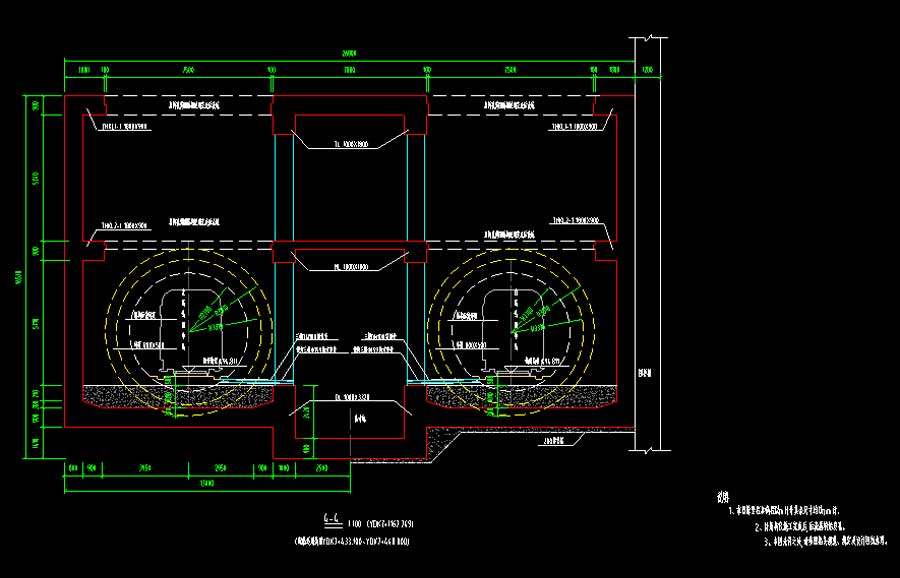

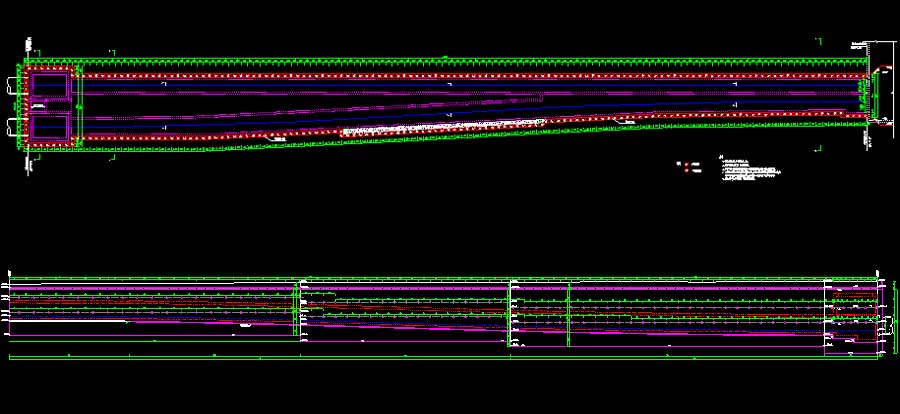

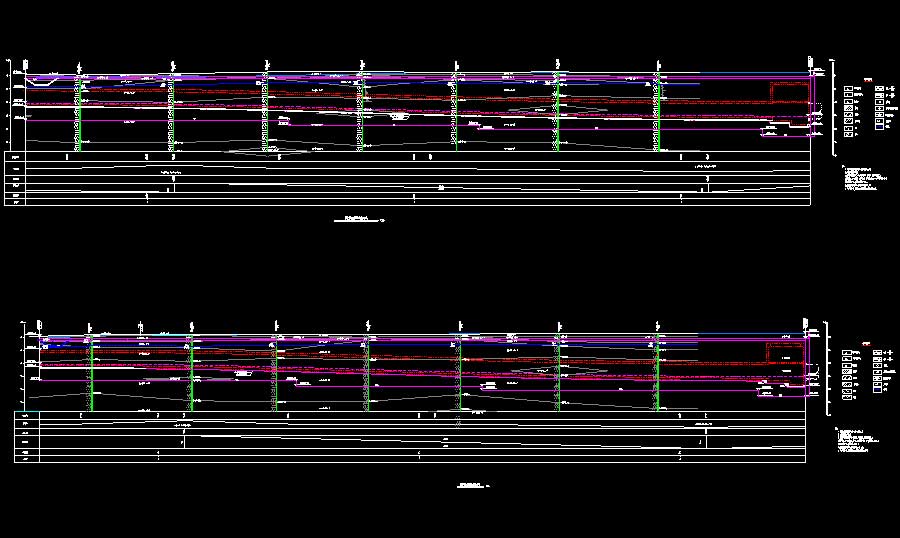

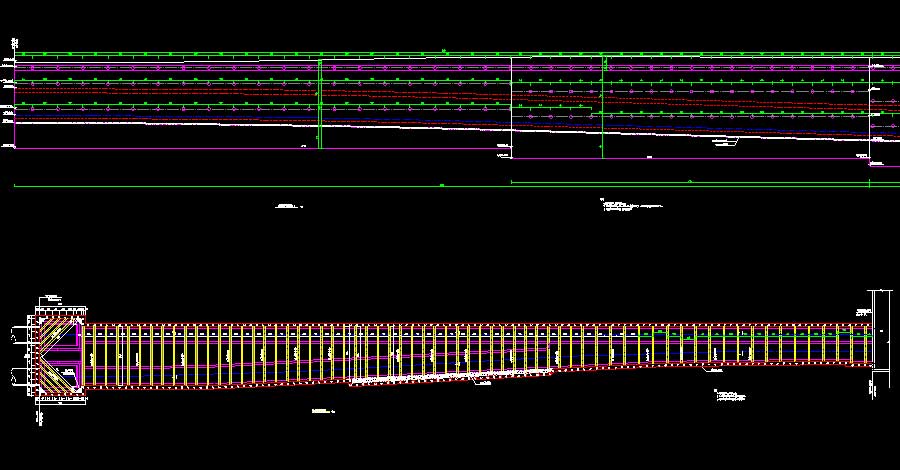

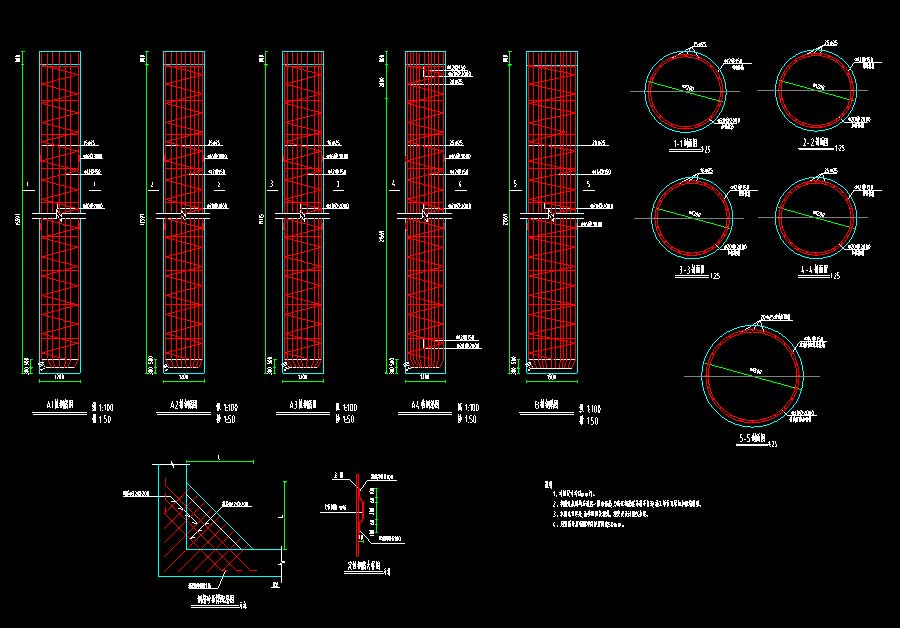

说明:某地铁明挖区间结构施工图,结构按7度抗震设防烈度进行抗震验算,区间左线长293.934米,长链0.208米,右线长293.726米,标准段宽度12.16~20.85米,盾构井宽26米,覆土厚度约5.127~11.3米。图纸内容含:结构说明,杂散电流防护设计说明,主体结构防水设计说明,明挖区间总平面图,围护结构及地质纵剖面图(左线、右线),围护桩平面布置图,钢支撑平面布置图,左线、右线围护结构纵剖面图,围护结构剖面图,配筋图,冠梁钢筋图,钢围檩大样图,钢支撑节点大样图,围护结构监测平面图、监测横断面图,结构施工步骤图,主体结构顶板、底板平面图、左线剖面图、右线剖面图,断面图,盾构井中板结构平面布置图,区间段、盾构井箱型框架结构钢筋构造图,梁平面整体表示说明及构造通用图,牟捻珠河改迁断面图,主体结构防水设计图,主体结构施工缝及节点防水设计图,主体结构变形缝防水设计图,明挖区间接口纵剖面防水示意图,明挖法区间隧道结构钢筋焊接示意图,区间结构钢筋连接端子、测试端子制作安装示意图,结构钢筋焊接通用要求,埋入式防盗型端子示意图等等。
结构类型:其它基础类型:其它抗震烈度:7度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2016
