建筑面积：59000㎡建筑高度：60m地上层数：7层地下层数：3层高度类别：中高层图纸深度：施工项目地址：广东省设计时间：2012效果图：无建筑风格：现代

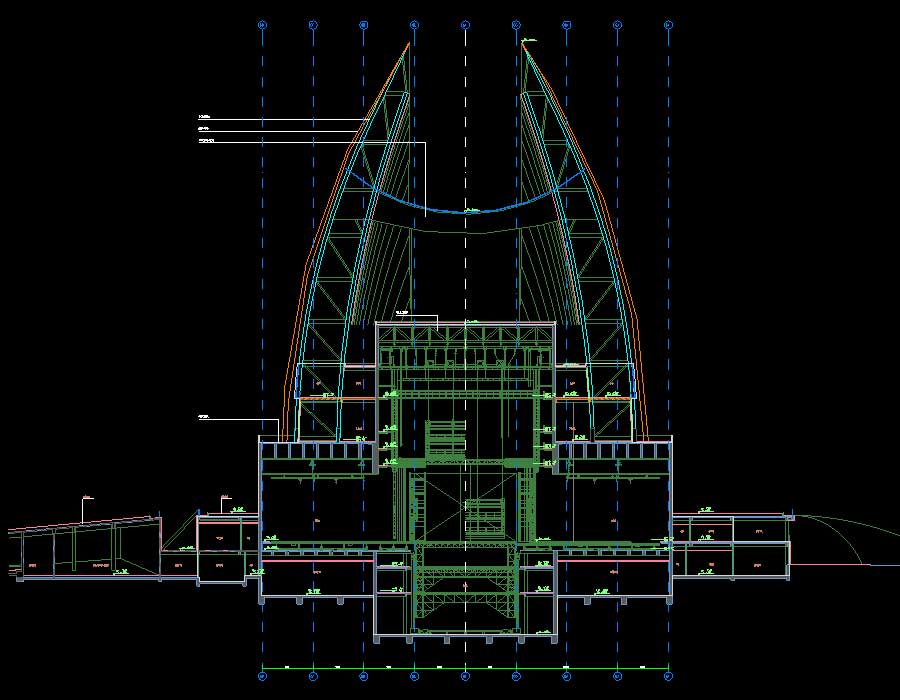

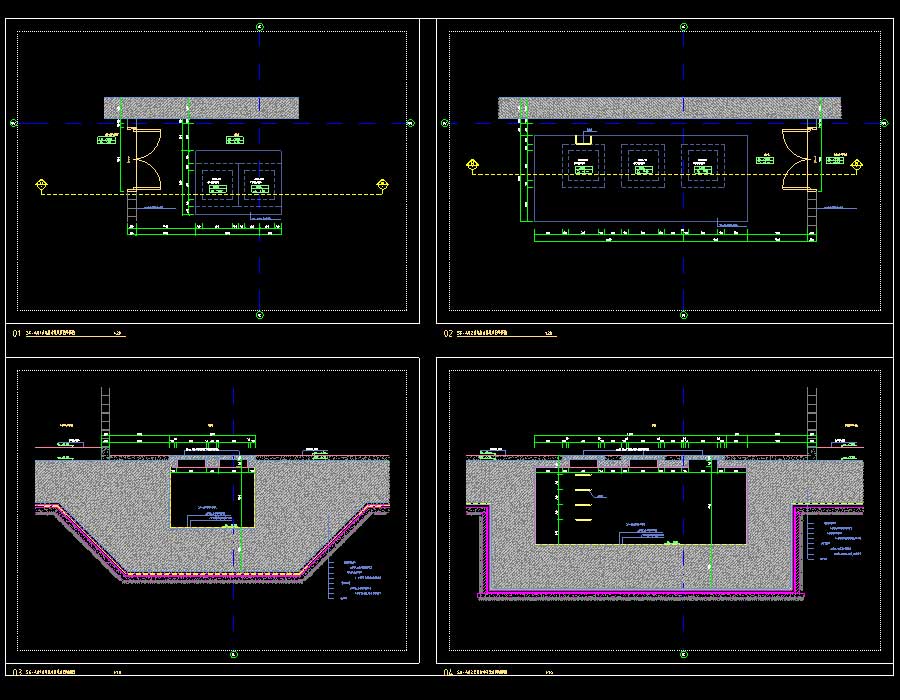

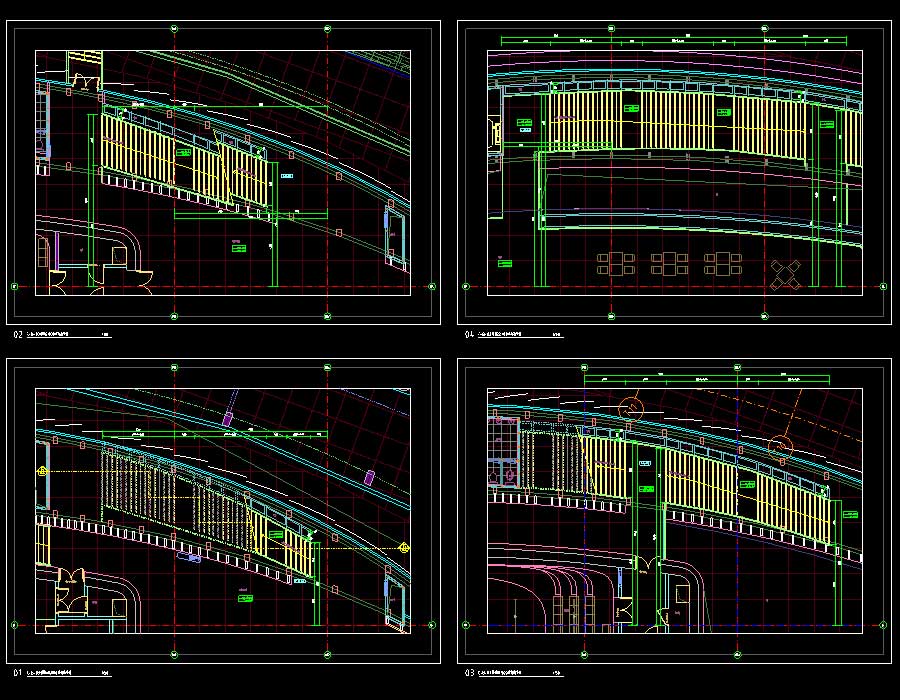

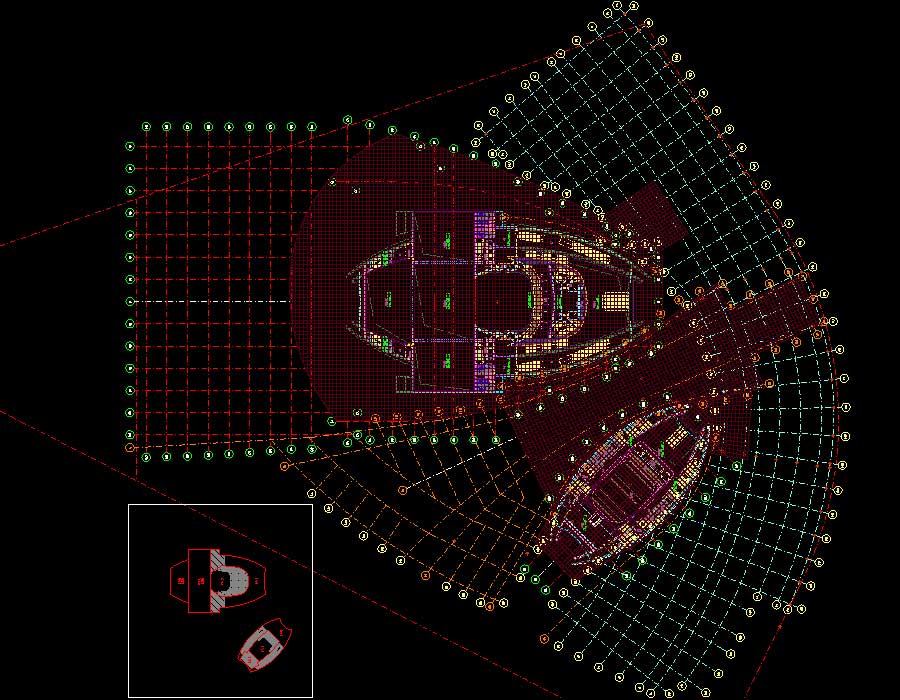

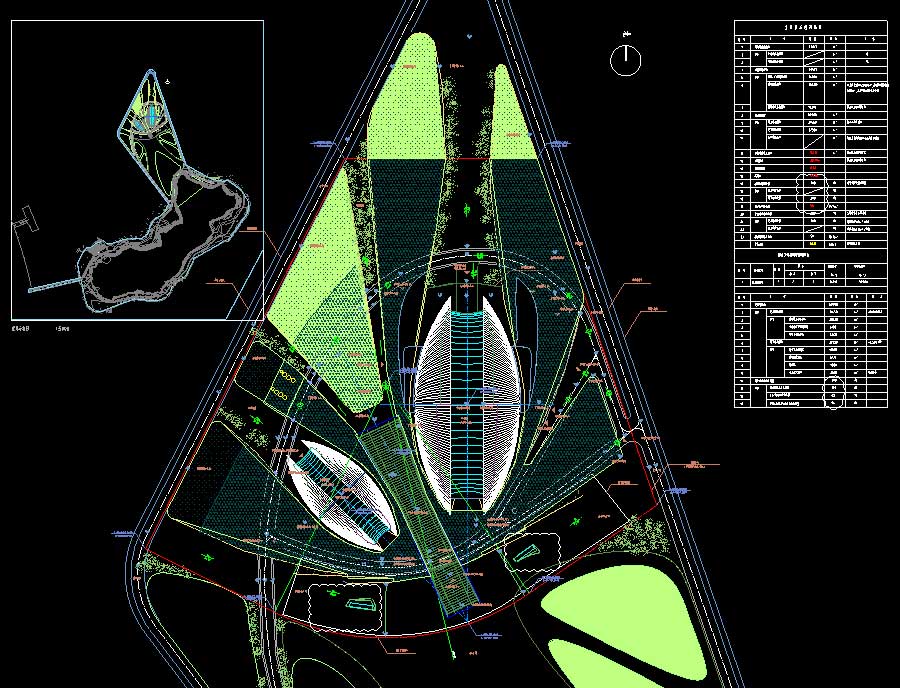

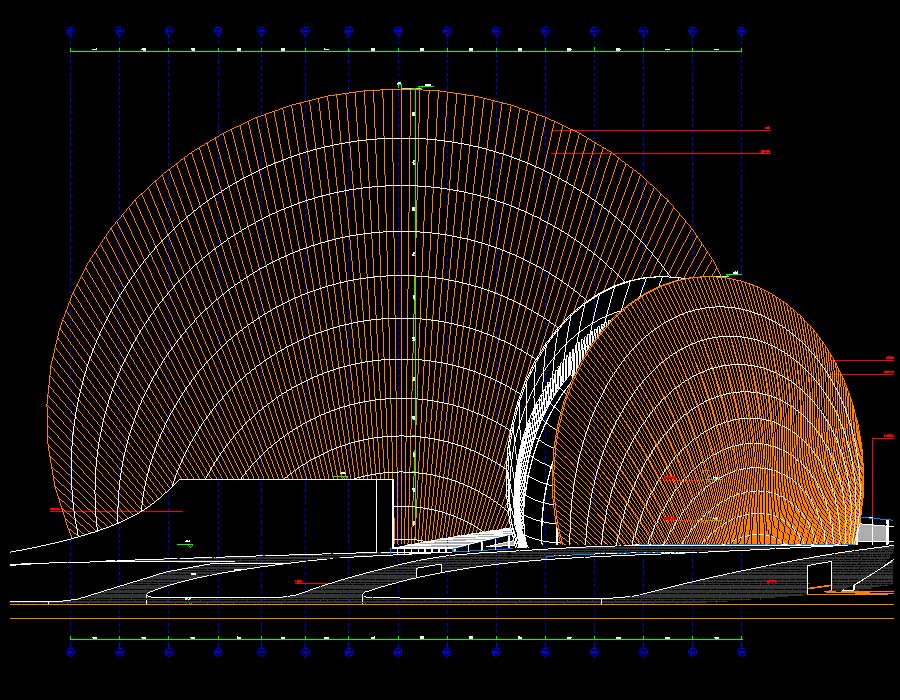

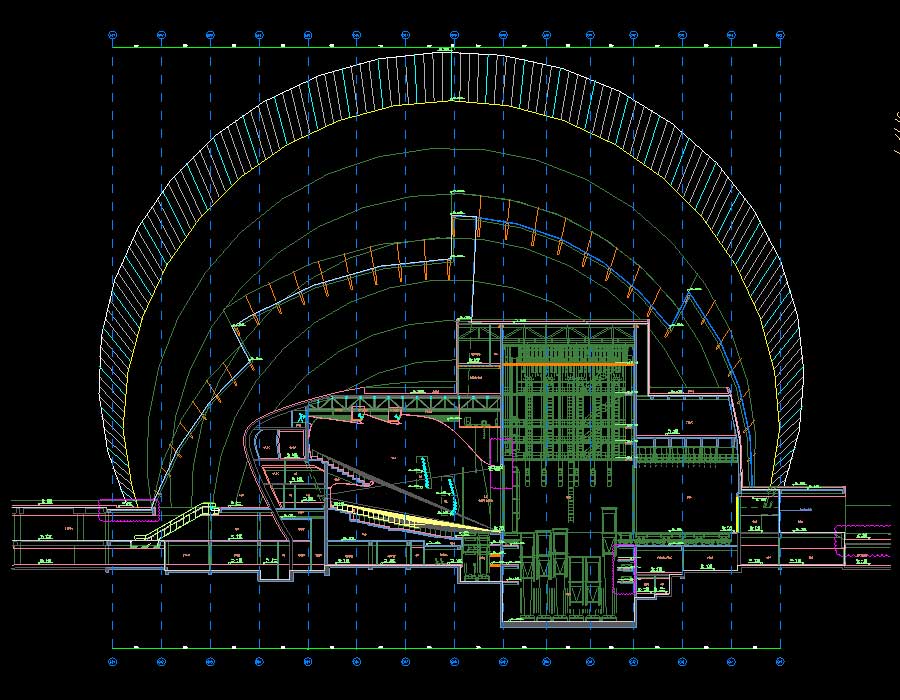

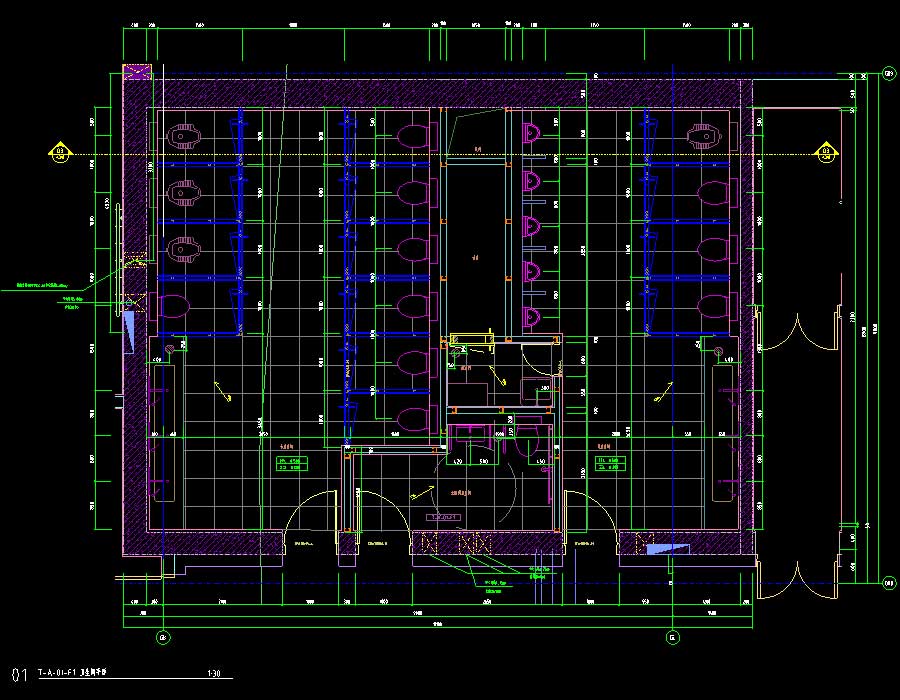

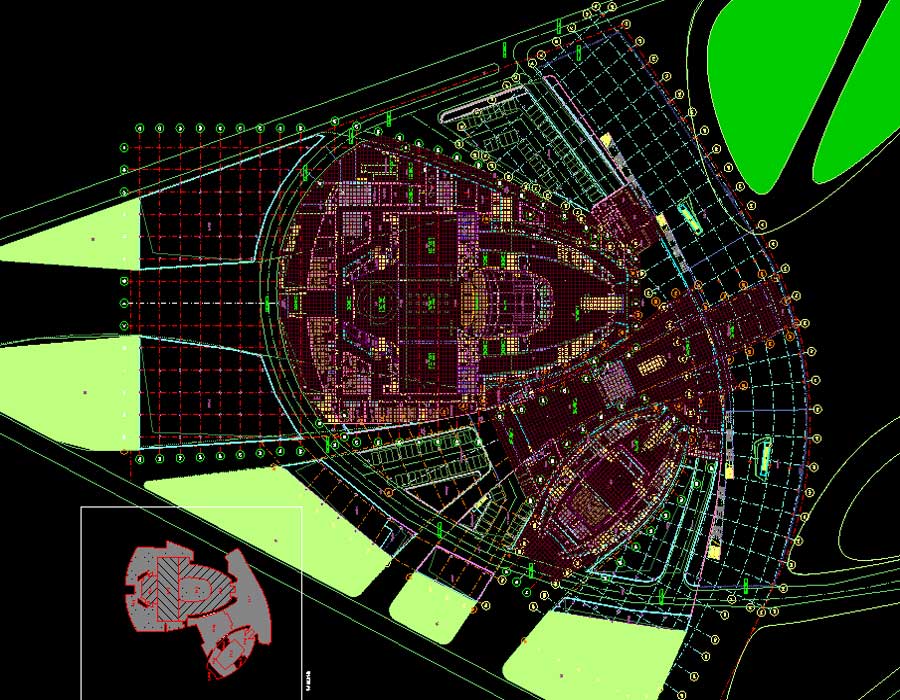

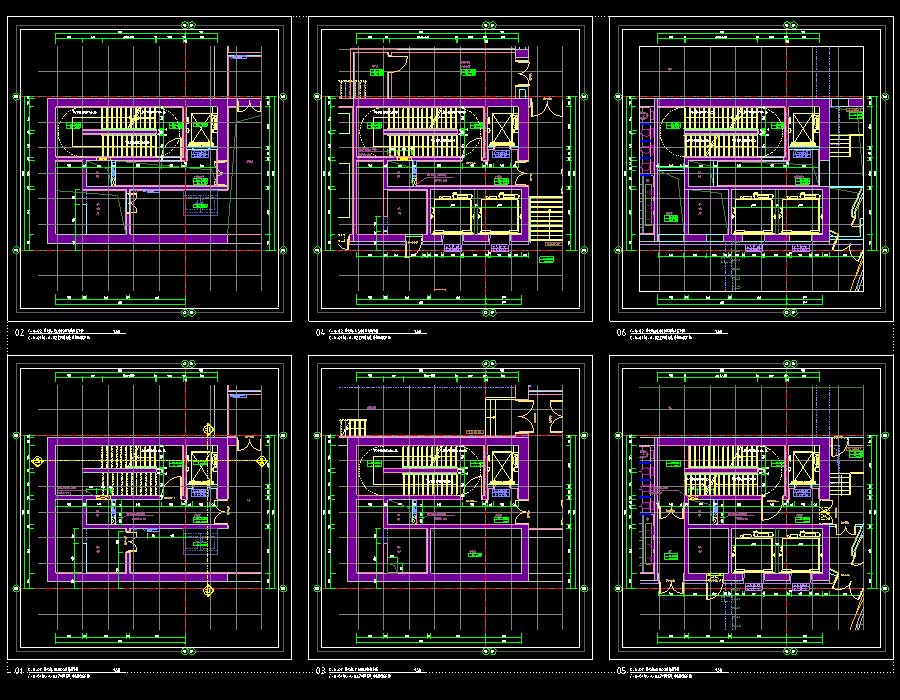

说明：某中高层歌剧院建筑施工图（知名事务所），抗震设防烈度为7度(第一组0.10g、Ts=0.45s)，主体结构为框架剪力墙混凝土结构，贝壳结构、入口门厅屋面为钢结构。建筑高度为歌剧院60米 (构筑物高度90米)，多功能剧院36米 (构筑物高度56米)，地上层数7层，地上裙房1层，地下层数为3层(含-4.50的海岛地坪层)，总建筑面积为59000平方米。图纸内容含：建筑说明，节能说明，消防设计说明，卫生间系统设计说明，竖向系统设计说明，室内消火栓箱设计说明，总平面图，轴网定位图，消防总平面图，平面图，立面图，剖面图，消防分区图，消防平面图，排烟分区平面图，疏散出口示意图，排烟天窗布置图，卫生间详图、点位图，歌剧院平面详图，隔声房间详图，门窗大样，竖向系统平面位置示意图，核心筒详图，大样图，楼梯大样图，台阶大样图，坡道大样图，自动扶梯详图，公共运输系统标准自动扶梯立剖面大样图，公共运输系统标准自动扶梯细部节点图，集水坑详图，消防水池详图，地下室外墙防水节点图，地下室管沟详图，幕墙详图，室外节点详图，管井详图，幕墙轮廓生成解释图，幕墙环向分格图，钢架示意图，歌剧院、多功能剧场螺旋渐开线天窗总览图、纵剖面图，歌剧院侧面玻璃围护立面图、后区玻璃围护立面图，幕墙剖面图，玻璃围护立面图，幕墙分缝控制图，裙房形体关系三维图，裙房立面图，裙房石材饰面墙体关系三维图，门窗五金配置表，材料做法表，房间做法选用表，室外区域材料做法表，门窗统计表等等。
