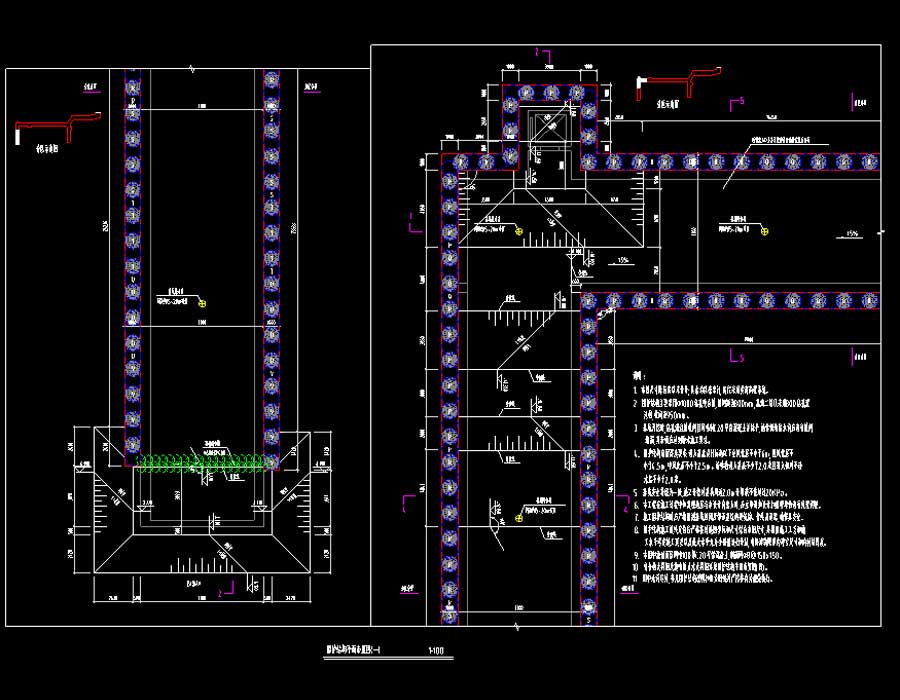

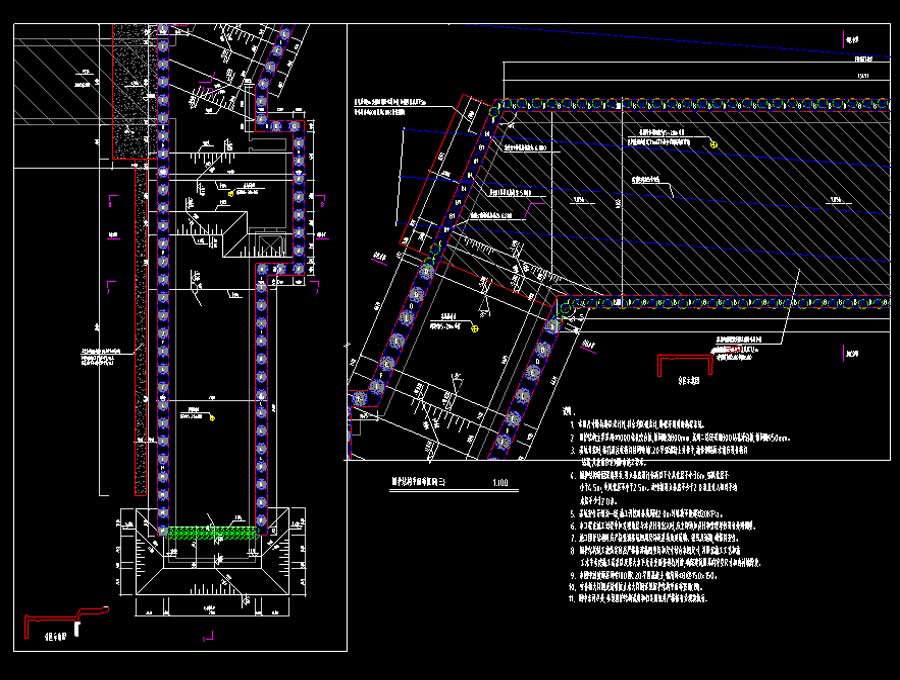

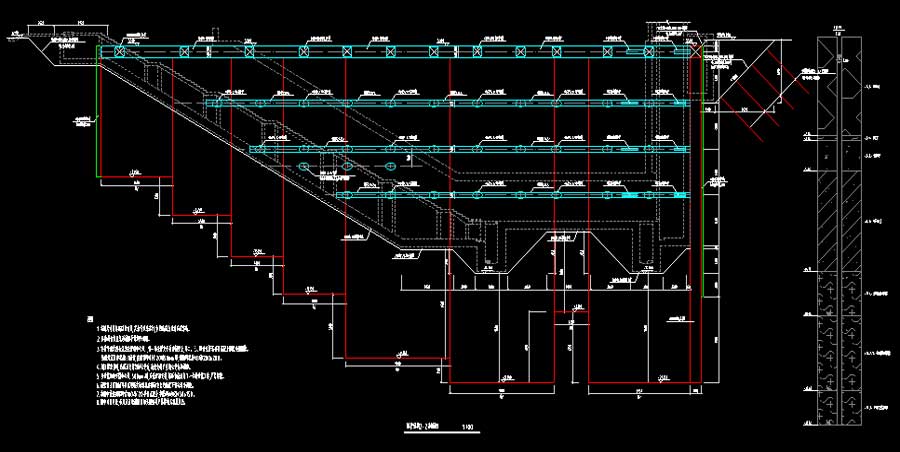

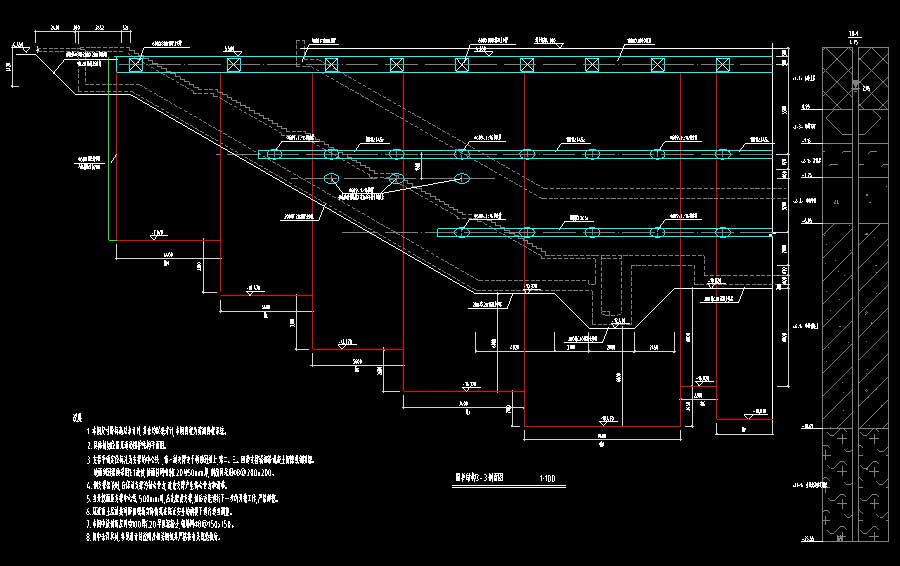

说明:某地铁站地下通道主体工程围护结构施工图,抗震设防烈度为7度。通道总长约315m,标准段结构内净宽为6.5m,局部结构内净宽为10.3m,结构内净高为3.5m。通道主体设计使用年限为100年,设置压顶梁、抗浮压板处围护结构设计使用年限为100年,其余围护结构为临时结构。主体工程实施时,采用顶管法进行下穿,工程实施过程中,加强管线监测,发现异常应及时通知各方开会商讨解决措施。图纸内容含:围护结构设计说明,围护结构总平面图,围护结构平面布置图,围护结构支撑平面布置图,围护结构剖面图,钻孔桩配筋图,围护结构大样图,桩间挡板大样图,钢支撑与钢围檩大样图,围护结构监测平面布置图,围护结构监测标准断面图,降水井大样图,主要施工步骤图,锚索影响段施工步骤图。
结构类型:其它基础类型:抗震烈度:7度抗震风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2016
