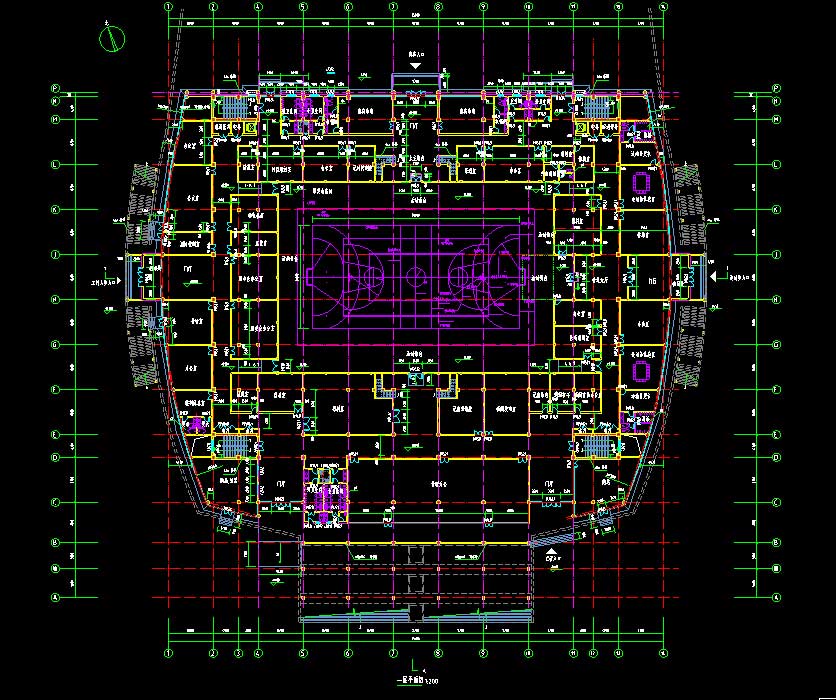

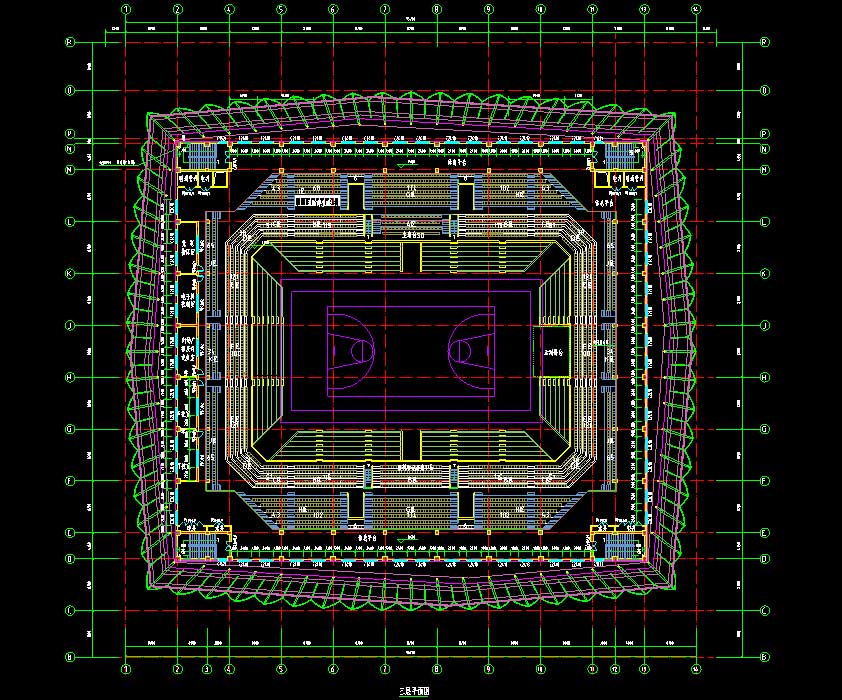

说明:某体育中心项目多专业施工图,包括体育场、主馆及全民健身中心,抗震设防烈度为6度,主要结构形式为钢筋混凝土框架结构。其中,体育场建筑高度为22.8米,建筑面积为26062.84平方米;主馆建筑高度为24米,建筑面积为1360平方米(不计地下建筑面积);全民健身中心建筑高度为22.37米,建筑面积为9547平方米(不计地下建筑面积)。图纸内容含:建筑说明,平面图,立面图,剖面图,立面幕墙图,节点大样图,阳光板平面投影定位图,主馆石材分隔示意图,室外楼梯平台大样图,屋面标准大样图,屋面避雷、屋脊、檐口节点大样图,屋面电动开启侧窗节点图,石材安装节点大样图,羽毛幕墙下口吊顶、檐口铝板大样图,玻璃幕墙安装节点图,羽毛铝板大样图、剖面图、节点大样图,室外架空连廊包铝板节点图,室外架空连廊铝条板吊顶大样;檩条布置图,檩条布置剖面图,副馆节点图,主馆节点图,拉索平面布置图,体育场剖面图、节点图。专业包括建筑、结构。
建筑面积:26062.84,1360,9547㎡地上层数:建筑高度:22.8,24,22.37m地下层数:高度类别:图纸深度:方案,施工项目地址:安徽省设计时间:2015建筑风格:现代效果图:无
