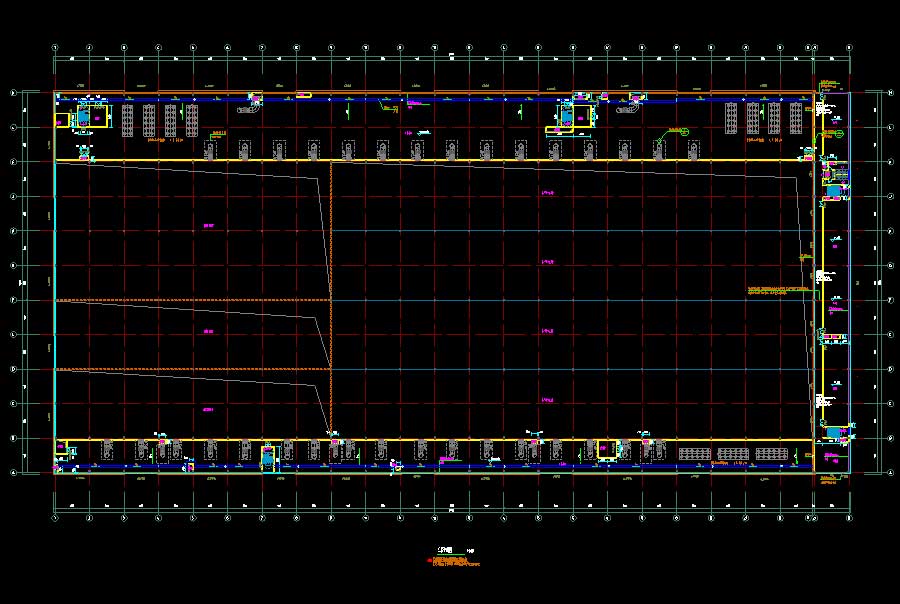

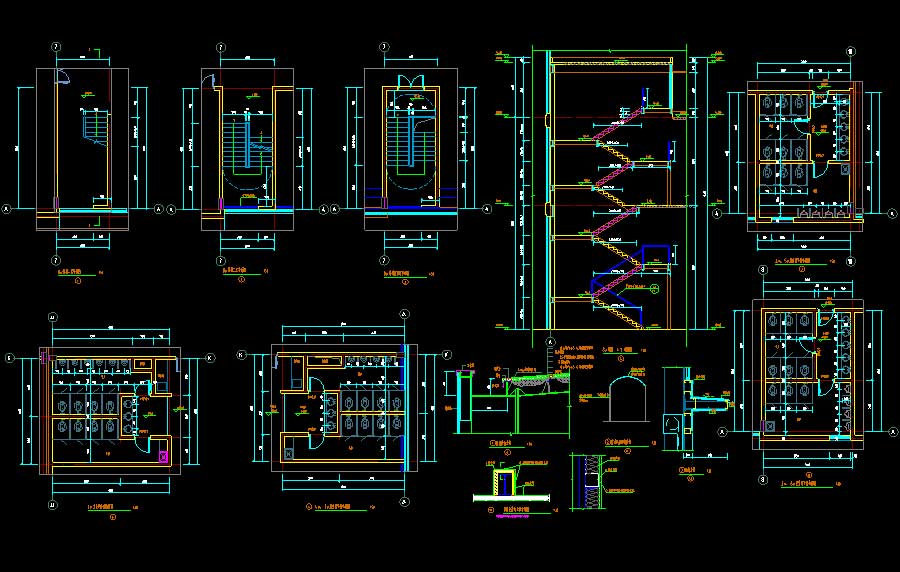

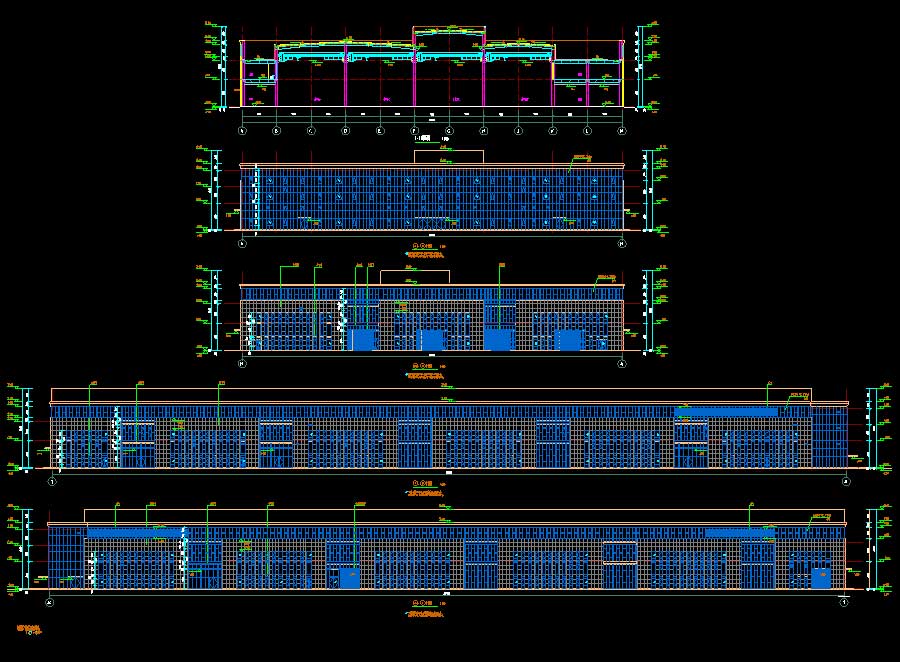

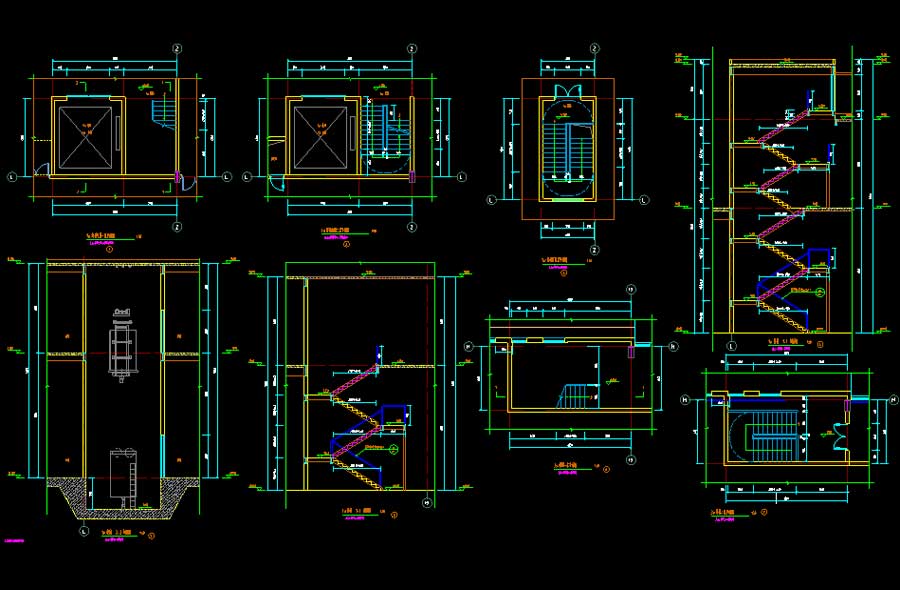

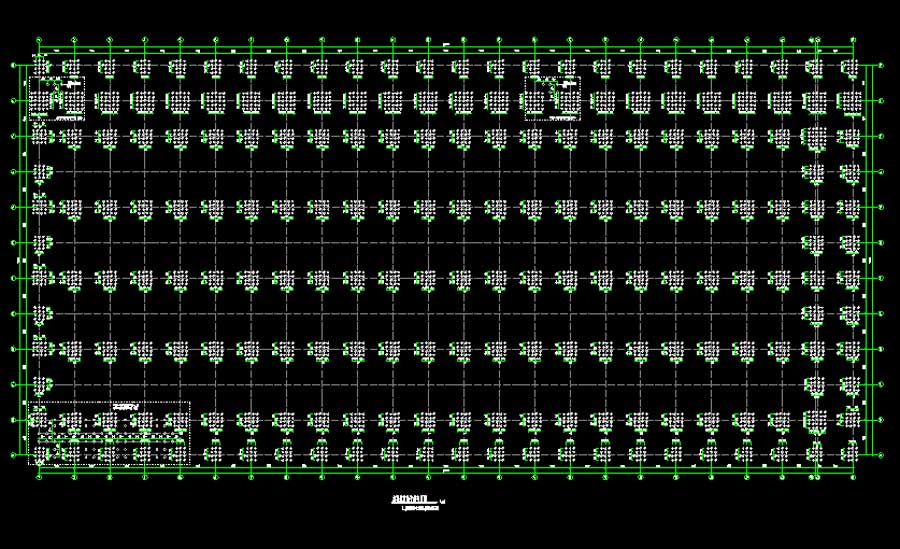

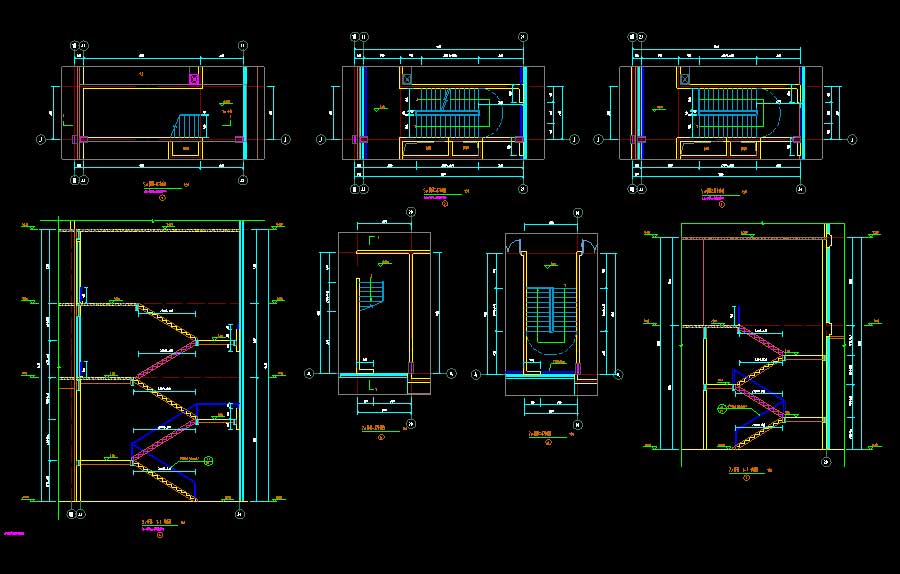

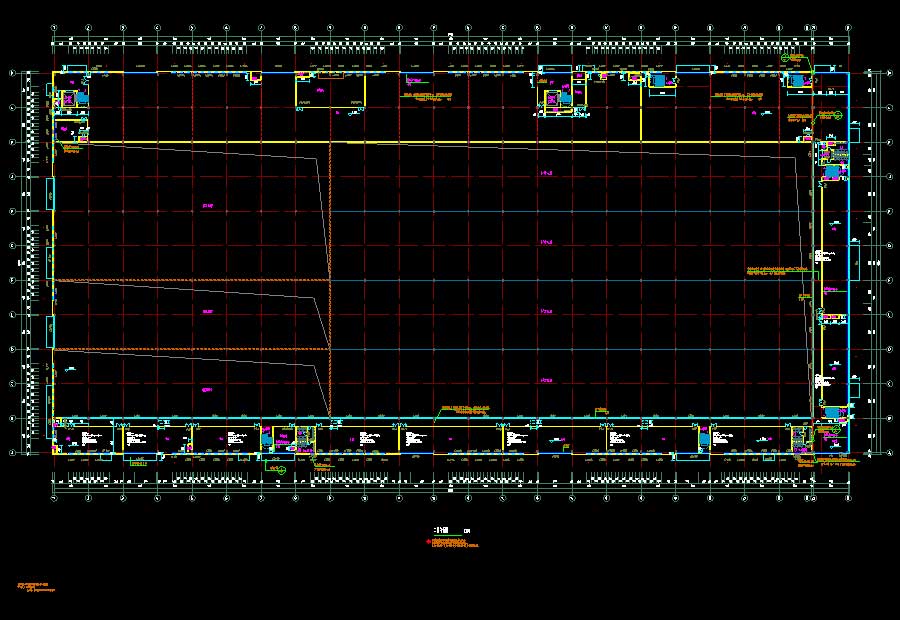

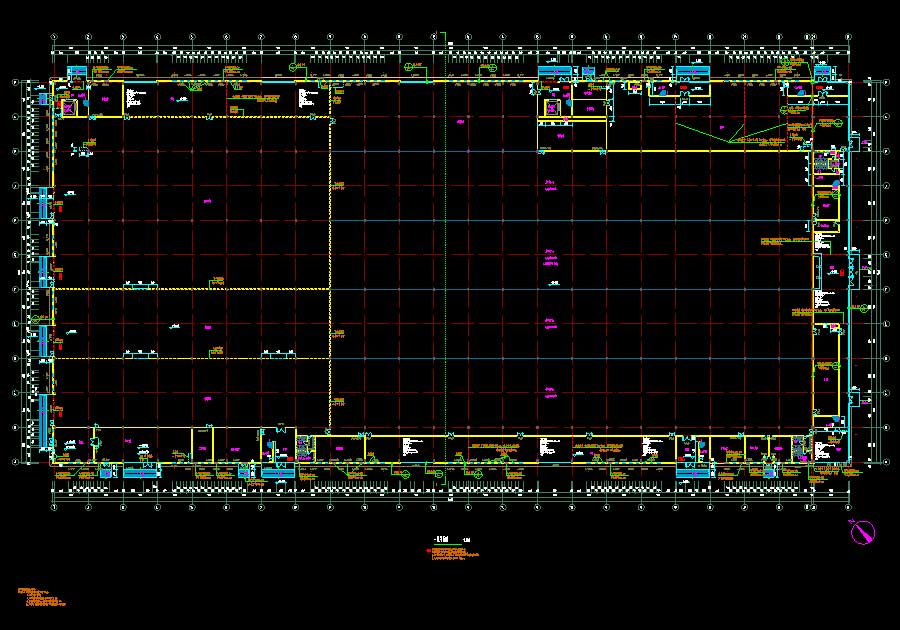

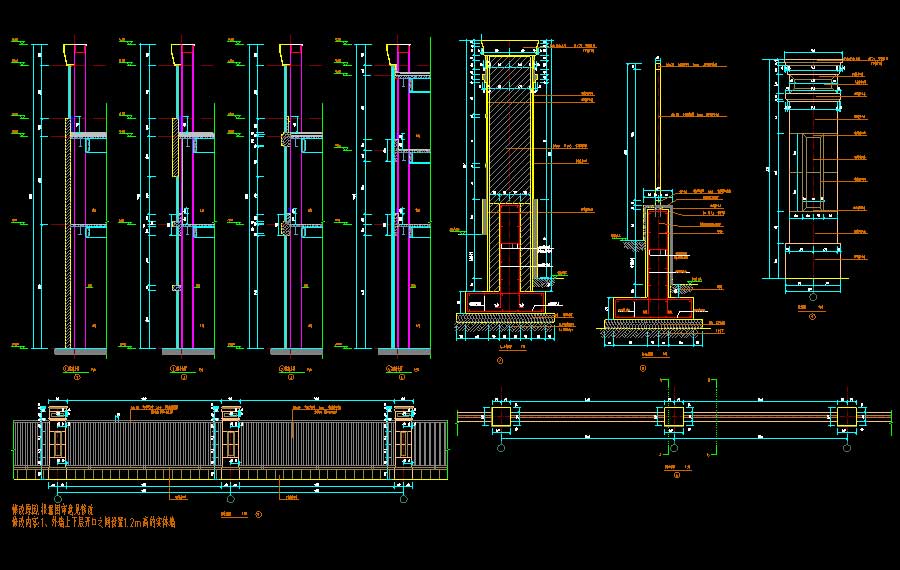

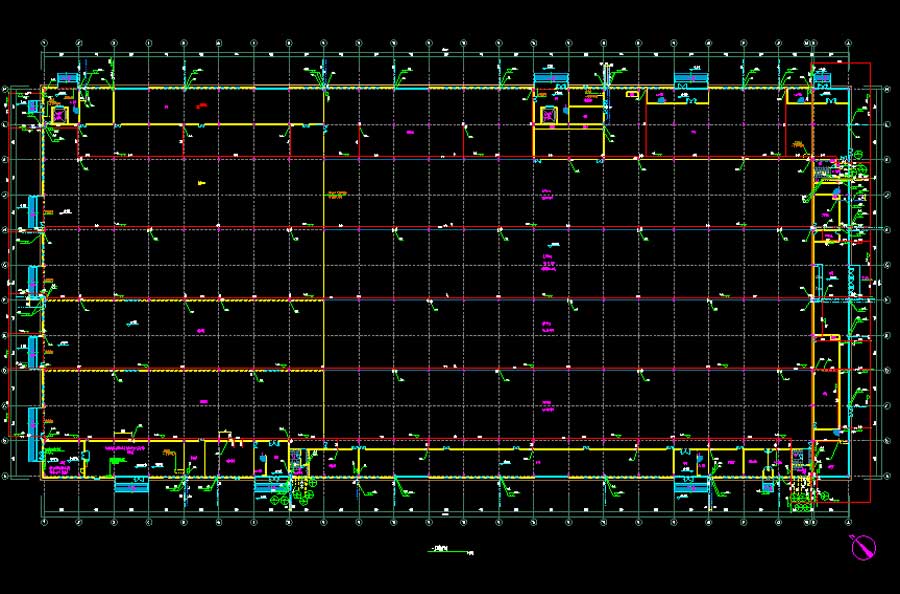

说明:某低层生产厂房全专业施工图(电气缺说明),抗震设防烈度为6度,主要结构形式为钢结构排架结构,建筑高度为20.9米,地上层数3层,总建筑面积为28368平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯电梯大样,卫生间大样,节点大样,墙身大样,门窗大样;给排水说明,给排水平面图,消防泵房及消防水箱大样图,卫生间给排水大样图,给水及消火栓系统展开图,排水系统展开图;结构说明,混凝土结构总说明,焊缝大样图,水泥搅拌桩平面布置图,基础平面布置图,短柱平面布置图,锚栓平面布置图,钢柱平面布置图,二层钢梁平面布置图,二层结构平面布置图,轻钢屋面屋顶结构布置图,吊车梁布置图,柱间支撑布置图,屋顶檩条布置图,钢架大样图,吊车梁大样图,楼板节点图,柱脚节点图,节点图,楼梯结构图;照明平面图,照明配电系统图,动力平面图,配电系统图;暖通说明,空调水管平面图,空调通风平面图,排烟平面图,空调系统图,设备安装详图,风机、空调箱、风机盘管安装示意详图,风管、水管安装示意详图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:28368㎡地上层数:3层建筑高度:20.9m地下层数:高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2018建筑风格:现代效果图:无
