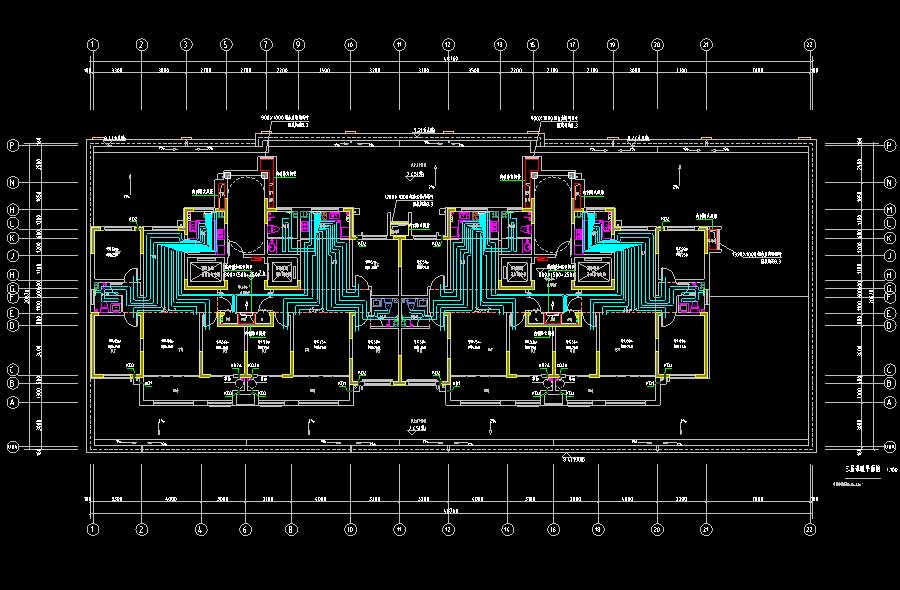

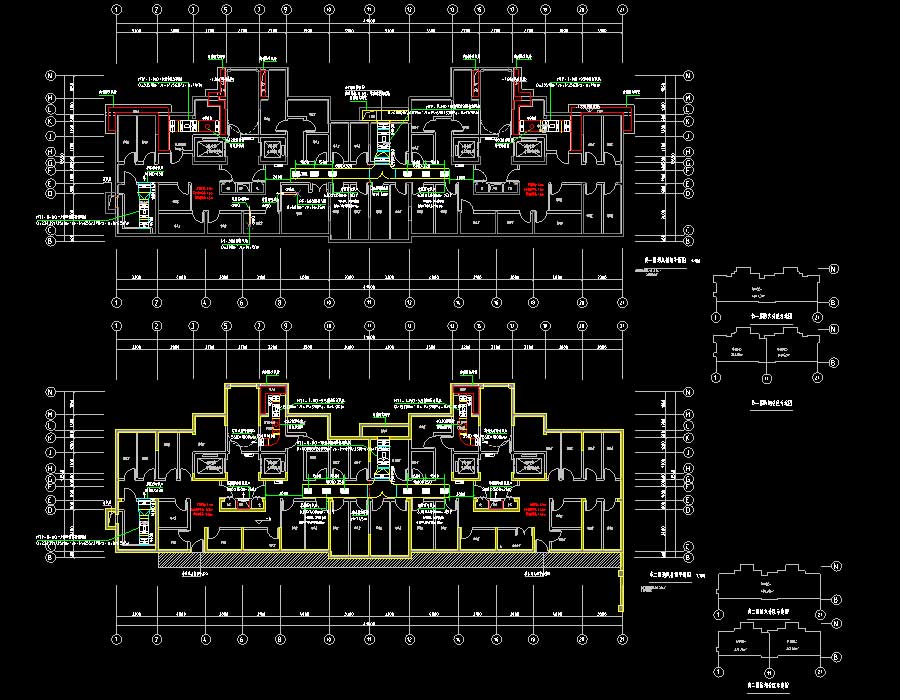

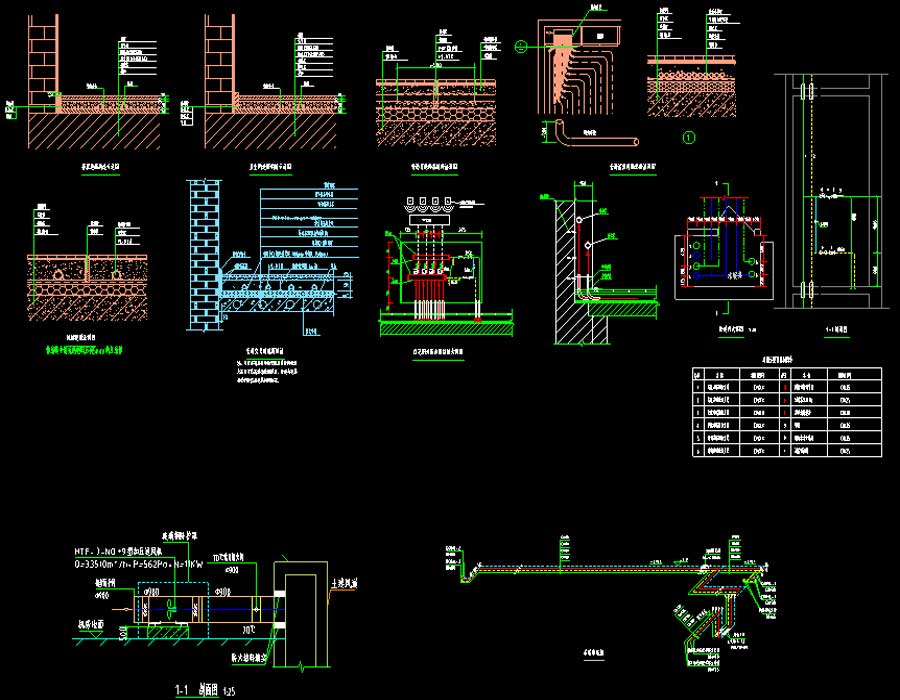

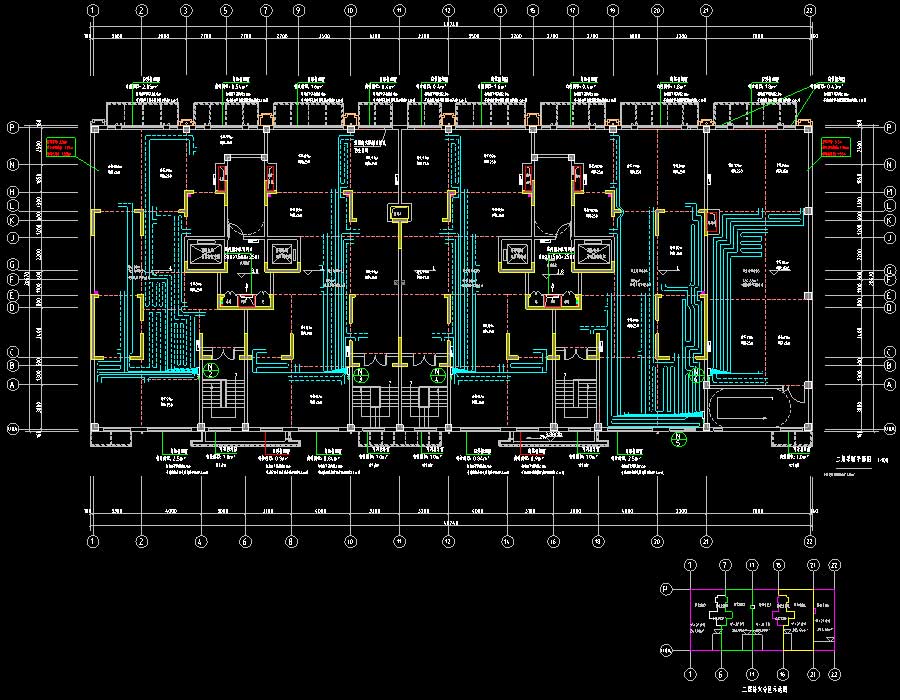

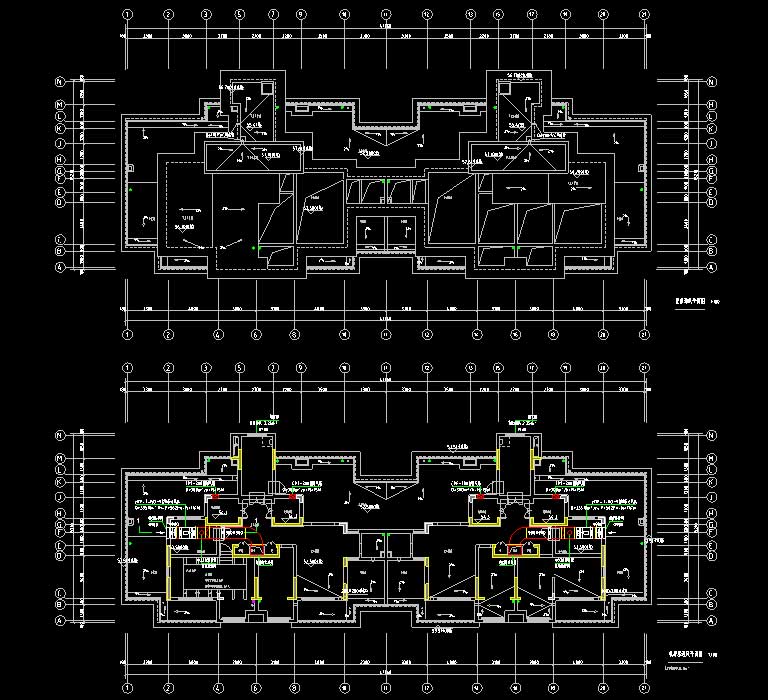

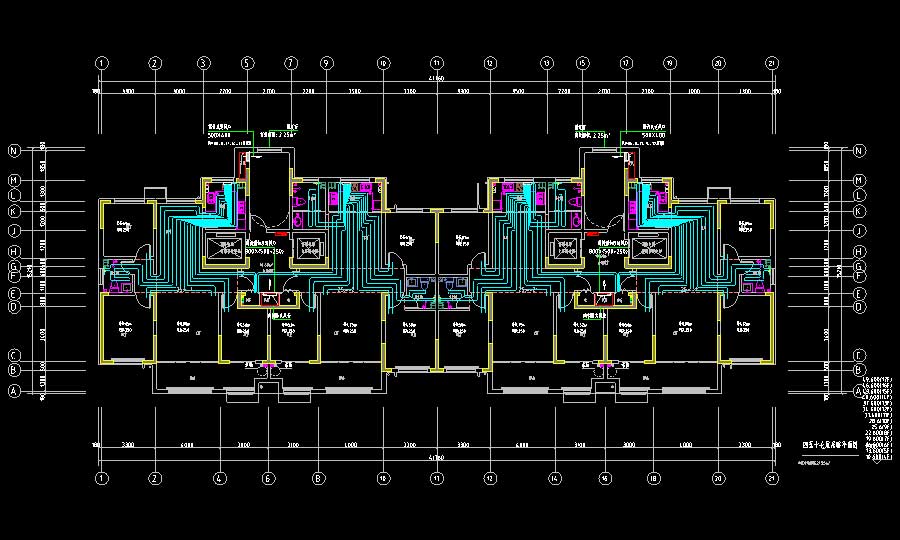

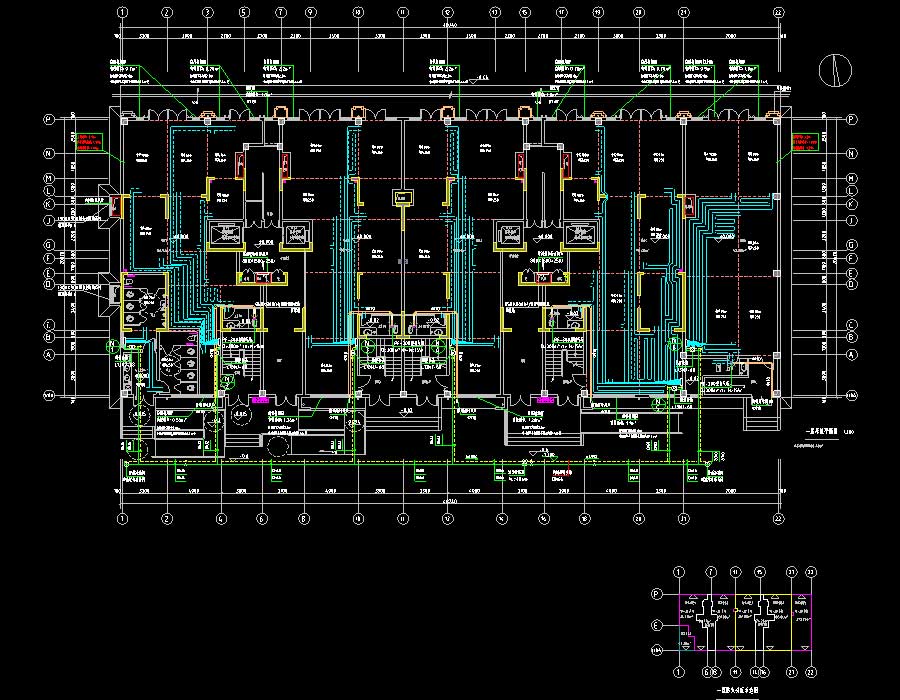

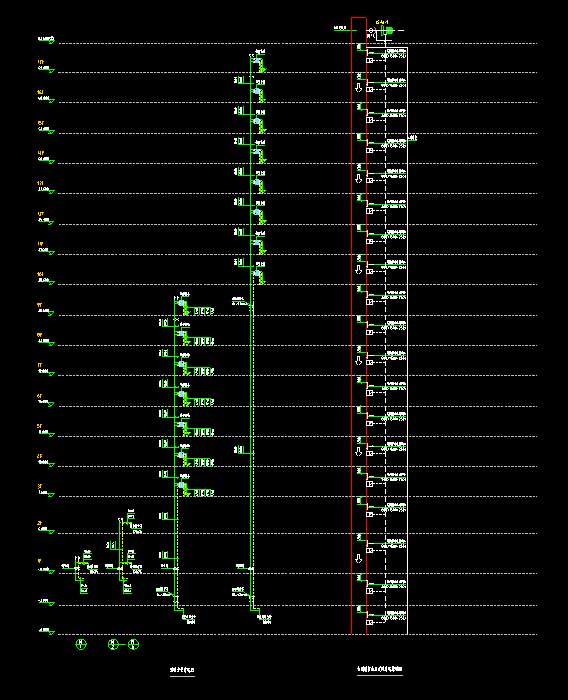

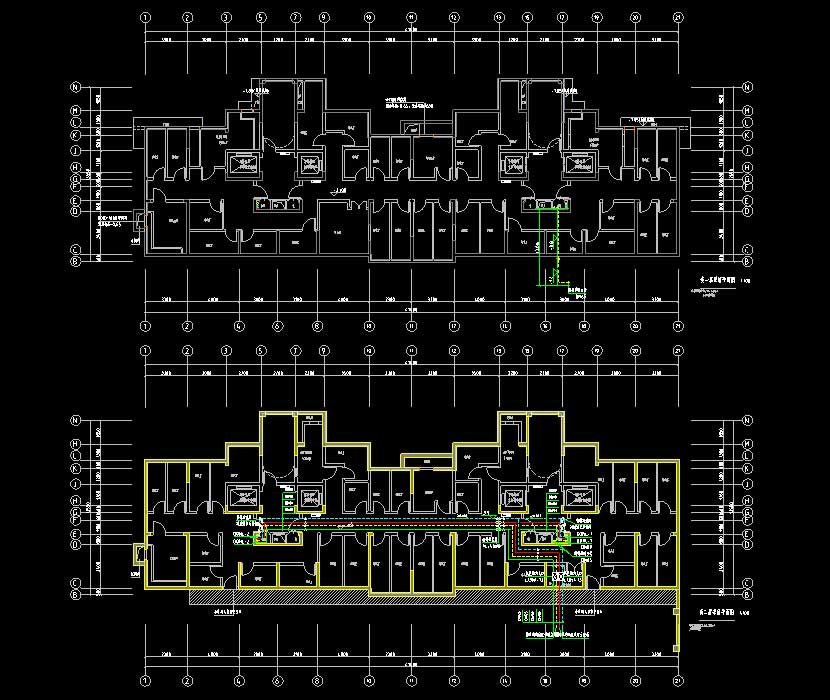

说明:某高层住宅楼暖通施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,建筑高度为53.4米,地上层数17层,地下层数为2层,总建筑面积为10886.23平方米。图纸内容含:暖通设计施工说明,绿色建筑设计专篇,采暖系统图,采暖立管系统图,合用前室加压送风系统原理图,防烟分区示意图,通风排烟平面图,采暖平面图,机房层、屋顶通风平面图,管道井大样图,住宅用分集水器接管大样图。
冷热源:市政热网空调系统:采暖系统:低温地面辐射采暖系统建筑面积:10886.23㎡建筑高度:53.4m地上层数:17层地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2019
