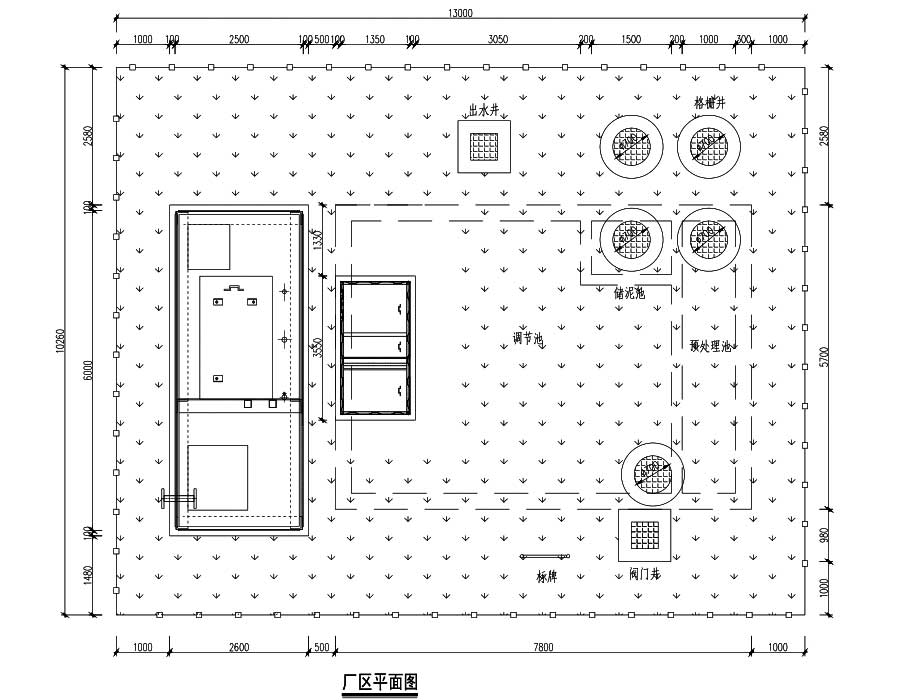

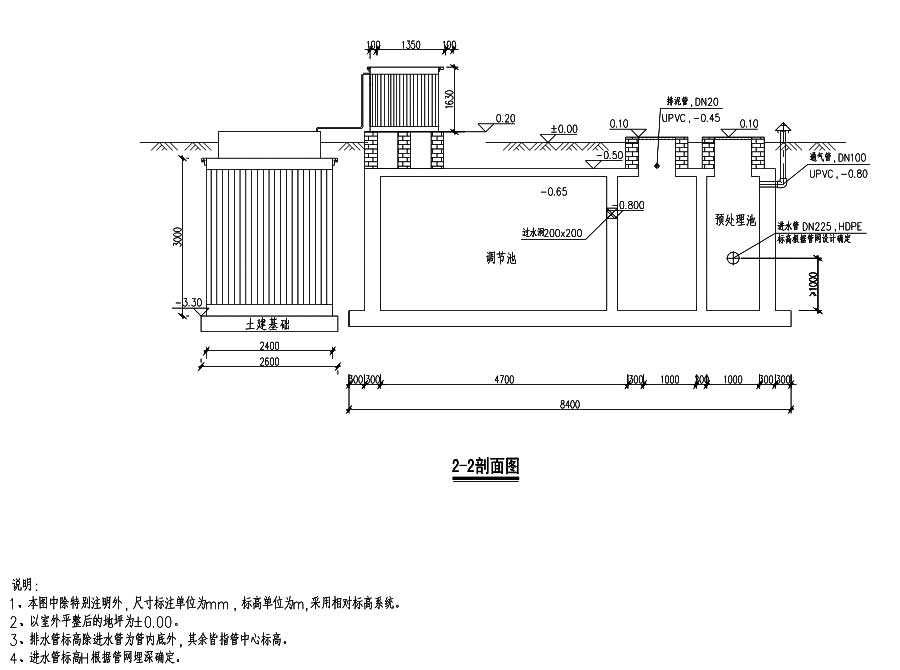

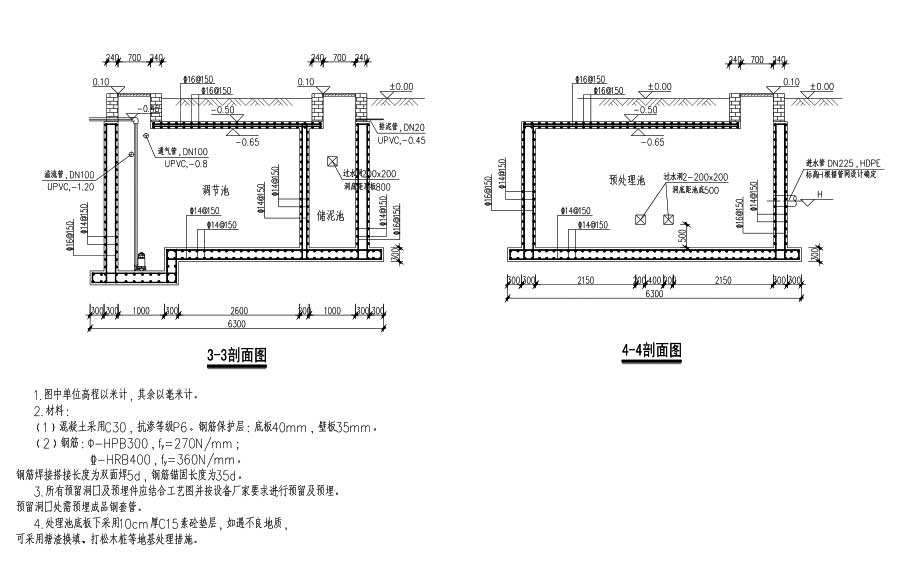

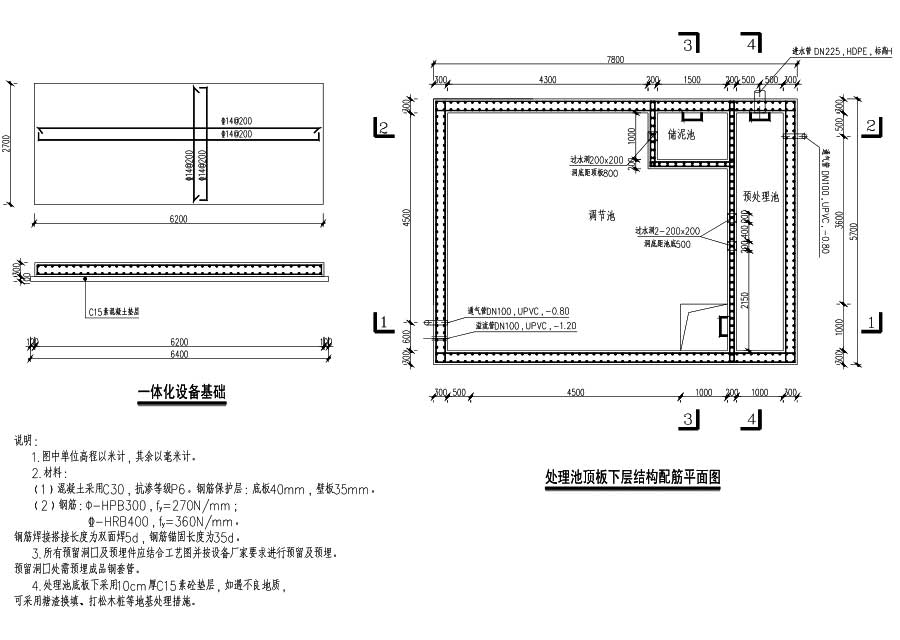

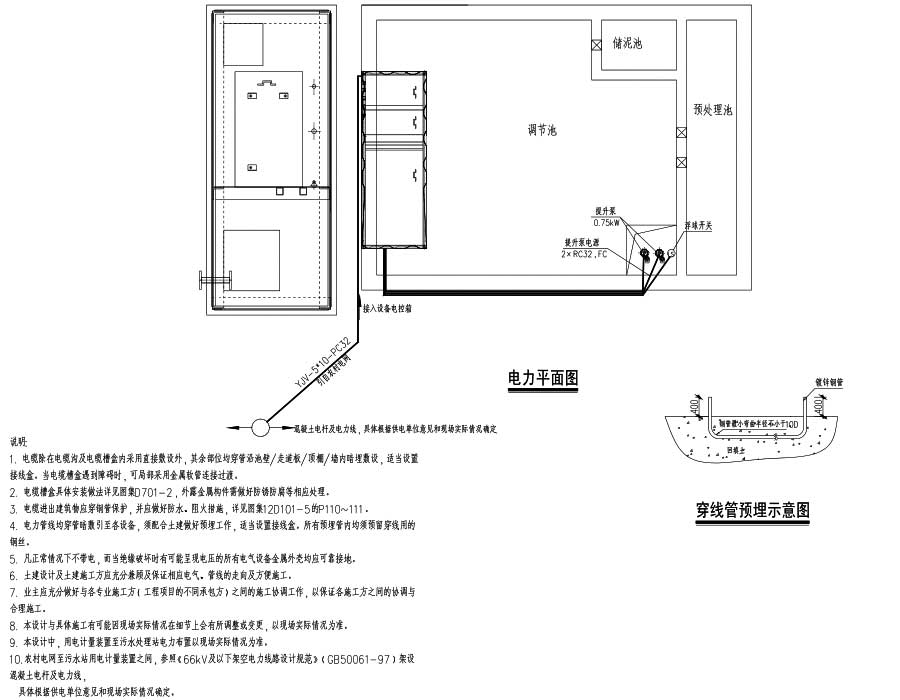

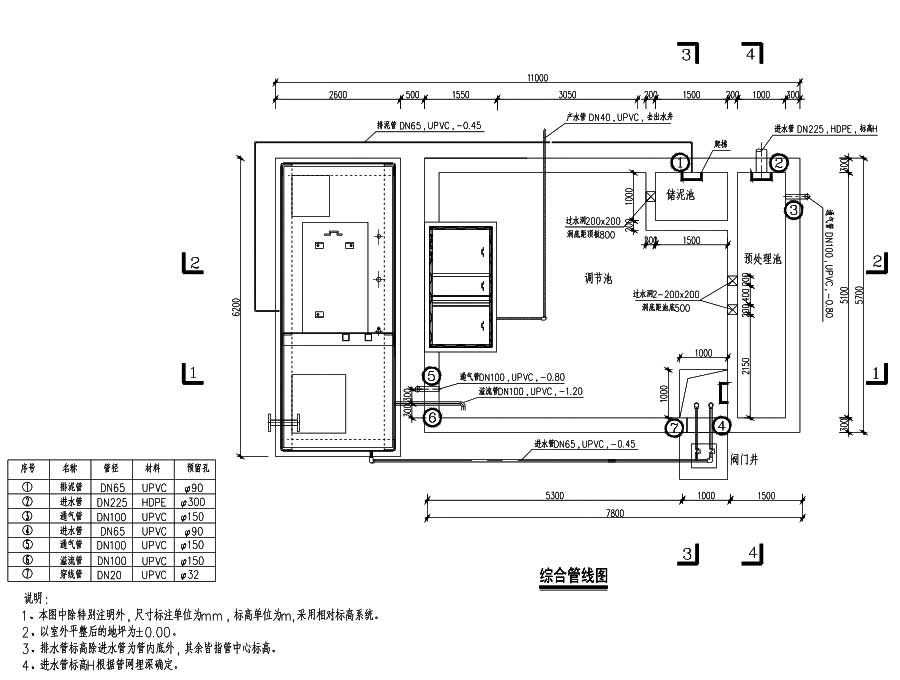

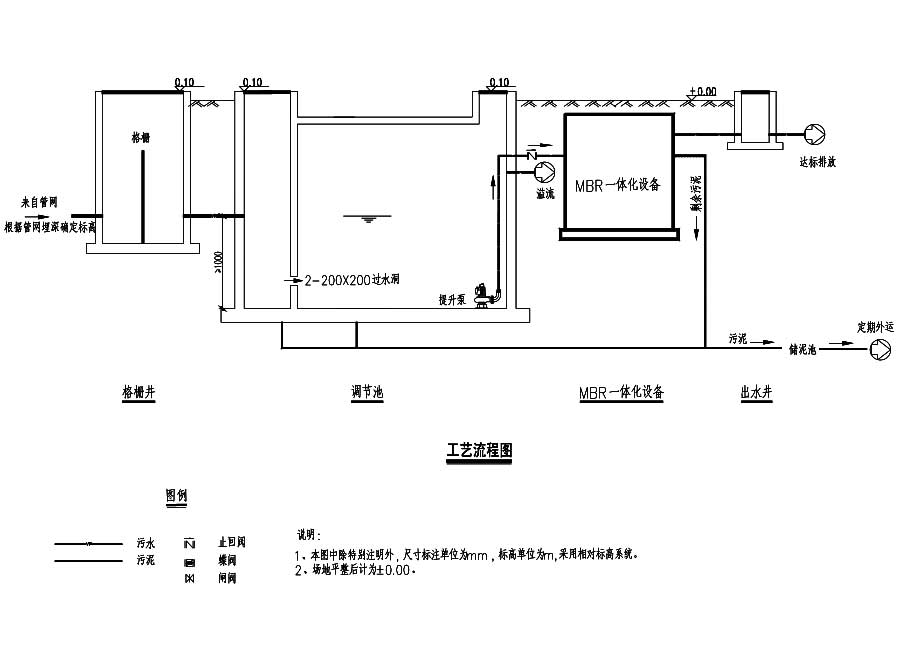

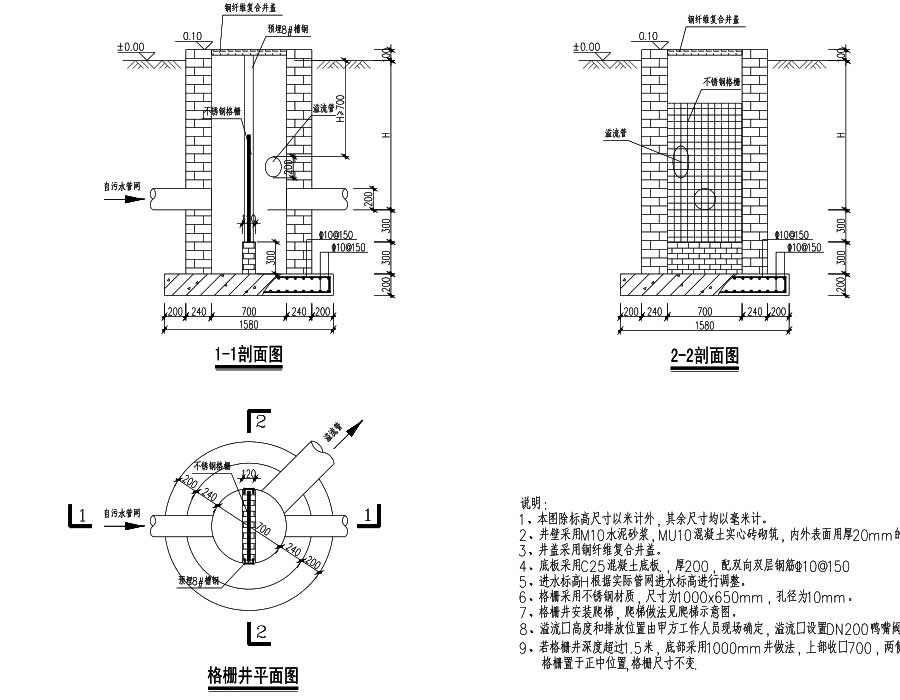

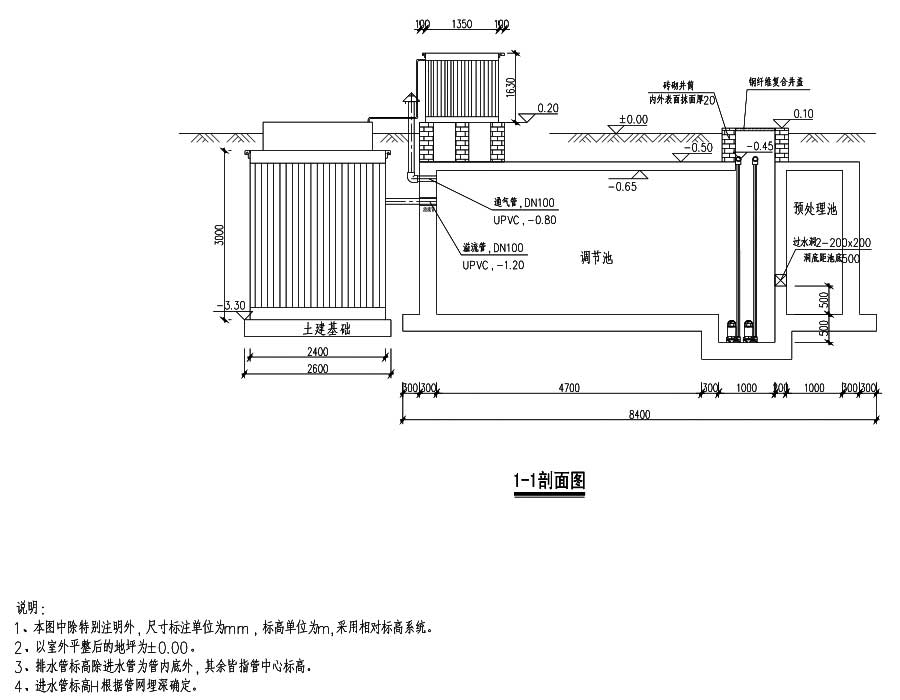

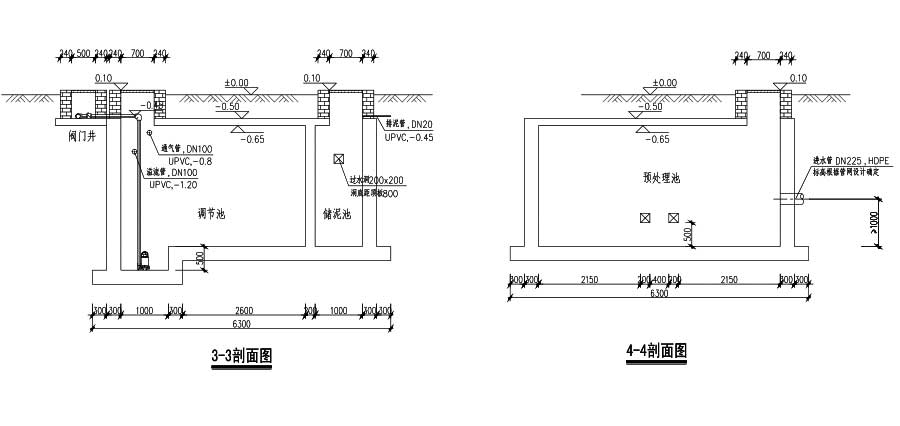

说明:某污水处理站多专业施工图,该套图纸为PDF版。设计规模为100m3/d,抗震设防烈度为7度。工艺流程:生活污水→格栅井→预处理池→调节池→提升泵→MBR一体化设备→排放。采用收水预处理再提升,通过MBR处理技术,最后出达标水。图纸内容含:工艺设计说明,工艺流程图,设备和材料表,厂区平面布置图,综合管线布置图,剖面图;污水处理池结构设计说明,结构配筋平面图,剖面配筋图,格栅井大样图,出水井大样图,地上设备基础大样图;电力平面布置图,防雷接地示意图。
