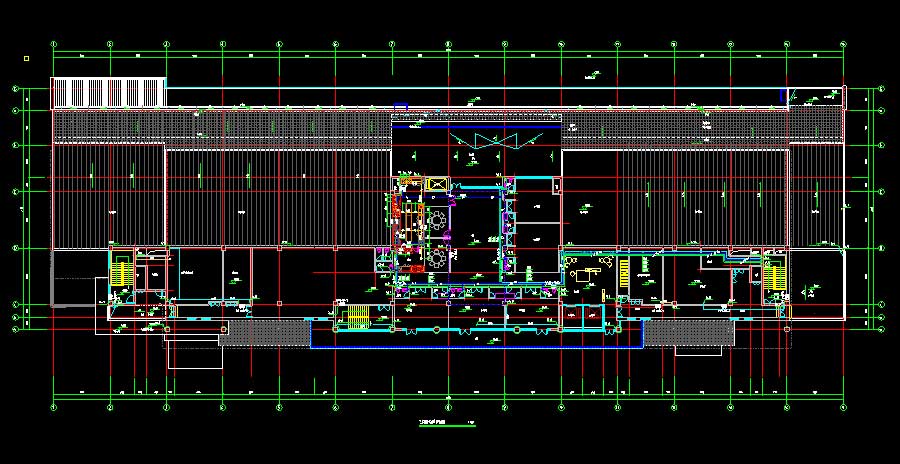

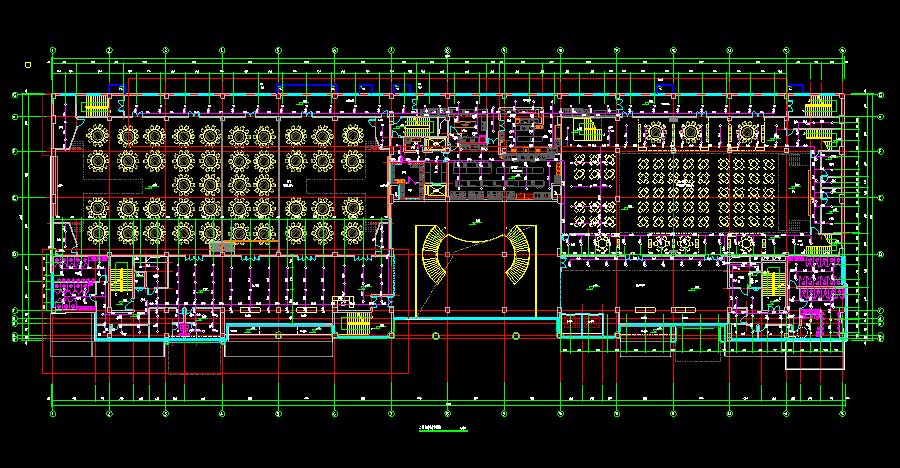

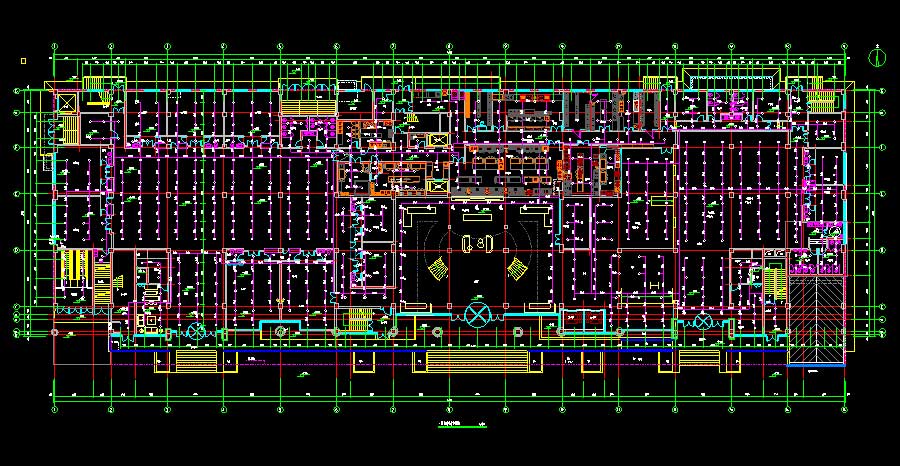

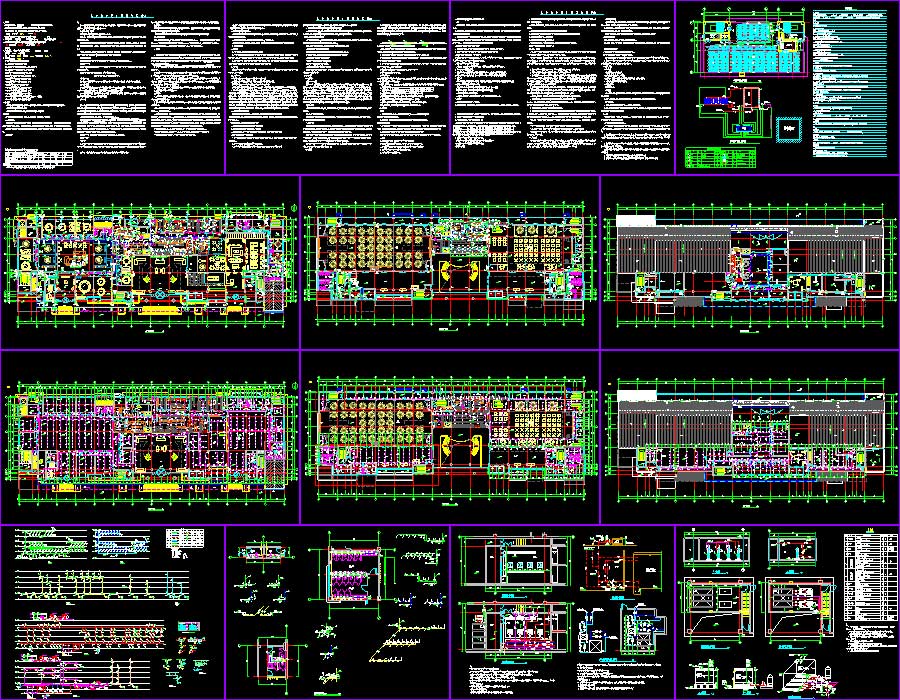

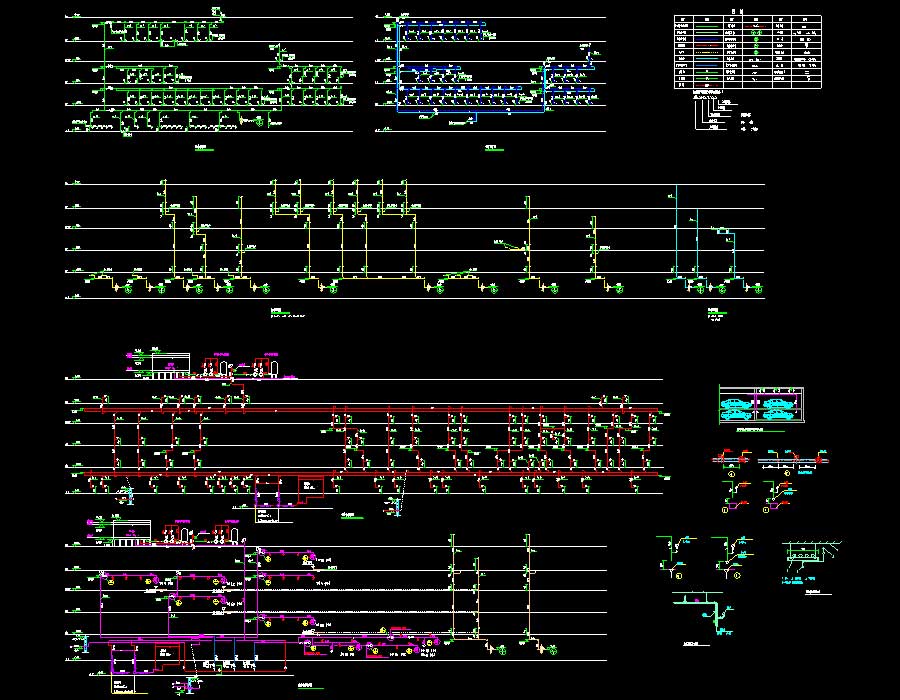

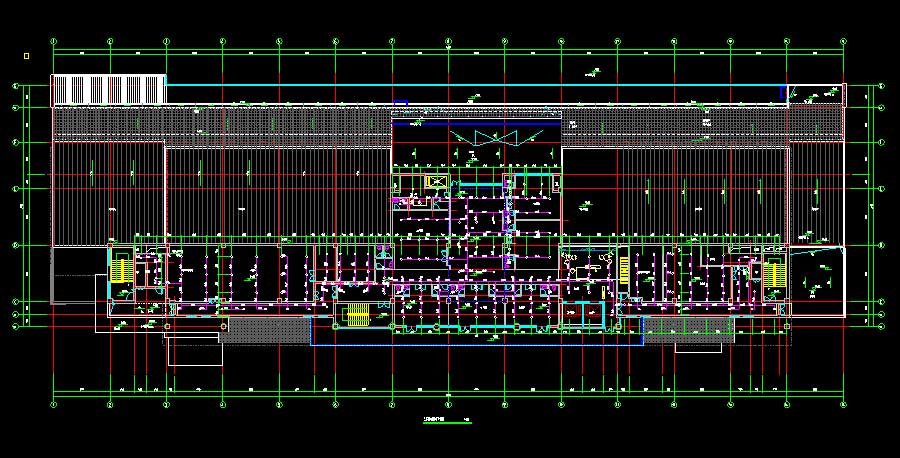

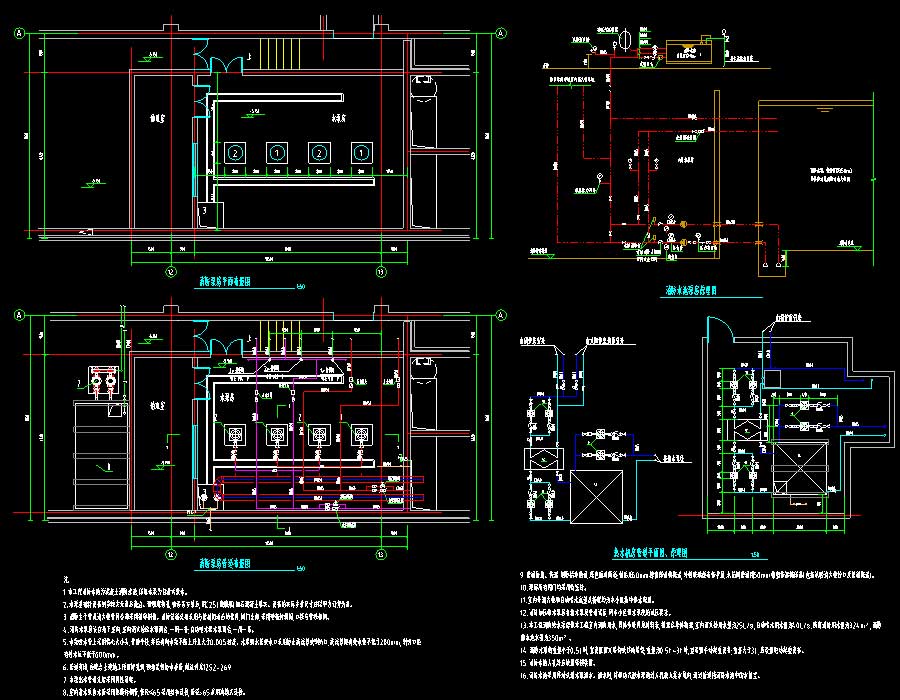

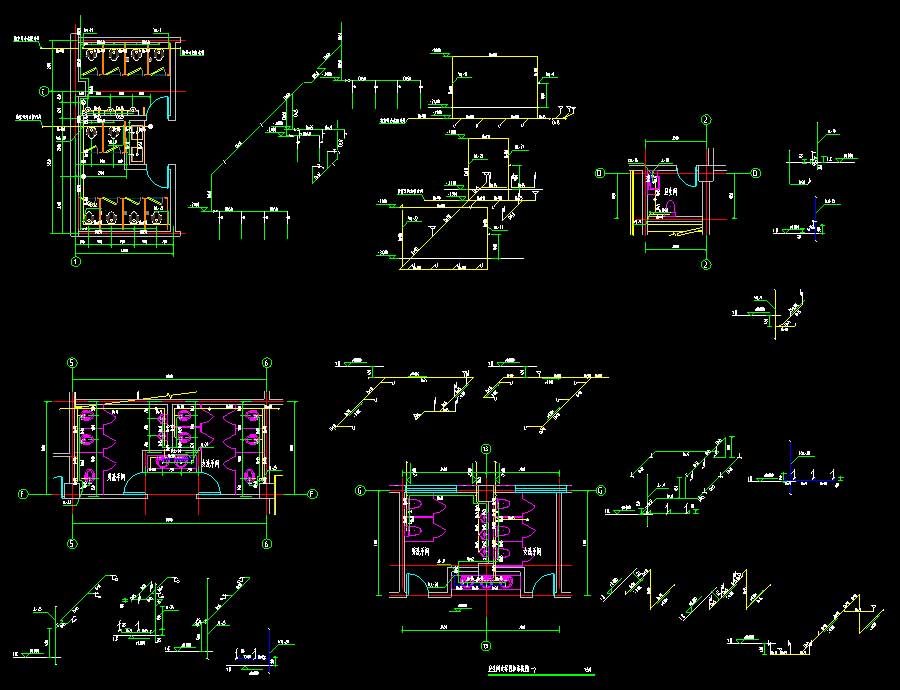

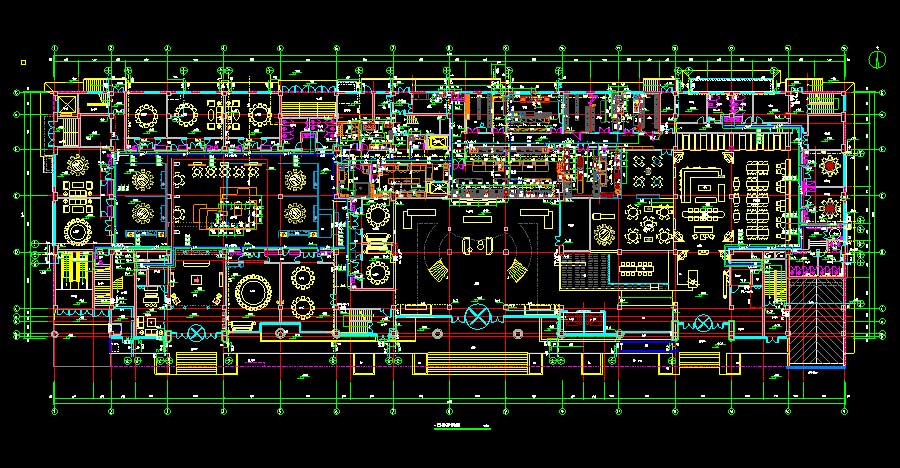

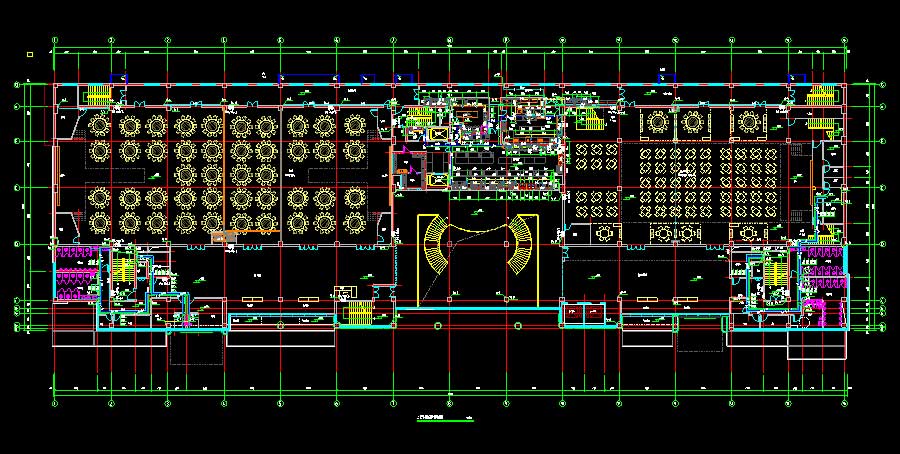

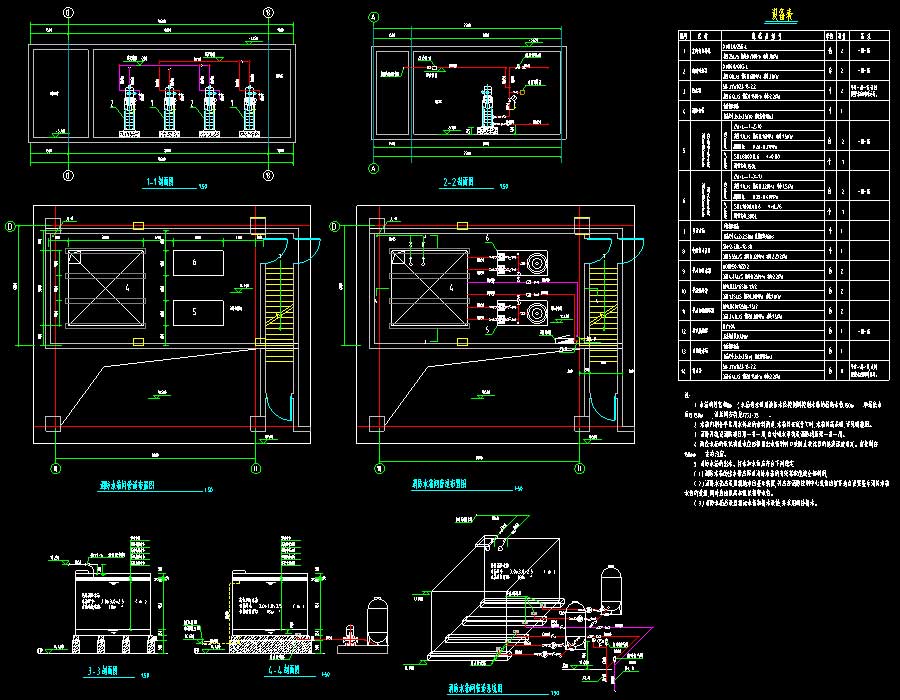

说明:某低层商业综合体给排水施工图,本工程地下一层为超市及地下车库、局部为设备用房,地上一层为主题餐厅、包间、厨房,地上二层为堂会、宴会厅,夹层为设备机房,地上三层为包间、设备机房。抗震设防烈度为8度,主要结构形式为框架结构,建筑高度为22.2米,地上层数3层,地下层数为1层,地上建筑面积为10071.2平方米,地下建筑面积为4599.81平方米(超市面积:2347.23平方米,地下车库面积:2252.58平方米)。图纸内容含:给排水说明,太阳能设计说明,给排水消火栓平面图,自动喷水平面图,屋顶层平面图,给水原理图,热水原理图,污水原理图,雨水原理图,消火栓原理图,自动喷水原理图,卫生间大样图和系统图,集水坑大样图,屋顶太阳能平面布置图,太阳能热水系统工艺流程图,锅炉房热水平面布置图、热水管道布置图,泵房平面布置图、管道布置图,消防水池泵房原理图,机械立体车库内自动喷洒头安装示意图,末端试水装置示意图等等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:25L/S室外消火栓水量:30L/S建筑面积:14671.01㎡建筑高度:22.2m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:山西省设计时间:2018
