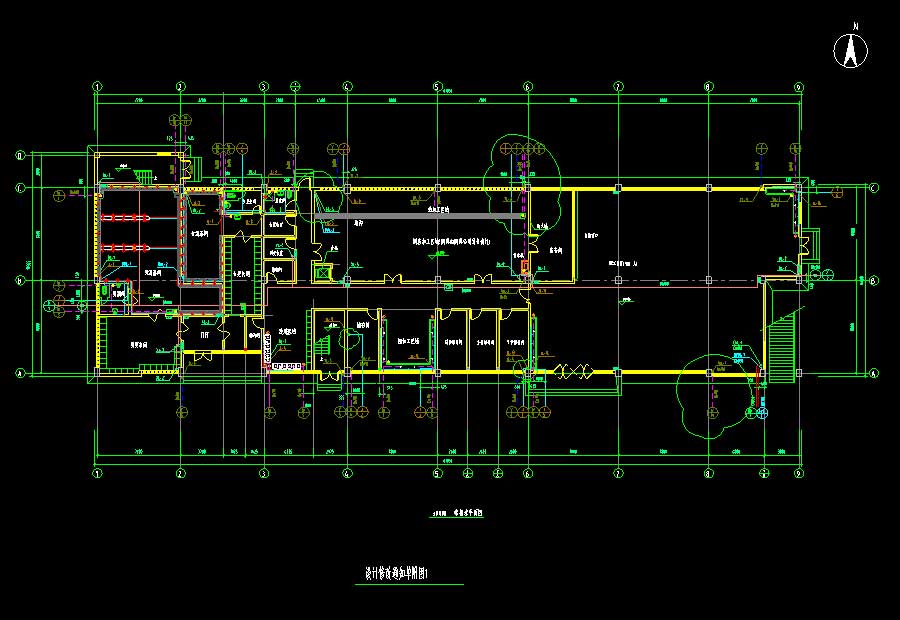

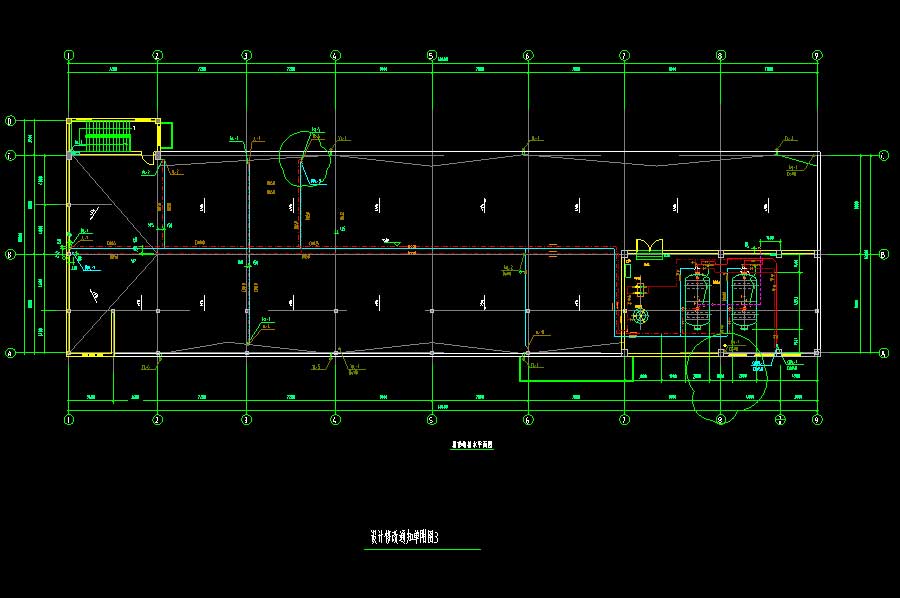

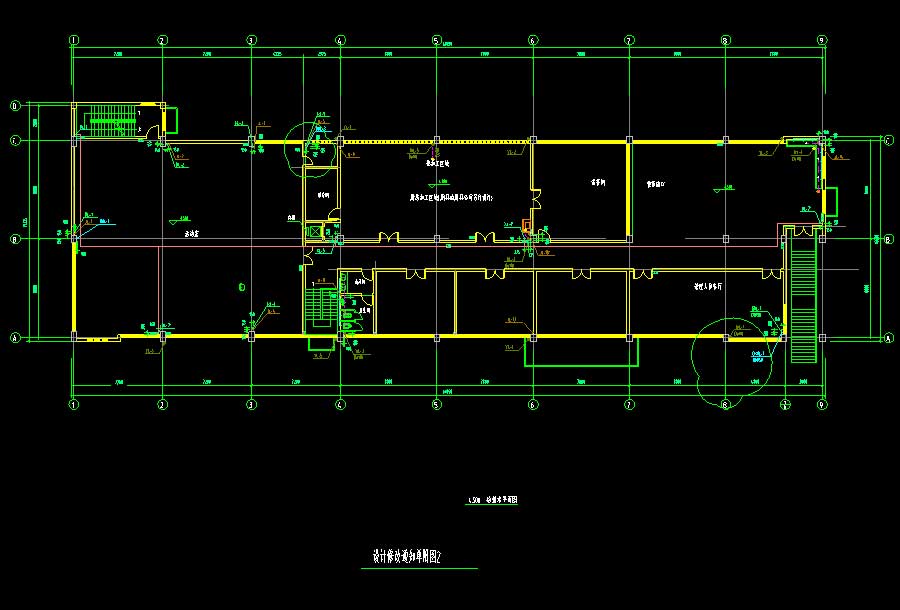

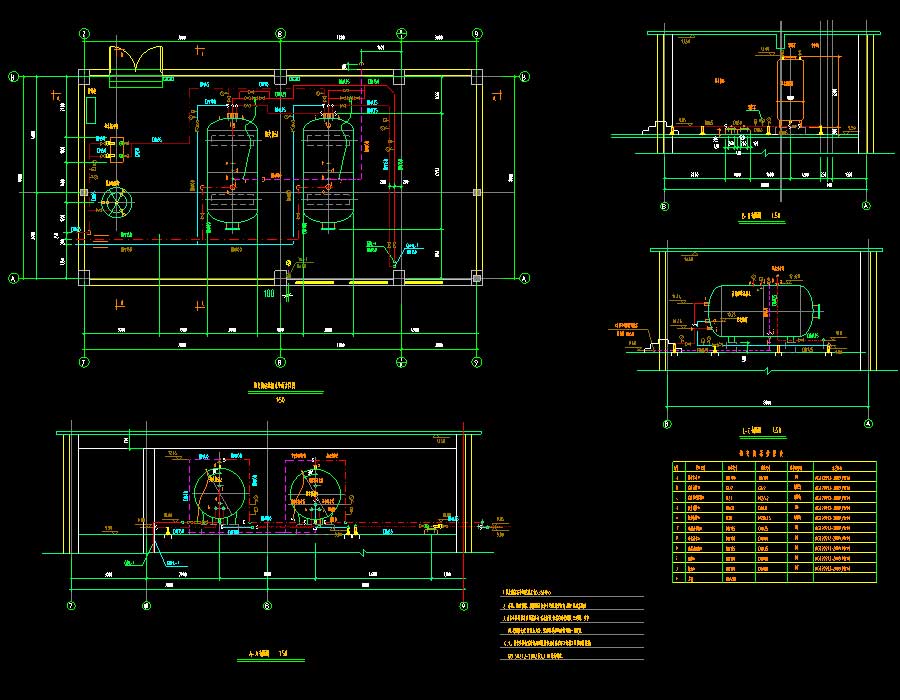

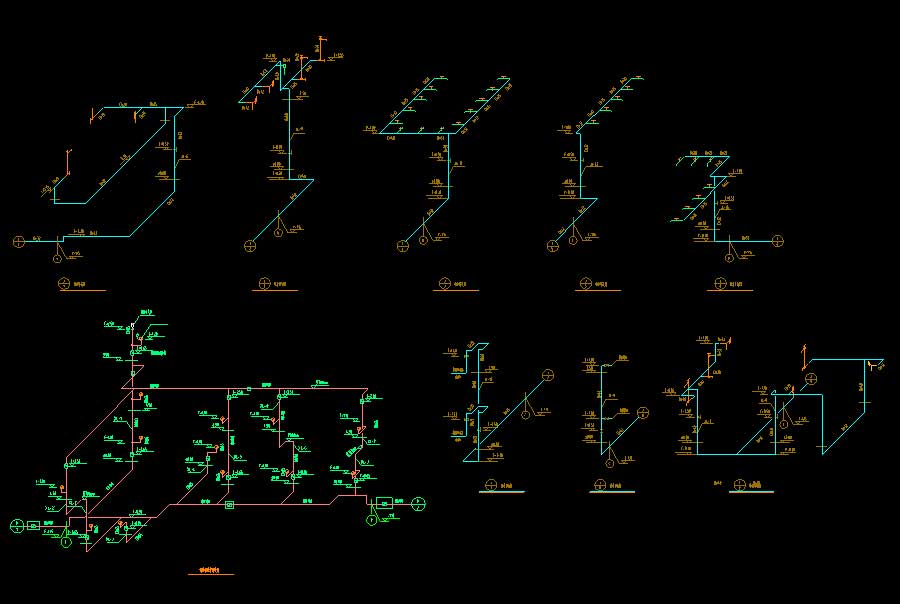

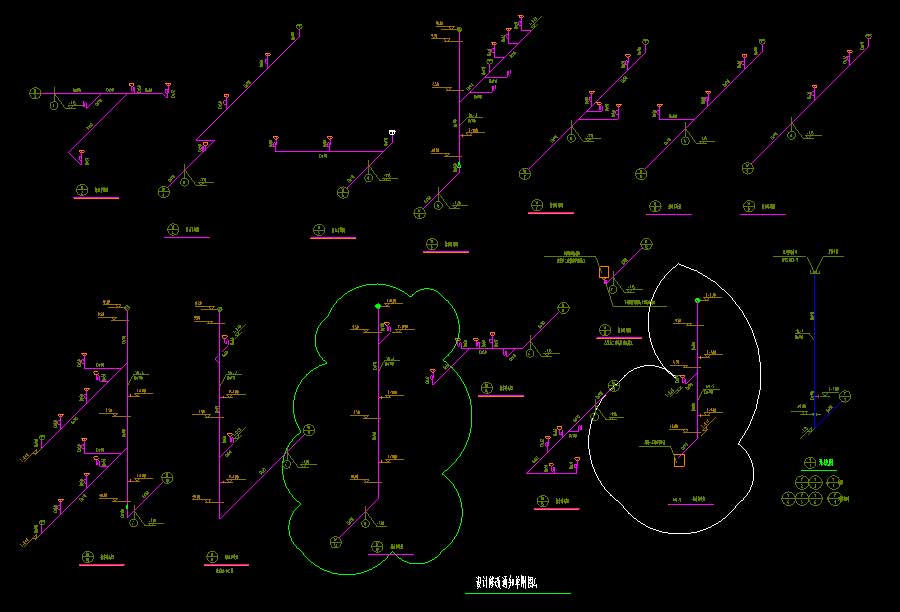

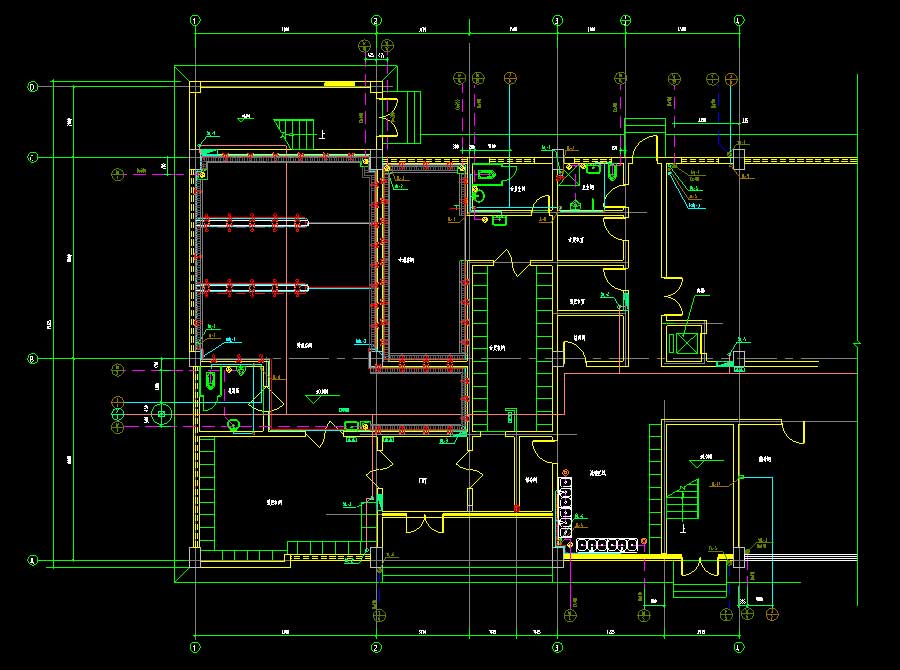

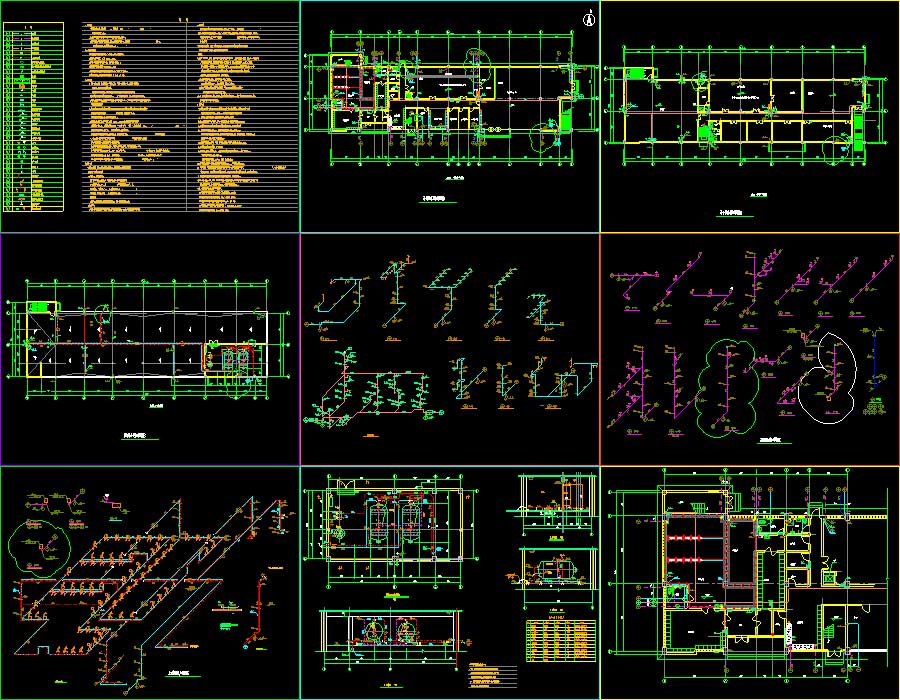

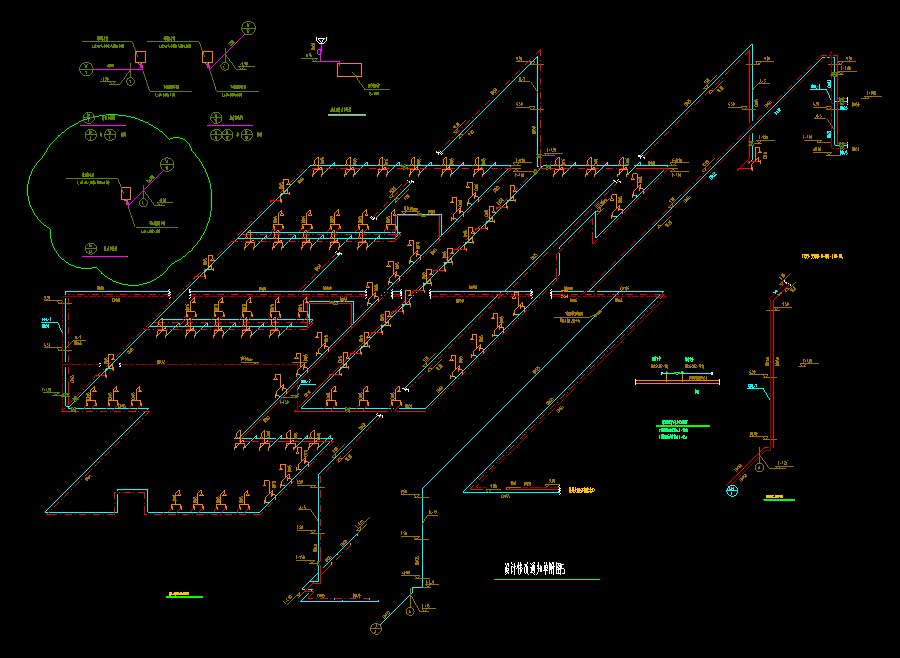

说明:某低层食堂给排水施工图,建筑檐口高度为12.3米,地上层数2层,总建筑面积为933平方米,建筑体积为9933立方米。本楼冷水用水由市政给水管网直供,供水压力约为0.4MPa。图纸内容含:给排水说明,一层、二层给排水平面图,屋面层给排水平面图,热交换站给排水平面大样图,浴室给排水平面大样图,冷热水给排水系统图,消火栓给水系统图,雨水污水排水系统图,热交换站给排水设备一览表,给排水主要材料表。
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :污水系统,雨水系统生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:15L/S室外消火栓水量:20L/S建筑面积:933㎡建筑高度:12.3m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2010
