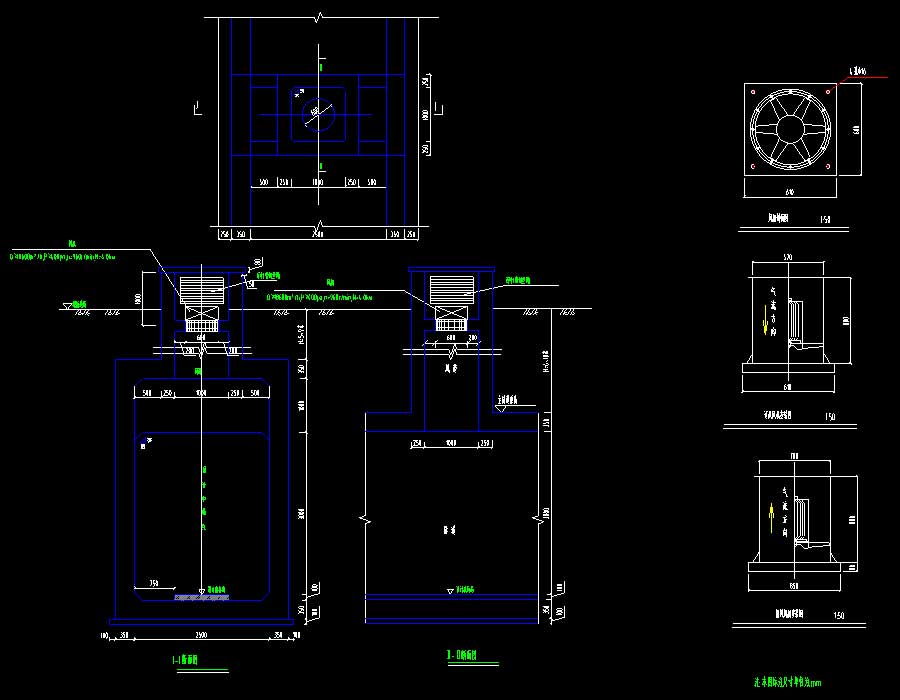

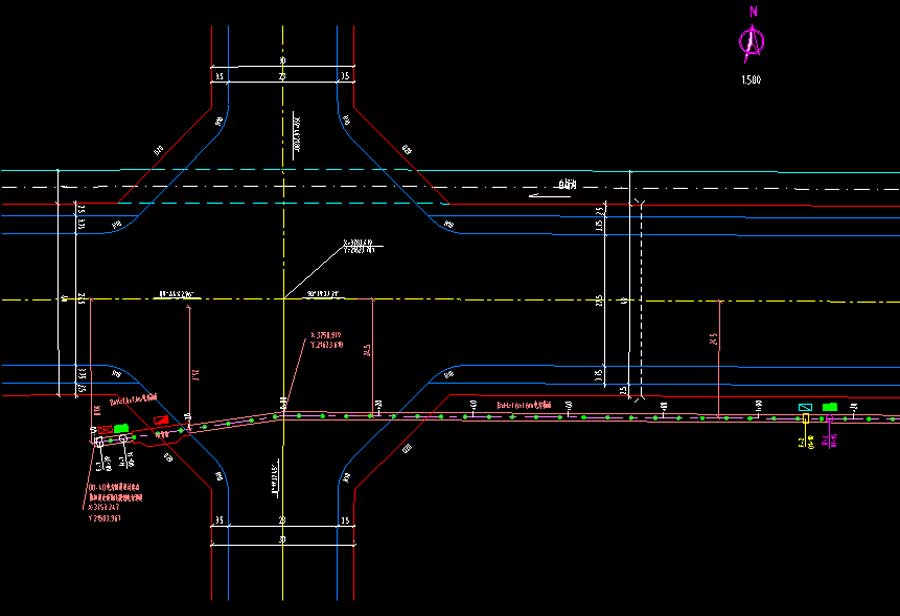

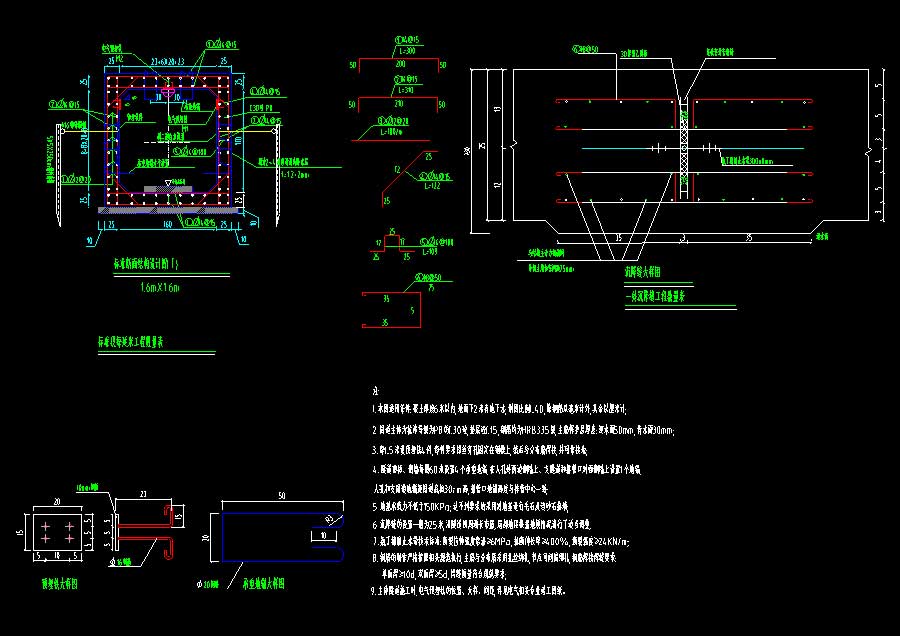

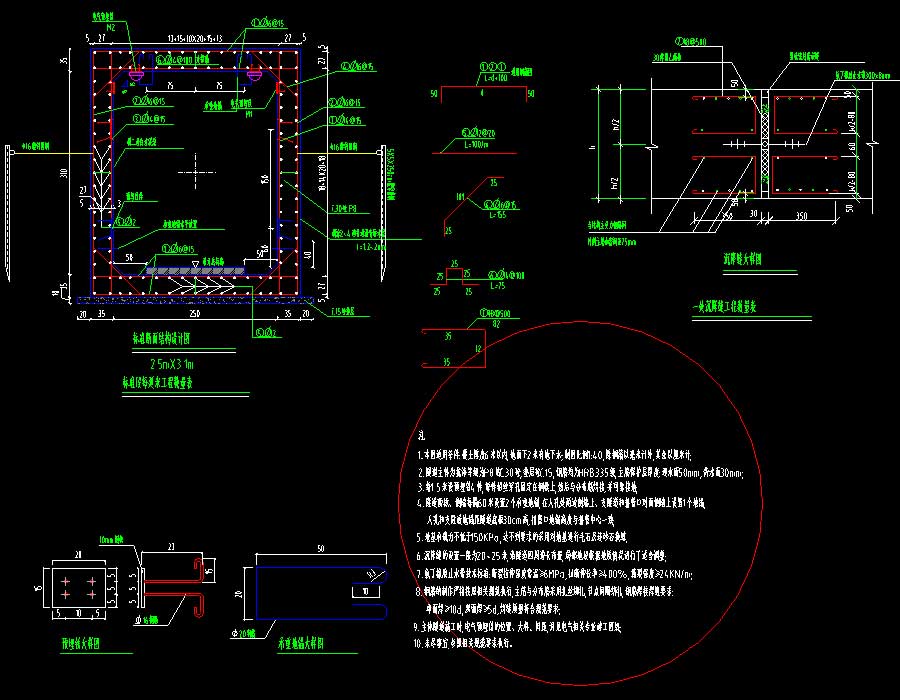

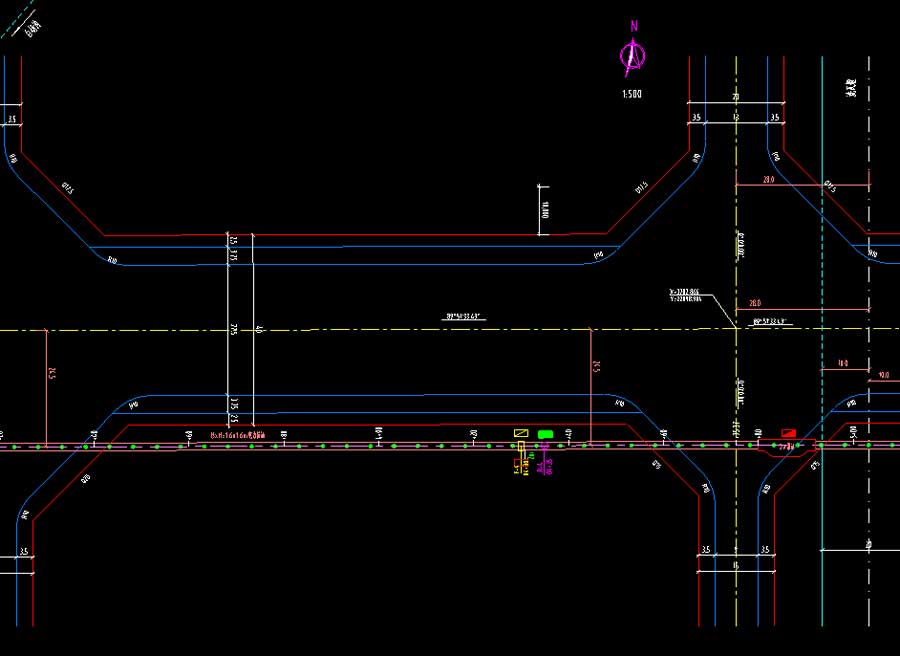

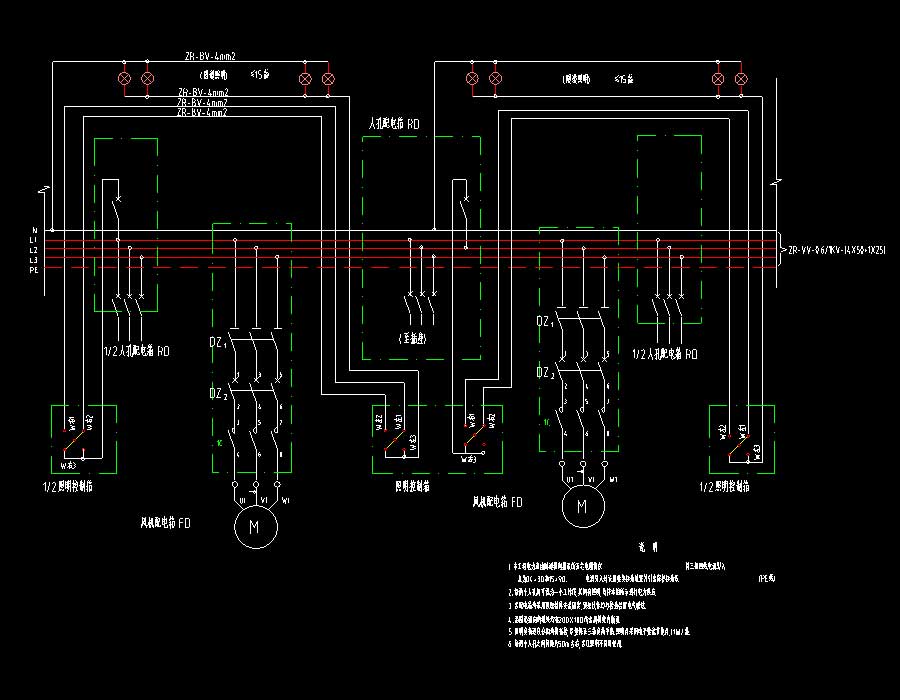

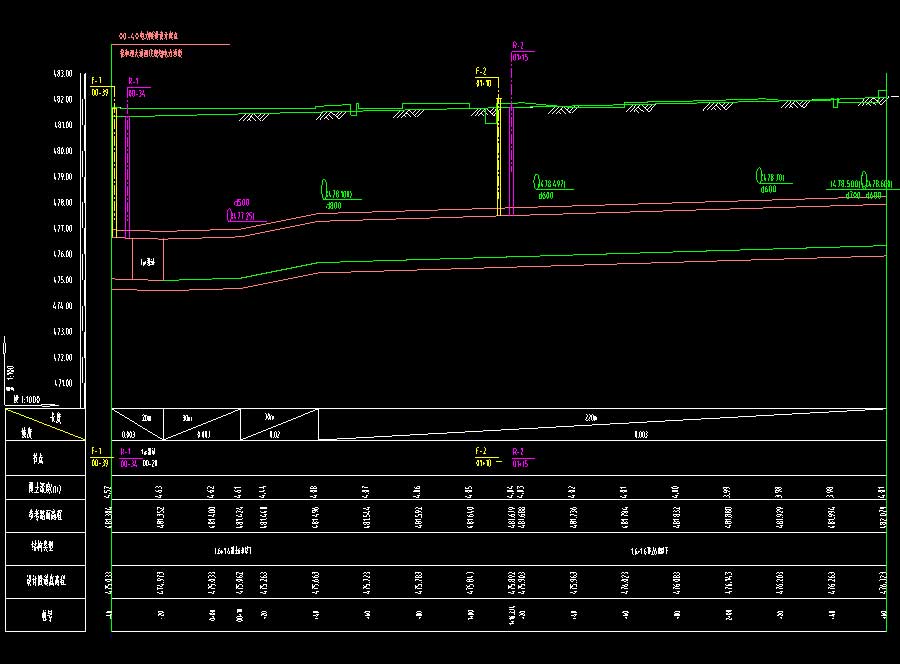

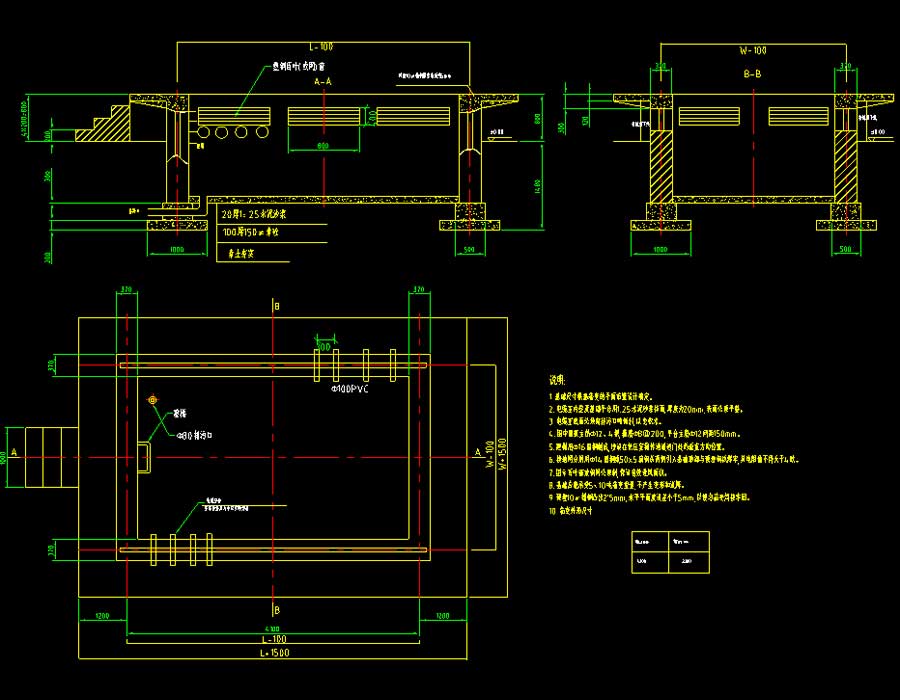

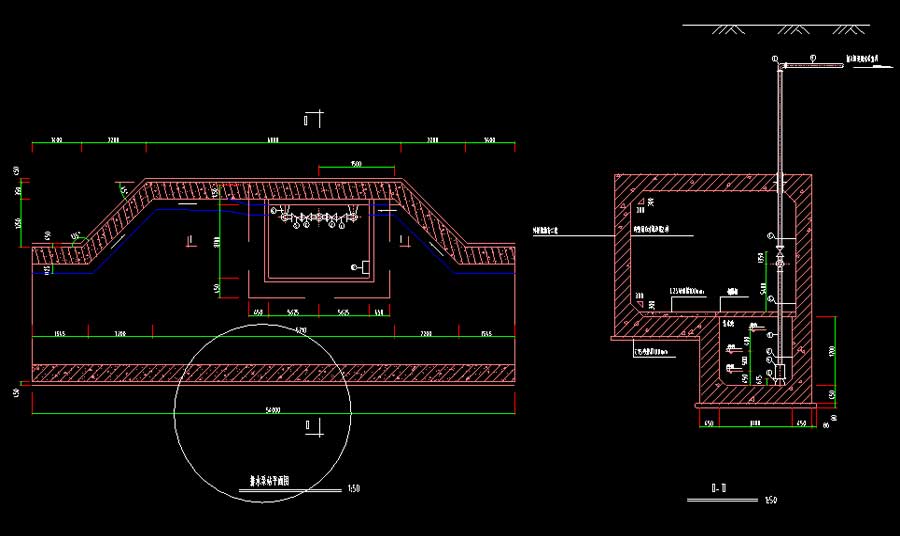

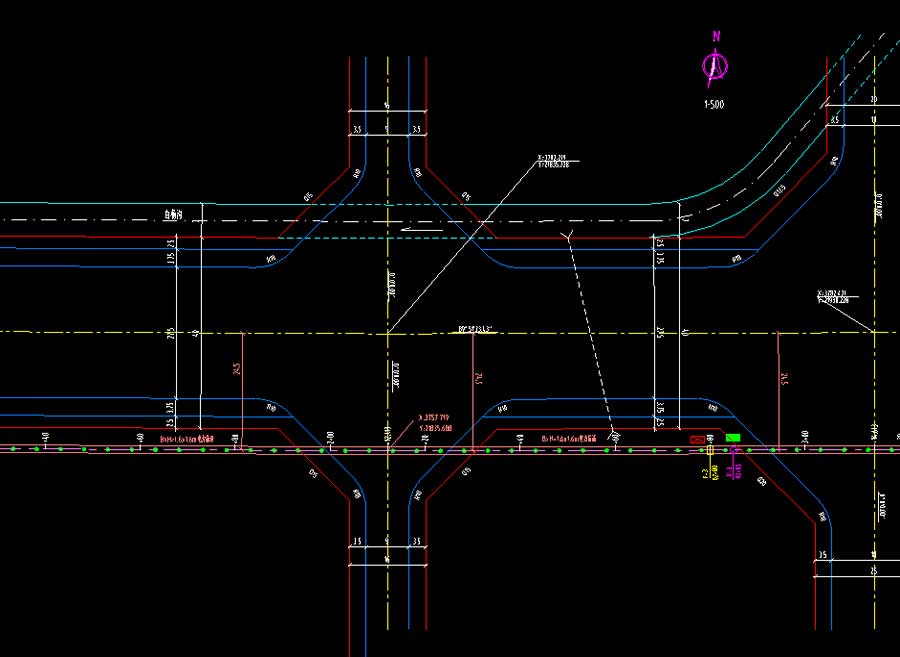

说明:某道路电力隧道工程多专业施工图,施工总长度2304.323米。图纸内容含:设计说明,电气平面图,隧道电气控制原理图,人孔配电箱,风机配电箱,水泵控制原理图,预埋铁、接地、桥架、灯具安装大样图,人孔配电箱、风机配电箱、水泵配电箱安装布置图,防火密闭隔断安装大样图,电源箱、联络箱系统图,箱变系统图,箱变基础安装图;电力隧道平面图,电力隧道纵断面图,电力隧道基坑开挖断面图,排水泵站工艺竣工图,自来水冲洗管道布置图,风道工艺及风机安装图,装配式风口构造图;明挖隧道断面结构图,明挖隧道变形缝结构图,明挖隧道风孔结构图,明挖隧道人孔结构图,明挖隧道人孔钢护梯结构图,明挖隧道集水泵站结构图,明挖泵站钢格栅结构图,十字型接口结构图,T型接口结构图等等。专业包括结构、电气、工艺。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2012建筑风格:效果图:无
