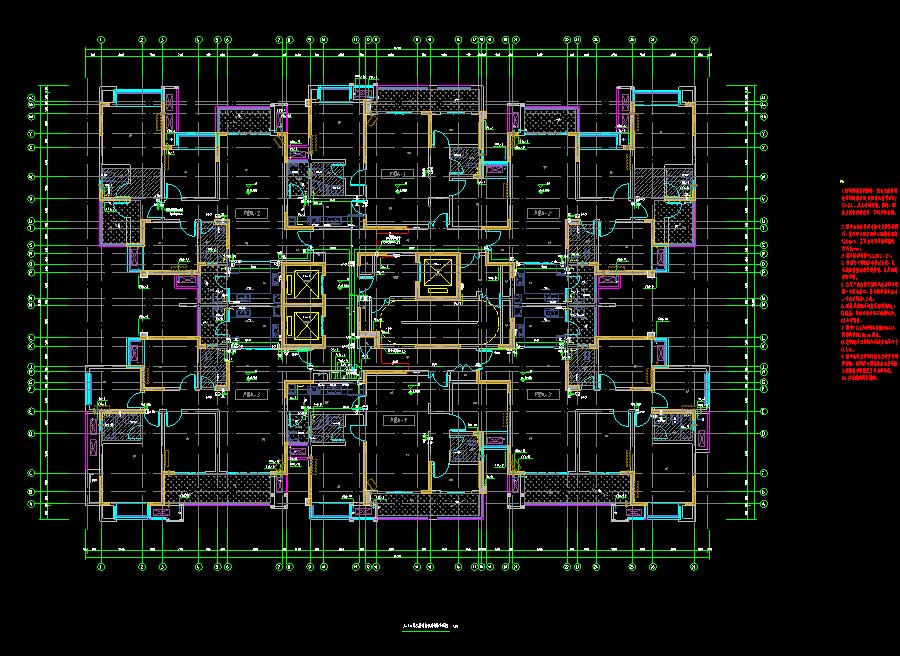

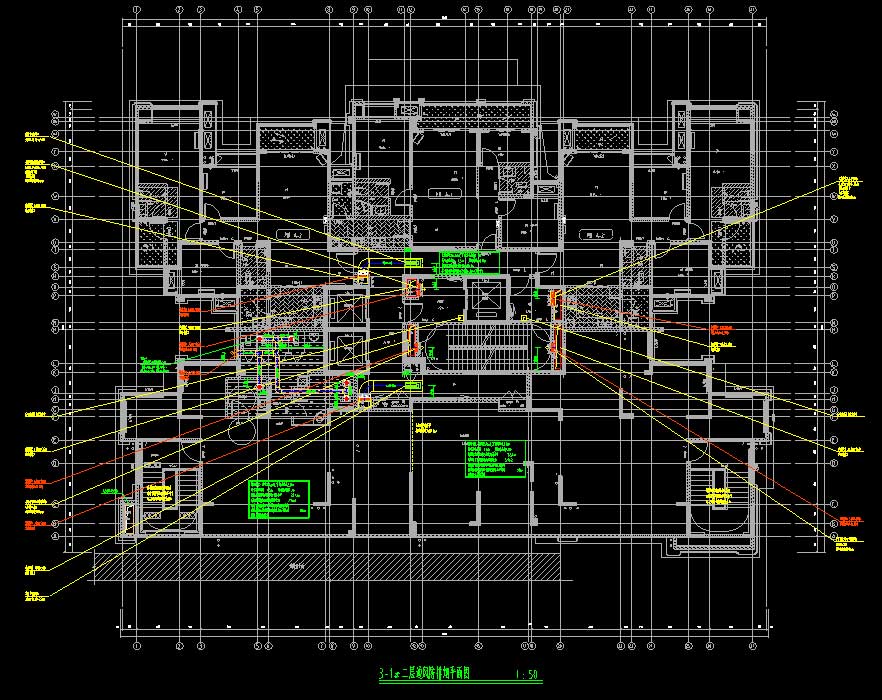

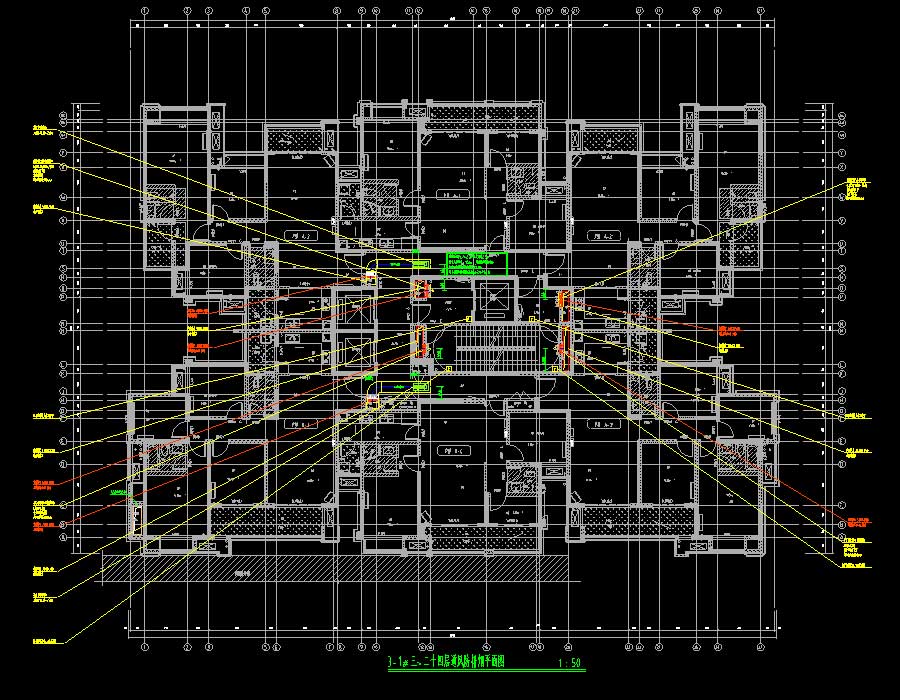

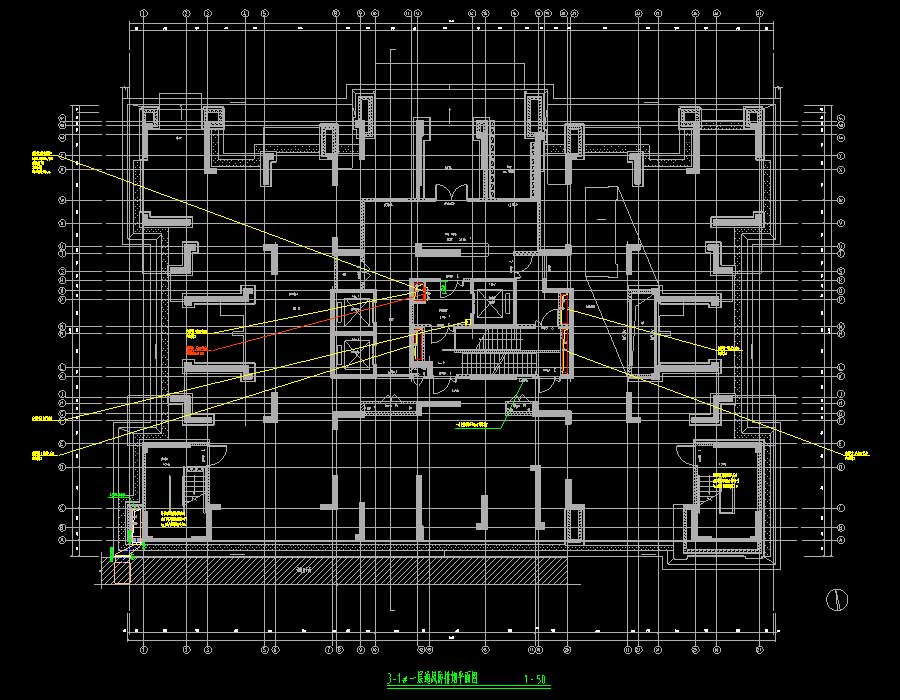

说明:某小区多栋高层住宅楼多专业施工图,包括3-S#商业楼、3-1#~14#住宅楼及地下车库。抗震设防烈度为6度,主要结构形式为剪力墙结构、框架结构;其中,3-1#、3#、4#、6#地上层数均为24层,建筑高度为72.9~74.2米;3-2#、5#地上层数均为26层,建筑高度均为80.2米;3-7#~14#地上层数均为17层,建筑高度均为51.1米;商业楼地上层数为2层,建筑高度低于24米,车库为地下4层;项目建设用地面积为47877.3平方米,项目总建筑面积为218234.94平方米。图纸内容含:暖通设计总说明,暖通施工总说明,居住建筑、公共建筑节能(绿色建筑)设计说明专篇,安装大样图,加压送风系统图,通风防排烟平面图,通风平面图;给排水设计及施工说明,居住建筑绿色建筑设计说明专篇(给排水专业),公共建筑节能(绿色建筑)建筑设计说明专篇(给排水专业),室外给排水总平面图,室外给水总平面图,室外污水总平面图,室外雨水总平面图,雨污水跌水井大样图,生活给水系统原理图,消火栓系统原理图,车库雨水、车库废水、自动喷淋、室外消火栓、车库废水、车库压力排水系统原理图,给排水及消防平面图,自喷平面图,集水坑大样图,排水系统图,卫生间大样图等等。专业包括给排水、采暖通风。
建筑面积:218234.94㎡地上层数:24,26,24,24,26,24,17层建筑高度:74.2,80.2,72.9,72.9,80.2,74.2,51.1m地下层数:4层高度类别:高层图纸深度:施工项目地址:重庆市设计时间:2019建筑风格:效果图:无
