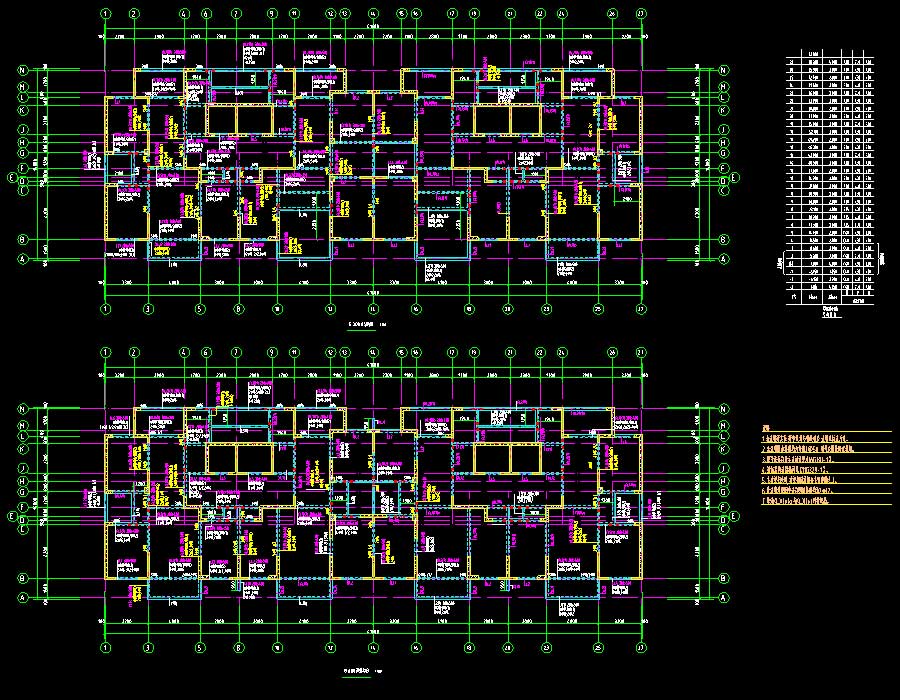

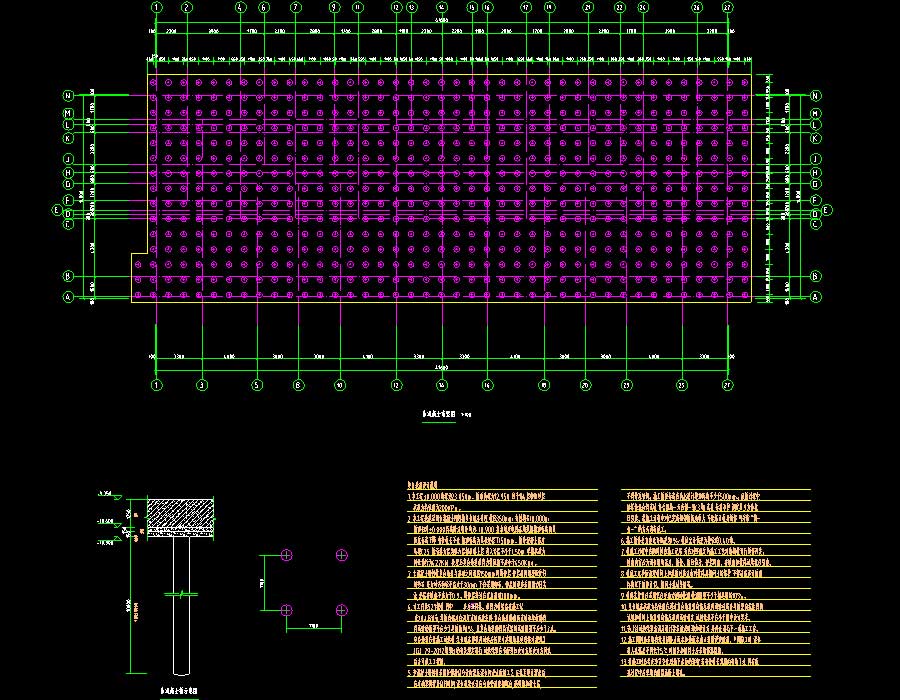

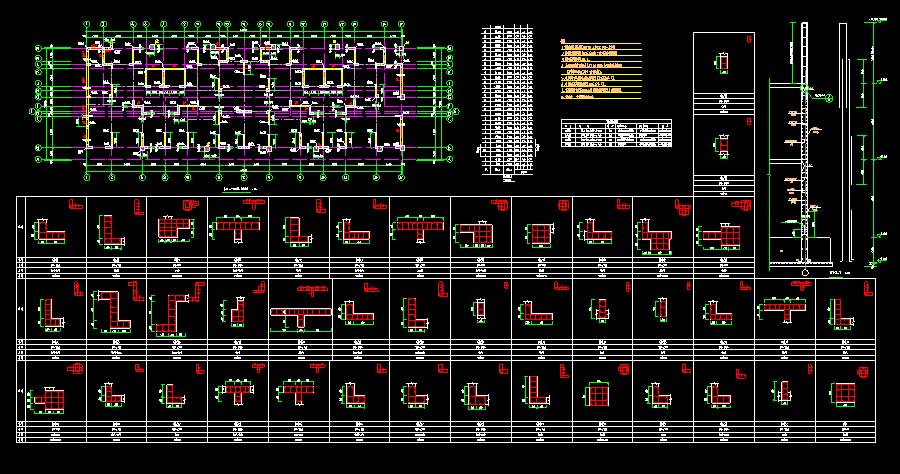

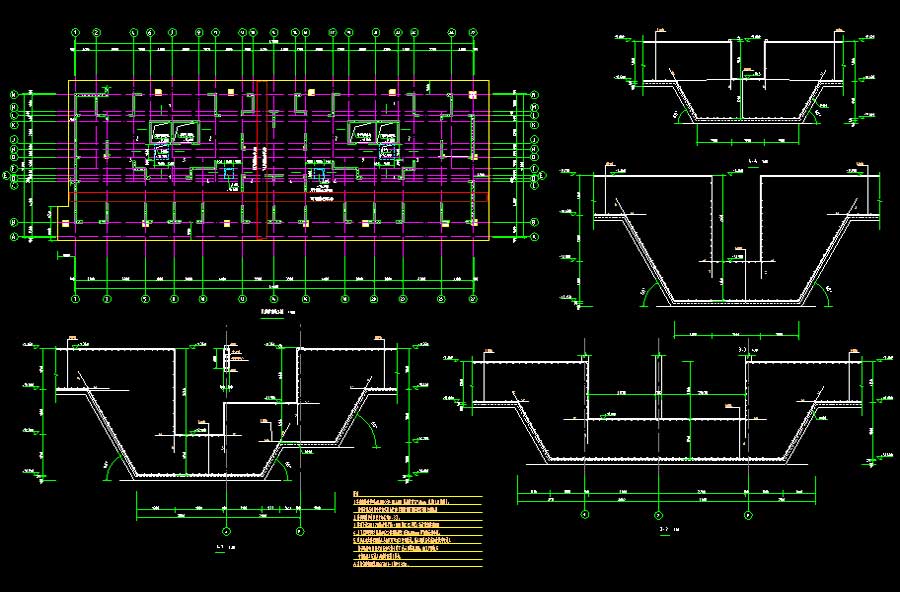

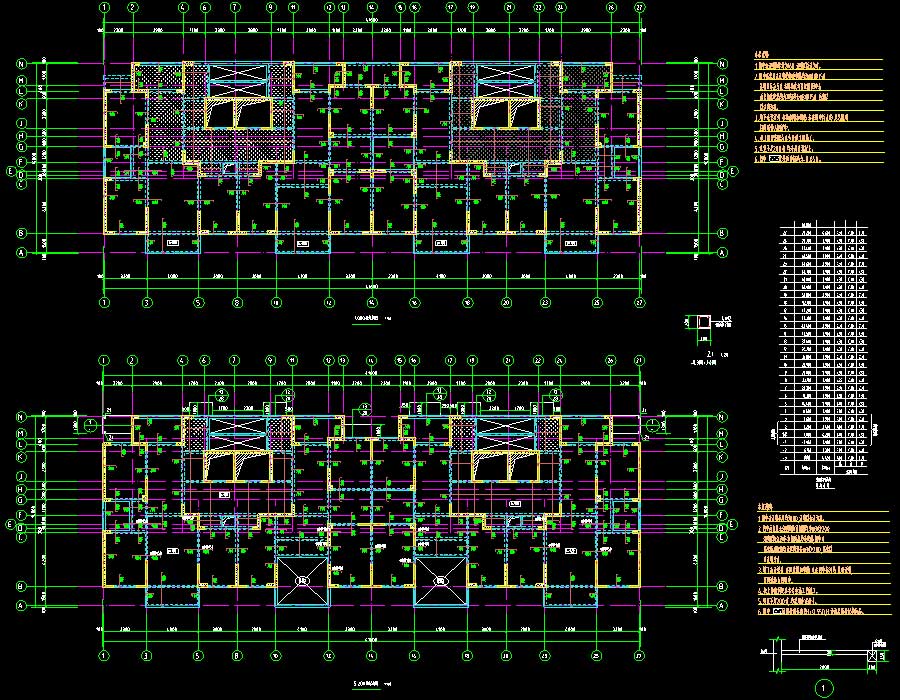

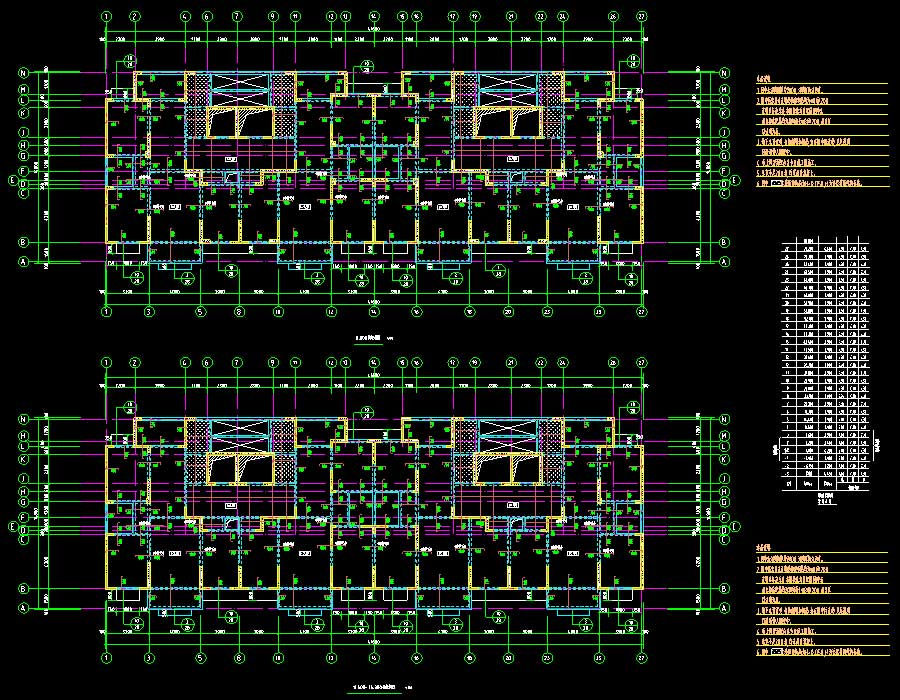

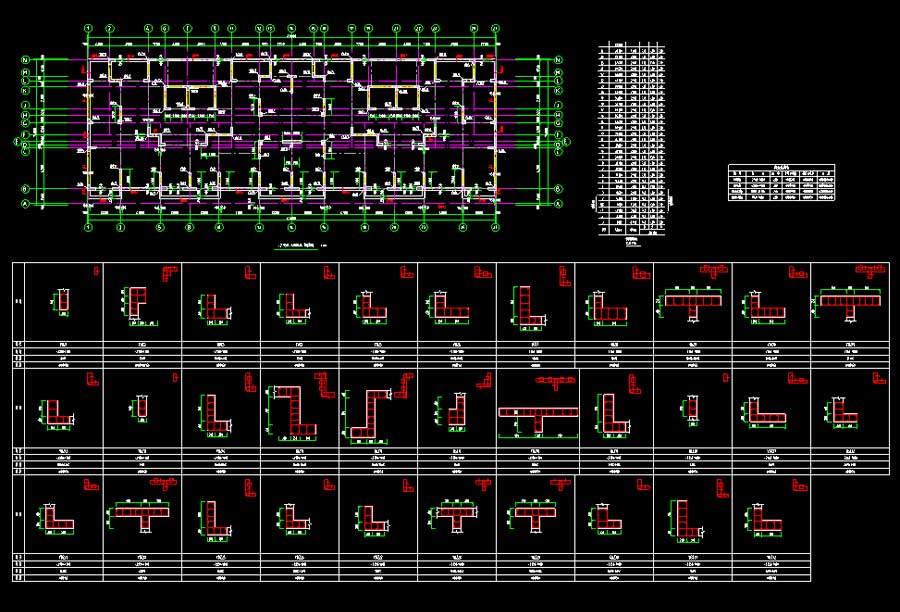

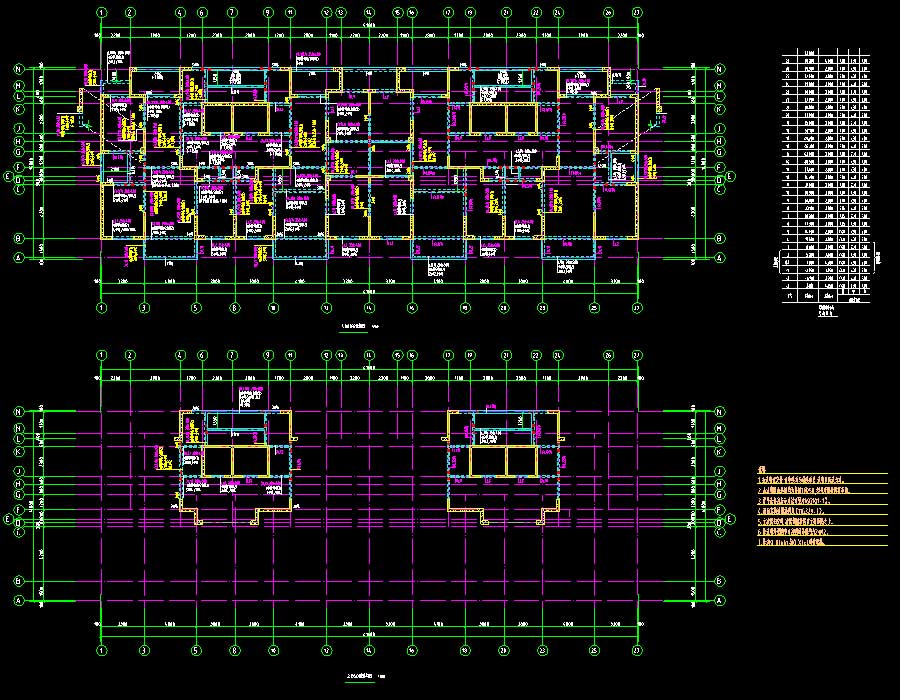

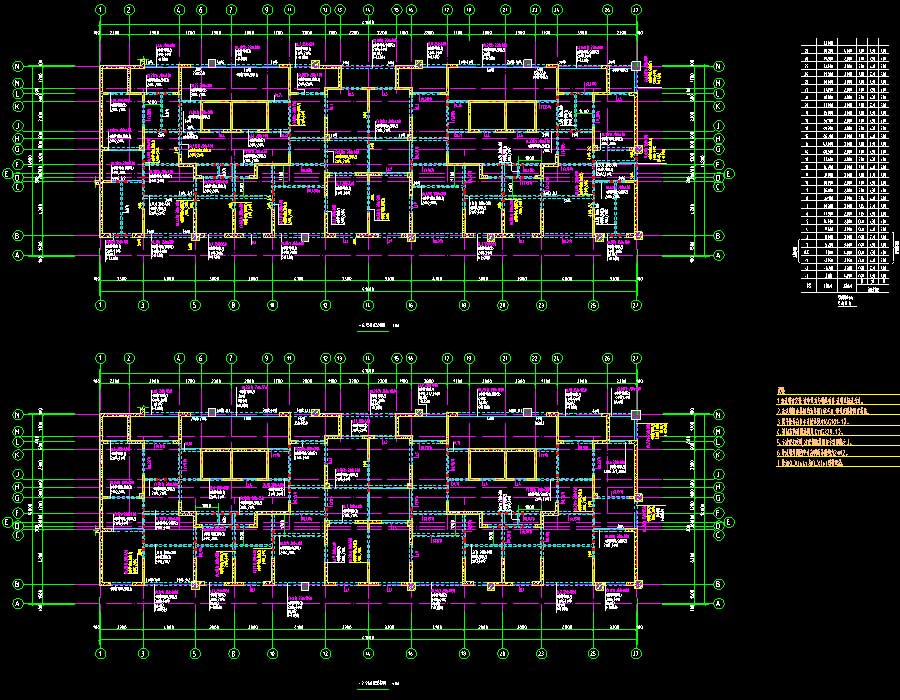

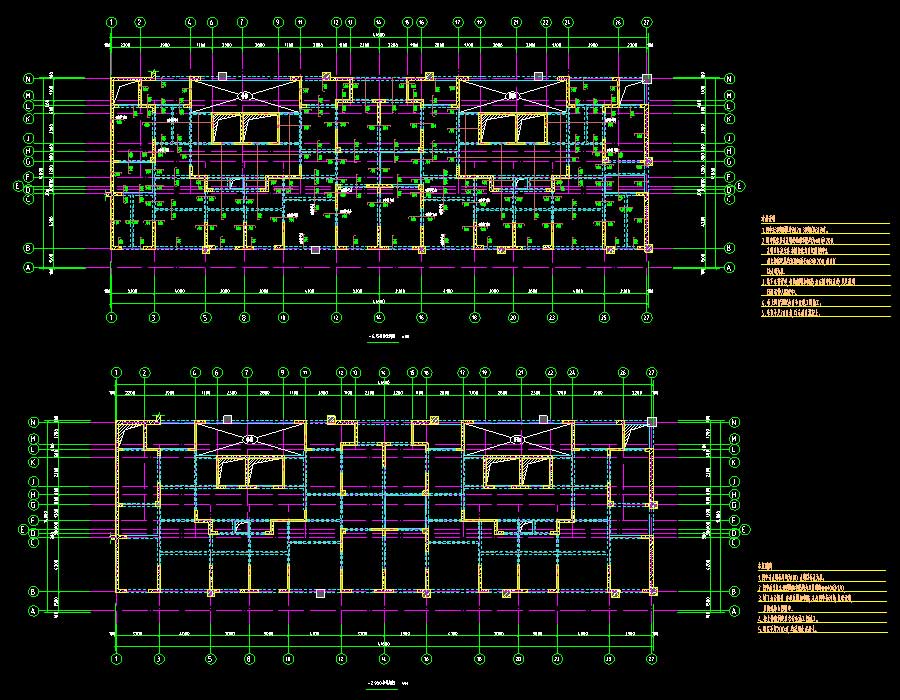

说明:某高层住宅楼剪力墙结构施工图,抗震设防烈度为7度,建筑结构安全等级为二级,剪力墙抗震等级为三级,主要结构形式为剪力墙结构,建筑高度为78.6米,地上层数26层,地下层数为3层。图纸内容含:结构说明,素混凝土施工图,筏板基础施工图,墙、柱结构图,梁结构图,板结构图,梁柱同宽梁纵筋构造图,板面高低差处板面钢筋锚固图,抗震墙开洞补强图等等。
结构类型:剪力墙基础类型:筏基抗震烈度:7度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:建筑高度:78.6m地上层数:26层地下层数:3层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2016
