32层高层住宅楼全专业施工图3709501217文件大小:199.28M推荐人:09107929图纸张数:244张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:10929.8㎡地上层数:32层建筑高度:98.7m地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2018建筑风格:现代效果图:无

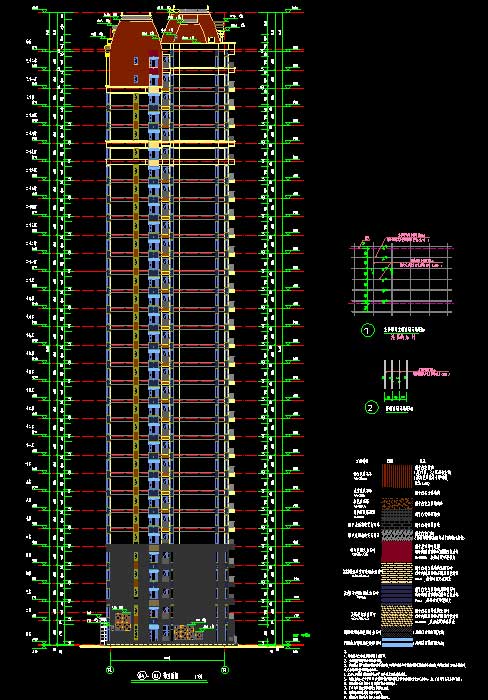

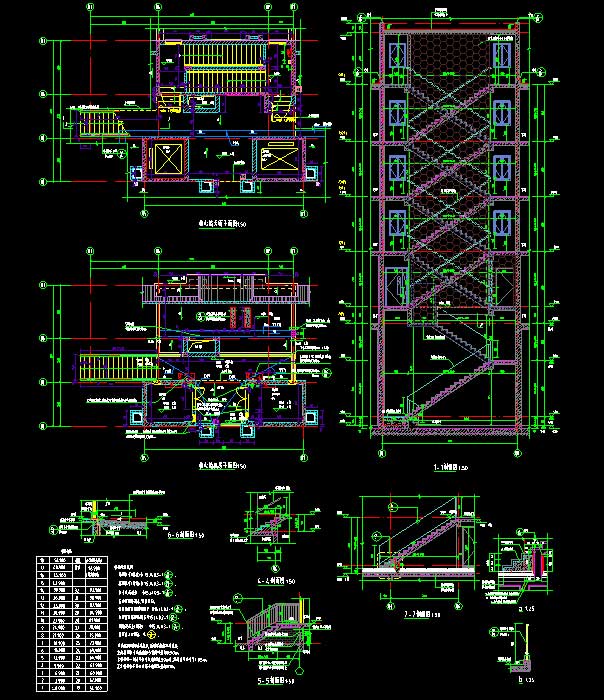

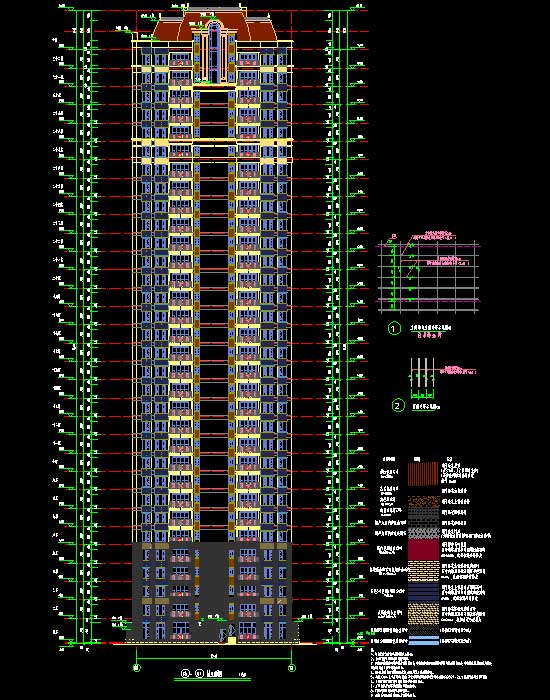

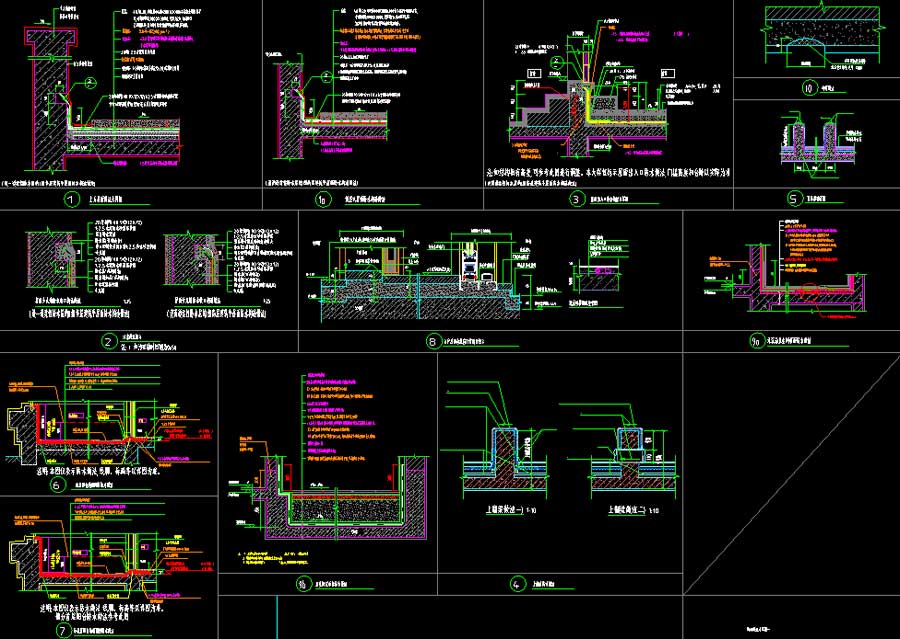

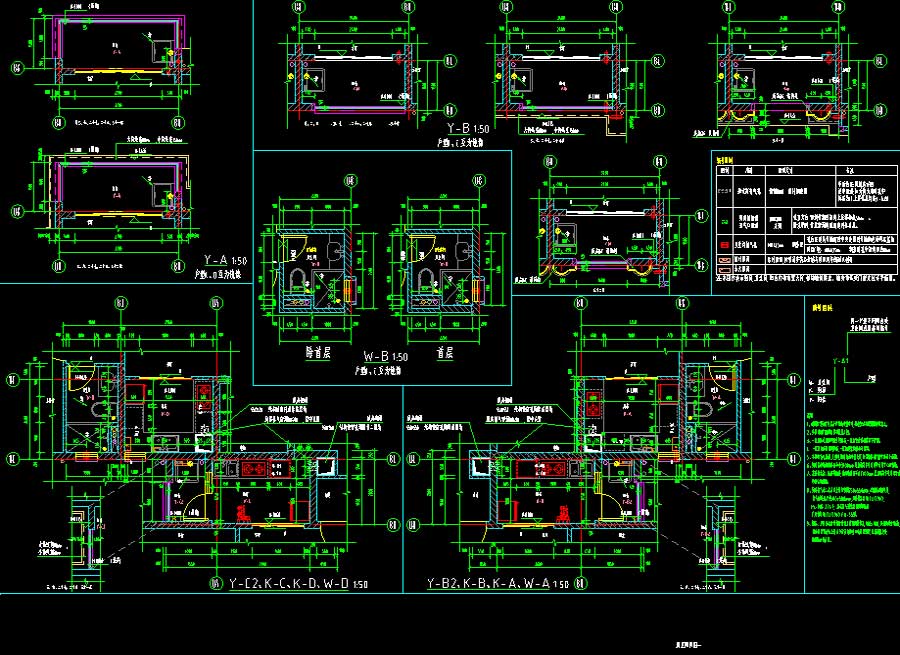

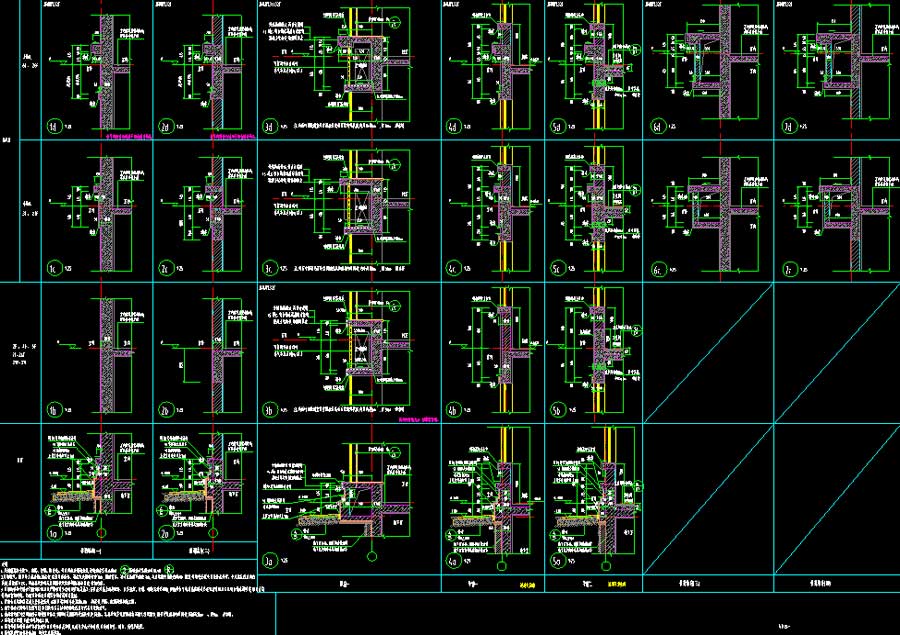

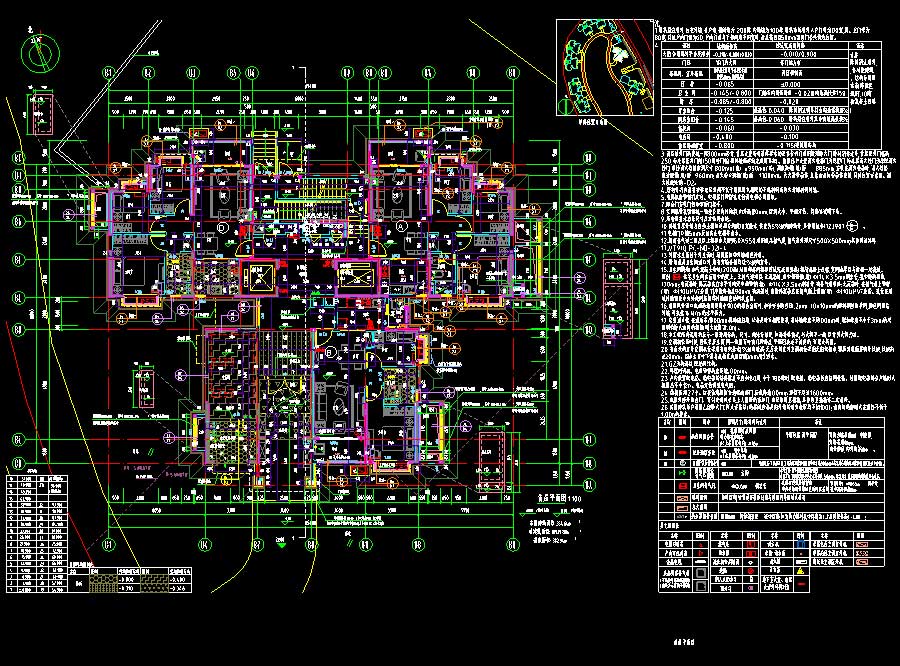

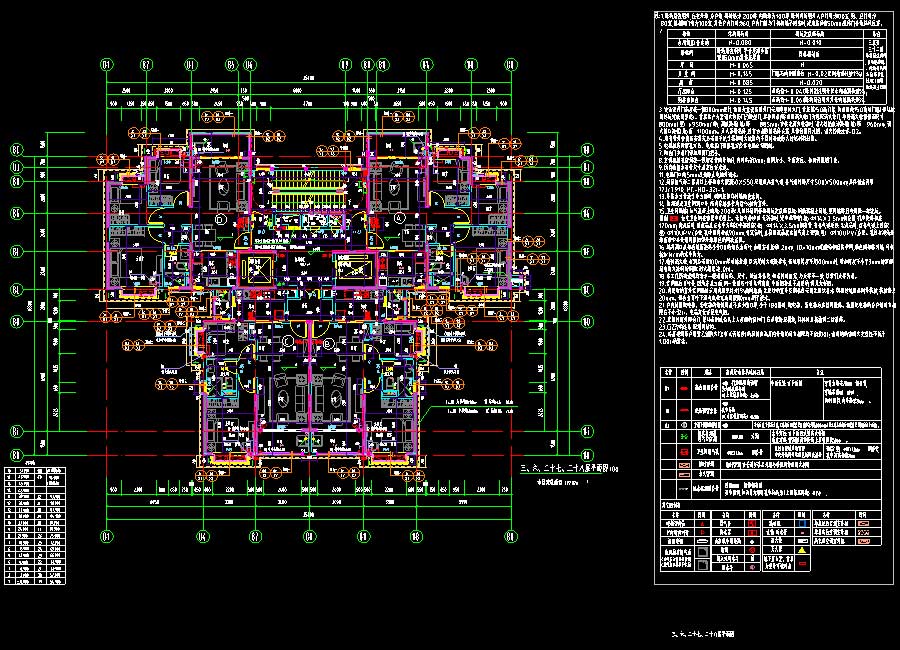

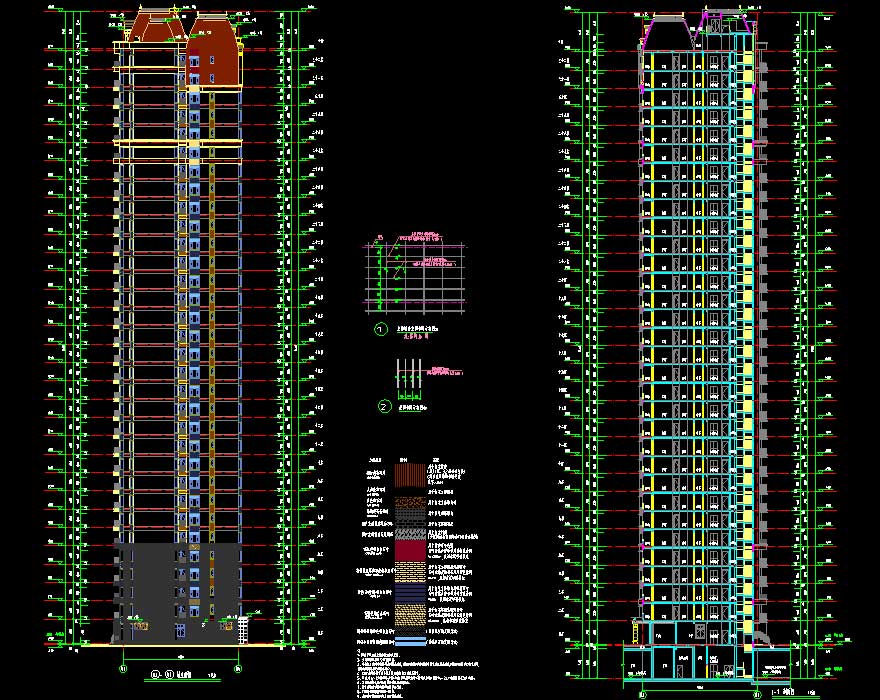

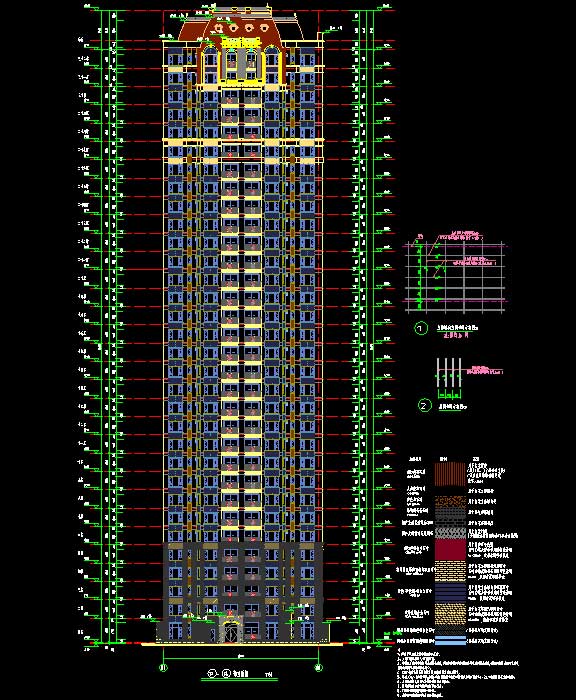

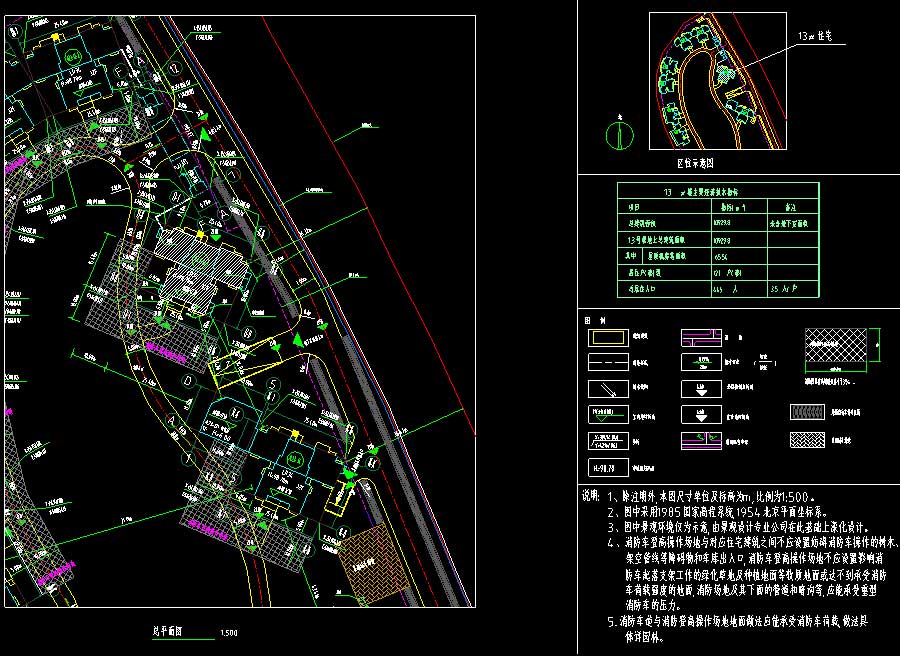

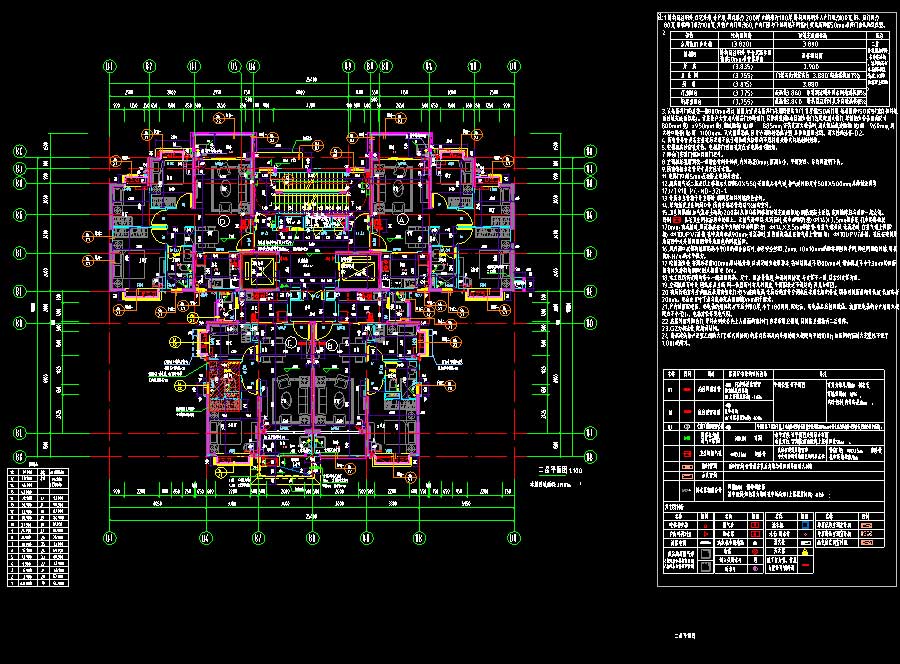

说明:某高层住宅楼全专业施工图(含计算书),包括一地下室。抗震设防烈度为住宅楼6度、地下室7度,主要结构形式为框架剪力墙结构;住宅楼建筑高度为98.7米,地上层数32层,总建筑面积为10929.8平方米;地下室为1层,地下埋深高度为5.45米,建筑面积为50232.32平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,核心筒楼梯、电梯详图,门廊详图,墙身大样图,组装栏杆详图、节点大样图,护窗栏杆详图,屋顶详图,构造做法大样图,厨卫阳详图,坡道、风井大样图,节点大样图,门窗大样,地下室顶板示意图;给排水说明,给水系统图,消火栓系统图,排水系统图,给排水及消防平面图,给水管道详图,户型给水、排水管道系统详图,地下室喷头布置平面图;结构说明,钢筋混凝土梁配筋平法表示说明,楼梯构造通用图及说明,桩基础平面图,底板结构平面图,配筋图,剪力墙平面图,平法施工图,旋挖孔灌注桩大样及桩表,屋面构架平面布置图,楼梯详图,大样图,屋顶详图;电气说明,住宅室内装修电气设计说明,住宅室内装修图例及说明,配电干线平面图,照明平面图,弱电预埋管平面图,火灾自动报警平面图,防雷及接地平面图,住户配电箱结线图,电气定位平面图,装修照明平面图,装修插座平面图,装修弱电平面图;暖通说明,加压送风系统图,通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
