建标库图纸模型 > 多类专业 > 住宅 > 多栋低层住宅公寓楼全专业施工图3709401213
<< 返回列表
多栋低层住宅公寓楼全专业施工图3709401213文件大小:150.42M推荐人:老亚瑟图纸张数:568张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:80481.94㎡地上层数:2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,3,3,2,3,3,3层建筑高度:11.02,11.57,11.57,11.57,11.57,11.57,11.57,11.57,10.57,10.67,10.67,10.57,10.67,10.67,10.67,10.67,8.49,11.7,11.99,11.99,11.92,11.92,11.92,11.78m地下层数:1层高度类别:低层图纸深度:施工项目地址:广西省设计时间:2014建筑风格:现代效果图:无

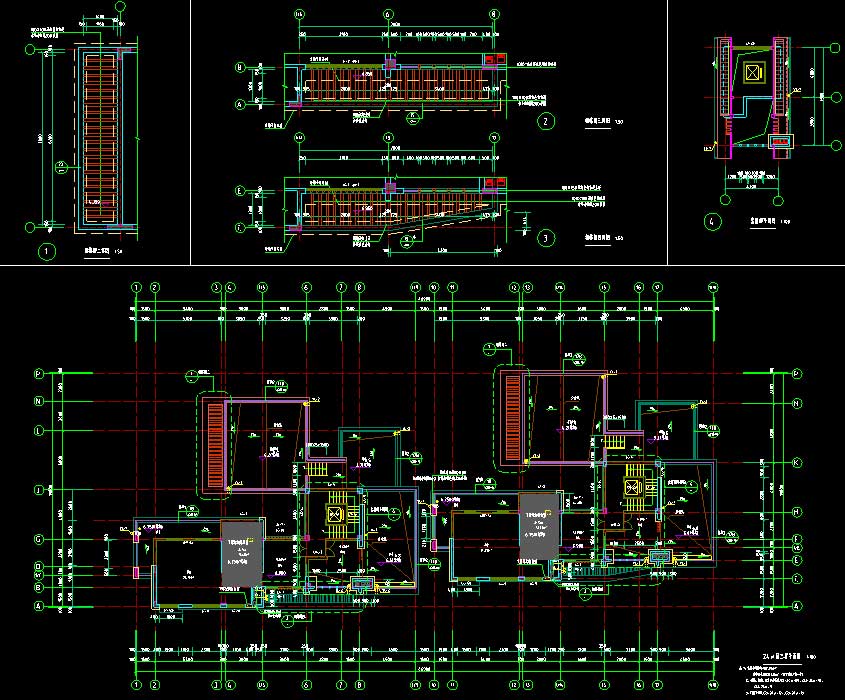

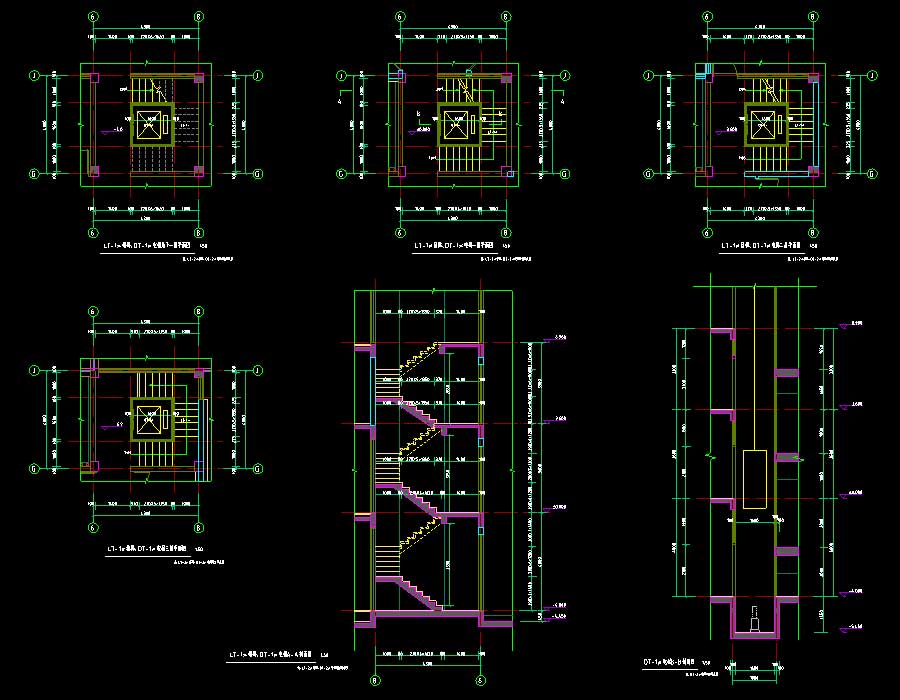

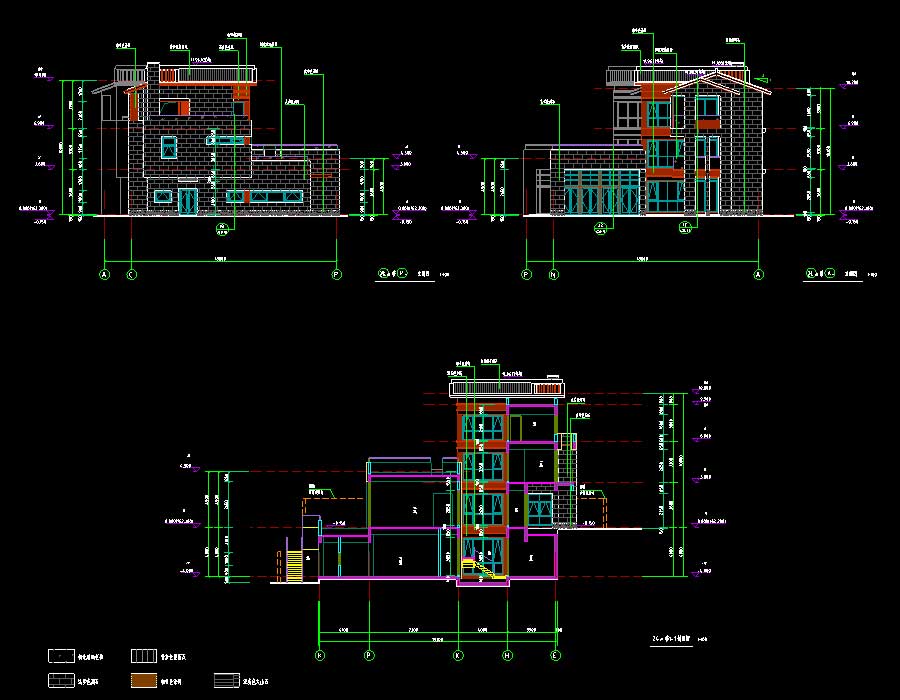

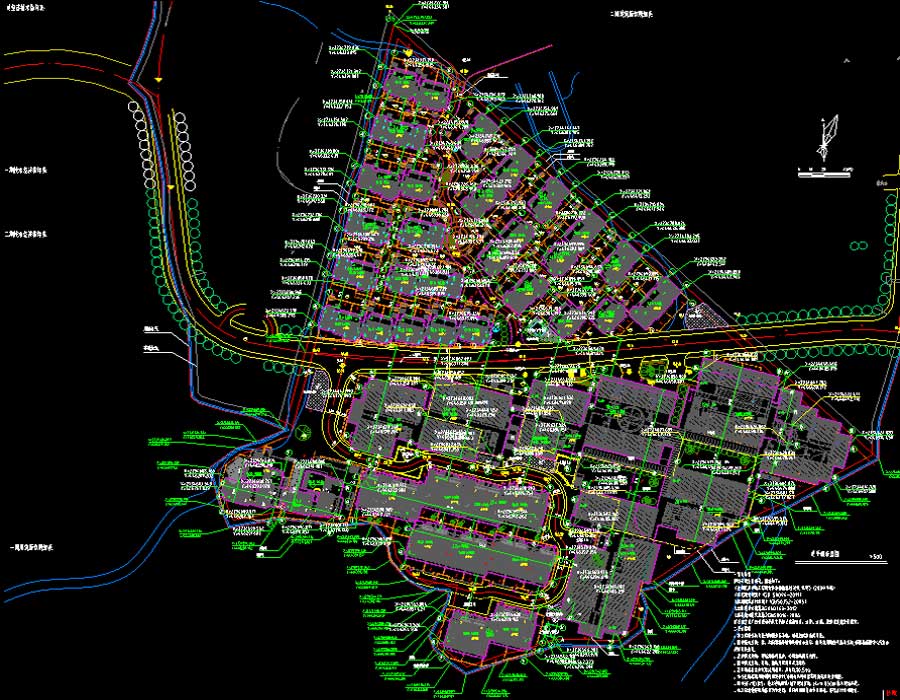

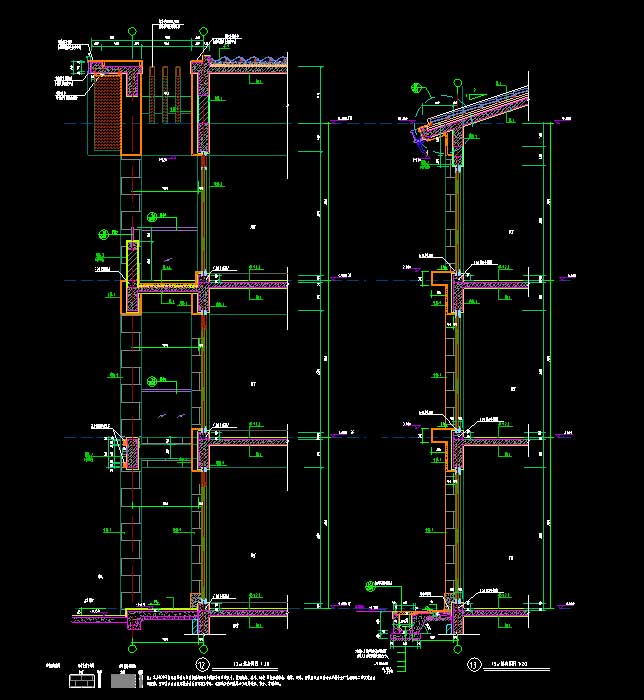

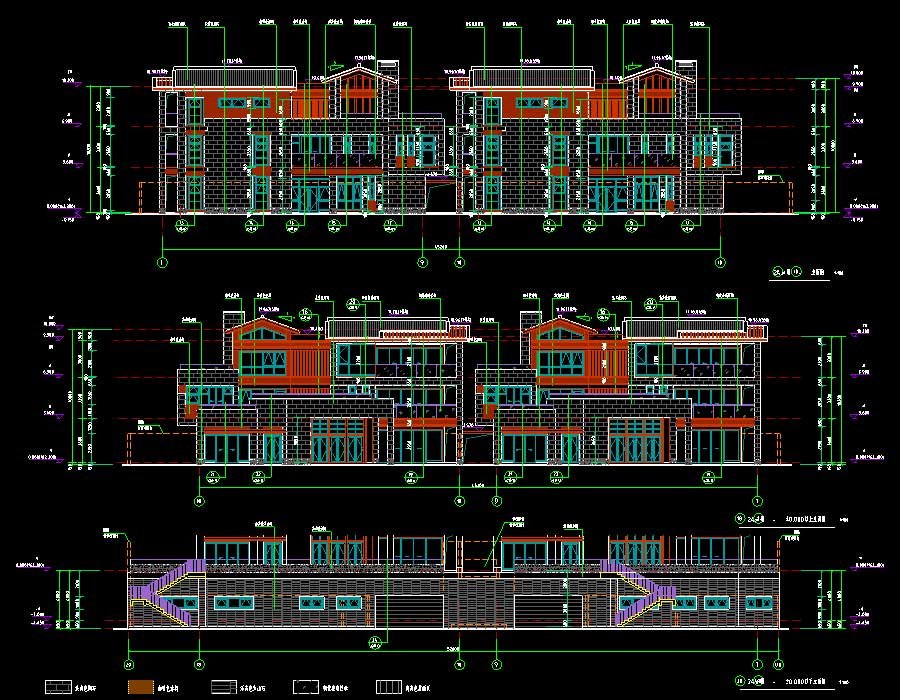

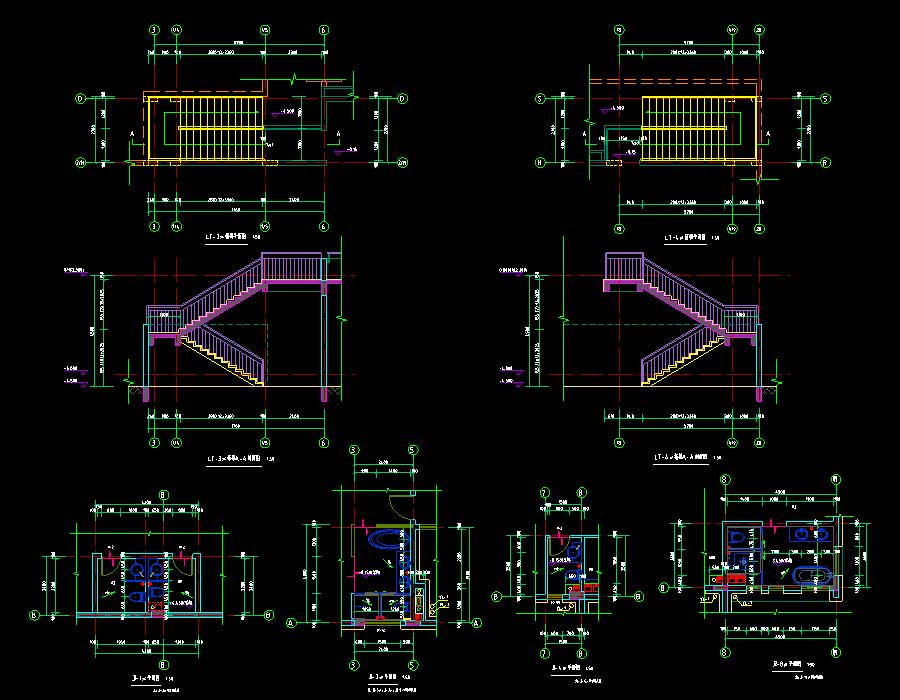

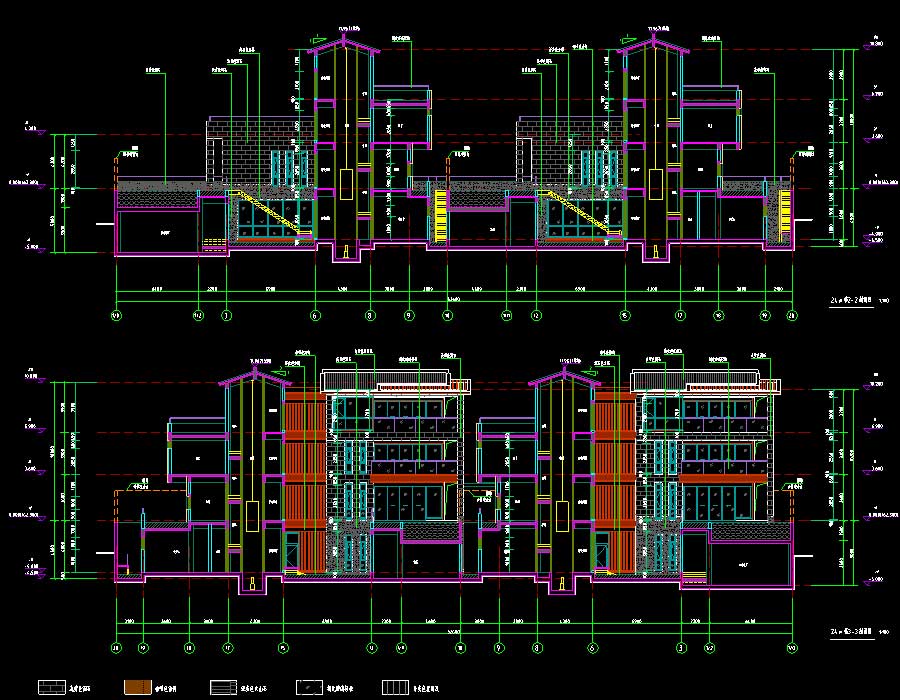

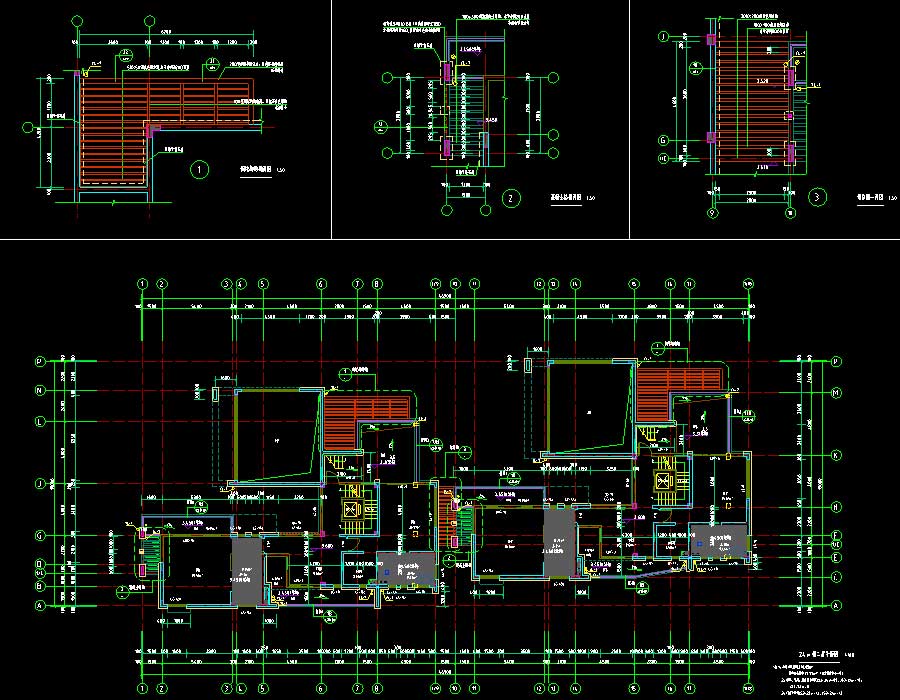

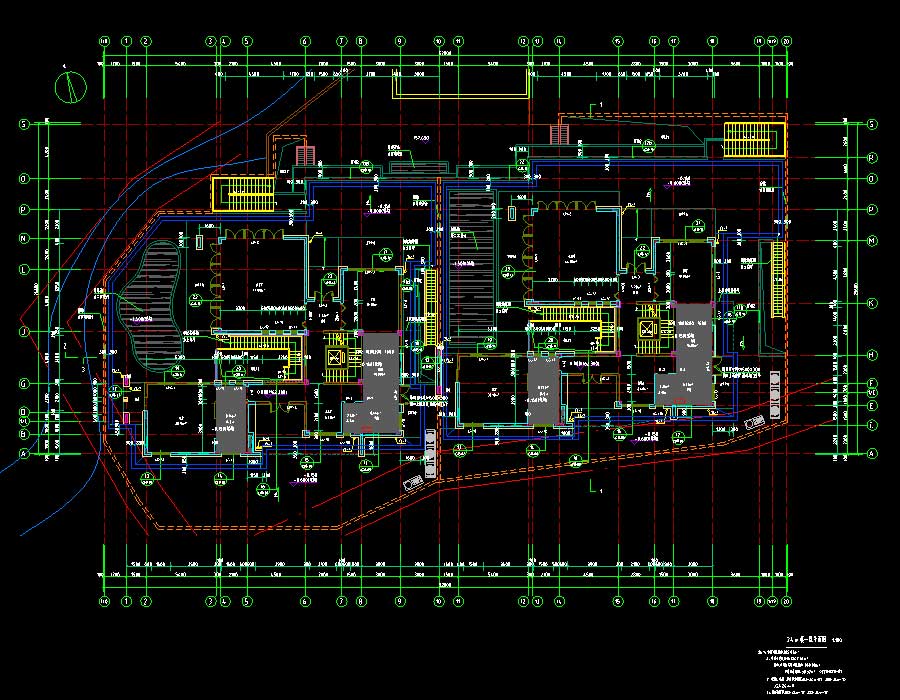

说明:某多栋低层住宅公寓楼全专业施工图(含计算书),包括1~24#楼,主要结构形式为框架结构。其中,1~18、21#楼地上层数均为2层,除17、18#楼无地下层外,其余地下层数均为1层,建筑高度为8.49~11.92米;19~20、22~24#楼地上层数均为3层,22~24#地下层数均为1层,19~20#无地下层,建筑高度为11.78~11.99米;总用地面积为173708.52平方米,总建筑面积为80481.94平方米。图纸内容含:建筑说明,消防设计专篇,建筑节能设计说明,总平面布置图,首层及道路竖向布置图,消防流线总平面图,无障碍交通流线总平面图,平面图,立面图,剖面图,门窗大样图,墙身大样图,节点大样图,楼梯大样图,公寓户型及卫生大样图,汽车坡道大样图;给排水说明,给水总平面图,污水总平面图,雨水总平面图,给排水平面图,给排水系统原理图,给水系统图,热水给水系统图,排水系统图,雨水系统图,公寓消火栓给水系统图,厨卫给排水大样图,水泵房给排水大样图,公寓卫生间大样图,公寓地下室气体消防大样图;结构说明,基础平面布置图,结构平面布置图,楼柱平面定位图,组合结构墙柱定位图,各层结构图,配筋图,楼梯及墙身大样图;电气说明,火灾自动报警及联动控制设计说明,风机水泵控制要求及说明,箱式变电站高低压配电系统图,电表箱系统图,强电总平面图,弱电总平面图,电气平面图,防雷平面图,弱电平面图,接地平面图,组合照明、弱电、火灾自动报警、电气平面图,结构留洞平面图,高压配电系统图,变配电房设备布置平面图,变配电房电缆桥架、母线槽布置图,强电竖向干线图,视频监控、无线巡更、停车场管理系统图,火灾自动报警系统图,防火门监控系统图,消防设备电源监控系统、消防监控中心大样图,电井设备布置图;暖通说明,变冷媒流量多联机系统图,防排烟系统图,暖通平面图,风机房大样图,多联机安装详图多等等。专业包括建筑、结构、给排水、电气、采暖通风。
