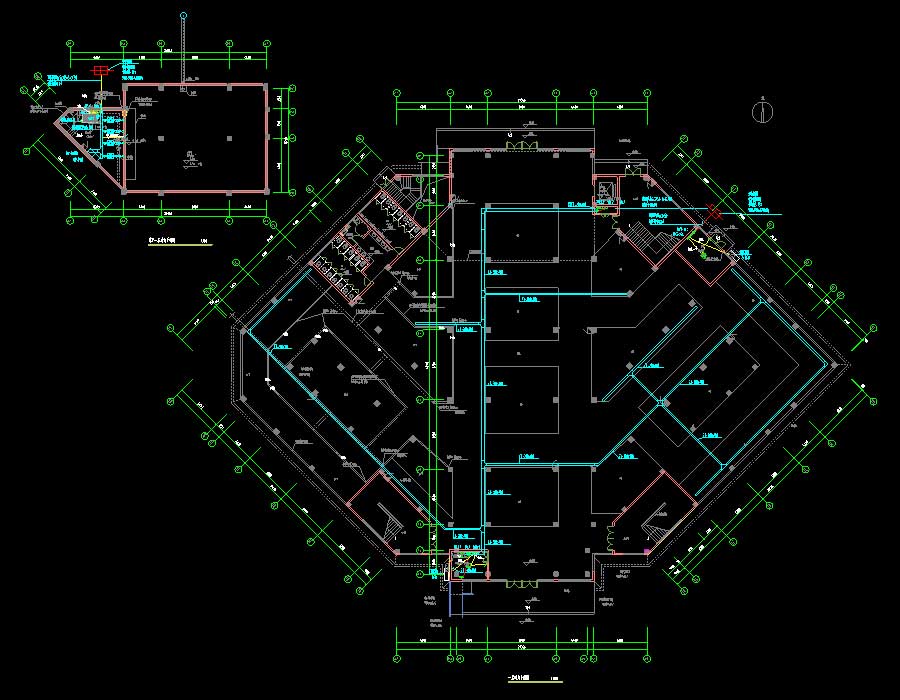

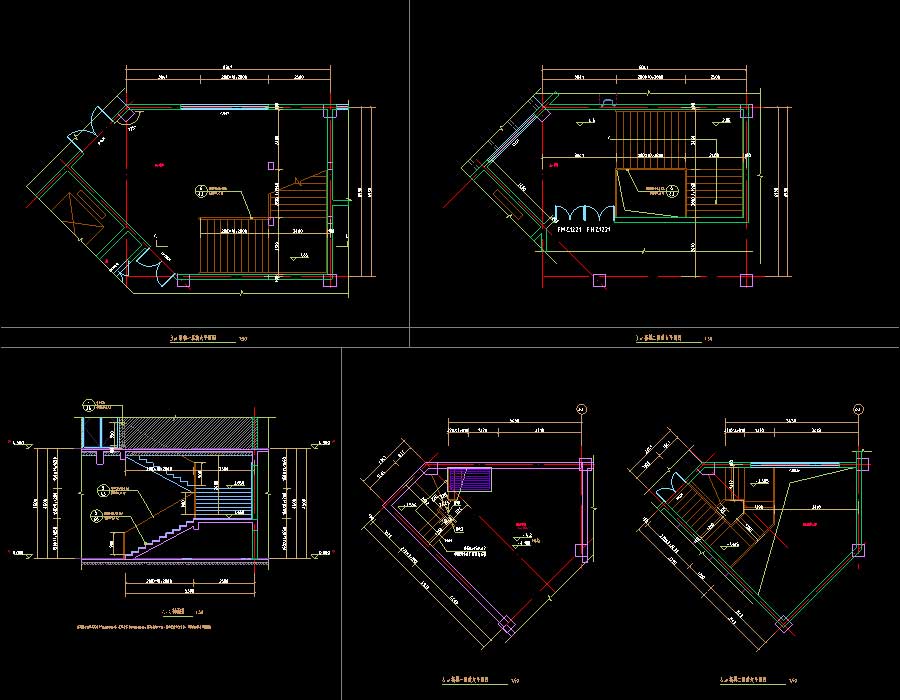

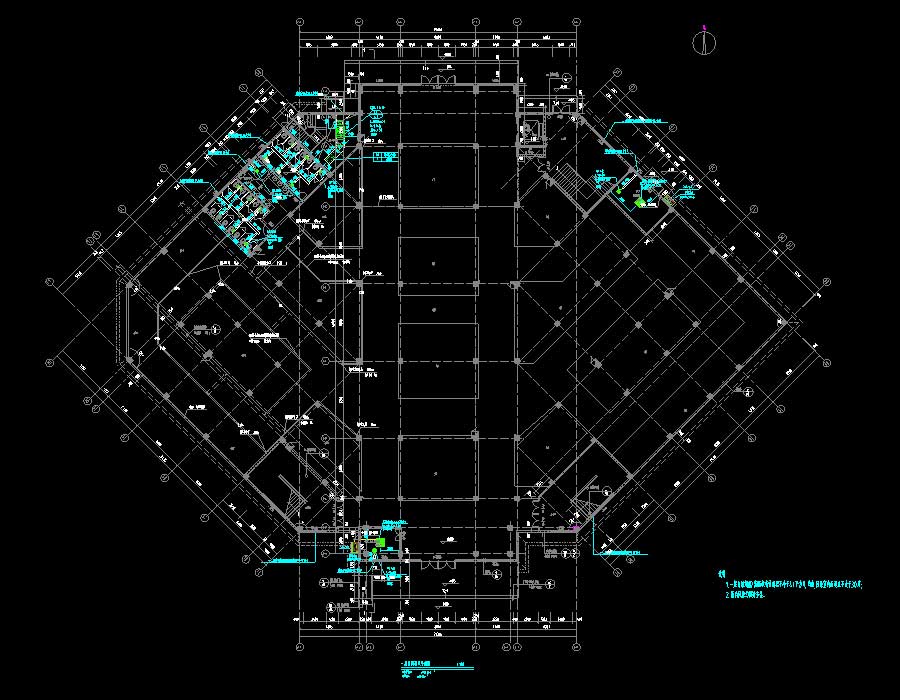

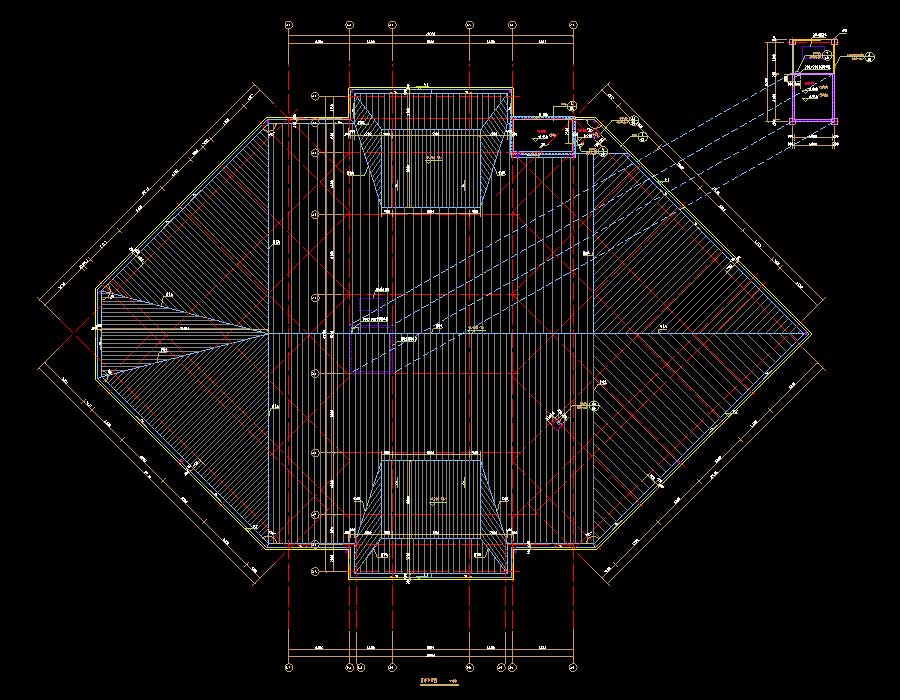

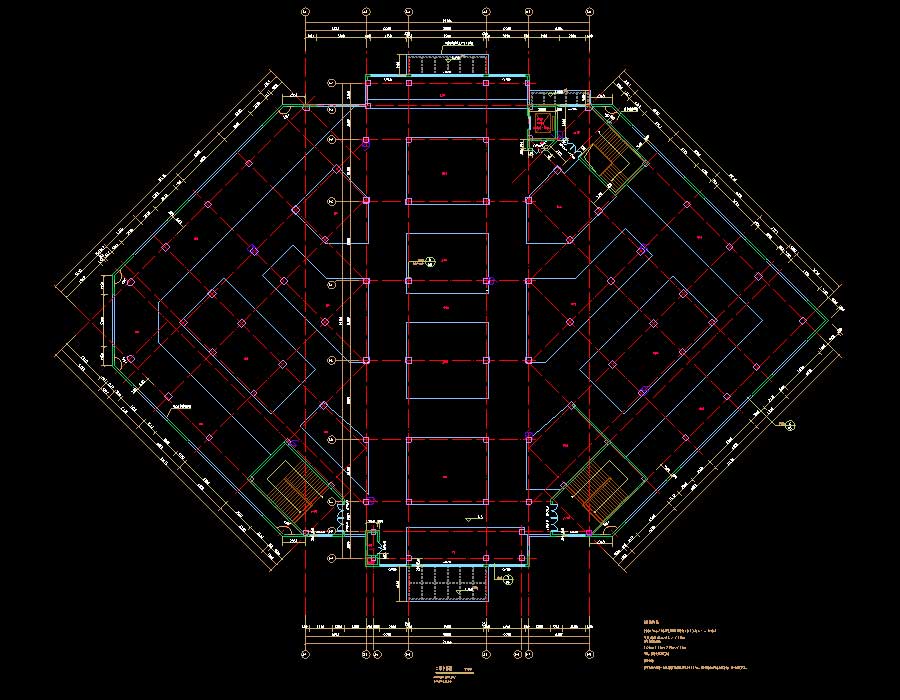

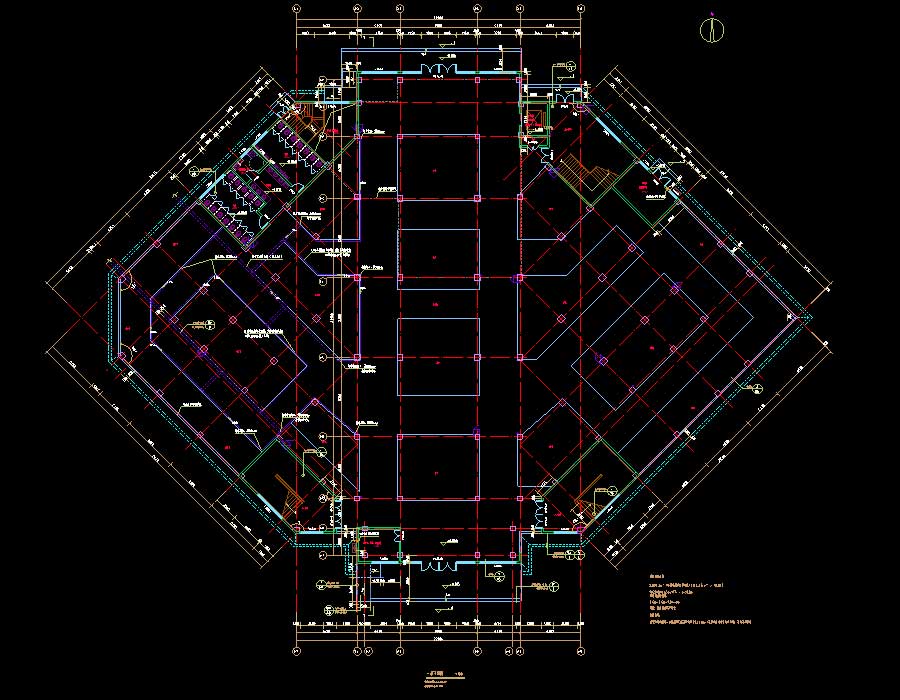

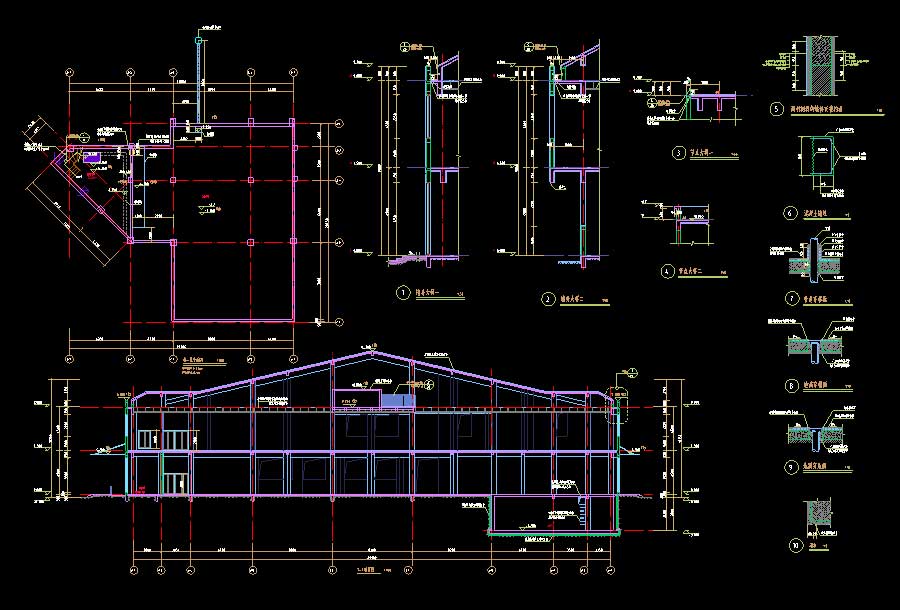

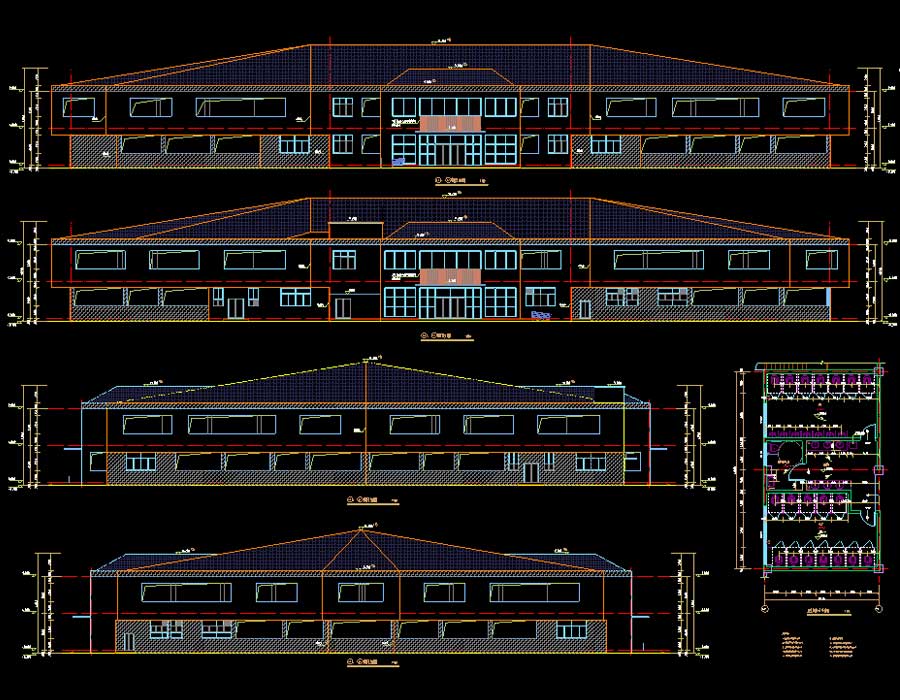

说明:某低层农贸市场全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为12.15米,地上层数2层,地下层数为1层,总建筑面积为5347.18平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,楼梯放大平面图,门窗大样图;给排水说明,平面图,消防泵房及消防水池配管图,自喷平面图,卫生间大样图及系统图,给排水系统图;结构说明,基础平面布置图,配筋图,平法施工图,结构平面布置图,轴网定位图;电气说明,箱式变电所系统图,竖向配电干线图,配电箱系统图,电井布置大样图,消防监控室布置大样图,接地平面图,动力平面图,屋顶防雷平面图,照明平面图,自动报警及消防联动控制系统图,视频监控系统图,综合布线系统图,电梯运行控制系统图,消防报警平面图,弱电平面图;暖通说明,空调通风平面图,通风平面图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:5347.18㎡地上层数:2层建筑高度:12.15m地下层数:1层高度类别:低层图纸深度:施工项目地址:四川省设计时间:2016建筑风格:现代效果图:无
