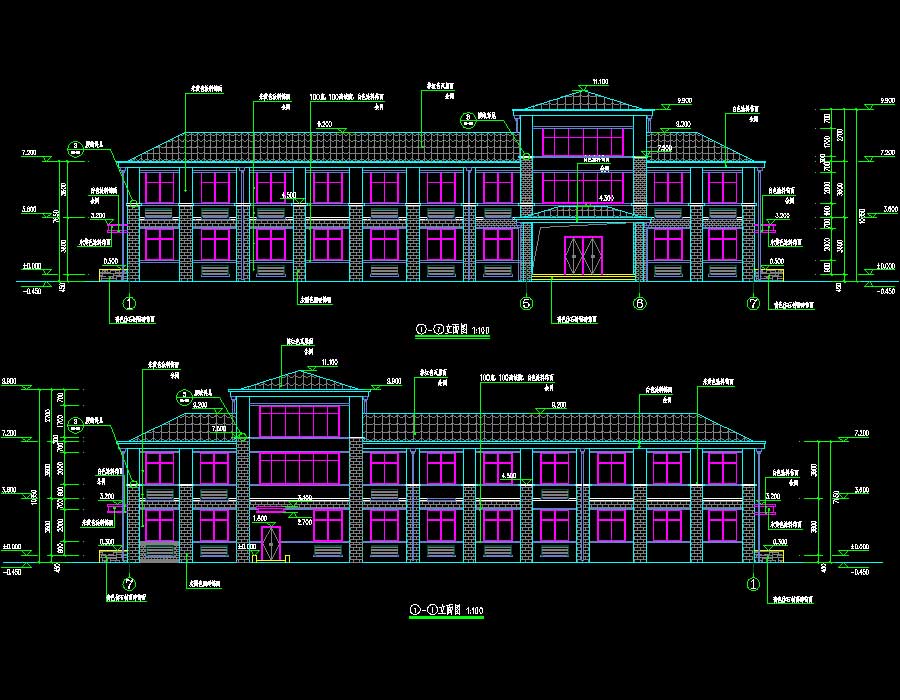

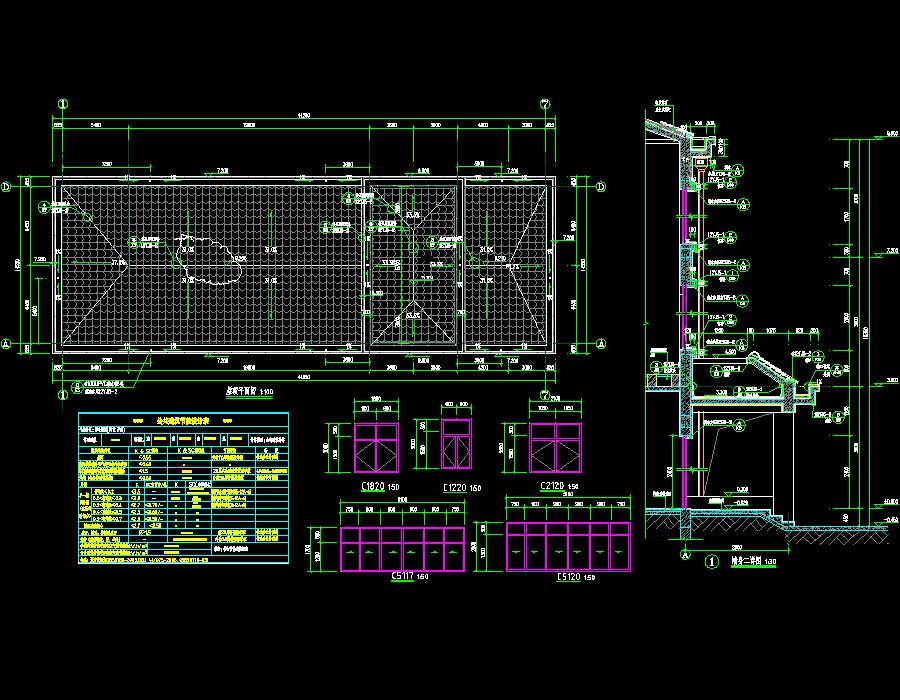

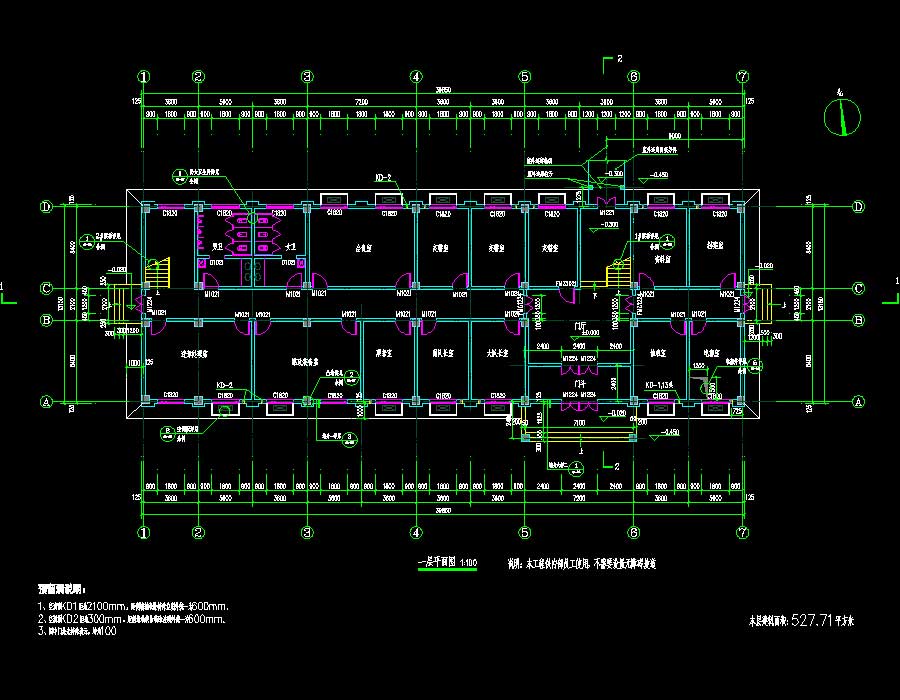

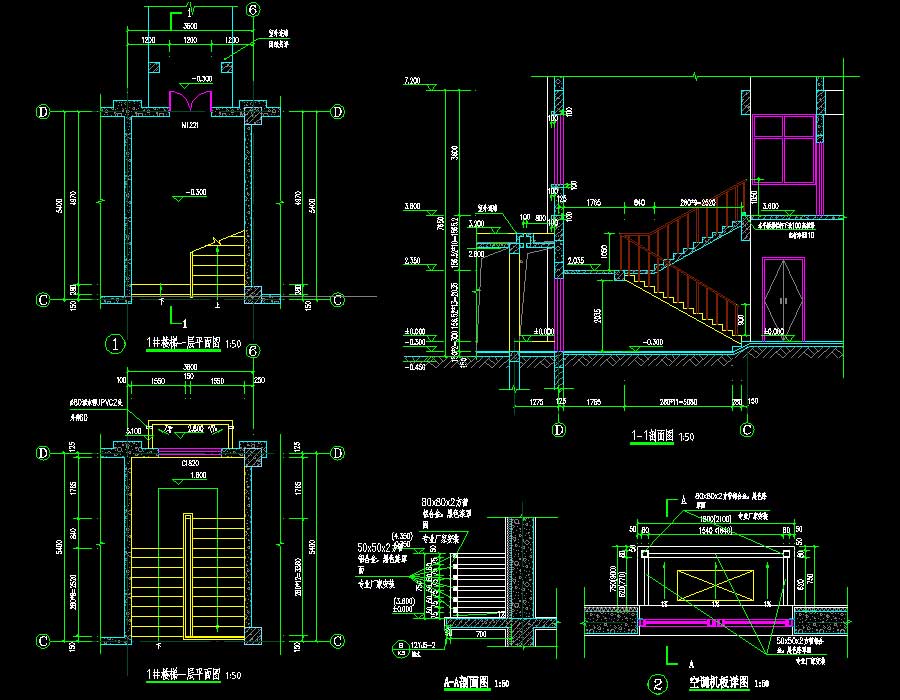

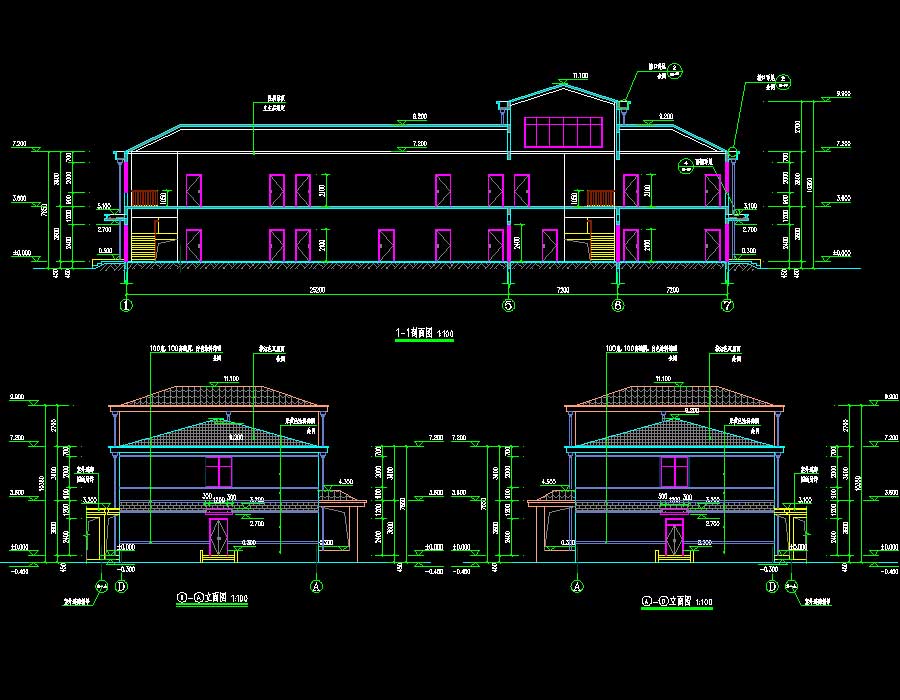

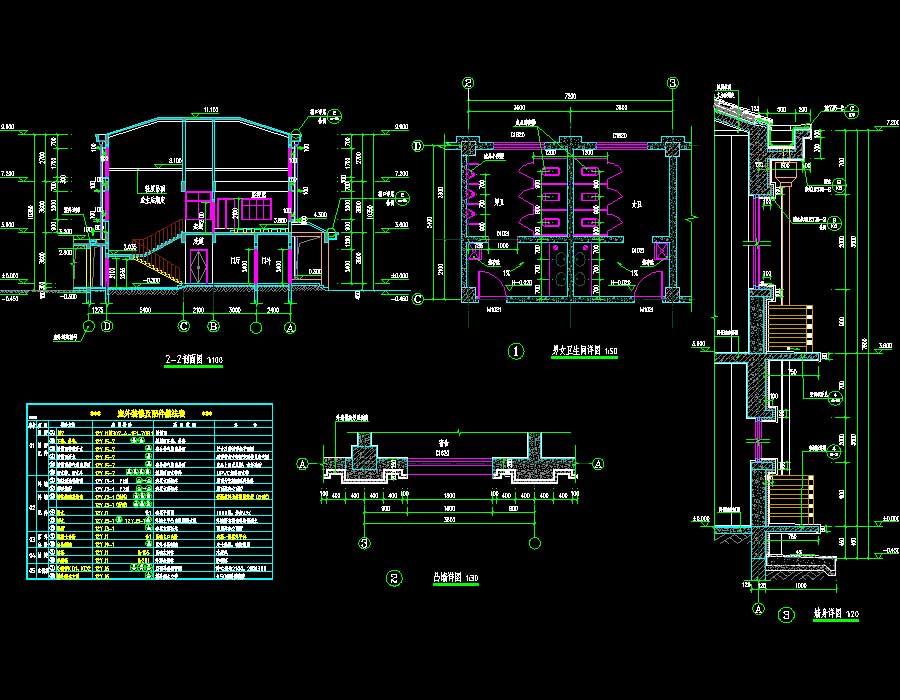

说明:该项目为某收费站 路政管理所站餐厅、宿舍楼、综合楼建筑、结构、电气施工图,其中,宿舍楼总建筑面积1021.60平方米,地上2层,高7.65米,框架结构;路政管理所站综合楼,总建筑面积1055.42平方米,地上2层,高10.35米;餐厅 连廊总建筑面积161.51平方米、19.9平方米,建筑高度4.05米、2.95米,地上1层,框架结构。图纸内容含:场区用地图、总平面布置图、互通式立交平面图、建筑设计总说明、建筑平面图、立面图、剖面图、建筑节能设计表、门窗表、墙身详图、男女卫生间详图、凸墙详图、楼梯详图、空调板详图、室外装修及配件做法表、檐口、雨棚详图、楼梯间详图、节能计算简表、综合楼 餐厅 连廊组合关系图;结构专业,结构设计总说明、基础平面布置图、框架柱平面布置图、梁平法施工图、屋面板平法施工图、现浇板配筋图、楼梯结构施工图;电气专业,电气设计说明、配电系统图、弱电系统图、配电平面图、照明平面图、弱电平面图、屋顶防雷平面图、基础接地平面图、配电总平面图、机电系统、弱电系统场区管道平面图等及公共建筑规定性指标计算报告书、公共建筑权衡计算报告书、建筑节能设计审查备案表(公共建筑寒冷地区)。
建筑面积:1021.6,1055.42,161.51,19.9㎡地上层数:2,2,1,1层建筑高度:7.65,10.35,4.05,2.95m地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2013建筑风格:现代效果图:无
