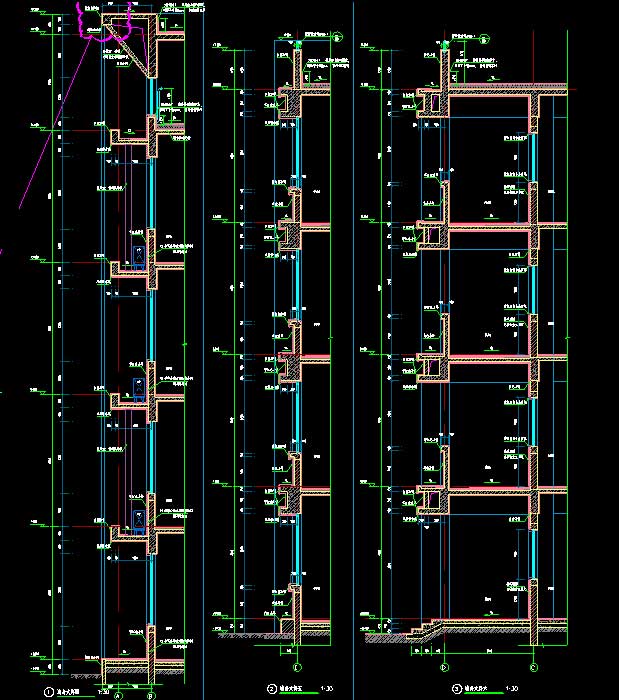

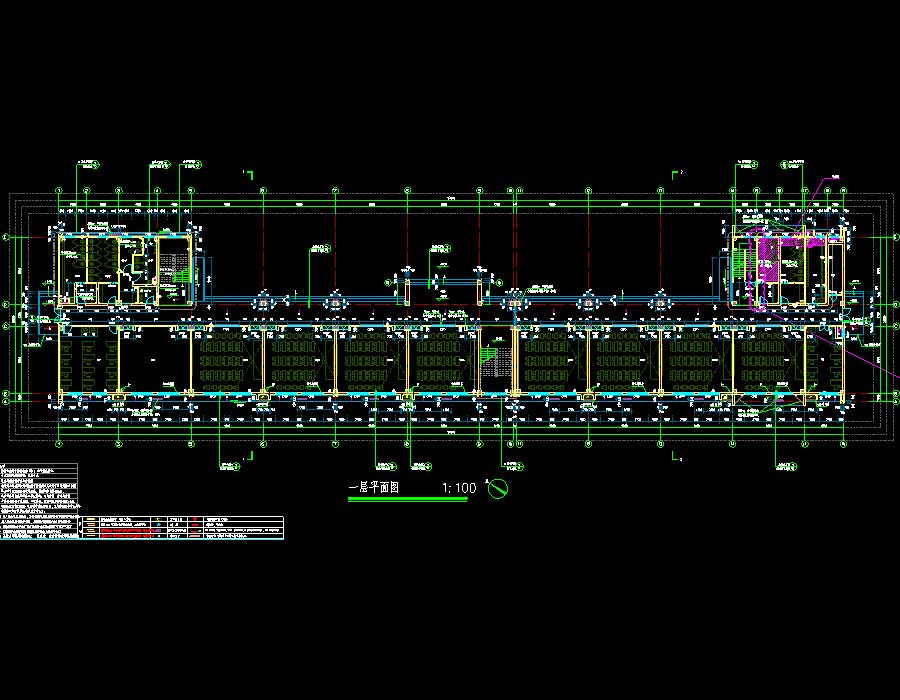

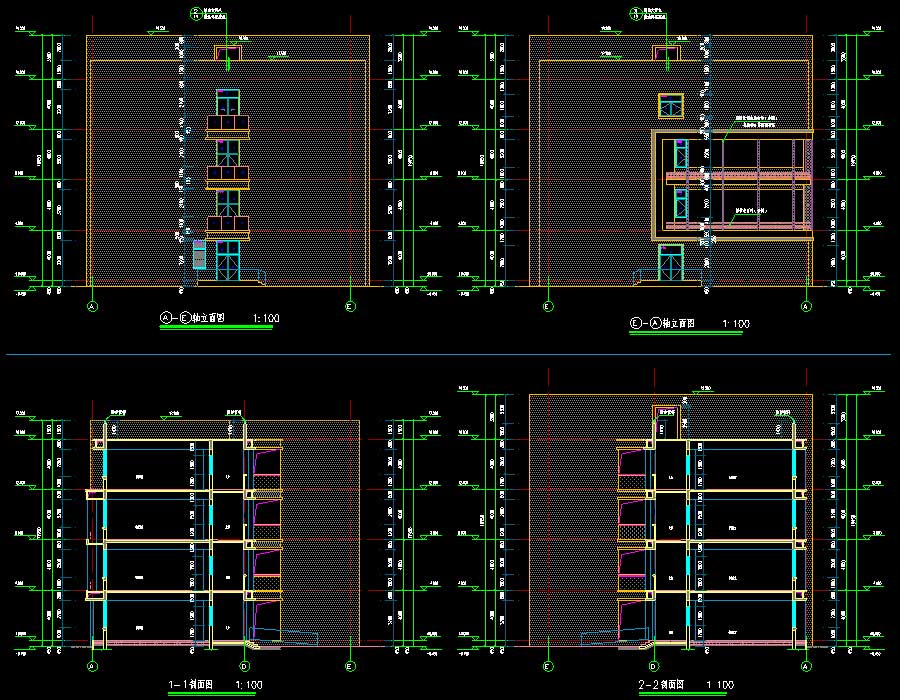

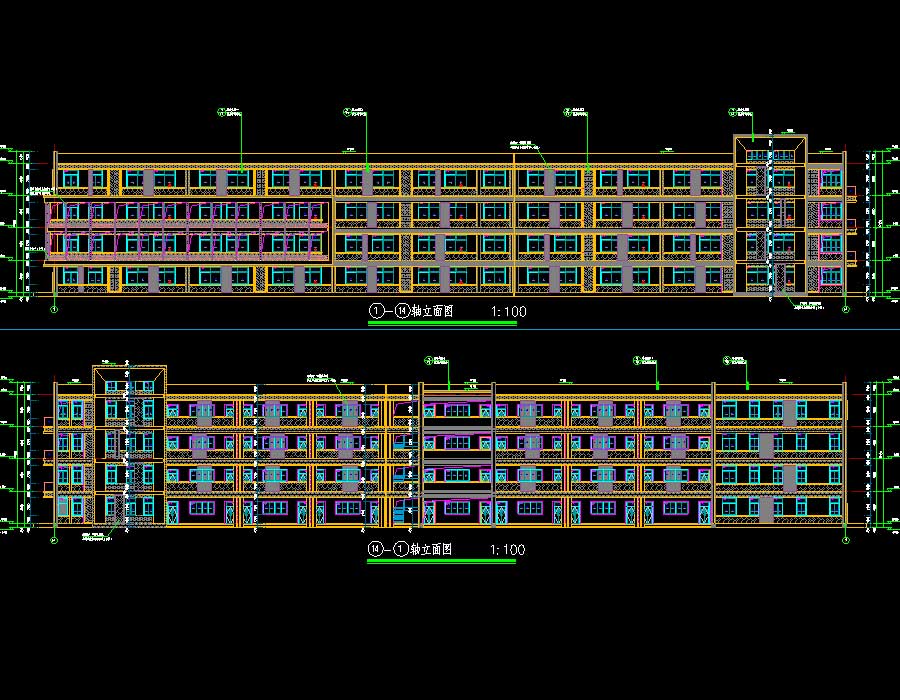

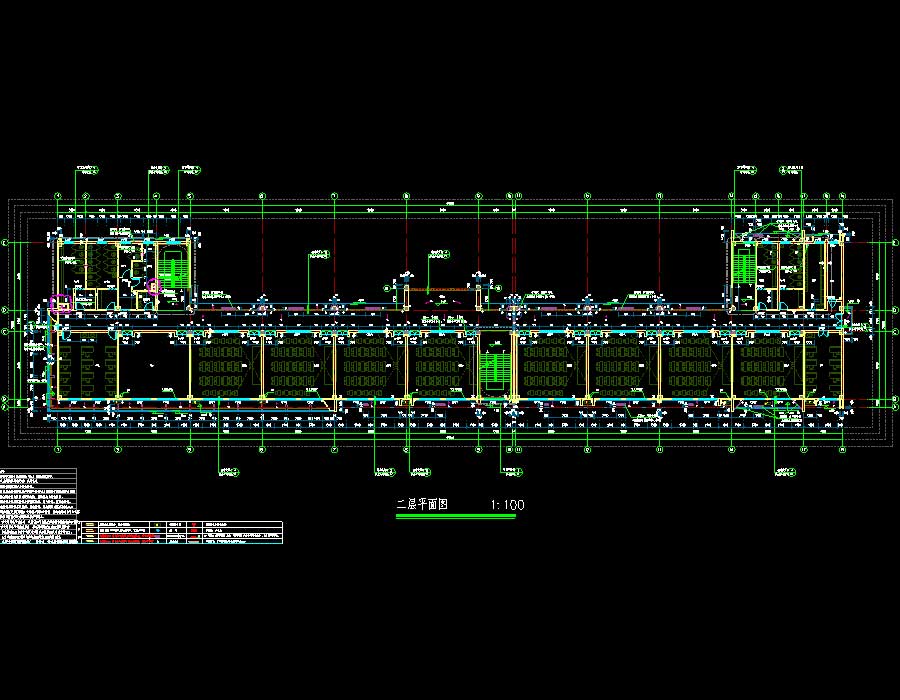

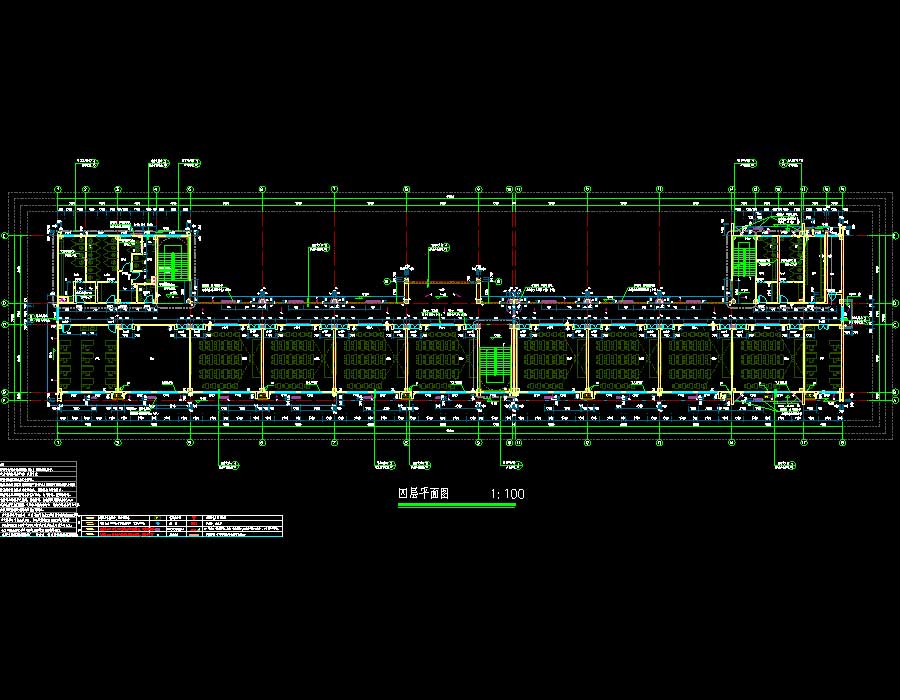

说明:该工程为某中学扩建高中教学楼、宿舍楼项目建筑、结构施工图,其中,教学楼总建筑面积6220.68平方米,地上4层,高17.65米,框架结构;宿舍楼,总建筑面积6085.47平方米,地上4层,高16.05米,框架结构;图纸内容含:建筑专业,建筑工程设计说明、工程做法表、建筑施工图绿色设计专篇、建筑平面图、立面图、剖面图、宿舍单元平面详图、无障碍宿舍平面详图、宿管卫生间平面详图、节点大样、门窗表、门窗详图、墙身大样、卫生间详图、装配式建筑专项说明、预制内墙平面布置图;结构专业,结构设计总说明、平法变更及补充说明、坡屋面节点详图、地下室工程结构设计说明、绿色设计专篇(结构)、基础结构平面图、柱平法施工图、结构平面图、地梁平法施工图、梁平法施工图、楼梯详图、墙身大样、装配式结构专项说明、典型构件大样图、预制构件平面布置图、预制内墙平面布置图、基坑围护设计施工总说明、支护剖面图、详图、基坑围护平面图。
