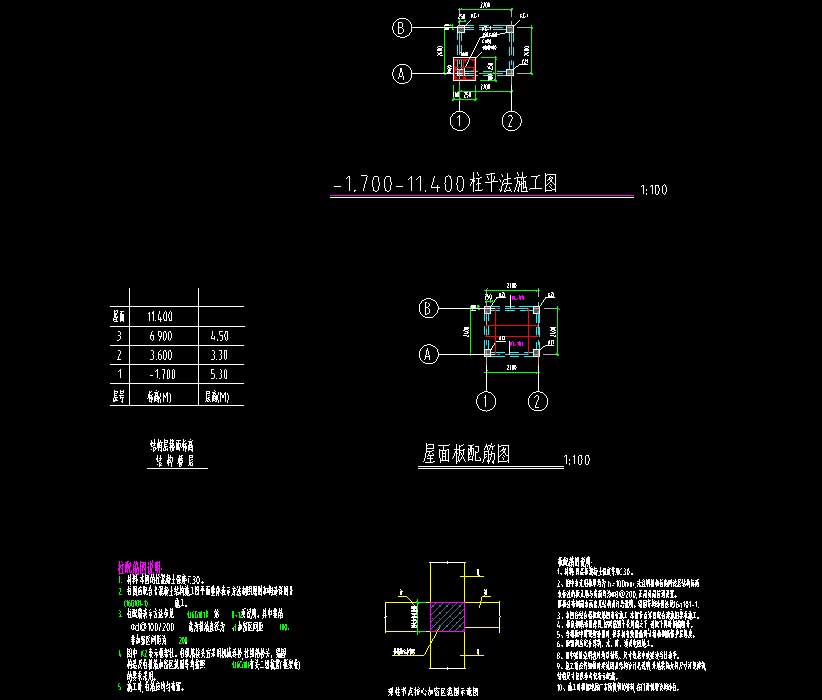

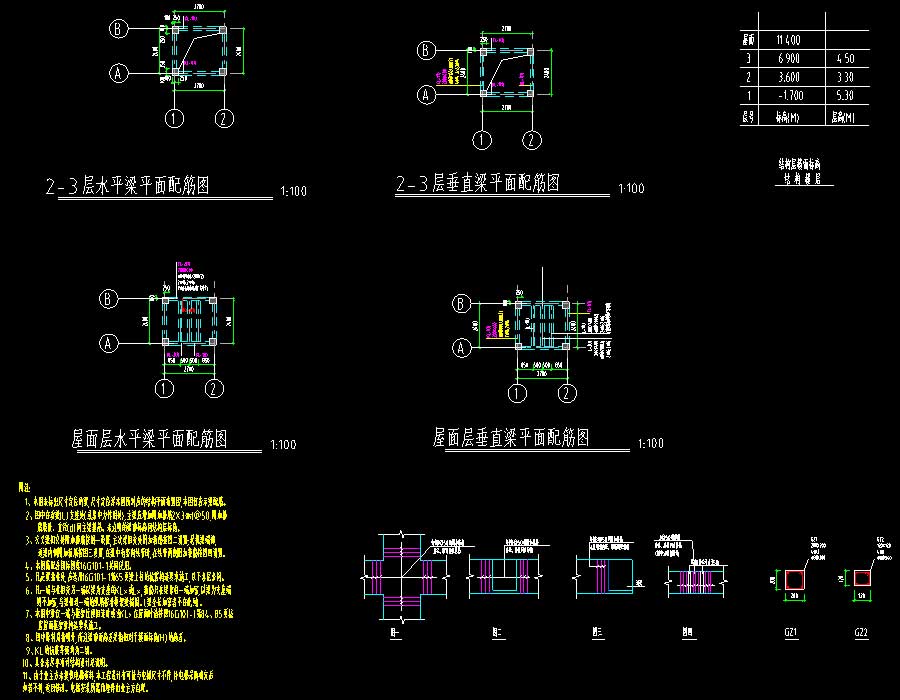

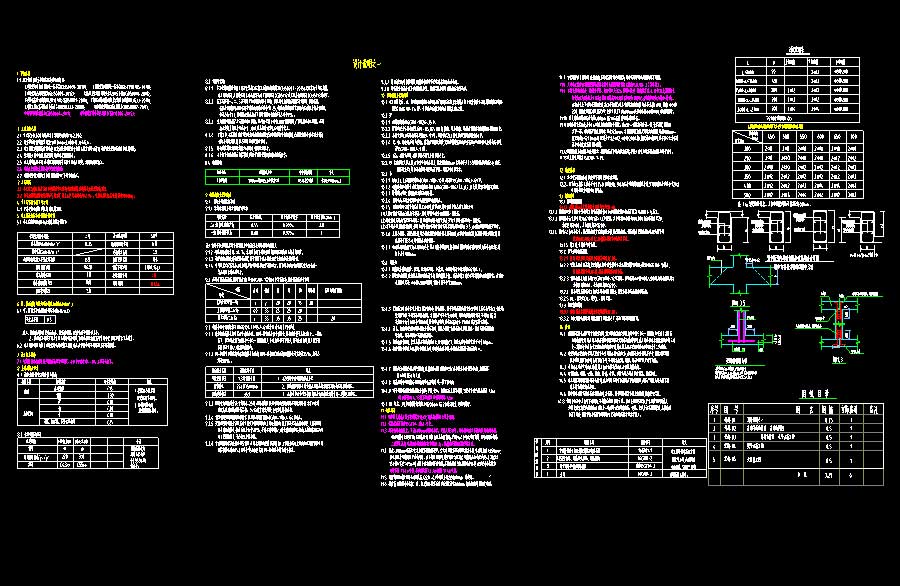

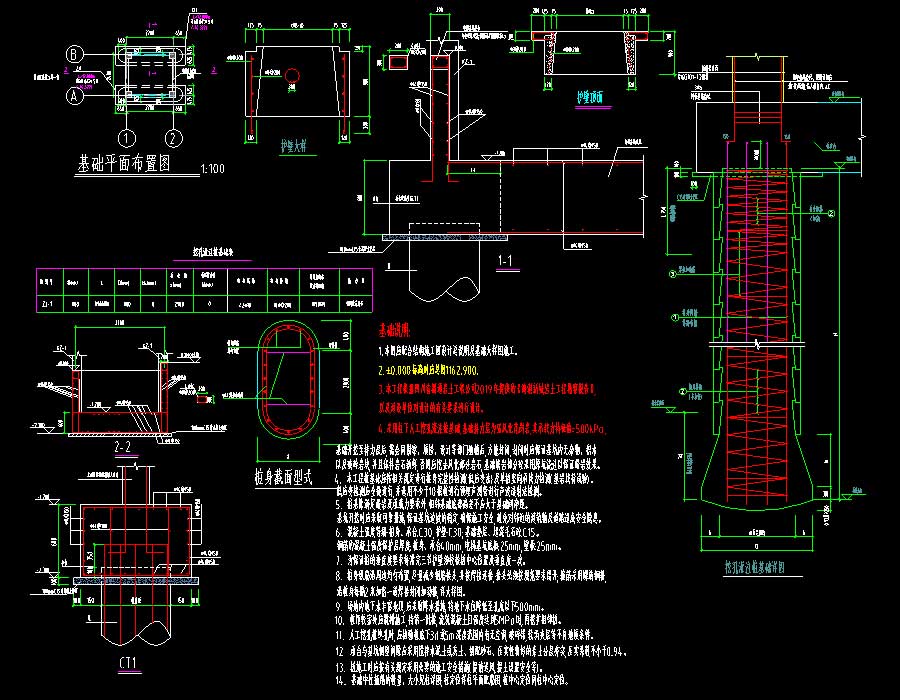

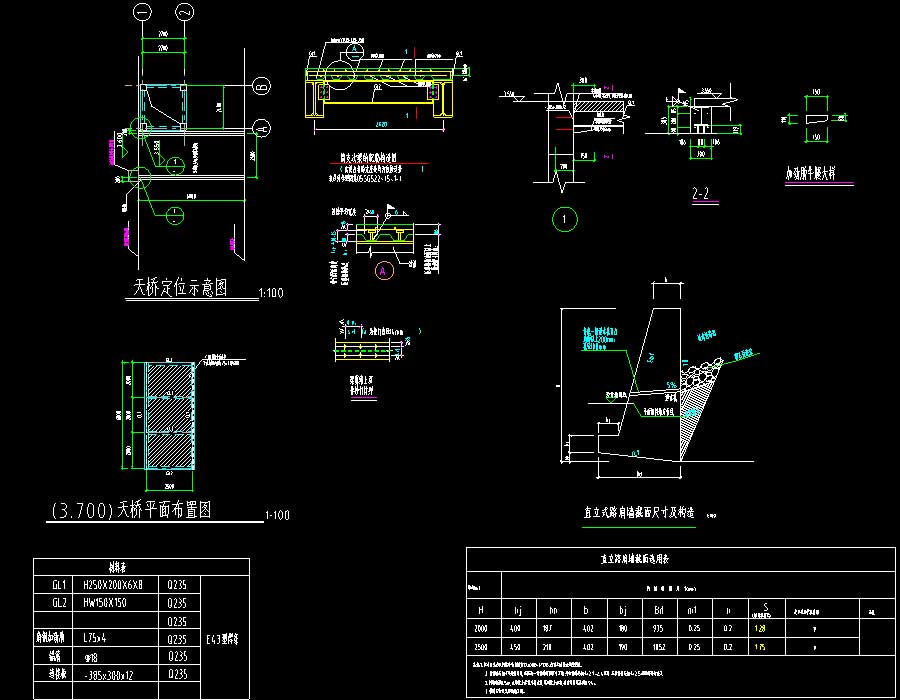

说明:本工程为社区卫生服务中心建设项目新增室外电梯及天桥结构施工图,抗震设防烈度为7度,加装电梯采用框架结构形式,共3层,地上3层,结构总高为12.3米,电梯采用无机房电梯,载重1000kg。由于地基回填深10米,故做桩基。图纸内容含:结构说明,基础平面布置图,基础大样图,结构布置图,柱平法施工图,梁平法施工图,天桥施工图。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.35kN/㎡雪压:建筑面积:建筑高度:12.3m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:四川省设计时间:2019
