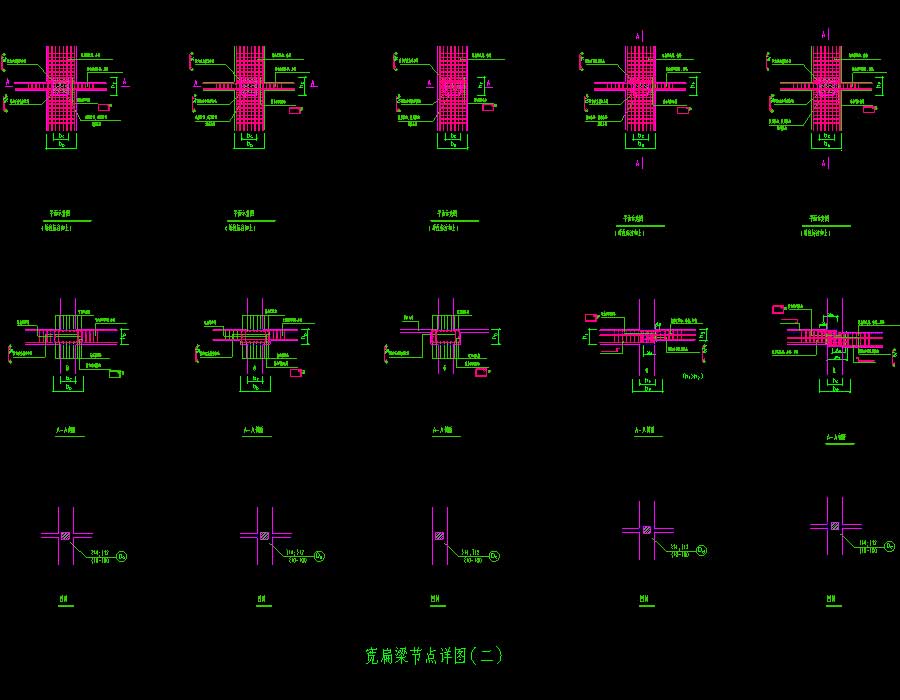

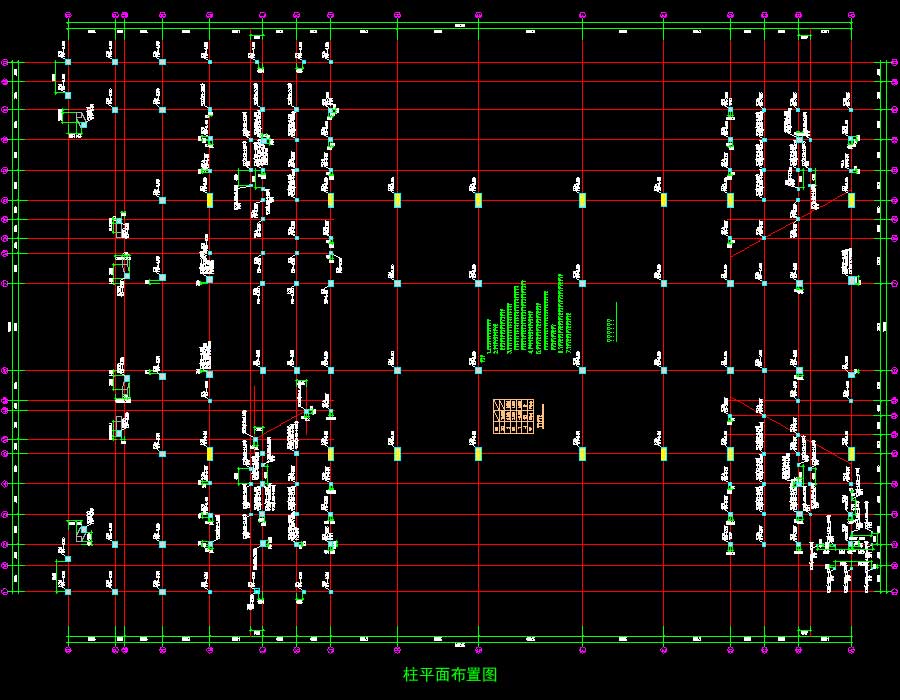

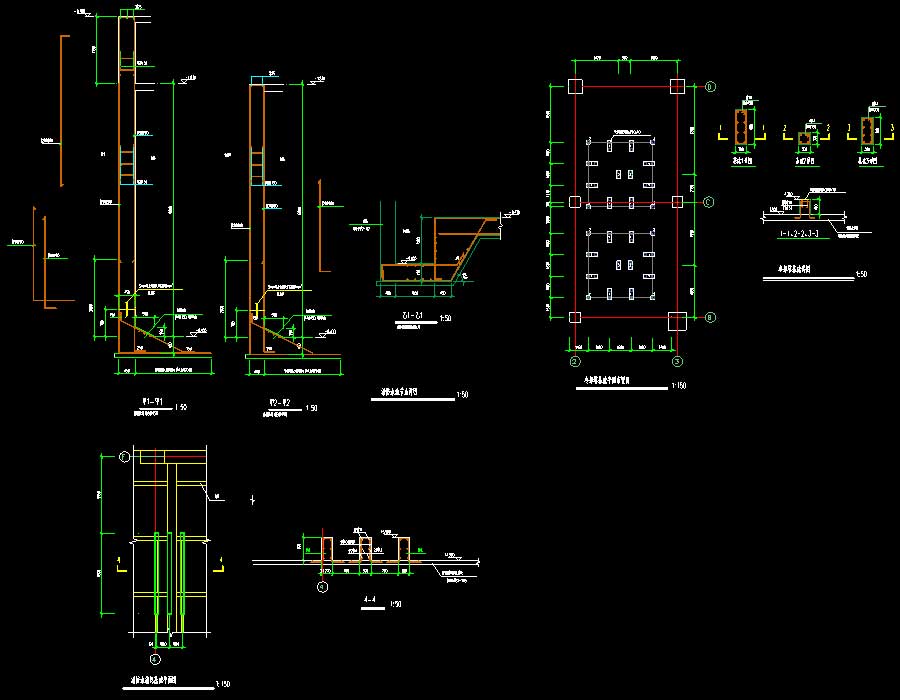

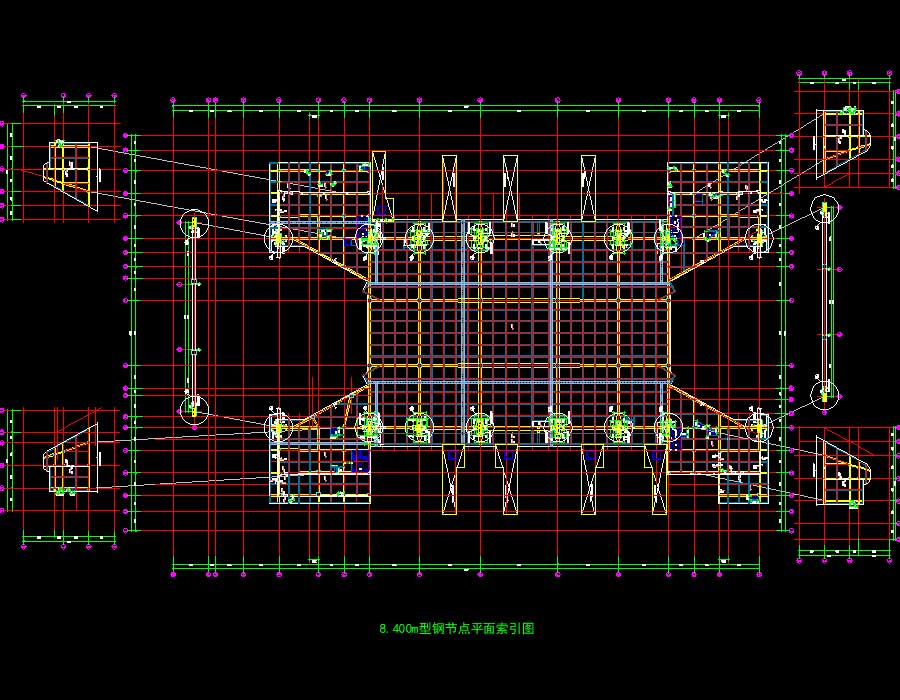

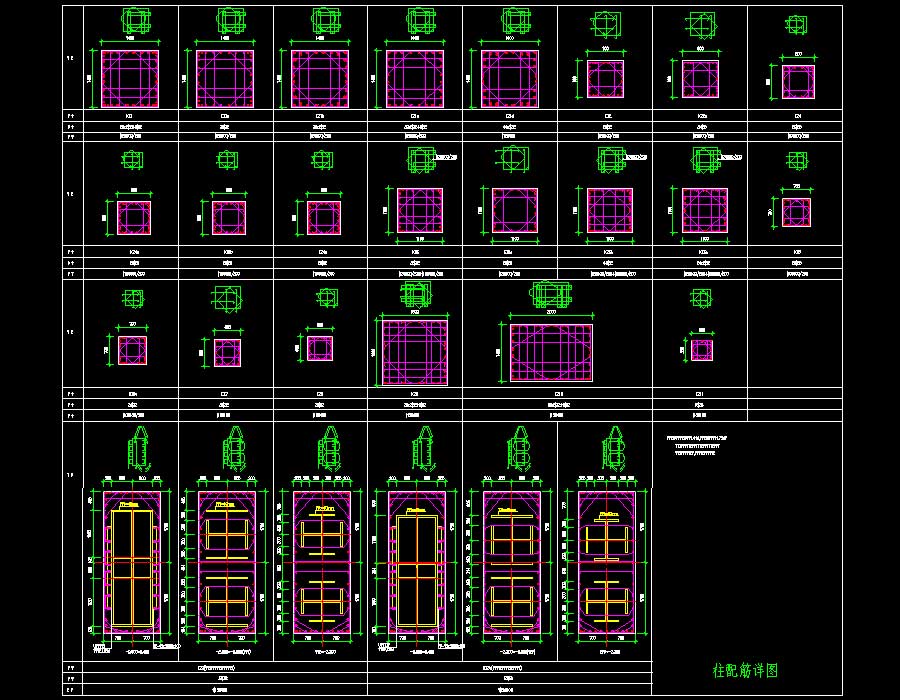

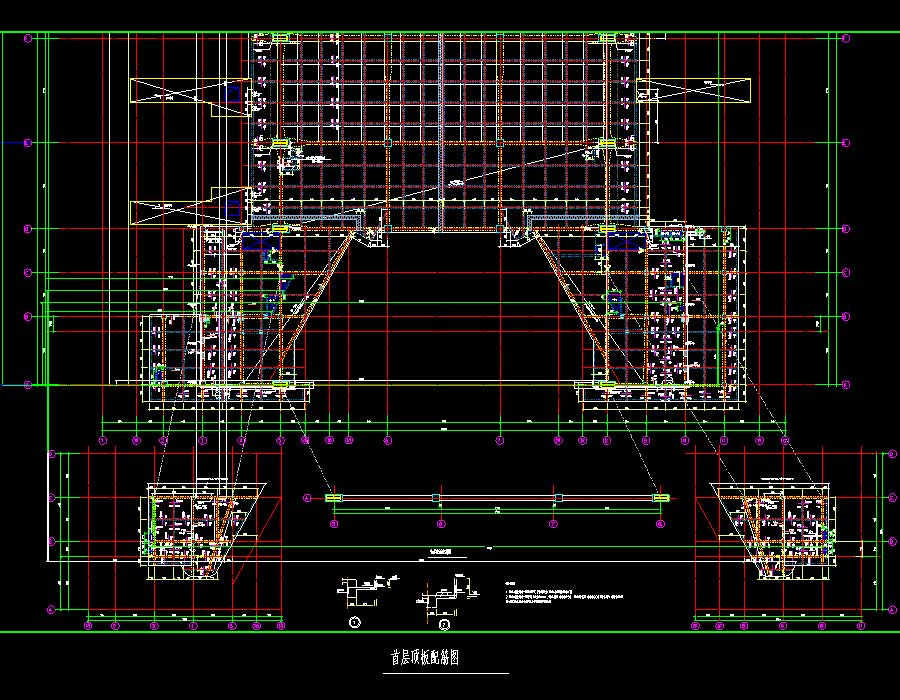

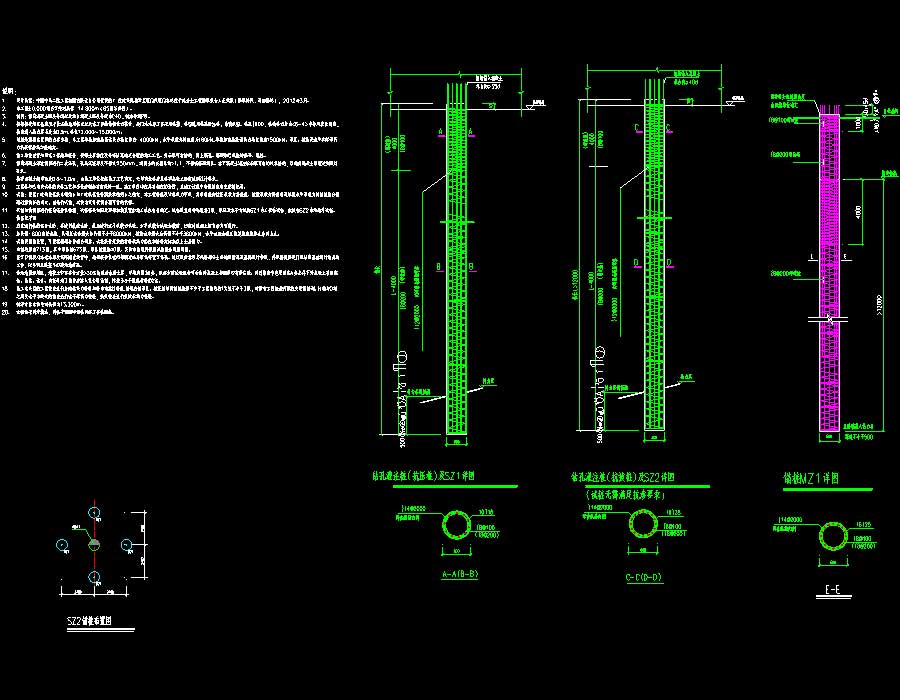

说明：该项目为某轨道交通建筑—火车站站房结构设计施工图，地上层数：高架候车厅一层，局部设夹层；地下层数：局部1层；高度：屋盖最高31米；结构形式：下部：混凝土框架结构；屋盖：多点支撑的正交正放焊接球四角锥曲面网架；标高15M夹层：钢框架结构；基础类型：钻孔灌注桩。图纸内容包含：结构设计总说明（混凝土部分）、桩详图、桩基承台平面布置图、地下室底板及地梁配筋图、承台及局部大样、桩平面布置图、柱配筋详图、地下室顶板梁配筋平面索引图、地下室顶板梁配筋图平面分区（一、二、三）、二层梁配筋平面索引图、二层梁配筋图平面分区（一、二、三）、地下室顶板配筋图、地下室顶板配筋图分区（一、二、三）、首层顶板配筋图、首层顶板配筋图分区（一、二、三）、Z-LFT详图、LT详图、节点详图、地下室顶板型钢节点平面索引图、地下室顶板型钢节点平面分区（一、二、三）、首层顶板型钢节点平面索引图、首层顶板型钢及诶单平面分区（一、二、三）、型钢梁柱连接节点大样、宽扁梁节点详图、钢结构设计总说明、钢结构平面布置图、钢结构剖面图、柱脚平面布置图、15m夹层结构布置图、15m夹层楼板图、柱脚节点图、15m夹层节点图、天窗结构布置图、天窗钢架大样图、天窗节点图、马道结构布置图、吊顶转换层结构布置及大样图、12.5m夹层结构布置及节点图、Z-LFT详图、节点图、LT平面图及剖面图、LT节点图、结构布置图及节点图、Z~DT详图、LFT详图、DT详图、GLT详图、网架支座平面布置图、网架杆件结构布置图、网架上弦杆平面布置图、网架下弦杆平面布置图、网架腹杆平面布置图、网架侧端悬挑结构平面布置图、网架悬挑结构上弦坐标控制点坐标图、网架悬挑结构下弦坐标控制点坐标图、网架节点图。
