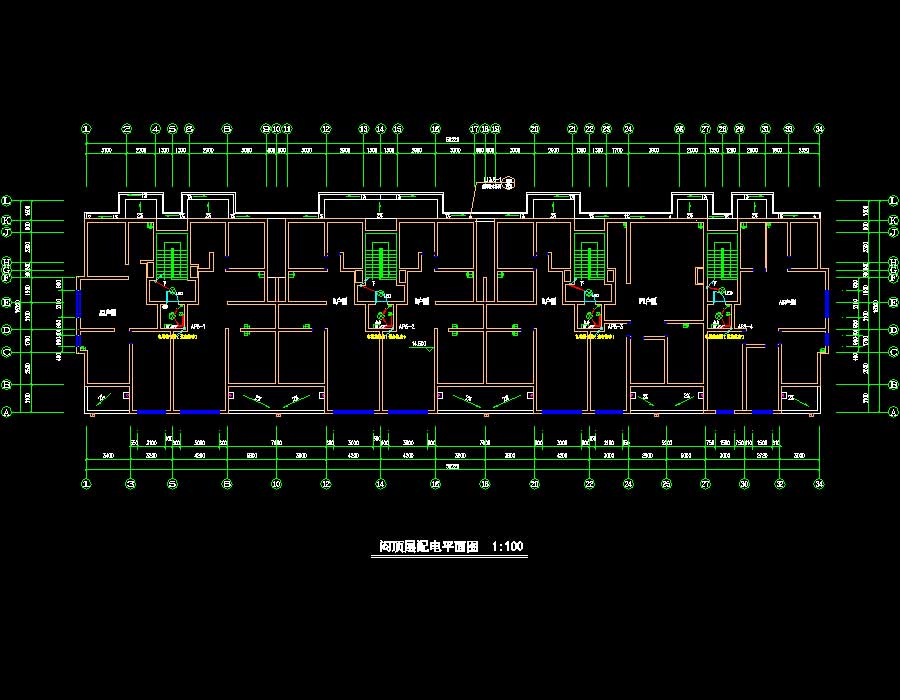

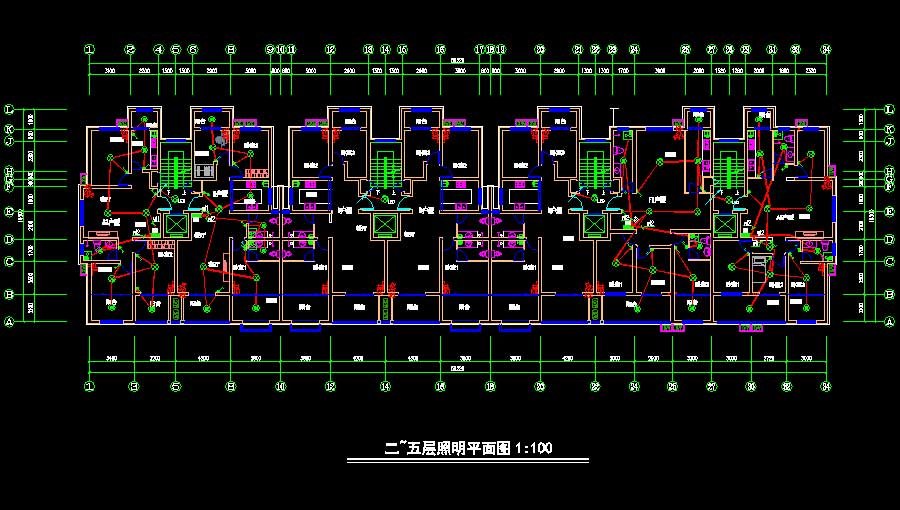

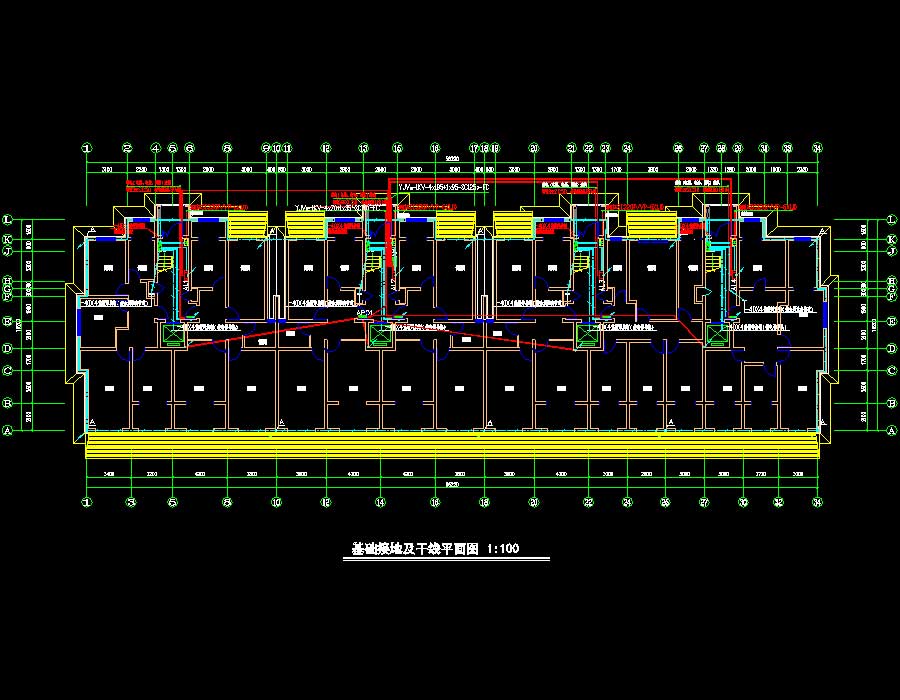

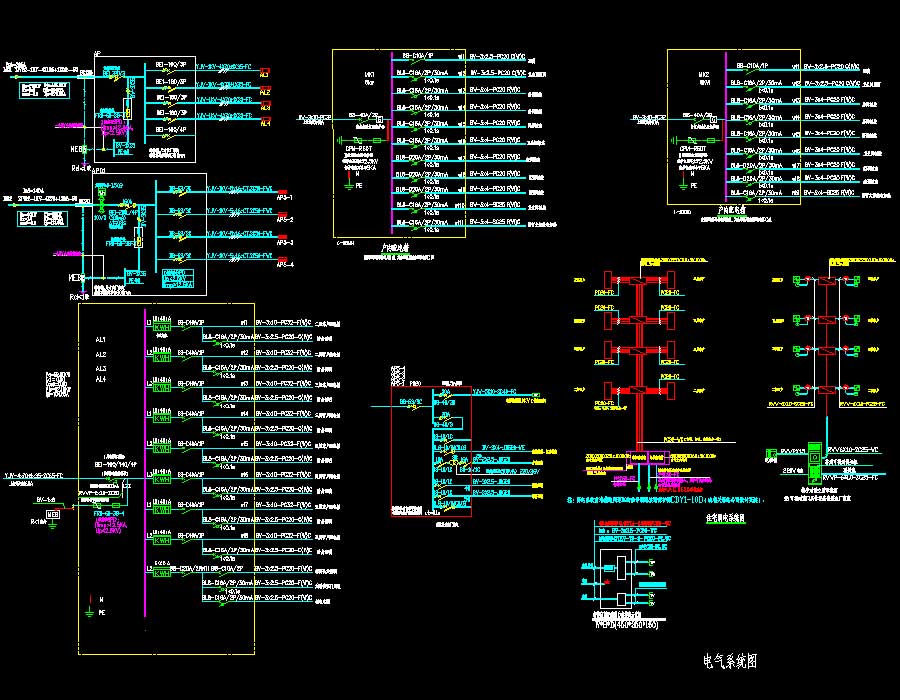

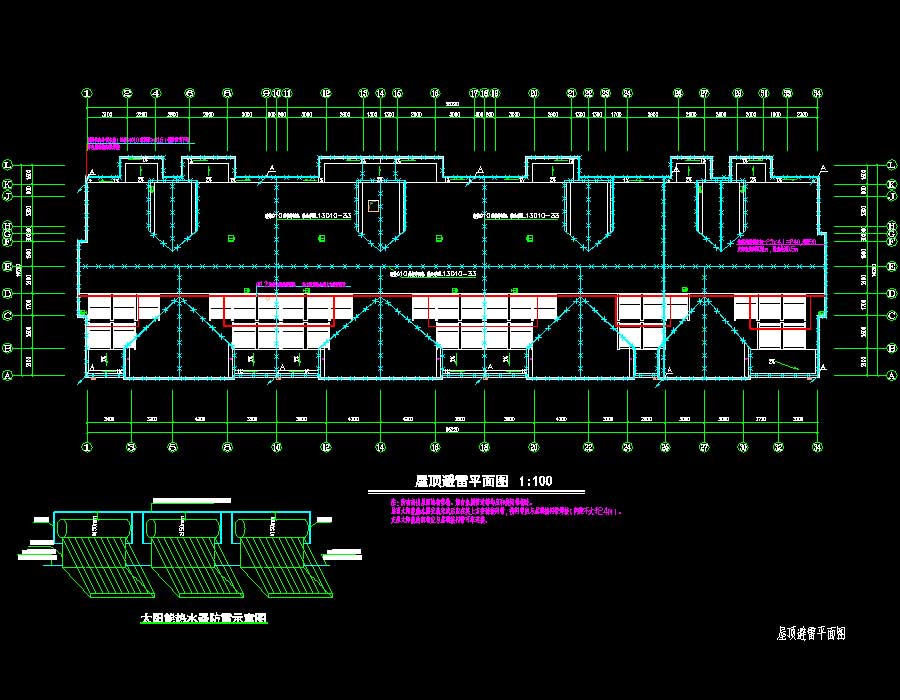

说明:该项目为某住宅楼电气施工图,由地上五层住宅及闷顶组成,一层北侧为单元门入口,地上总高度17.9米,总建筑面积4544.95平方米,结构形式为砌体结构;图纸内容包含:电气施工图设计说明、一星级绿色居住建筑电气设计专项说明、图例、主要设备材料表、总等电位联结示例、卫生间局部等电位联结示例、户内配电箱、住宅弱电系统图、智能家居配线箱内部接线示意图、一层配电平面图、二~五层照明平面图、二~五层插座平面图、二~五层弱电平面图、基础接地及干线平面图、屋顶避雷平面图、太阳能热水器防雷示意图、闷顶层配电平面图。
建筑面积:4544.95㎡地上层数:5层建筑高度:17.9m地下层数:高度类别:多层图纸深度:施工项目地址:设计时间:2017
