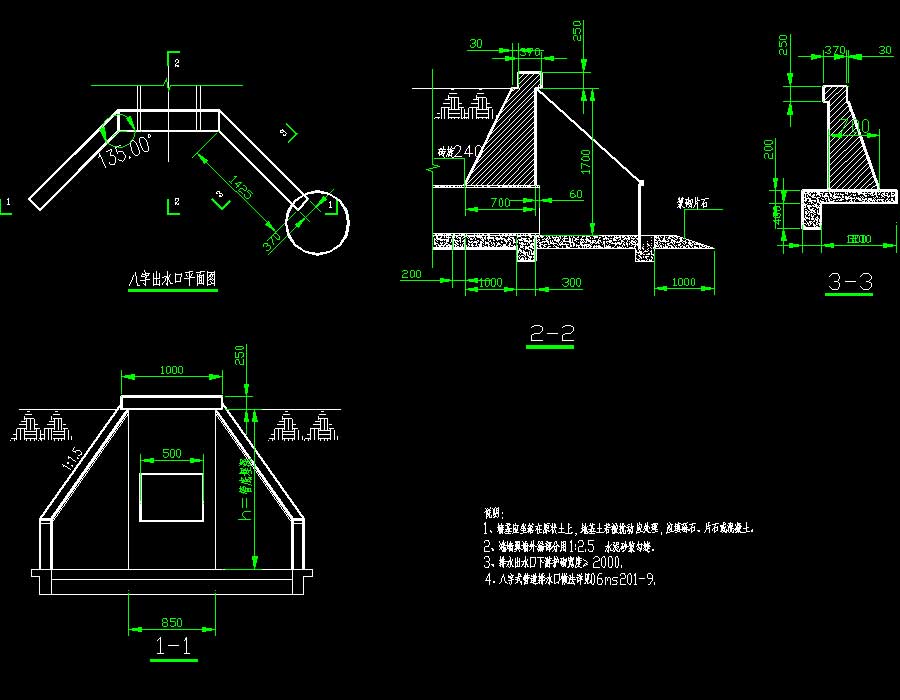

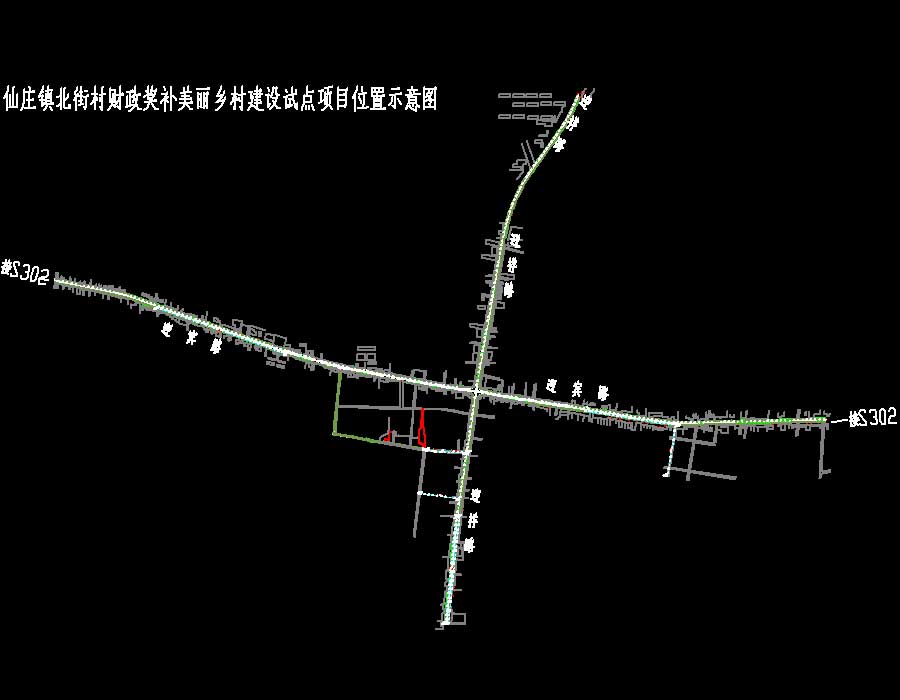

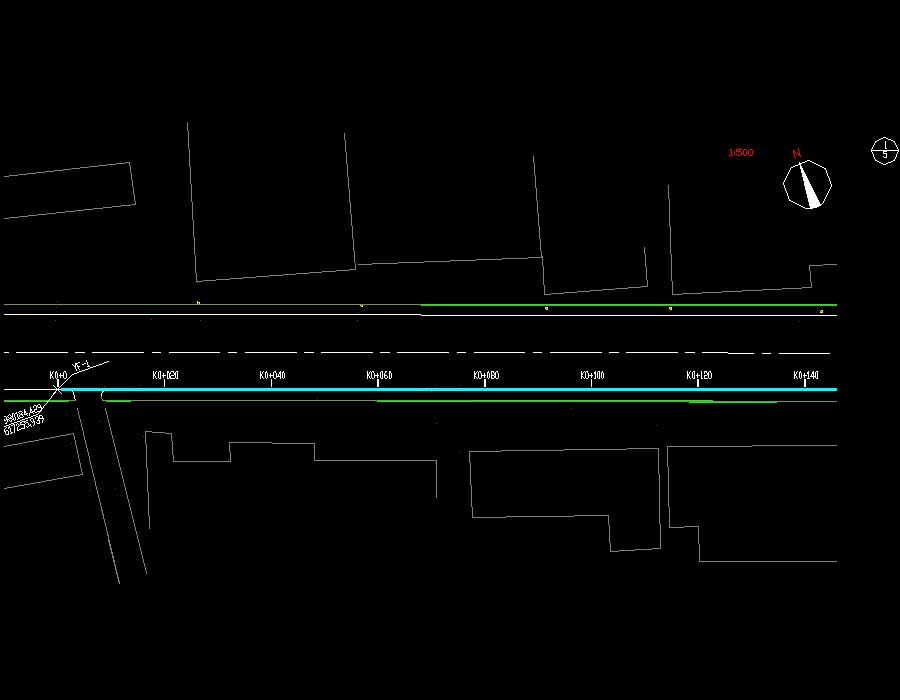

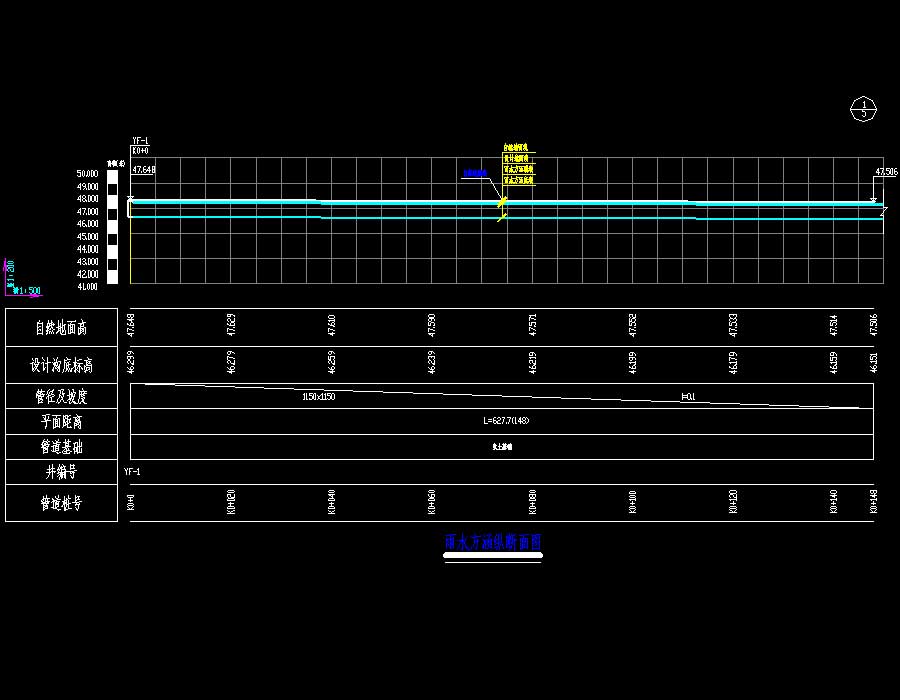

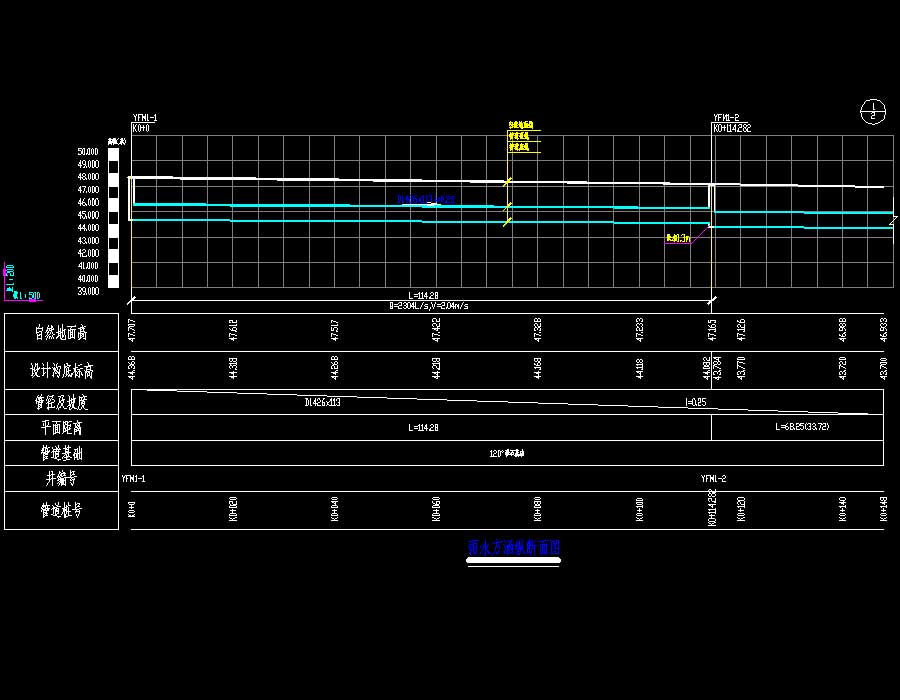

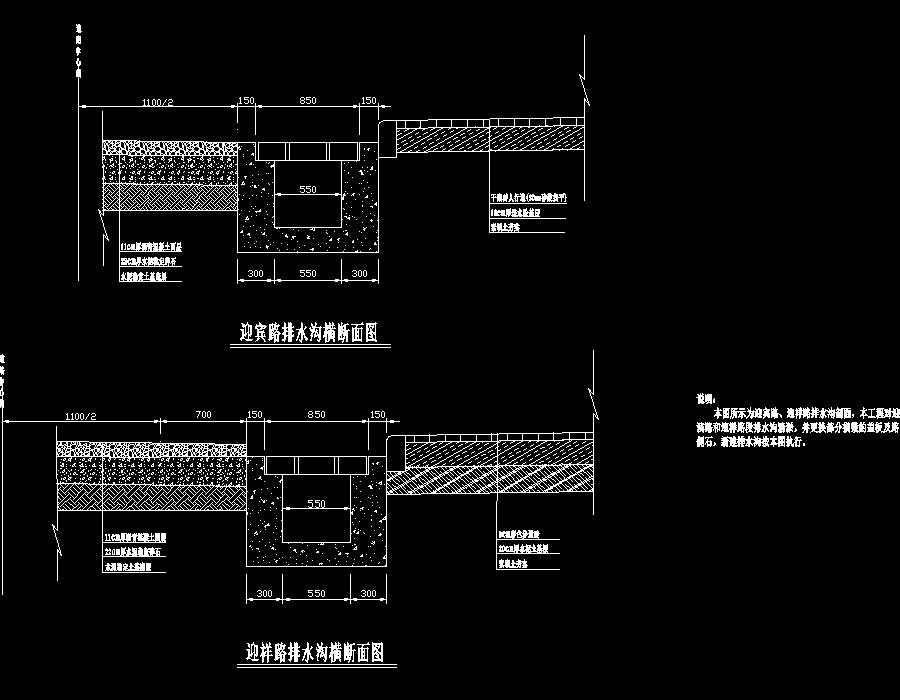

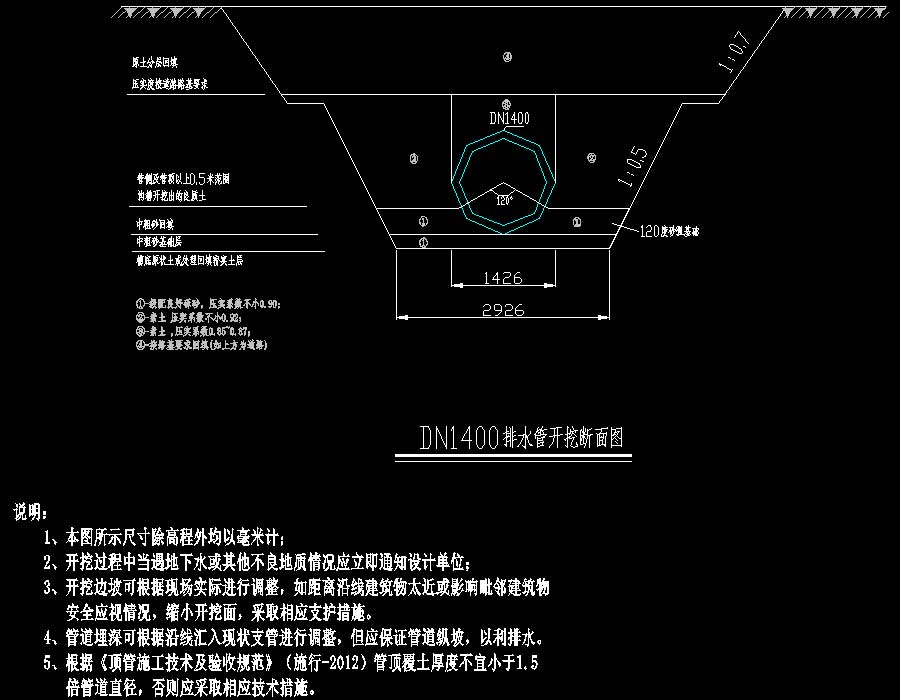

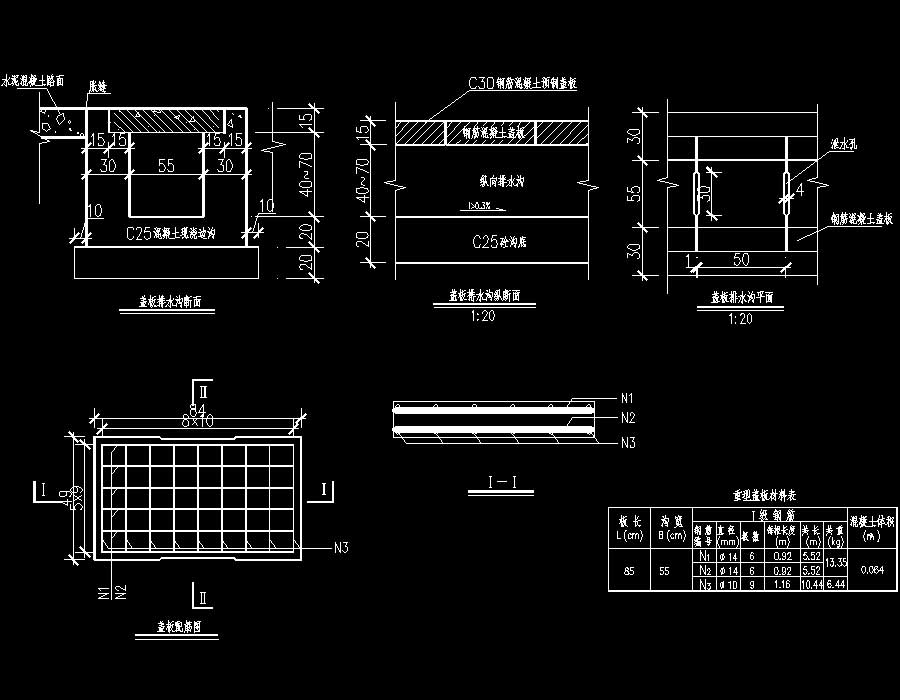

说明:该项目为某乡村建设试点工程道路排水施工图,本工程主要目的是对已建成的两条主要道路增设人行道排水沟、路灯照明等工程。主要工程量包括:新建排水沟1279米,人行道172226平方米,路灯安装174盏;道路等级:城市支路;道路设计车速:30km/h;新建道路结构设计使用年限:8年;人行道路面结构:混凝土垫层 步道砖;道路抗震设防等级:7度。图纸内容含:排水工程设计说明书、排水管开挖断面图、排水管开挖横断面图、排水沟横断面图、盖板排水沟断面、盖板排水沟纵断面、盖板排水沟平面、盖板配筋图、重型盖板材料表、外排口八字墙施工图、主要材料表、排水沟平面布置图、雨水方涵纵断面图、雨水管平面布置图、工程位置示意图。
