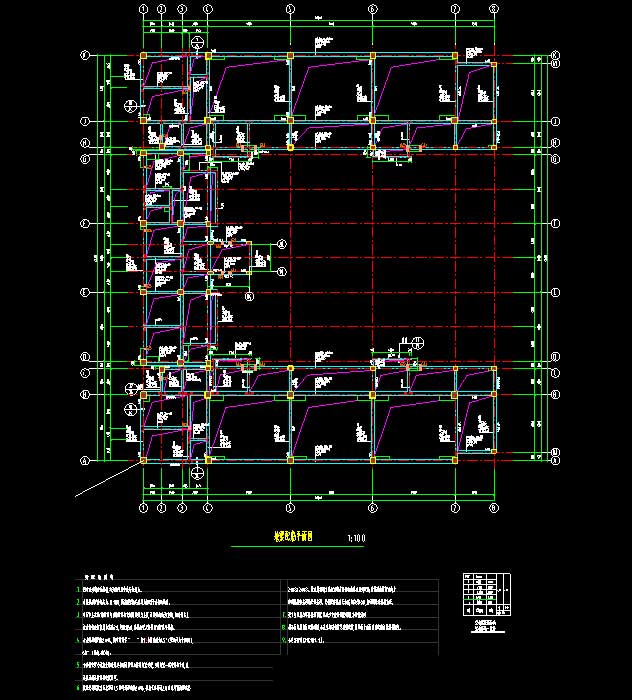

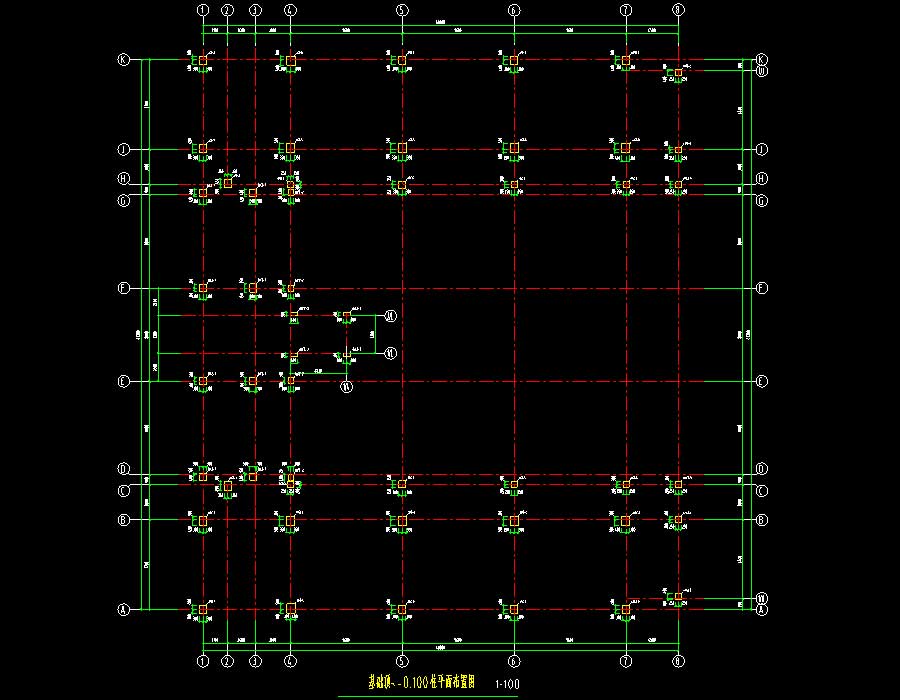

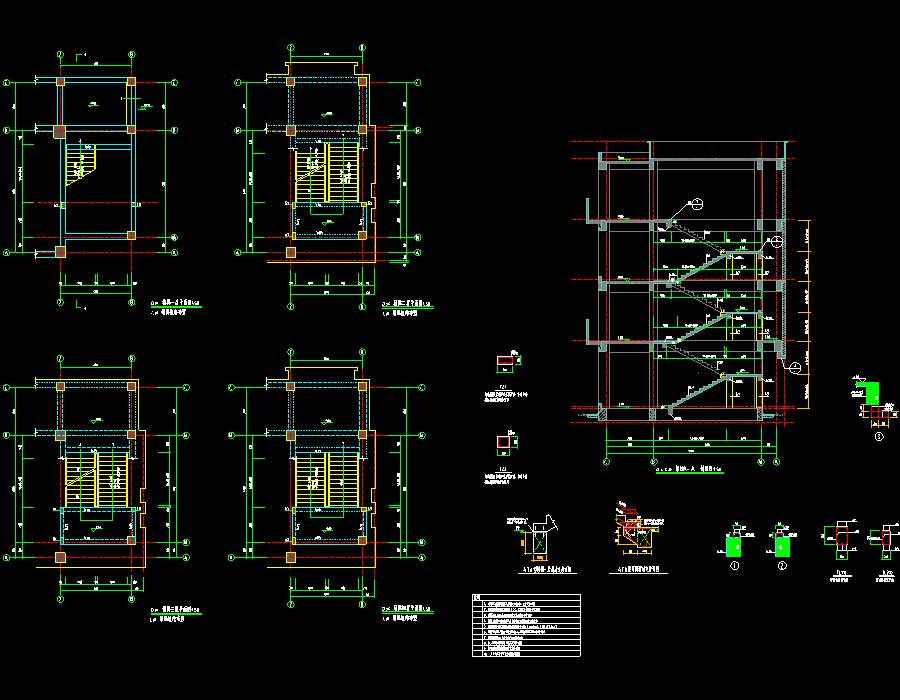

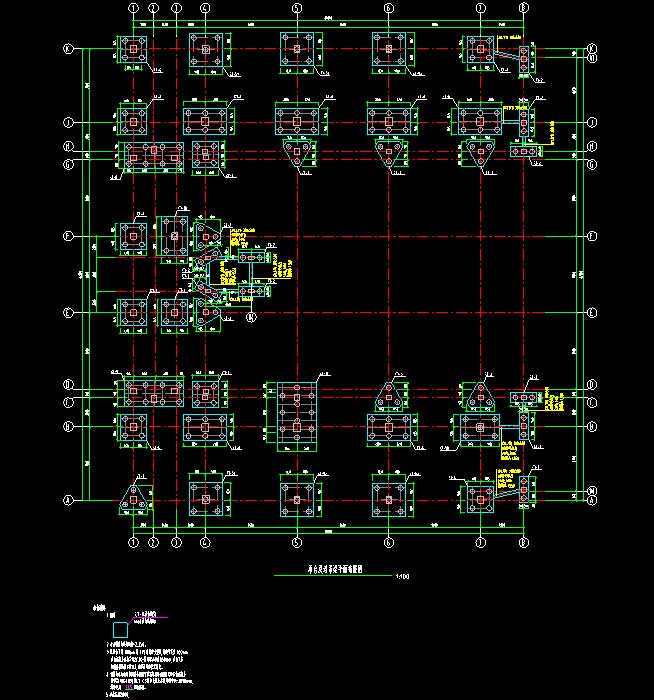

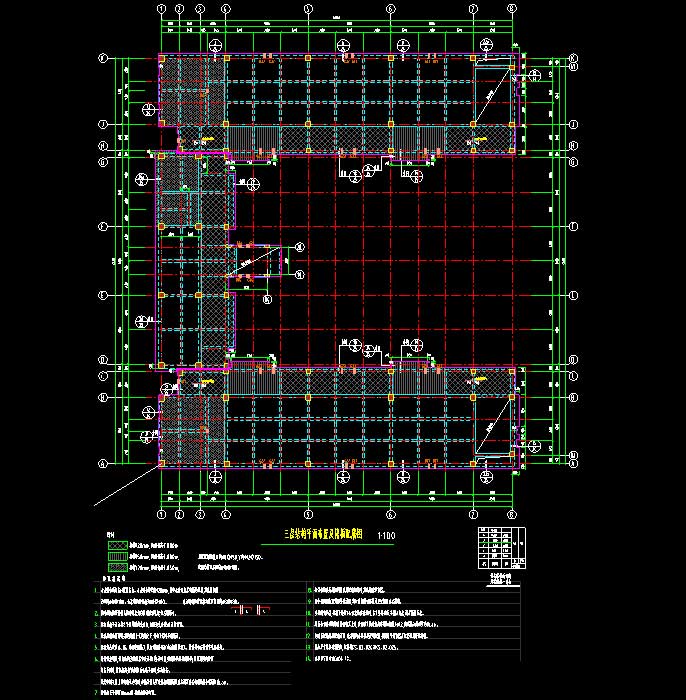

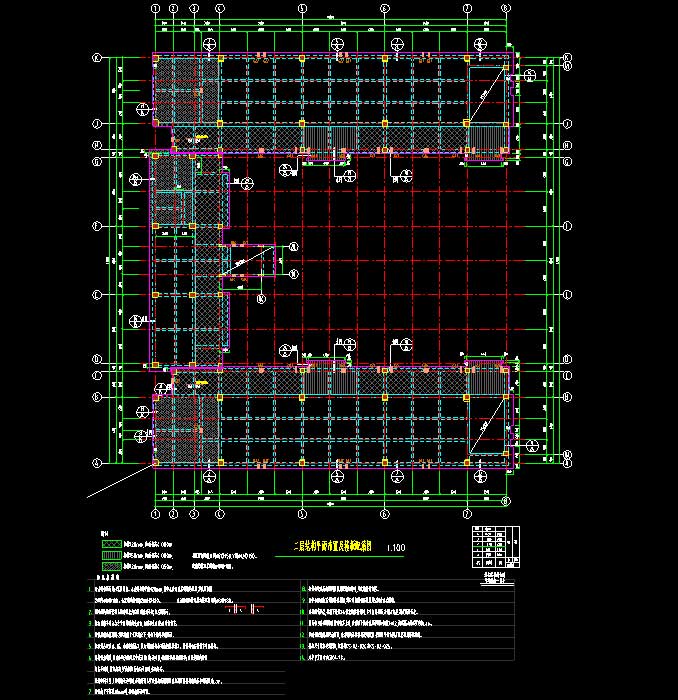

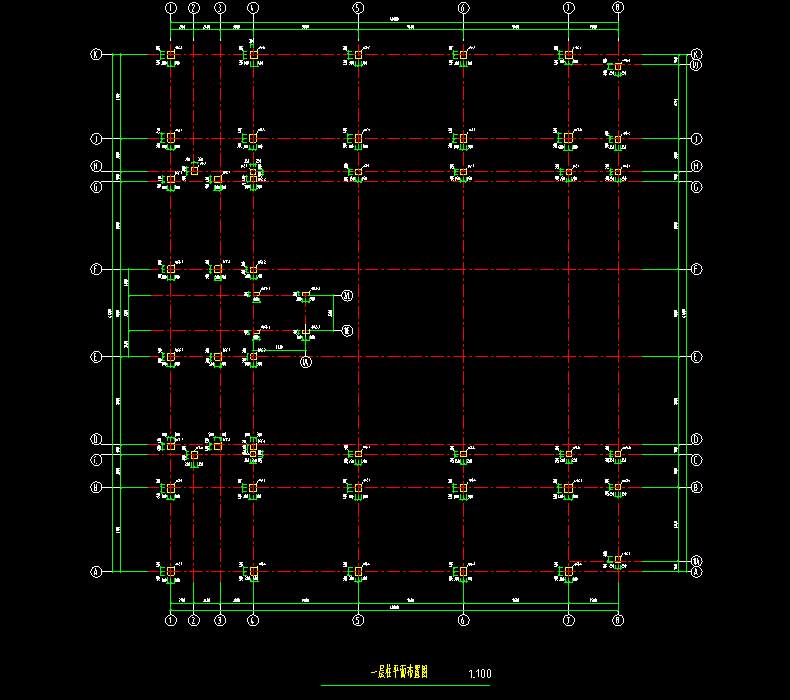

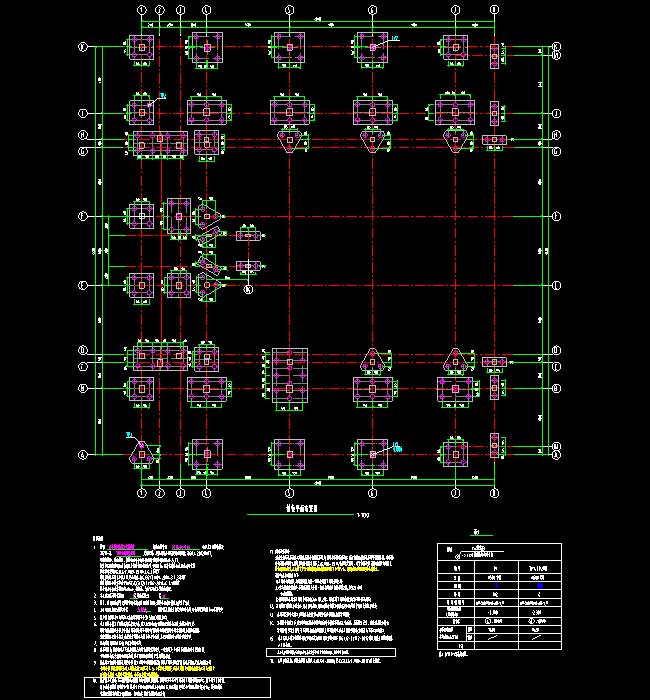

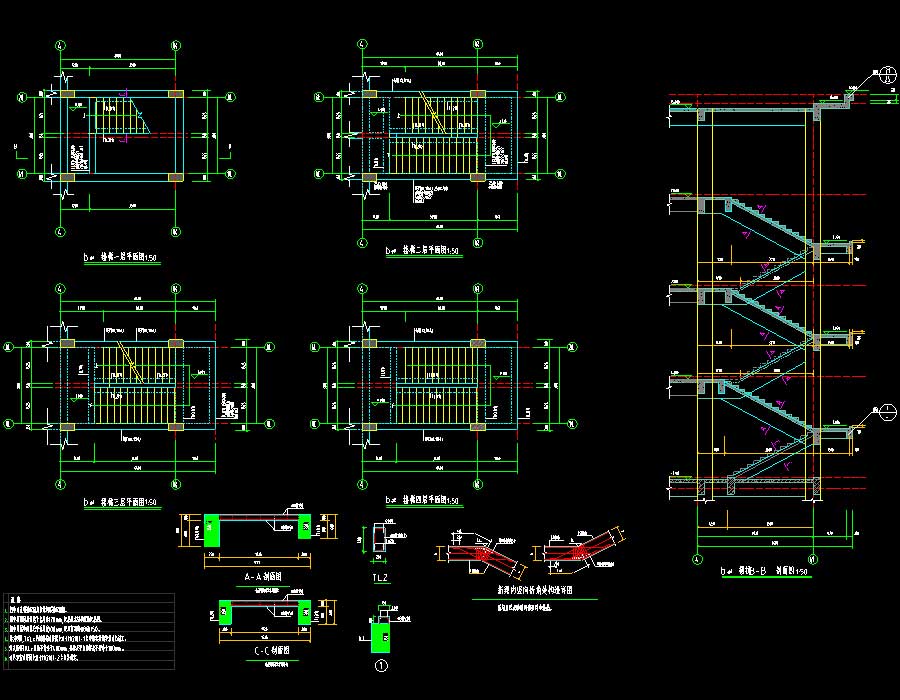

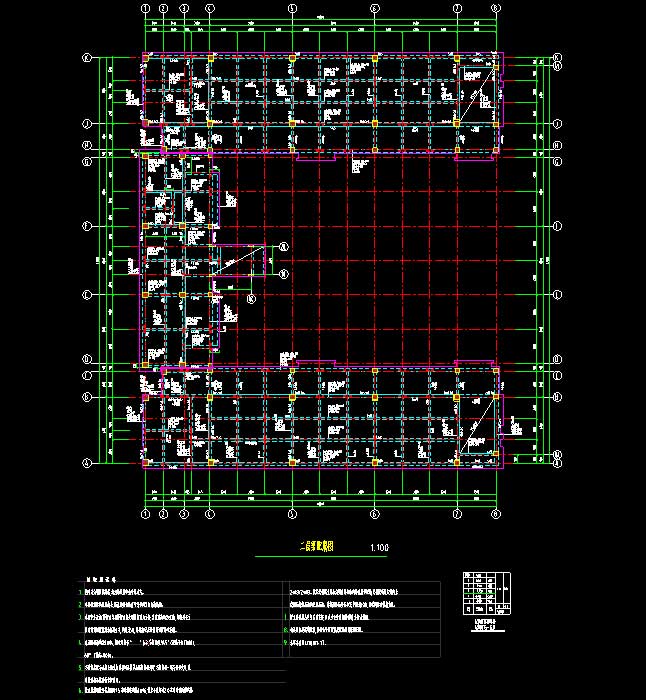

说明:某多层教学楼框架结构施工图(含设计变更通知单、图纸会审回复单),抗震设防烈度为7度,主要结构形式为框架结构,基础形式为桩基,建筑高度为16.05米,最高为17.85米,地上层数4层,总建筑面积为4147.75平方米。图纸内容含:结构说明,绿色设计专篇,桩位平面布置图,承台及连系梁平面布置图,承台详图,柱平面布置图,柱配筋表,地梁配筋平面图,结构平面布置及楼板配筋图,梁配筋图,楼梯结构详图,节点详图。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.45kN/㎡雪压:0.25kN/㎡建筑面积:4147.75㎡建筑高度:16.05m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:江苏省设计时间:2015
