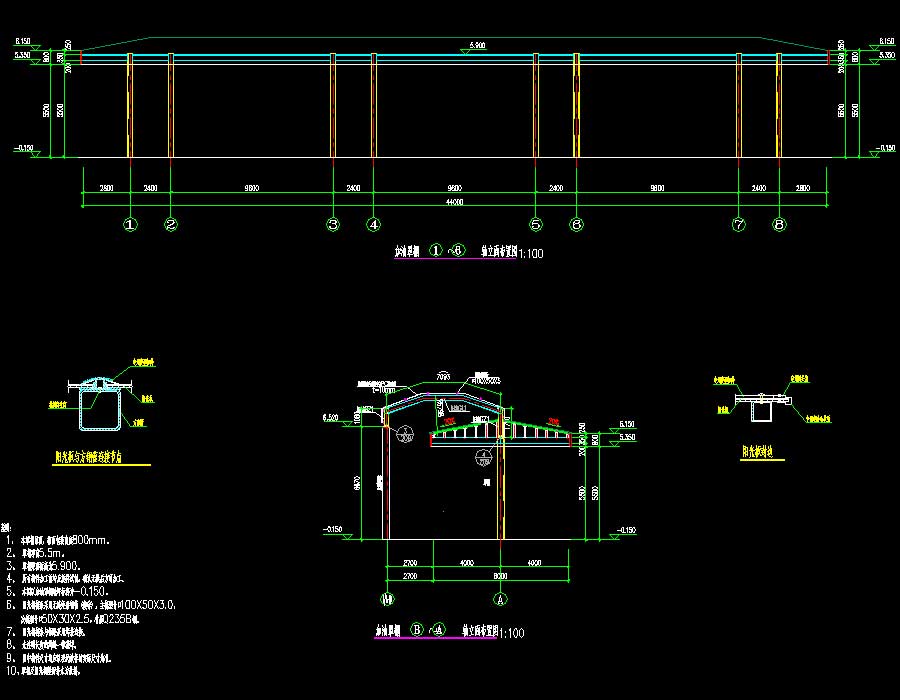

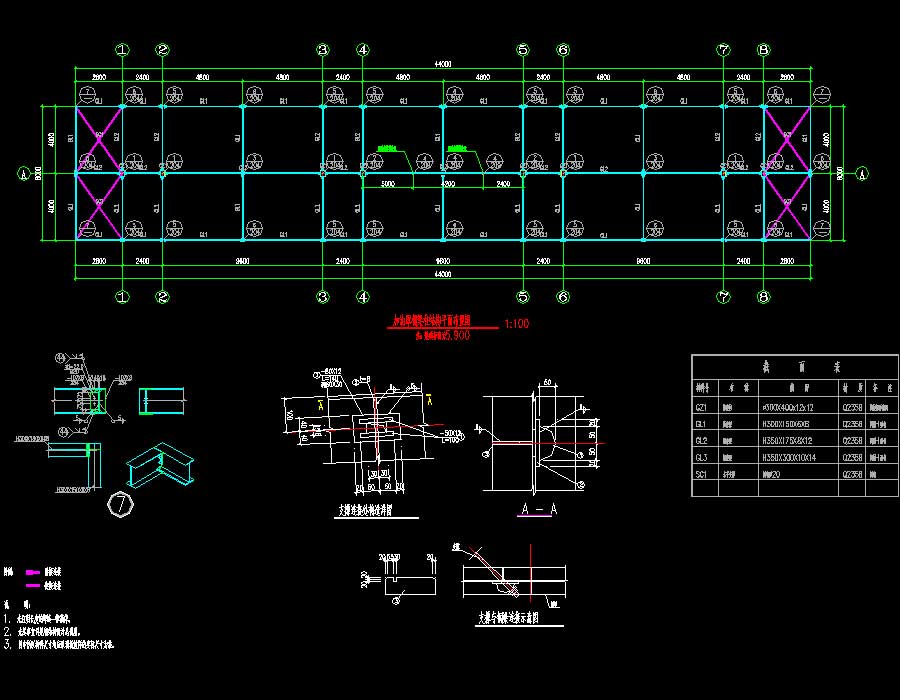

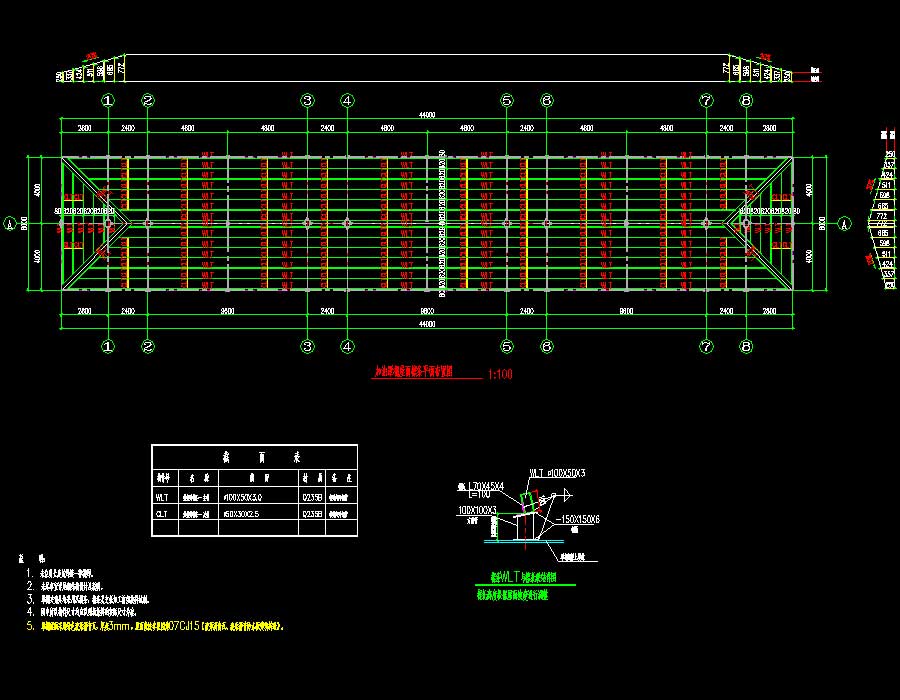

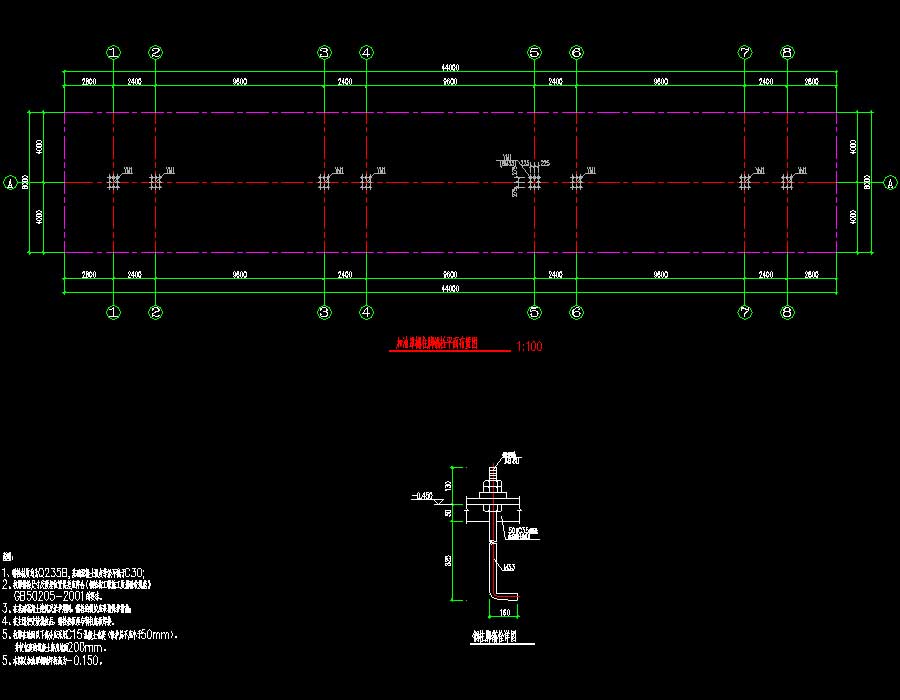

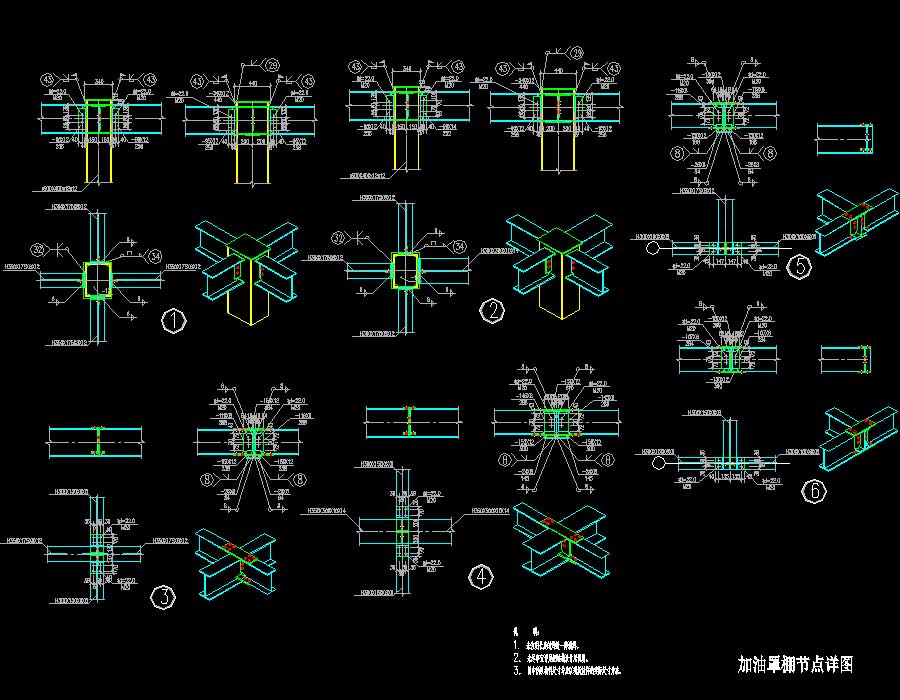

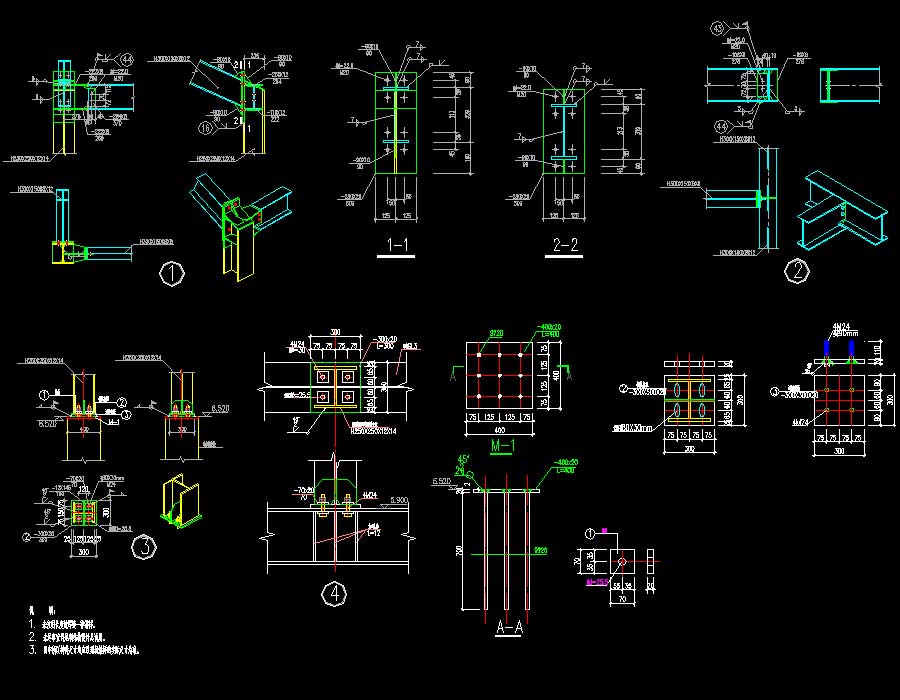

说明:该项目为某能源开发有限公司加油站加油罩棚钢结构设计施工图,加油罩棚水平投影面积:(352)㎡,建筑面积:(176)㎡,罩棚净高:(5.5)m,结构形式:钢框架结构,设计使用年限50年。图纸内容包含:钢结构设计总说明、加油罩棚柱脚锚栓平面布置图、钢柱脚锚栓详图、加油罩棚柱脚节点平面布置图及柱脚详图、加油罩棚梁柱结构平面布置图、支撑连接处构造详图、支撑与钢梁连接示意图、加油罩棚节点详图、加油罩棚屋面檩条平面布置图、加油罩棚屋面排水平面布置图、阳光棚梁柱结构平面布置图、阳光棚屋面檩条平面布置图、支撑连接处构造详图、支撑与钢梁连接示意图、阳光棚节点详图、加油罩棚立面布置图、阳光板与方钢管连接节点、阳光板封边。
