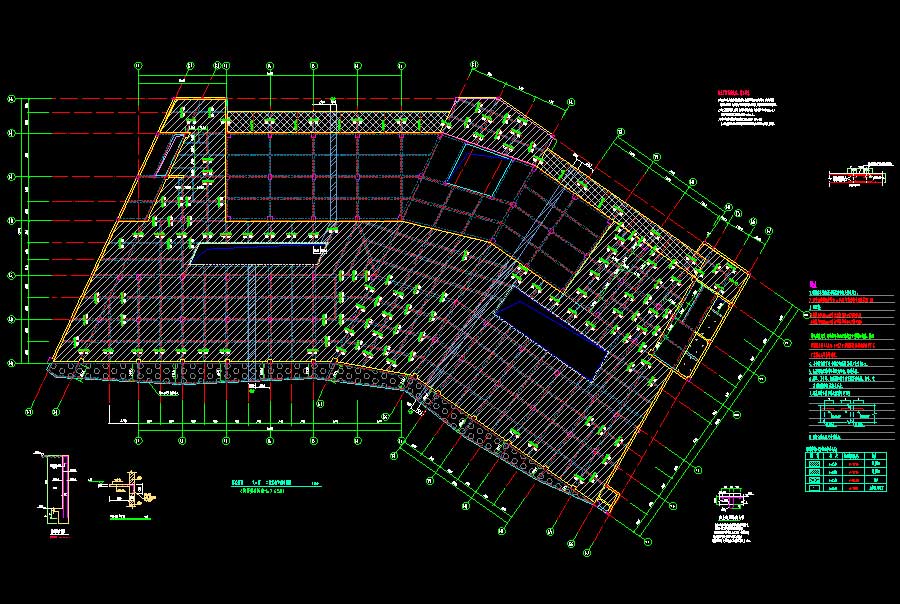

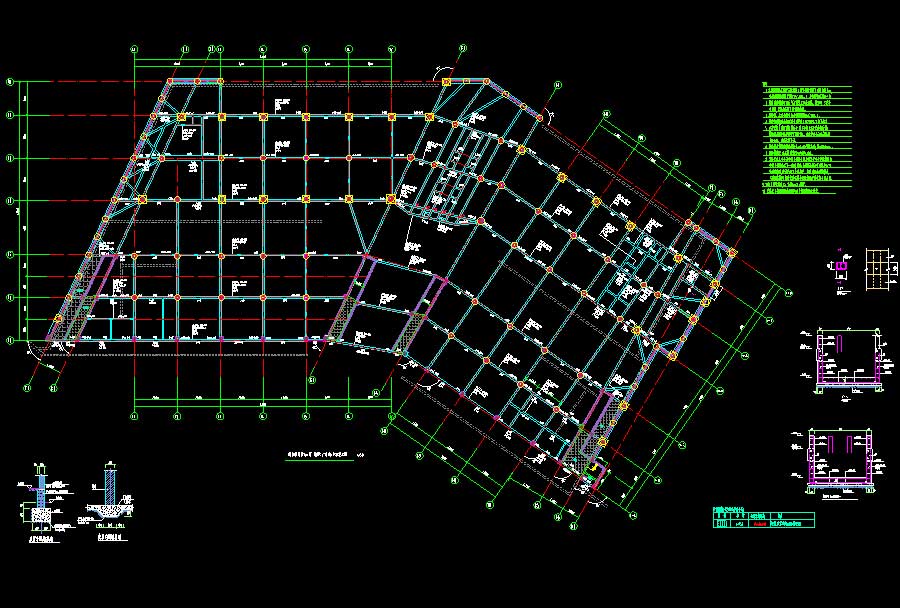

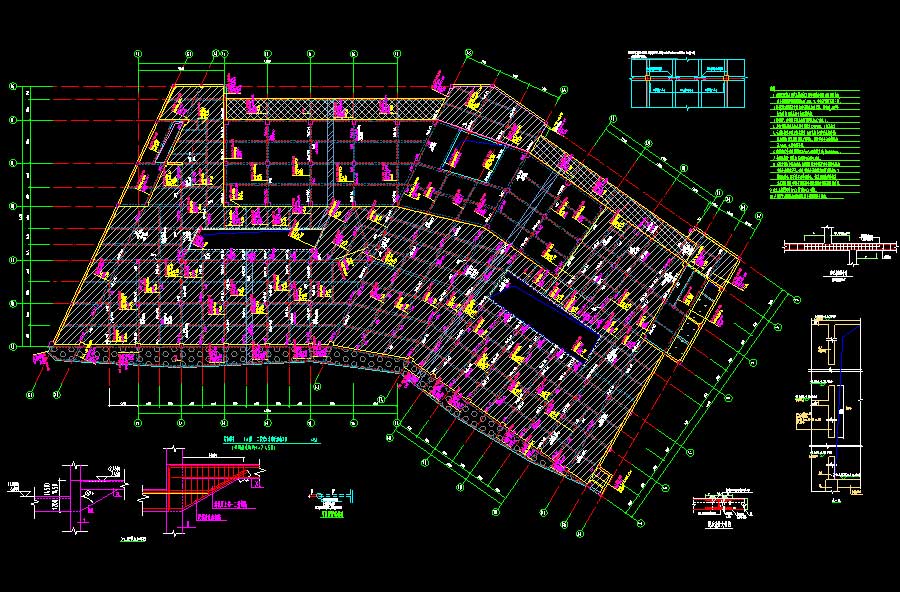

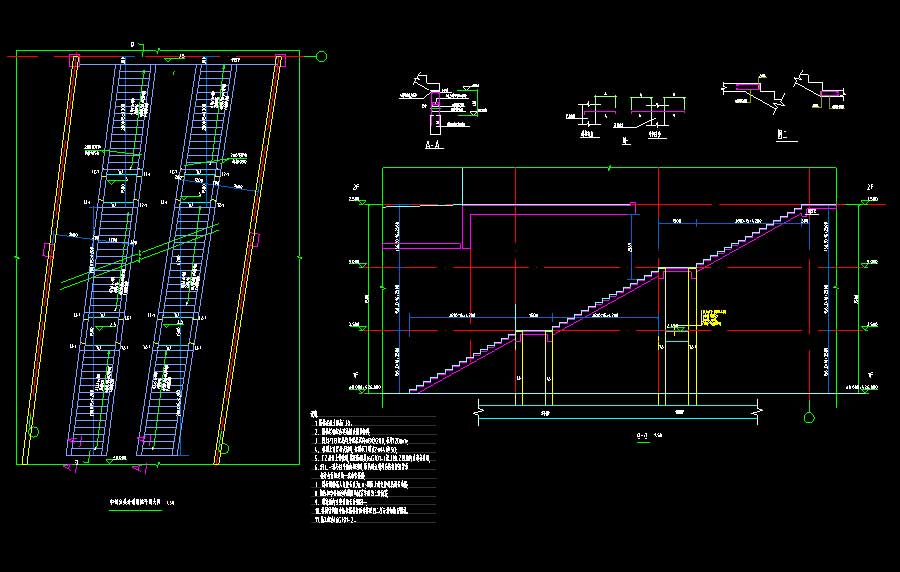

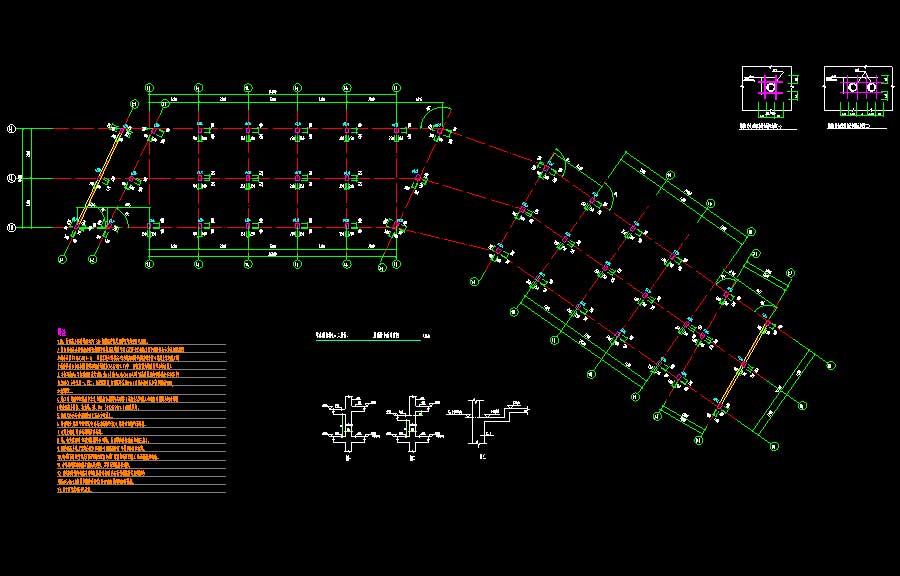

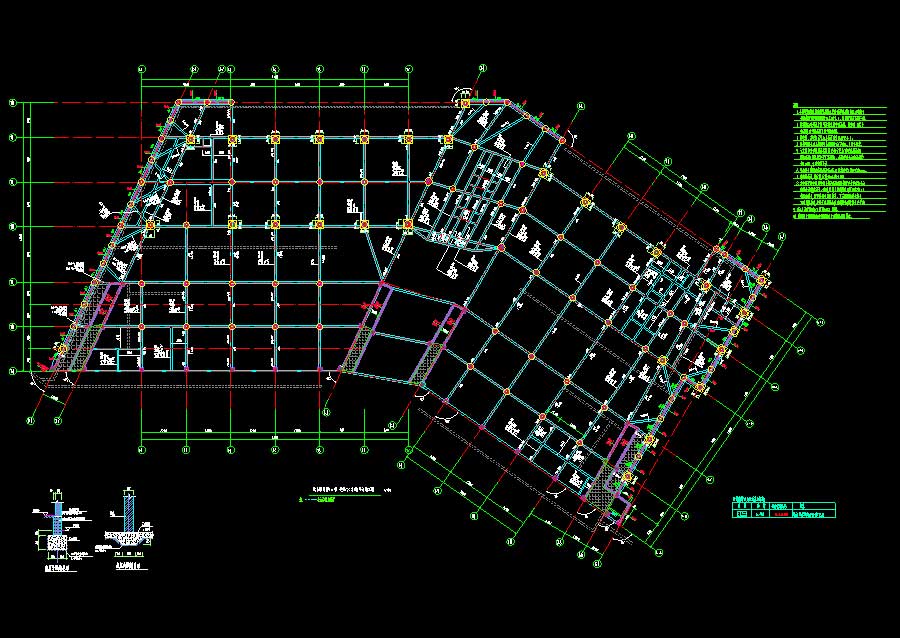

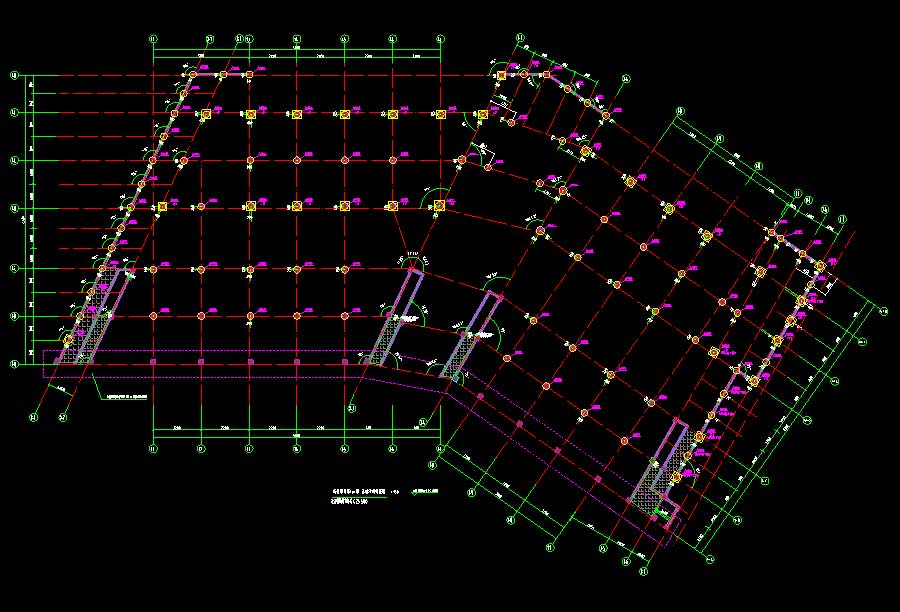

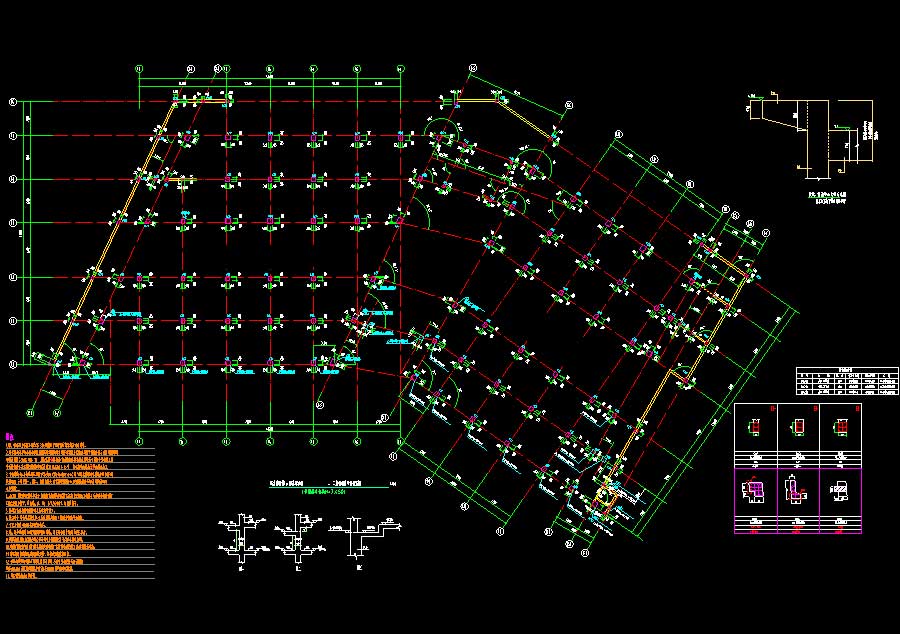

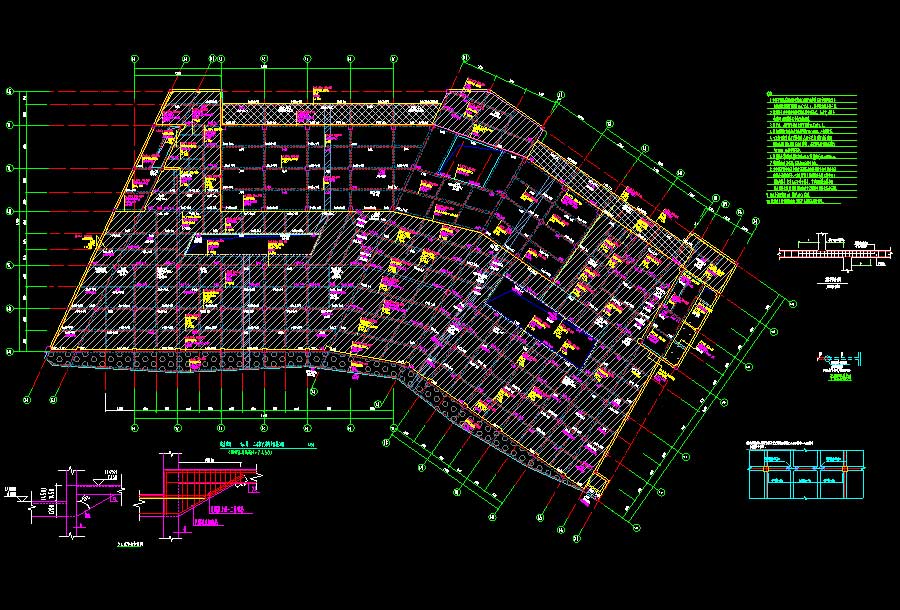

说明:某高速公路沿线房建工程服务区结构施工图,包括1、2、3#综合服务楼,维修间,垃圾房及酒店。抗震设防烈度为7度,除垃圾房为砌体结构外,其余单体主要结构形式为钢筋混凝土框架柱结构。其中,酒店和3#综合服务楼地上层数均为2层,建筑高度分别为10.25、14.5米;2、3#综合服务楼、维修间及垃圾房地上层数均为1层,建筑高度为4.69-7.08米。图纸内容含:结构说明,边坡设计总说明,基础设计说明,基础大样图,基础平面布置图,柱平面布置图,结构平面布置图,基础平法施工图,梁板平法施工图,柱平法施工图,楼梯大样图,边坡设计大样图,基础、柱施工图,垃圾房结构施工图,坡屋面梁施工图“平面整体表示方法”制图规则和构造详图,柱表图等等。
结构类型:框架基础类型:条基,独立,桩基抗震烈度:7度抗震风压:0.3kN/㎡雪压:建筑面积:建筑高度:14.5,5.1,5.1,7.08,4.69,10.25m地上层数:2,1,1,1,1,2层地下层数:高度类别:低层图纸深度:施工项目地址:贵州省设计时间:2017
