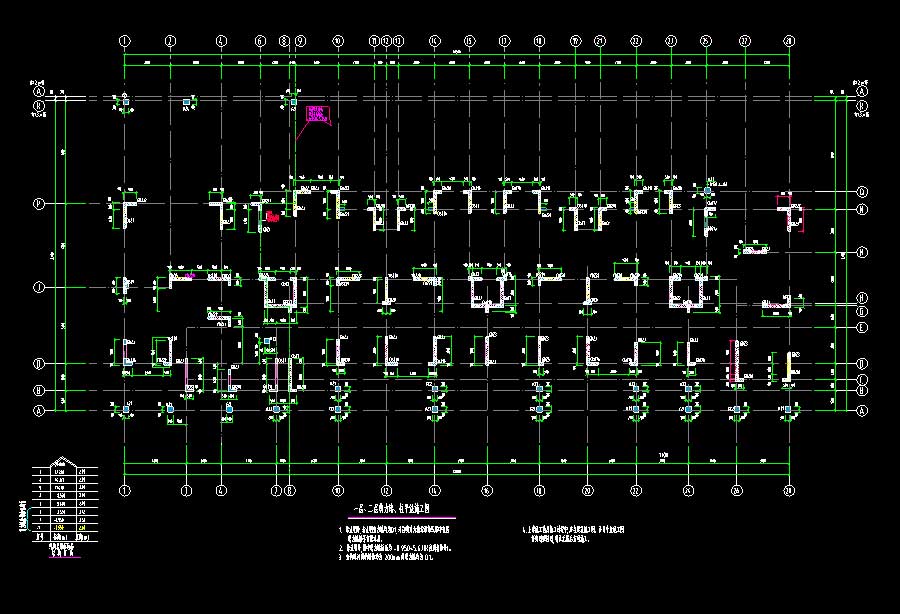

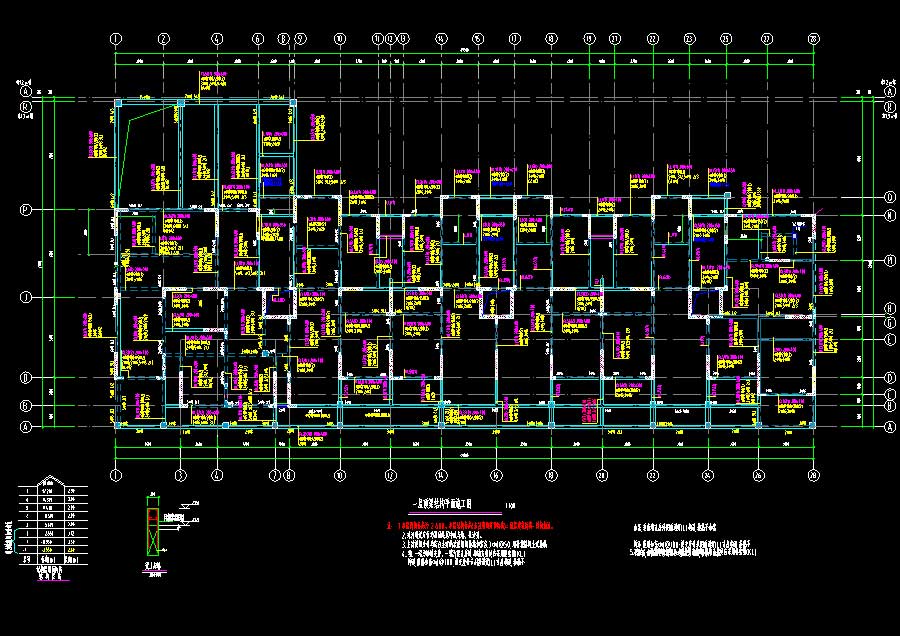

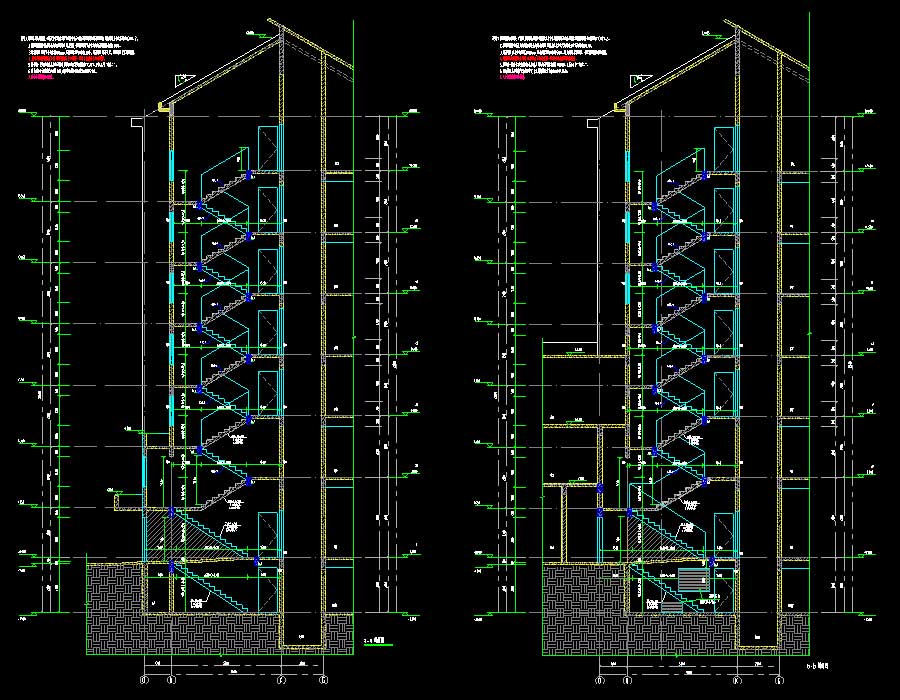

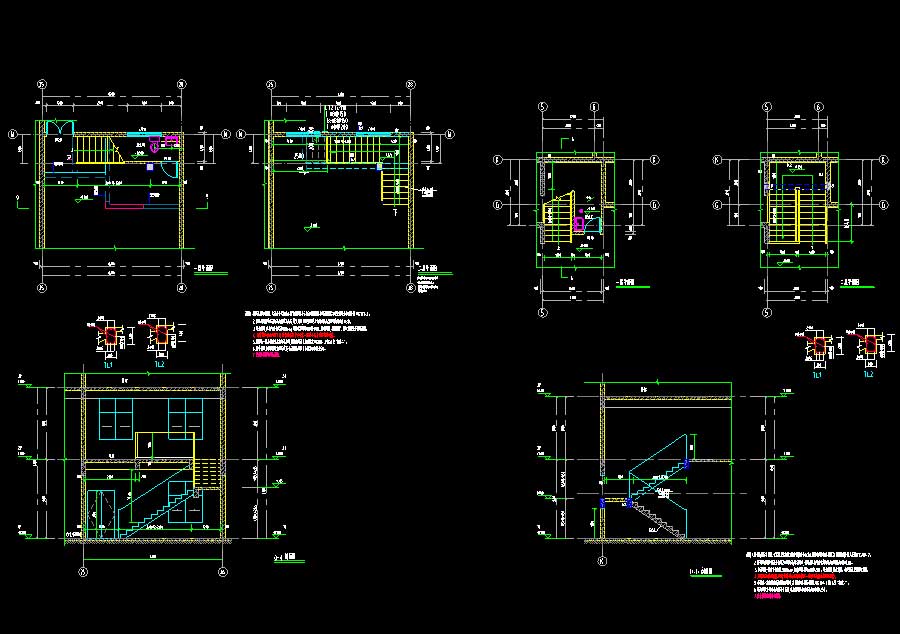

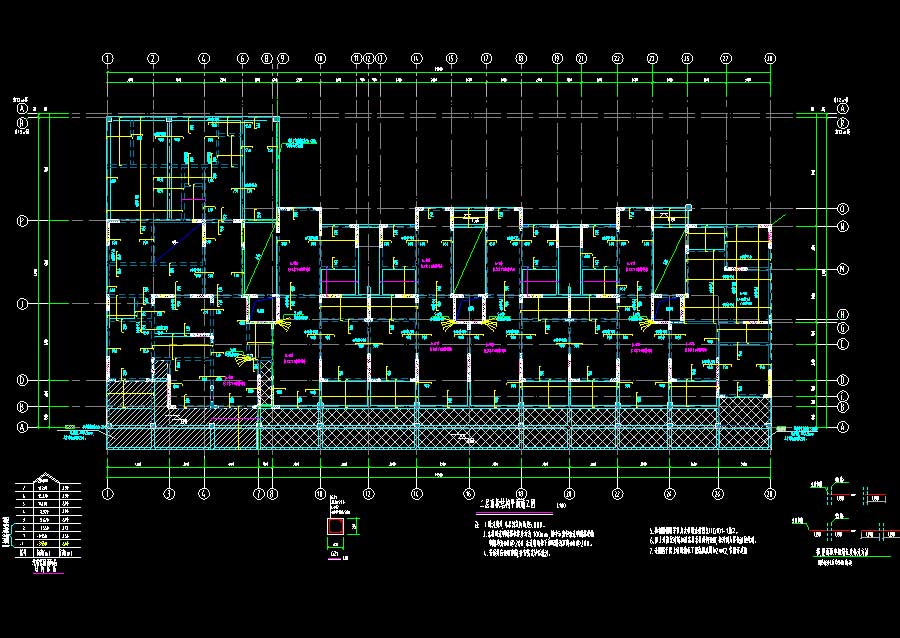

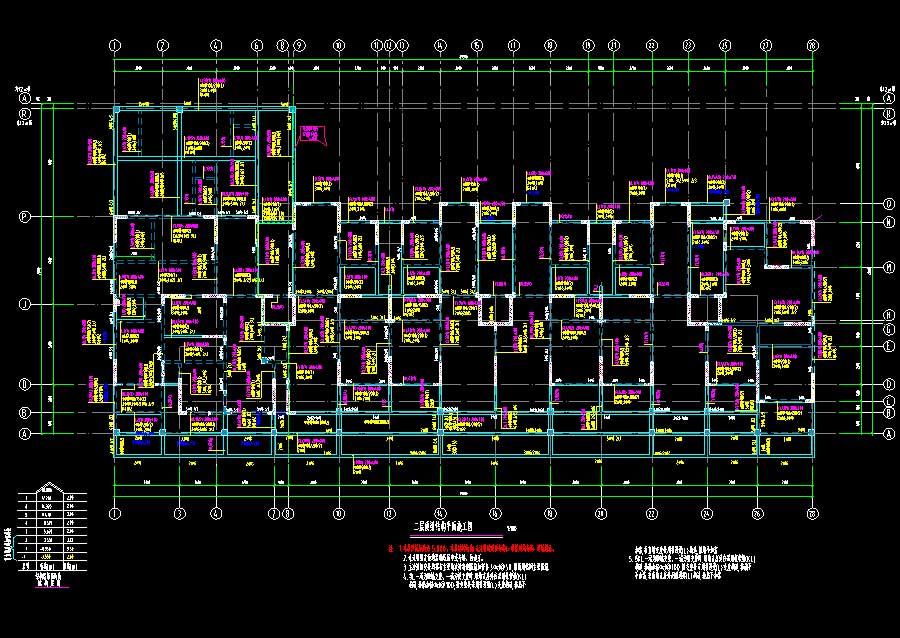

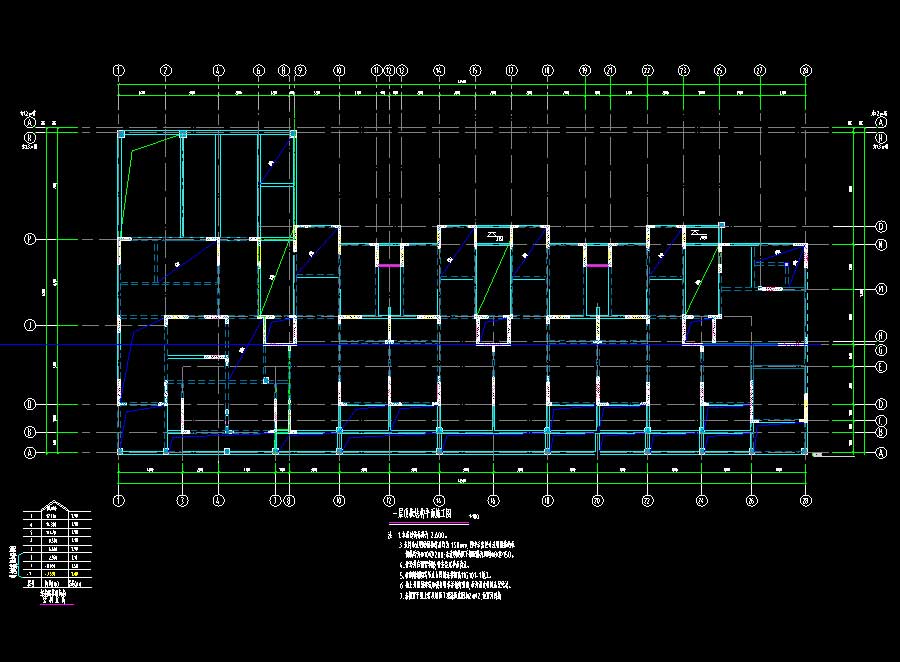

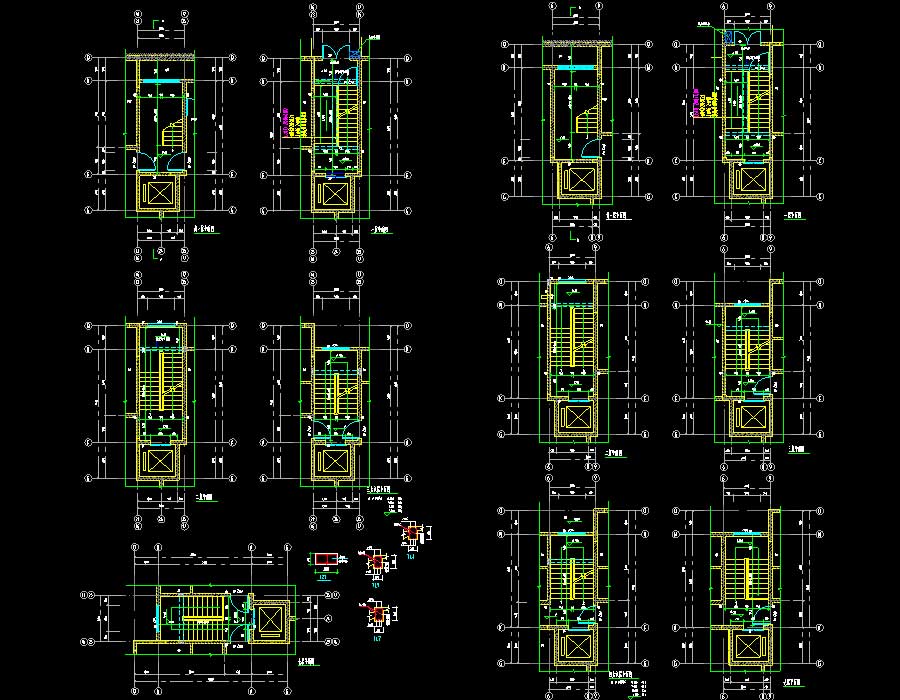

说明:某中高层住宅楼剪力墙结构施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,建筑高度为26.4米(室外地面至主要屋面板的板顶),地下一层层高为2.6米,一层层高为3.5米,二层3.2米,其余层高均为2.9米;地上层数7层,地下层数为1层。本工程主楼采用钢筋混凝土平板式筏形基础,地基基础设计等级为乙级;裙房部分采用钢筋混凝土柱下独立基础。图纸内容含:结构说明,基础布置平面图,剪力墙、柱平法施工图,顶梁、顶板结构平面施工图,楼梯大样图,节点详图,剪力墙构造边缘构件配筋表。
结构类型:剪力墙基础类型:筏基,独立抗震烈度:7度抗震风压:0.4kN/㎡雪压:0.3kN/㎡建筑面积:建筑高度:26.4m地上层数:7层地下层数:1层高度类别:中高层图纸深度:施工项目地址:山东省设计时间:2015
