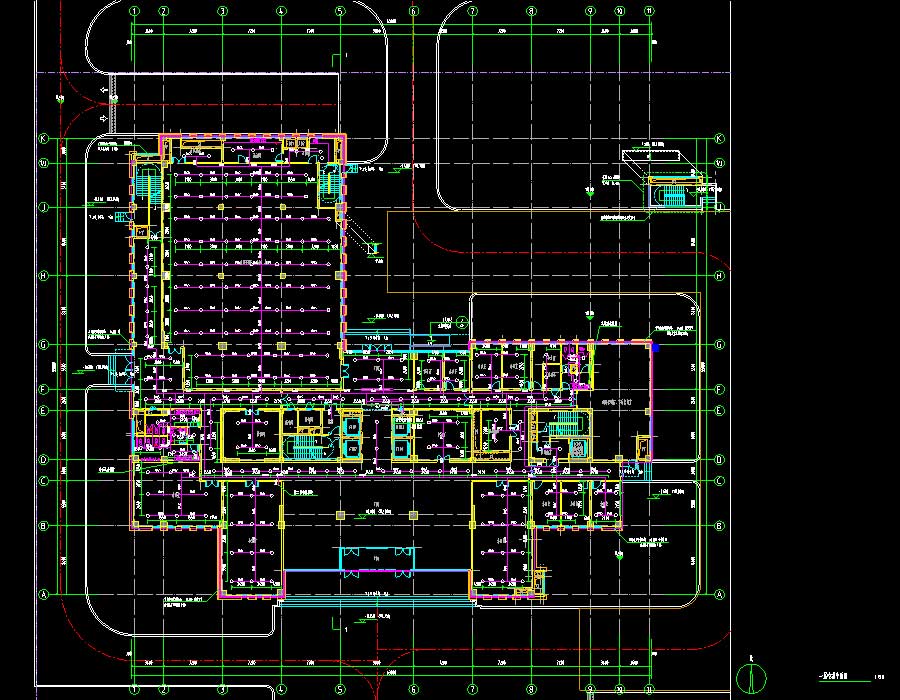

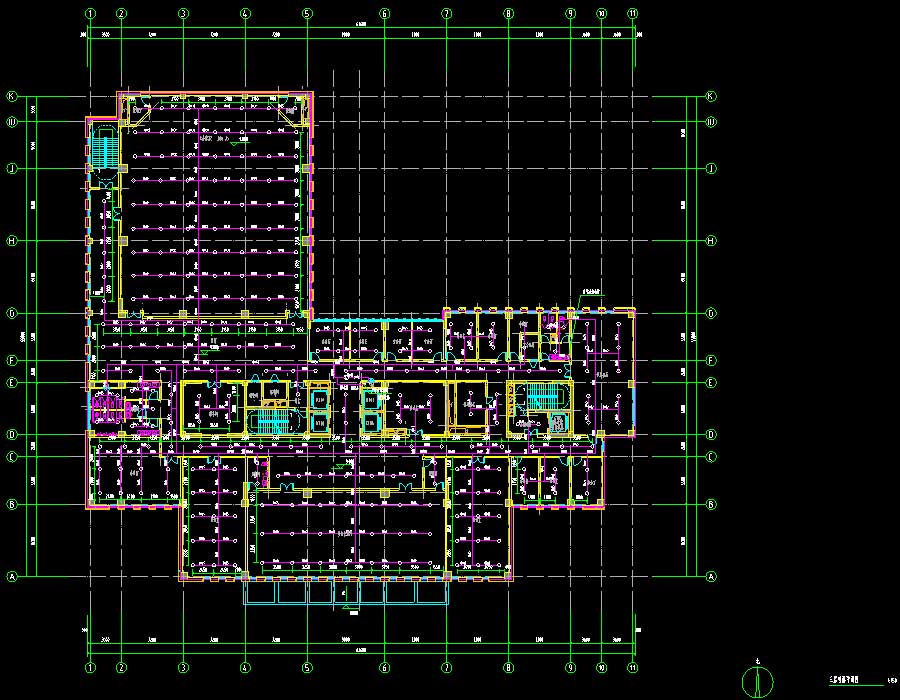

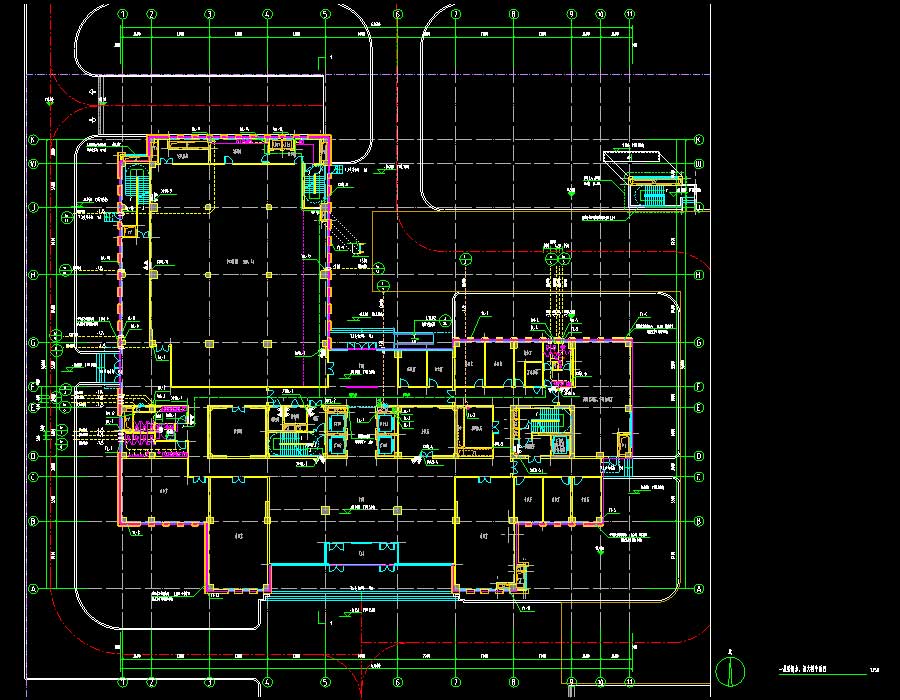

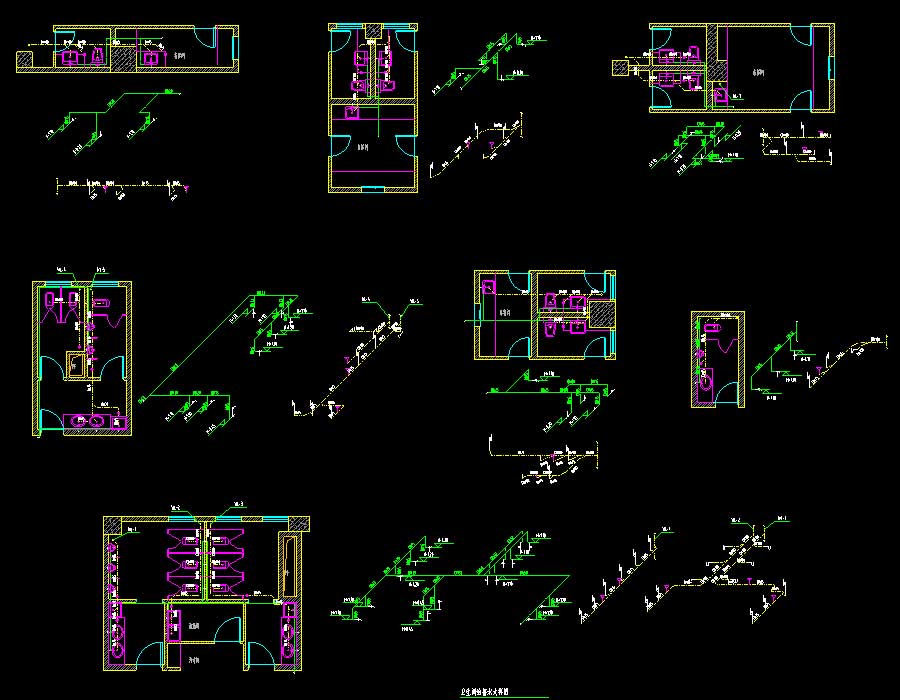

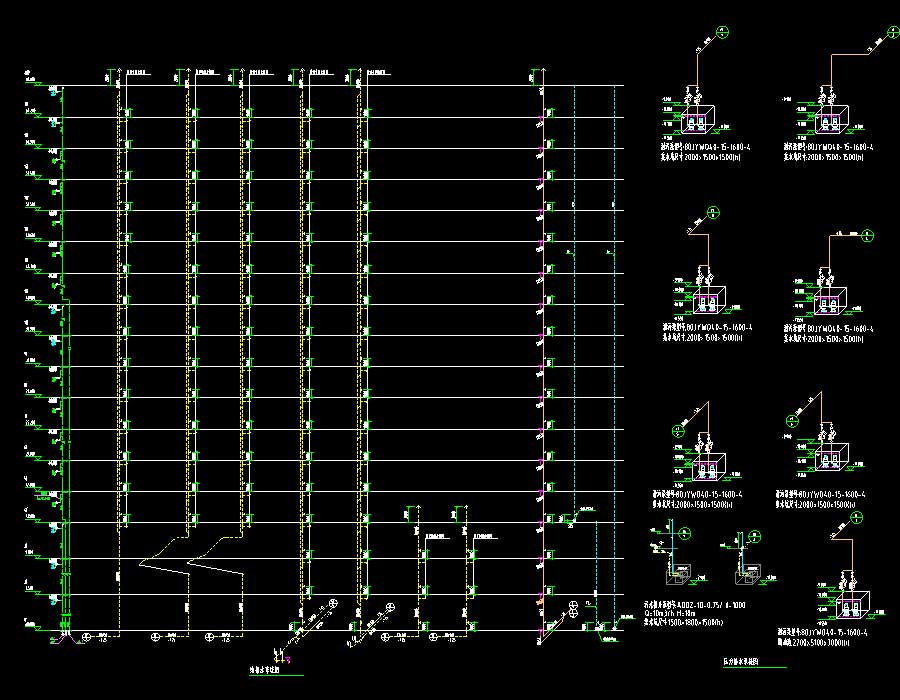

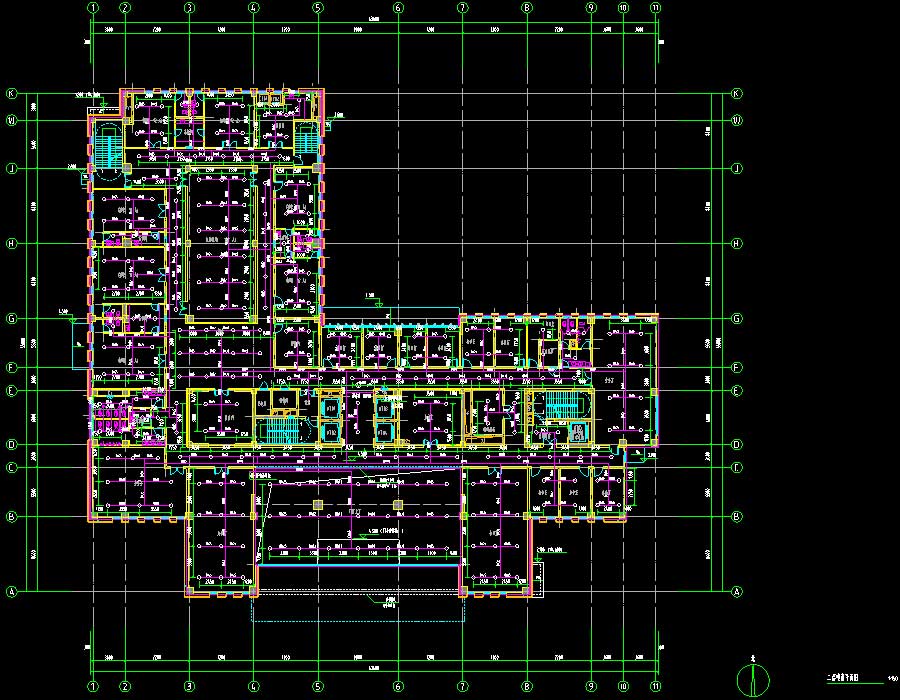

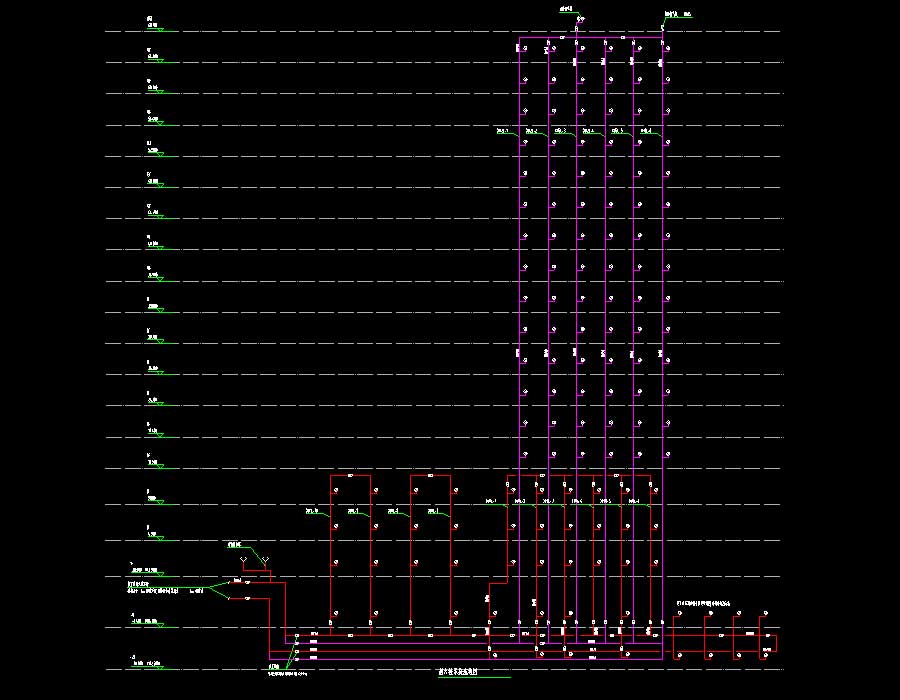

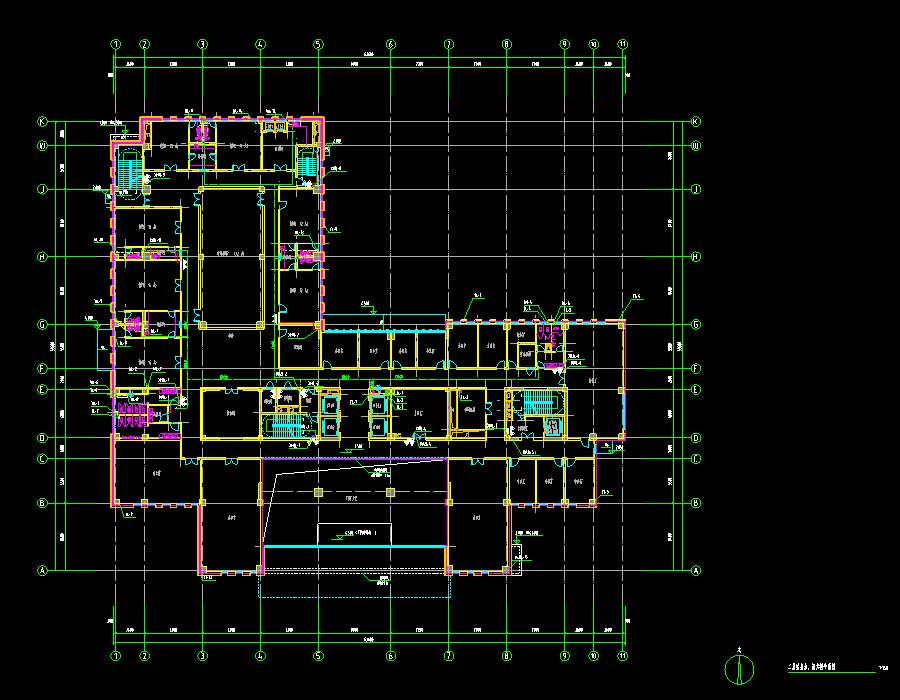

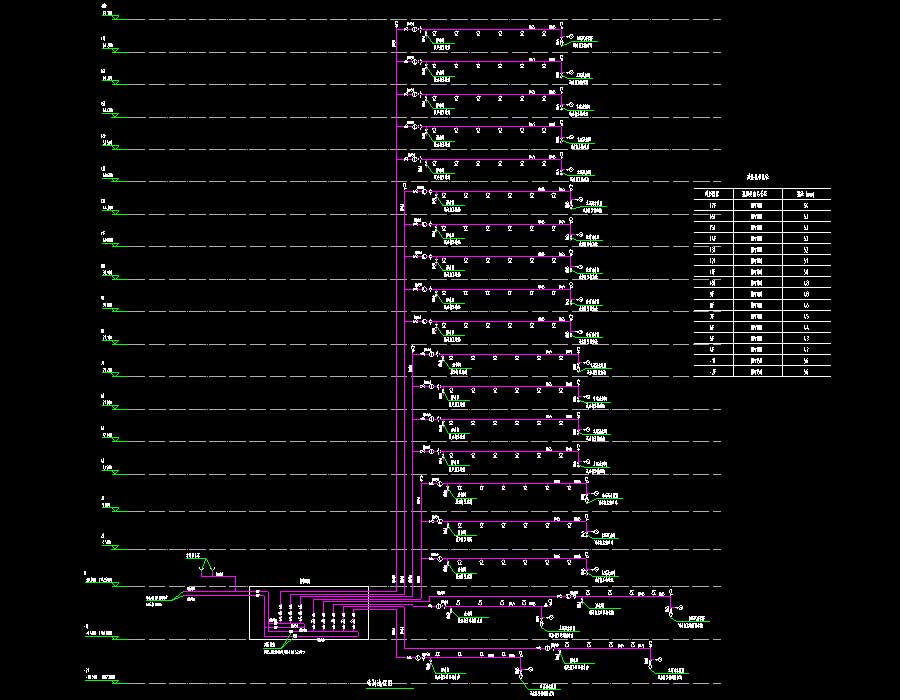

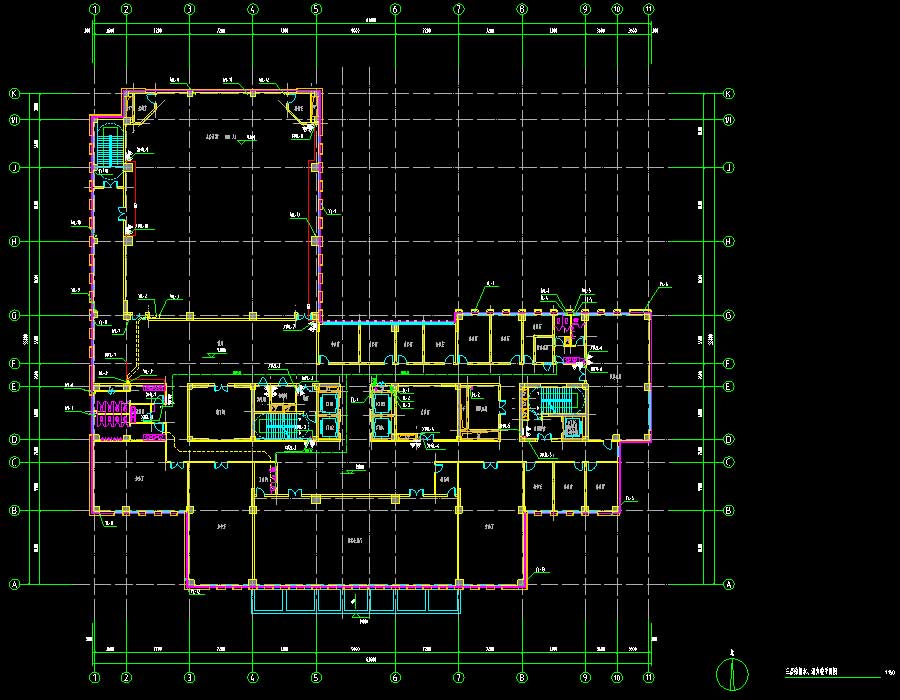

说明:某高层办公楼给排水施工图,建筑高度为68.1米,地上层数17层,首层、二层为办公入口大堂、办公用房及餐厅,三层为办公、大会议室,四层以上功能均为办公;地下层数为2层,功能为地下停车库、厨房及设备、电气用房。总建筑面积为42394.56平方米,地上建筑面积为26206.6平方米,地下建筑面积为16187.96平方米。图纸内容含:给排水说明,绿色住宅建筑设计专篇,给排水、消火栓平面图,喷淋平面图,给排水系统图,压力排水系统图,消火栓系统流程图,厨房给排水大样图,卫生间给排水大样图,喷淋流程图等等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:竖向分区排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水,其它供水方式 :市政直供及加压供水供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:42394.56㎡建筑高度:68.1m地上层数:17层地下层数:2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2018
