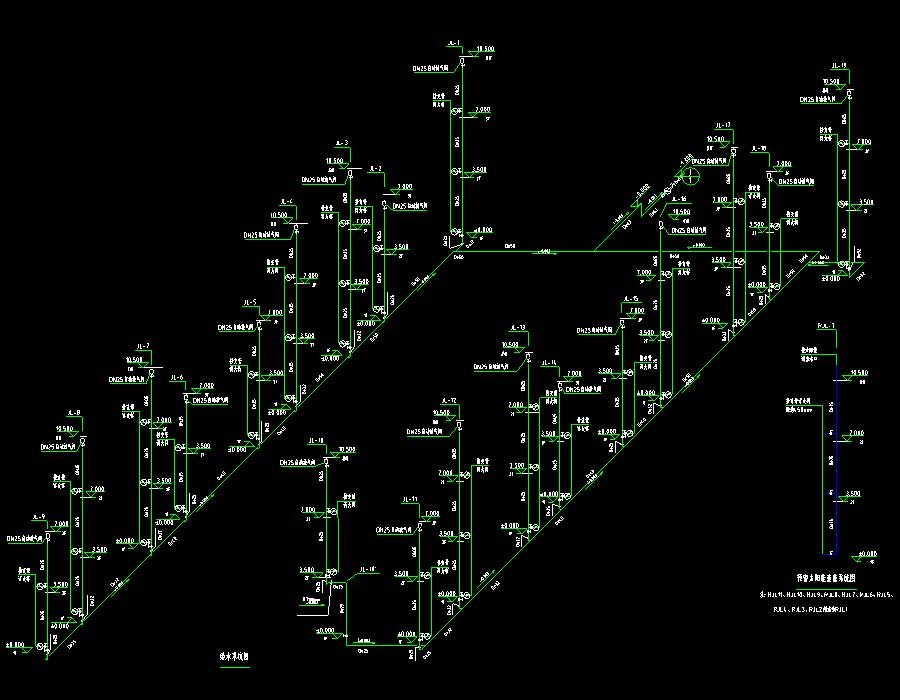

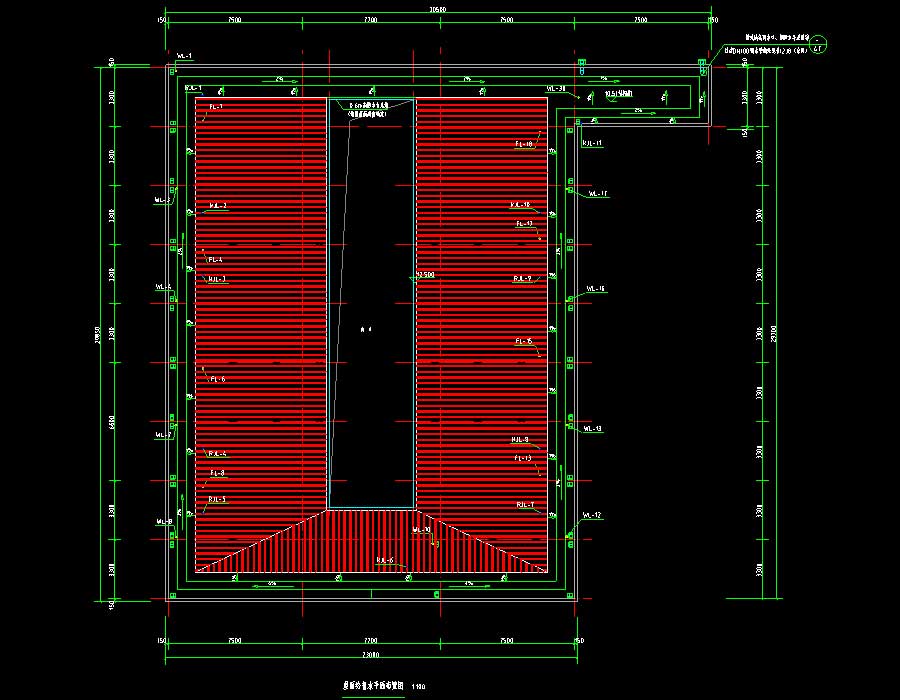

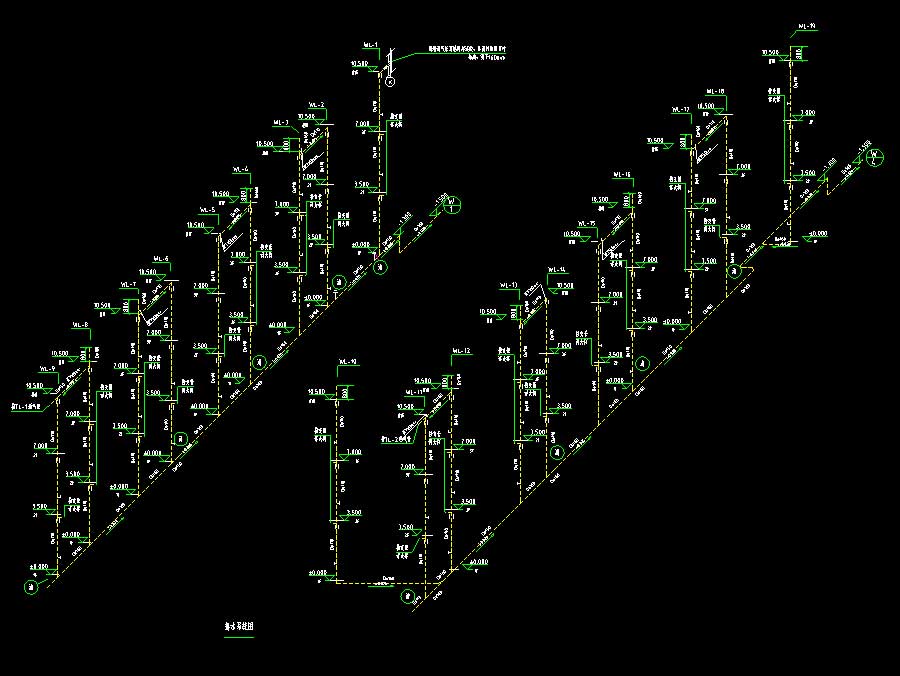

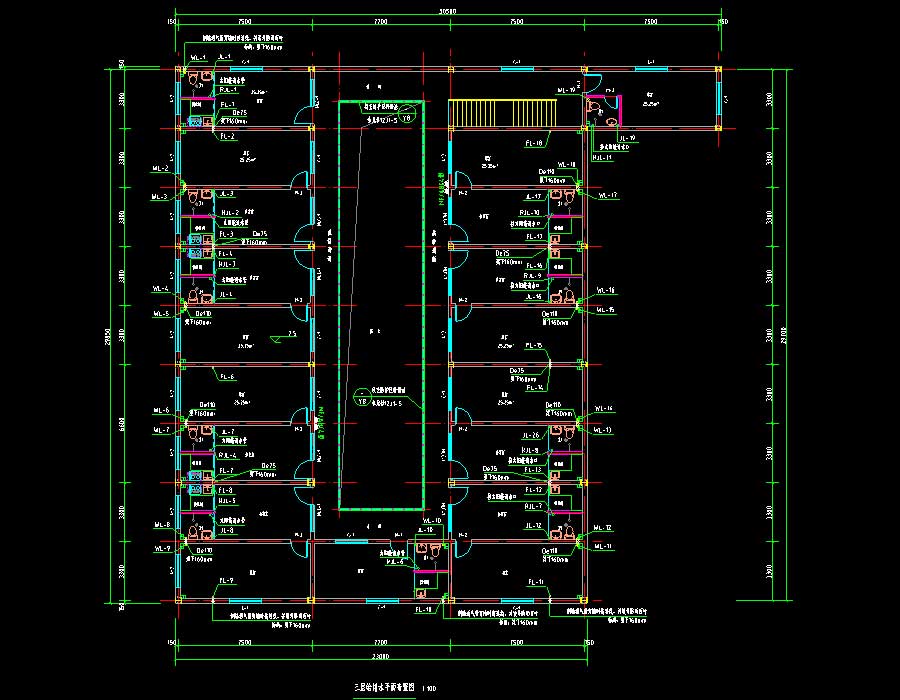

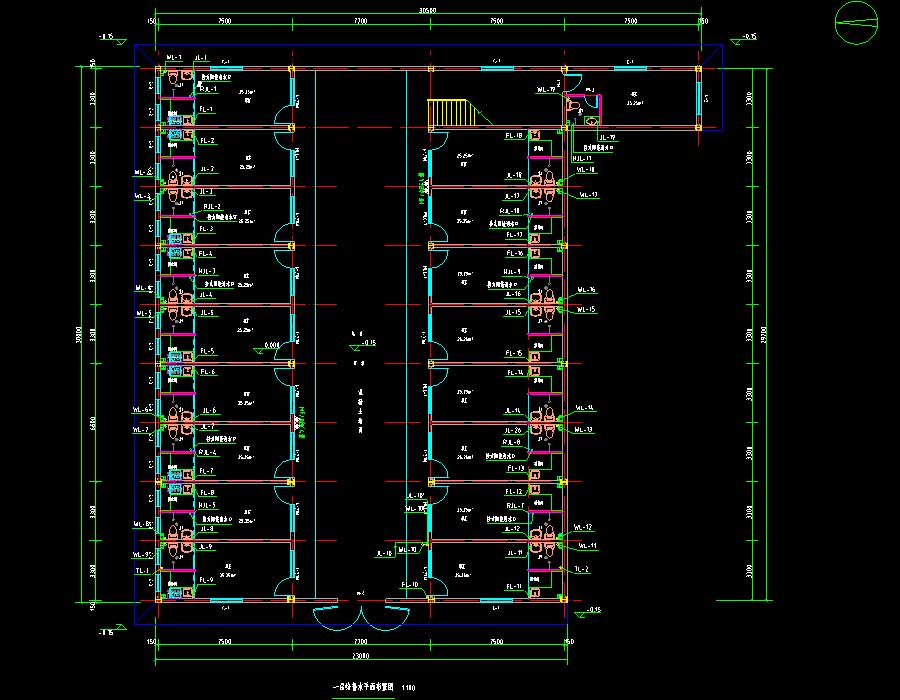

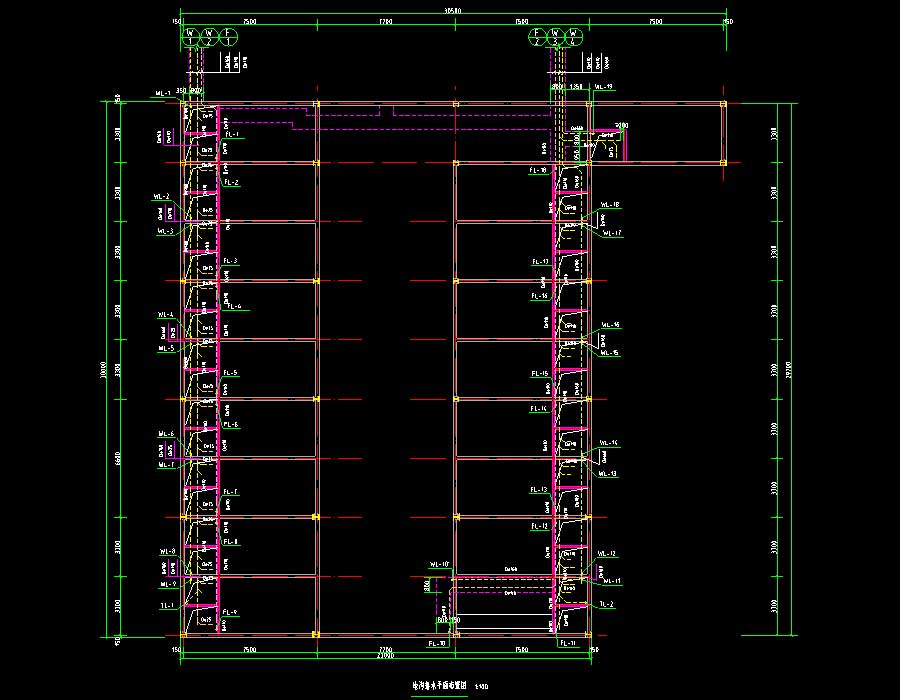

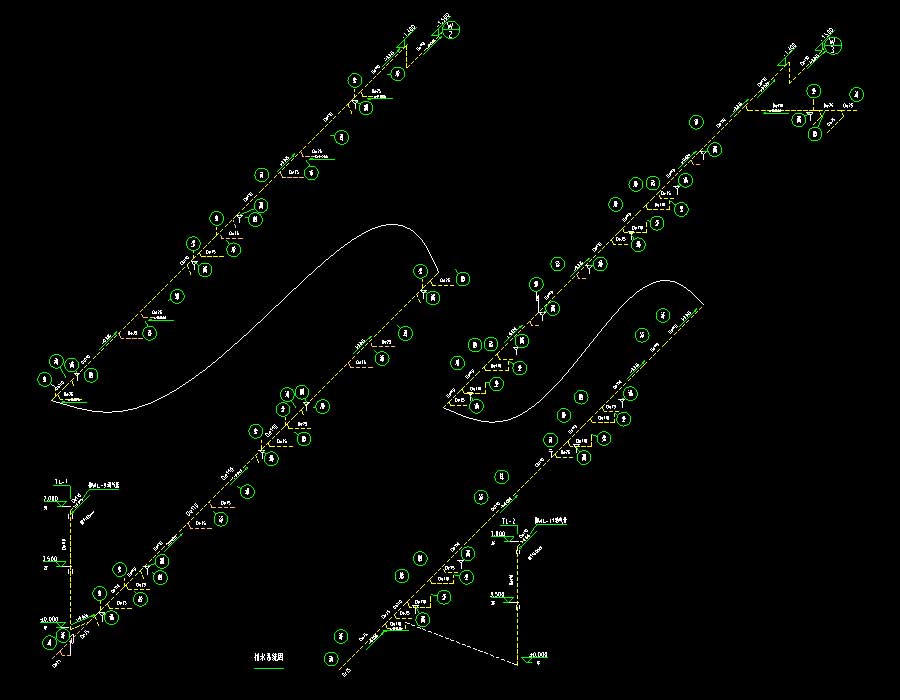

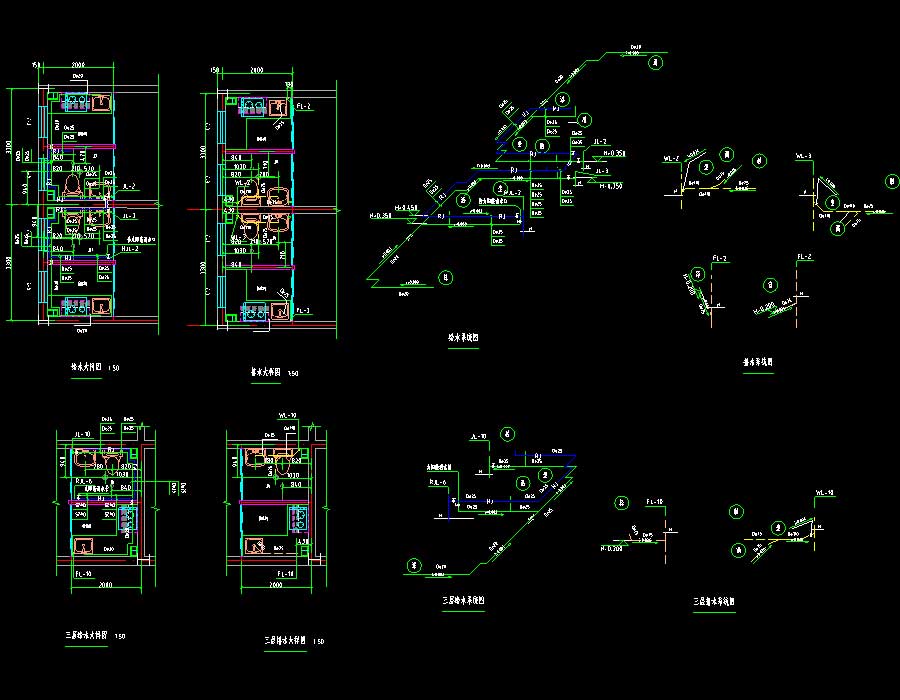

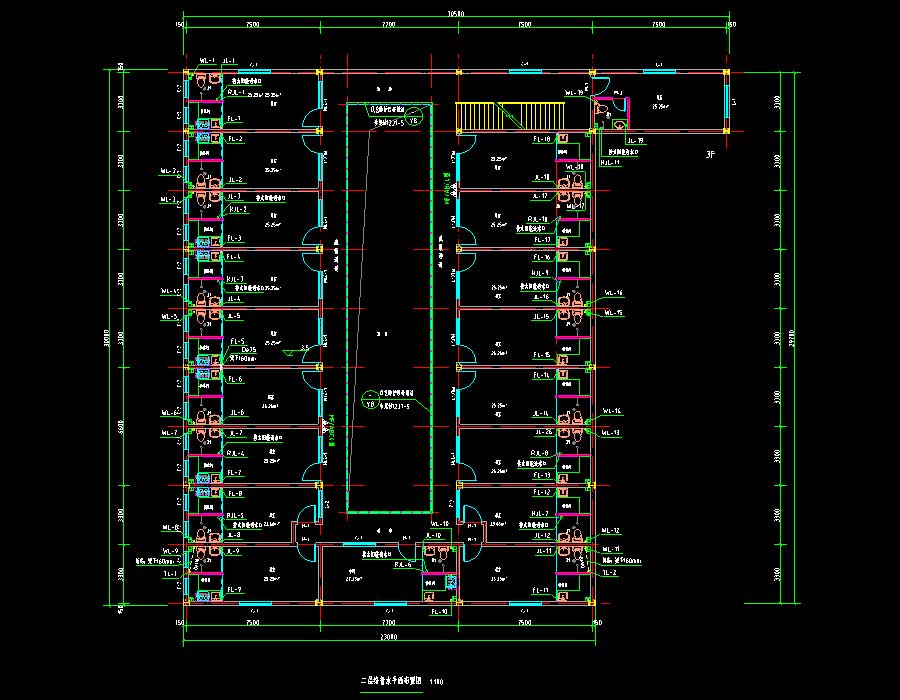

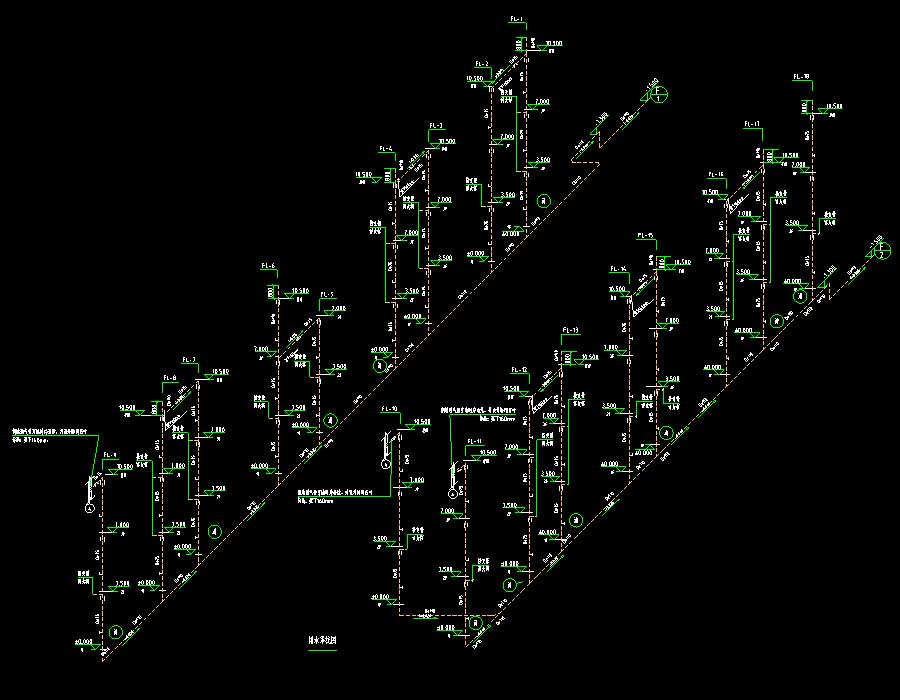

说明:某低层私人公寓给排水施工图,主要结构形式为框架结构,层高均为3.5米,建筑高度为10.65米,地上层数3层,总建筑面积为1297.73平方米,建筑体积为4733.45平方米。主要房间功能为居室、会客厅,设计居室48套。本次设计范围包括单体建筑的生活给水系统,生活热水系统,生活污水排水系统,屋面雨水系统及建筑灭火器的配置。室外消防不在本次设计范围内,请甲方另行委托。图纸内容含:给排水说明,给水系统原理图,排水系统原理图,地沟给水平面布置图,地沟排水平面布置图,一层~三层给排水平面布置图,屋面给排水平面布置图,卫生间给排水大样图。
消防设计:其它生活供水设计:排水设计 :污水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :采用下行上给给水系统供水体制:室外消火栓水量:室外消火栓水量:建筑面积:1297.73㎡建筑高度:10.65m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:甘肃省设计时间:2018
