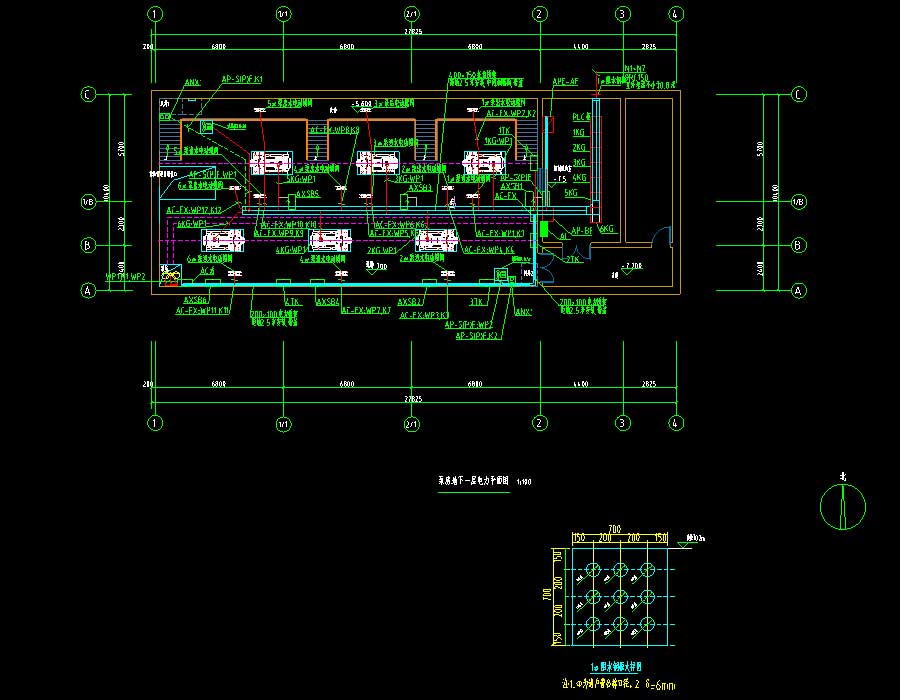

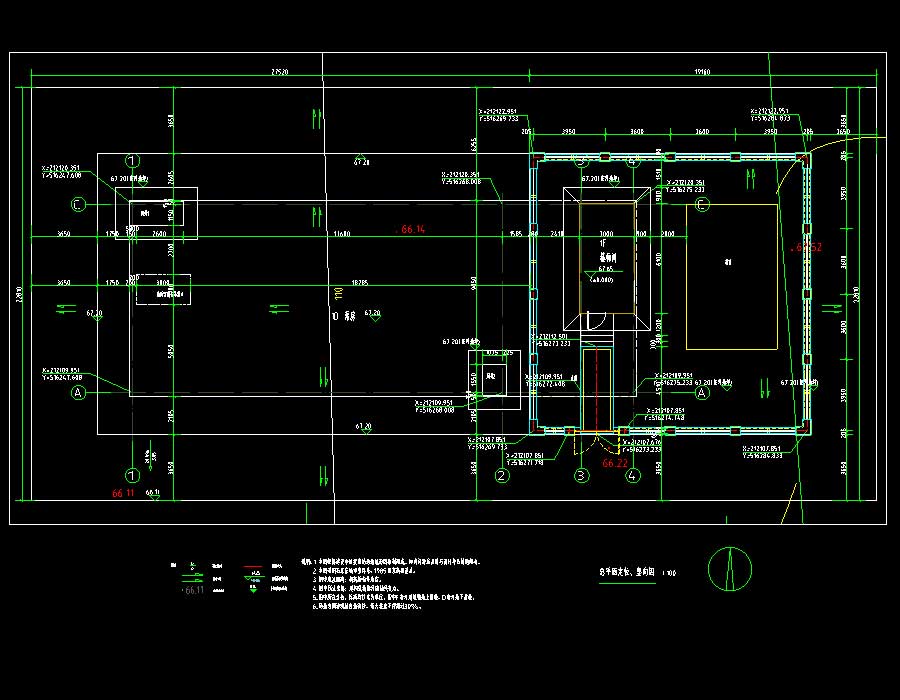

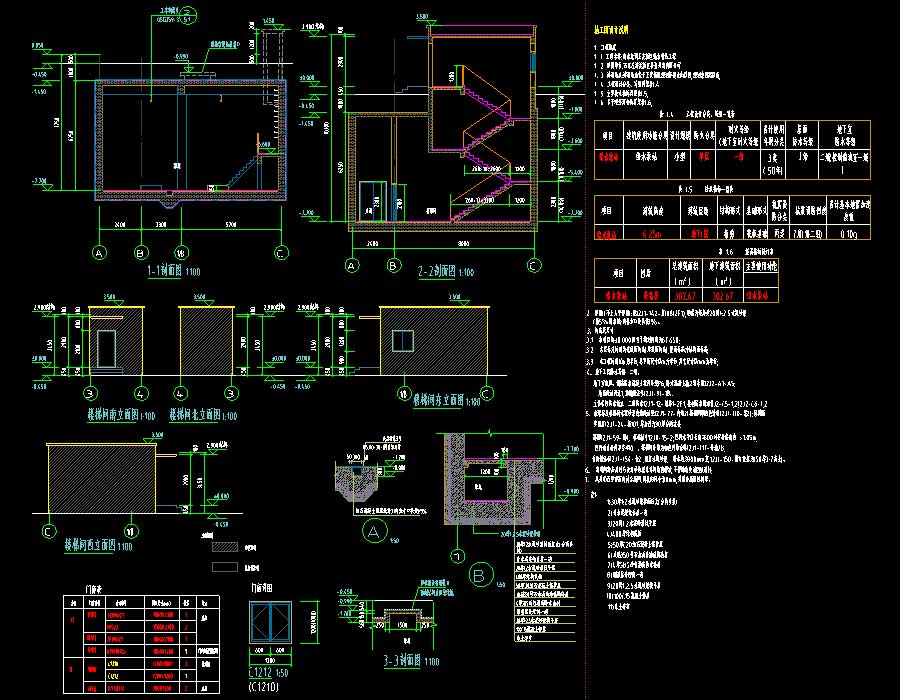

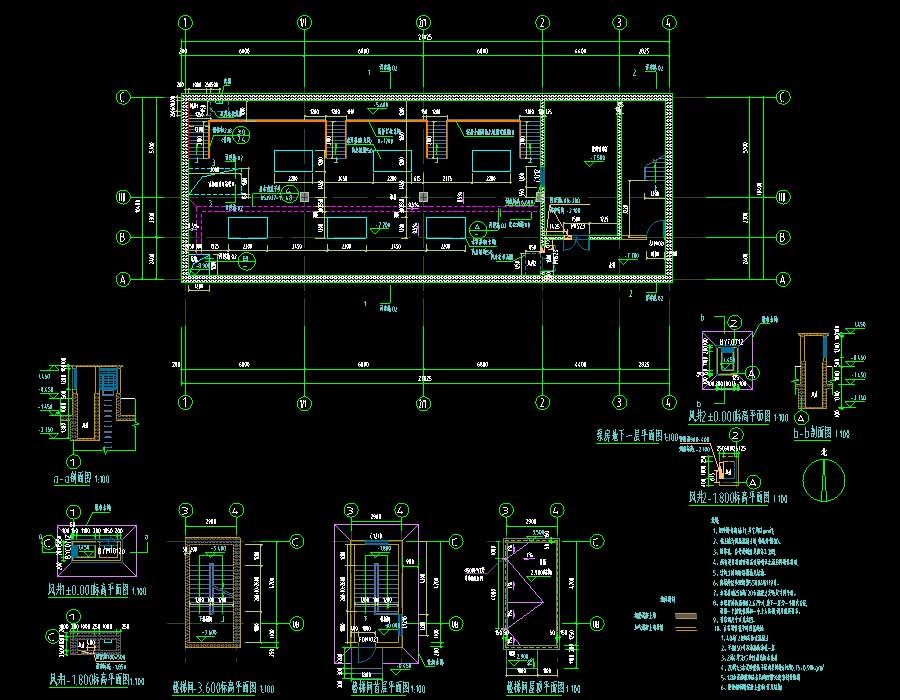

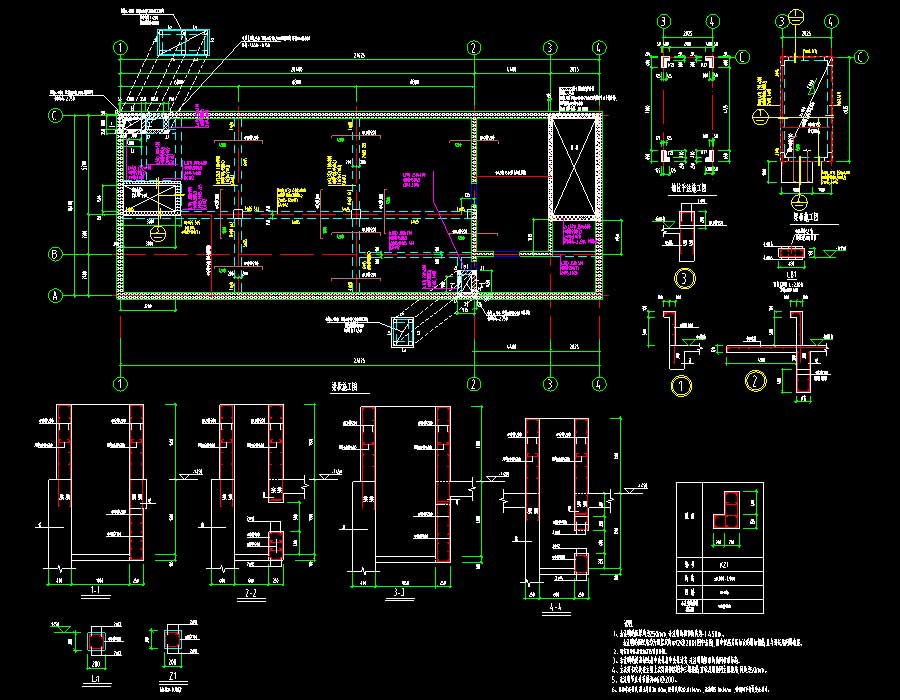

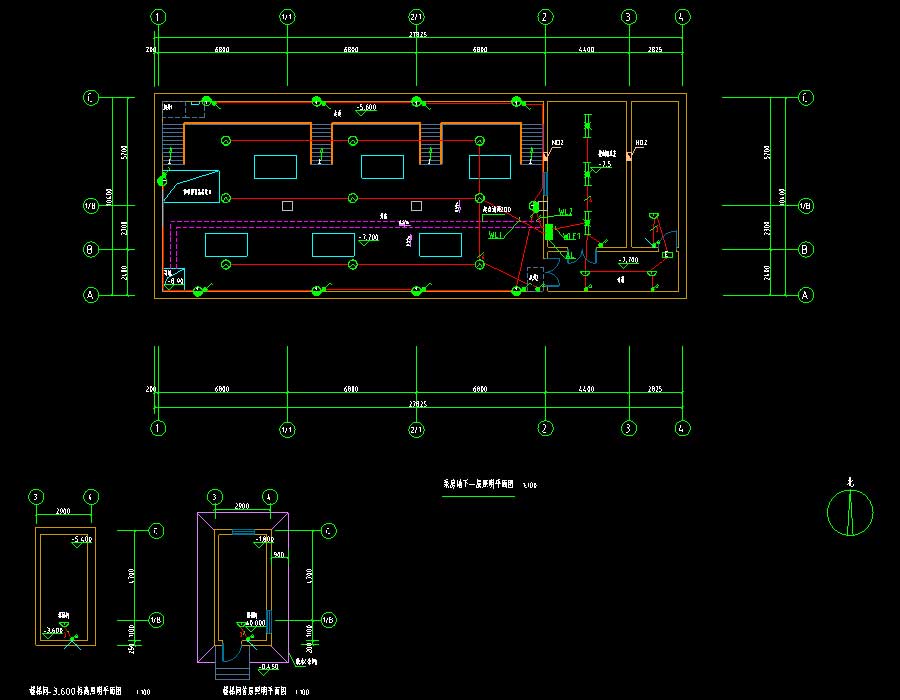

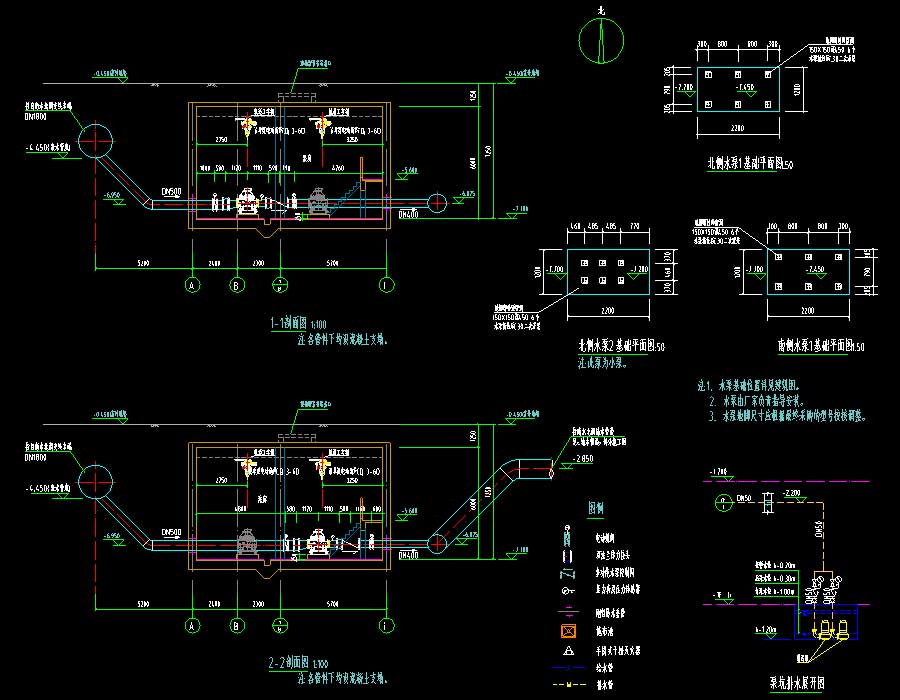

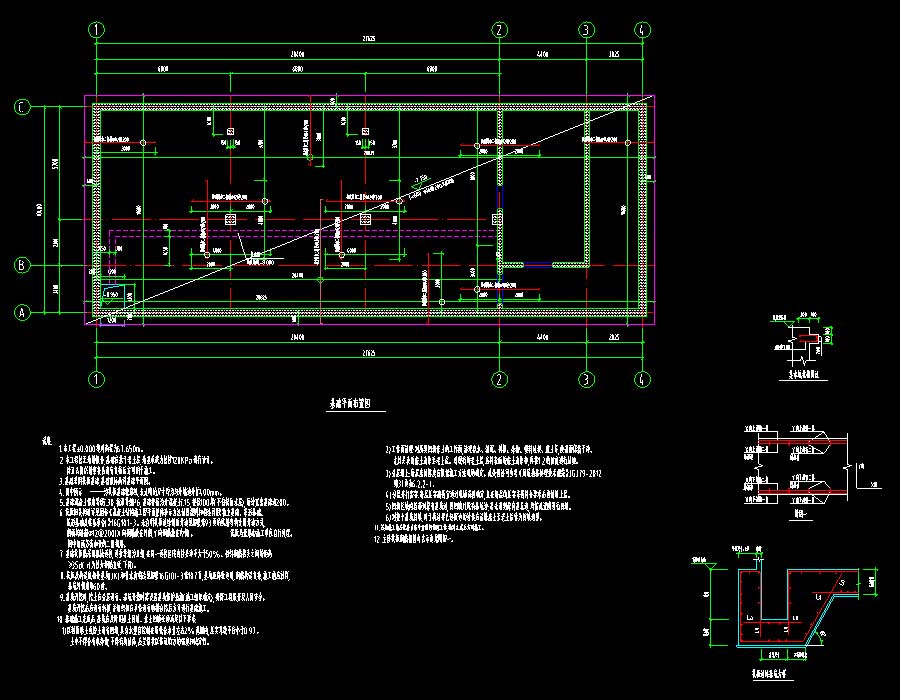

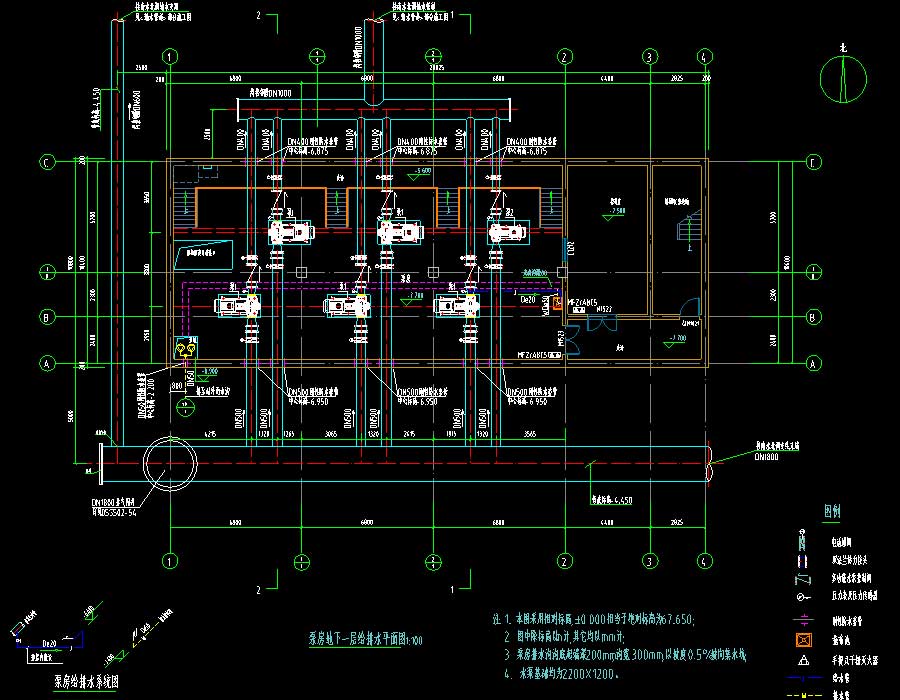

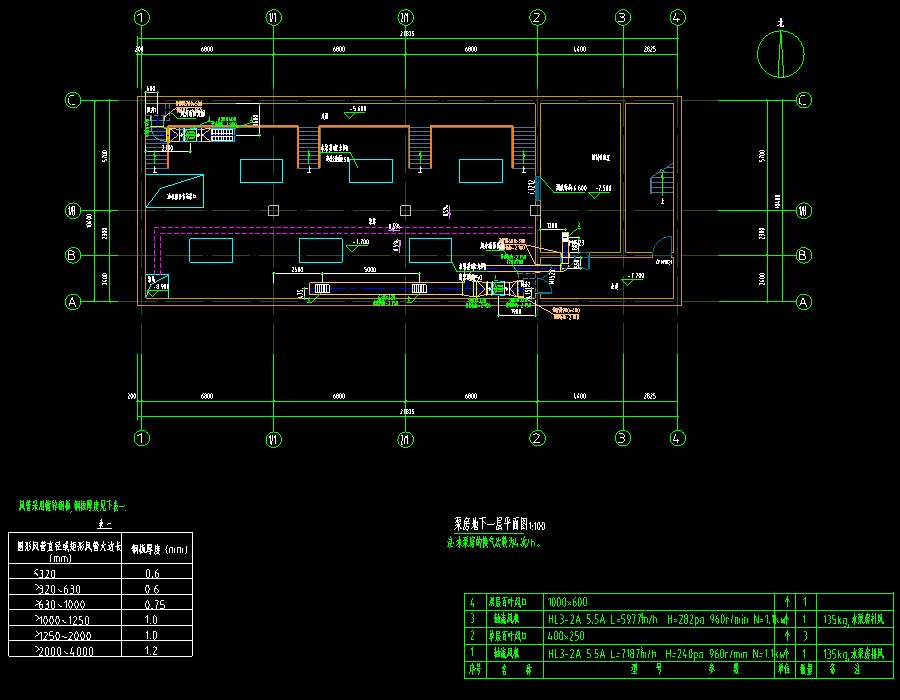

说明:某新区给水泵站全专业施工图,抗震设防烈度为7度(第二组),主要结构形式为框剪结构,建筑高度为6.25米,为地下层1层,总建筑面积为302.67平方米。图纸内容含:建筑说明,泵房地下一层平面图,立面图,剖面图,楼梯间标高平面图,楼梯间首层平面图,楼梯间屋顶平面图,门窗详图,门窗表;给排水及消防设计说明,给排水平面图,给排水系统图,剖面图,水泵基础图,泵坑排水展开图;结构说明,基础平面布置图,墙柱平法施工图,梁板施工图,楼梯施工图,吊车轨道结构平面布置图;电气说明,自控设计说明,自控平面图,配电系统图,电力平面图,照明平面图,动力平面图,辅助等电位联结平面图,接地及总等电位联接平面图,室外电气管线平面图,送水泵房电缆统计表,送水泵房输入输出量统计表;泵房地下一层通风平面图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:302.67㎡地上层数:建筑高度:6.25m地下层数:1层高度类别:图纸深度:施工项目地址:河北省设计时间:2019建筑风格:效果图:无
