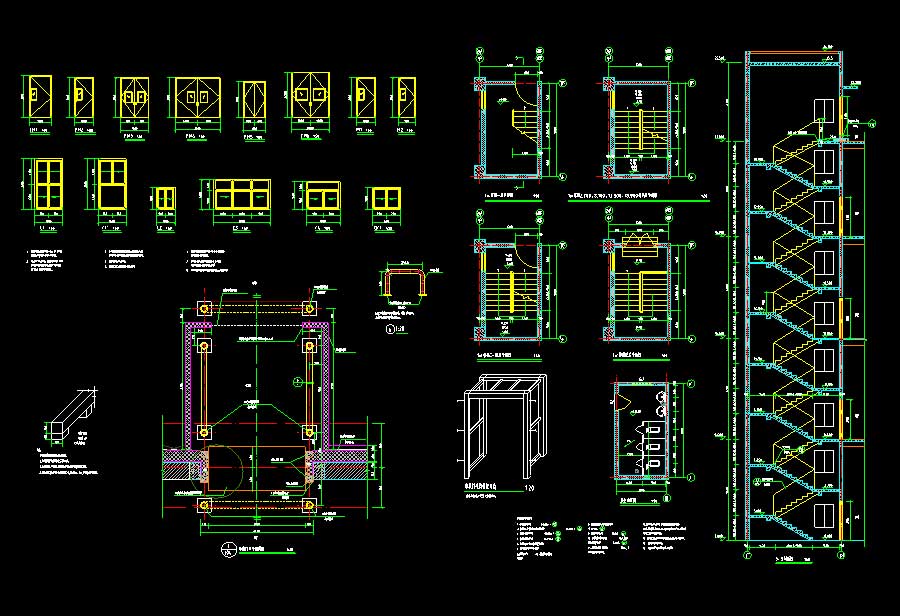

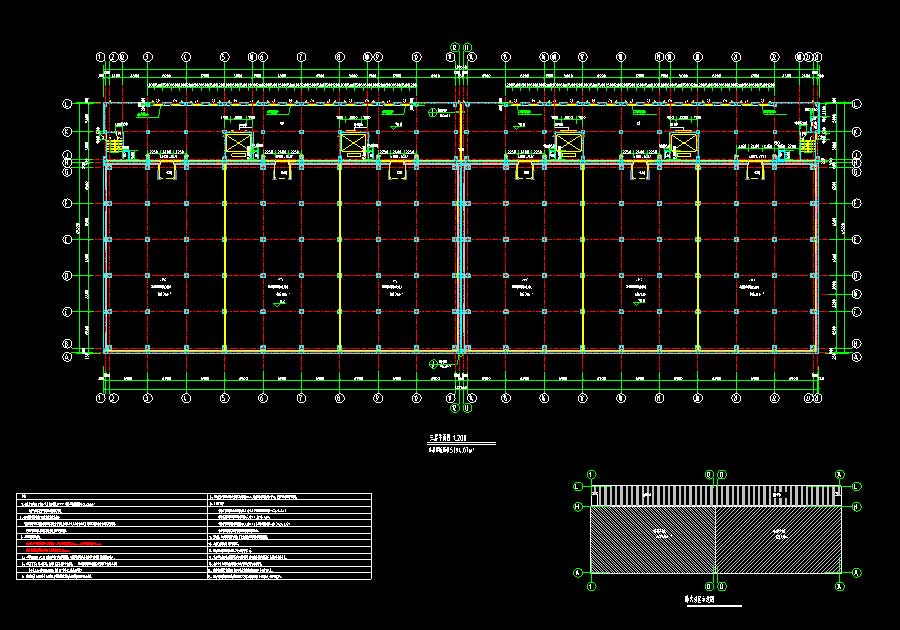

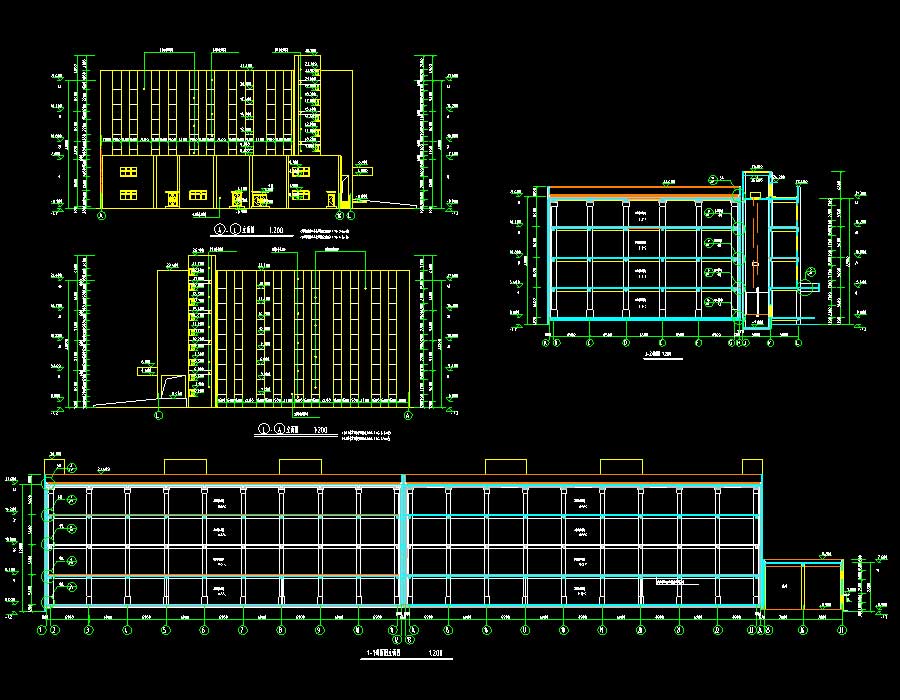

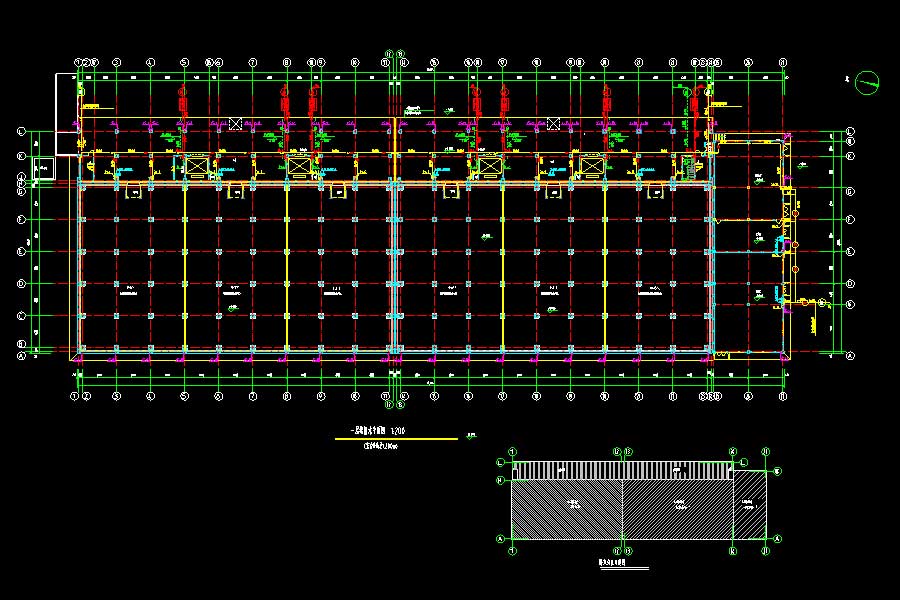

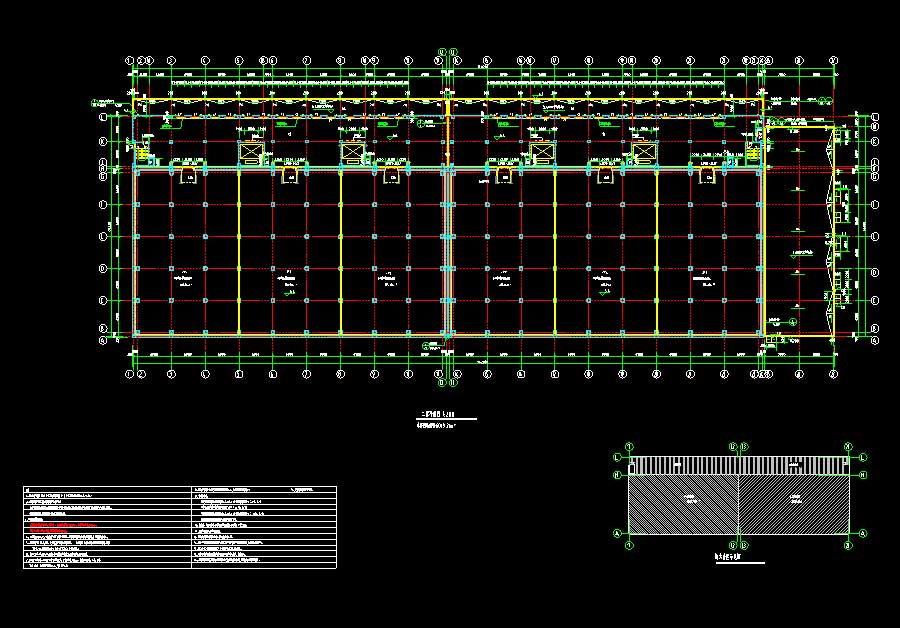

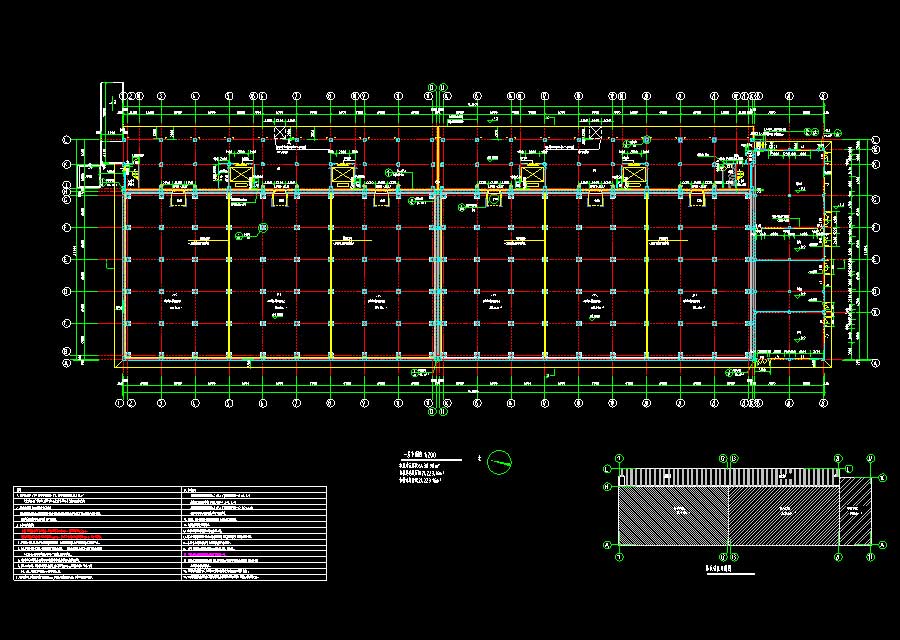

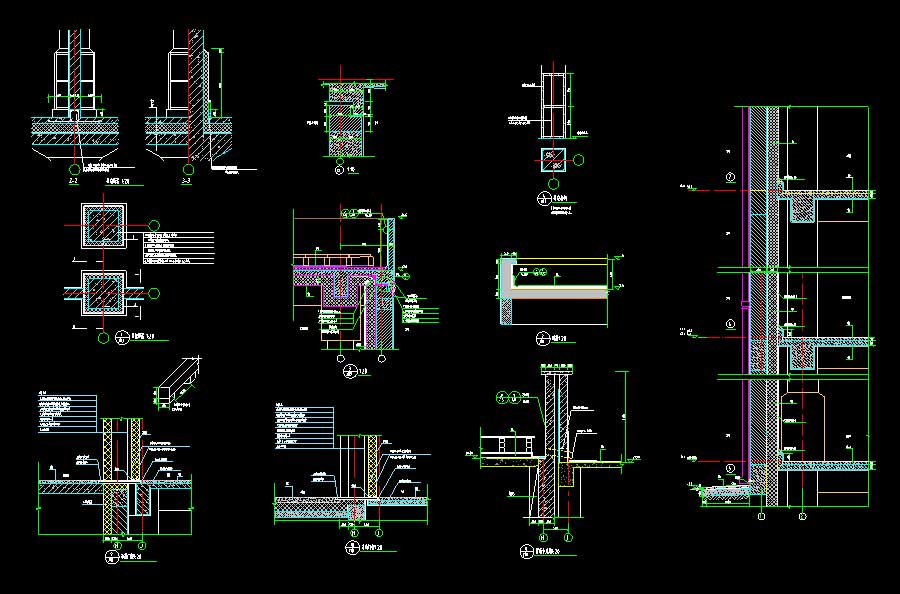

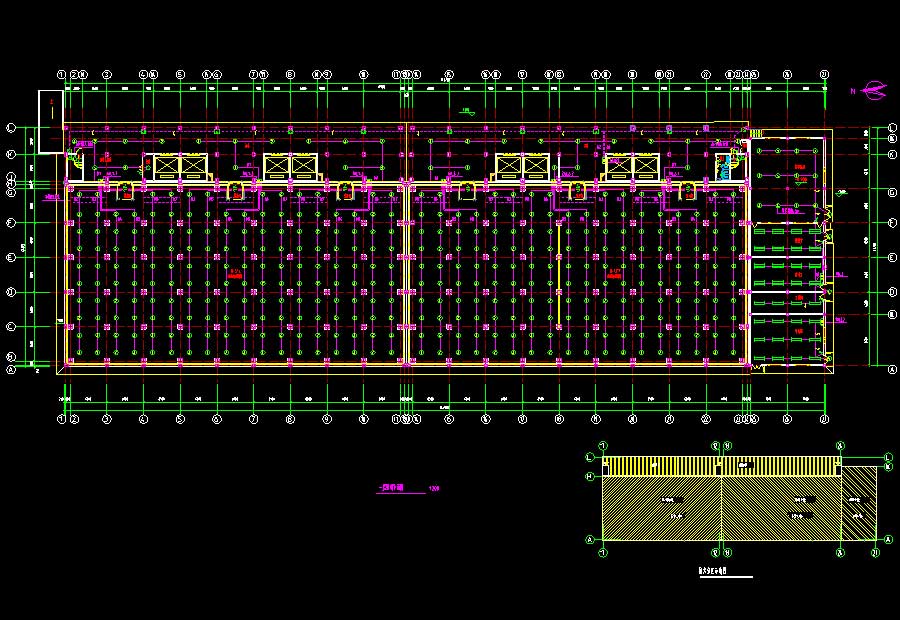

说明:某农产品交易中心大型冷库多专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为22.8米,地上层数4层,总建筑面积为24142.02平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,门窗详图,卫生间详图,节点详图,楼梯详图;给排水说明,给排水平面图,自动喷水灭火系统给水平面图,室内消火栓给水系统图,自动喷水灭火系统原理图,给排水系统图,卫生间给排水大样图,管井给排水大样图;结构说明,旋挖钻孔灌注桩平面布置图,基础平面布置图,冷间外围护框架拉结平面图,梁、板、柱平法施工图,机房施工图,楼梯施工图;电气说明,配电干线系统图,配电箱系统图,弱电系统图,火灾自动报警及消防联动控制系统图,配电平面图,照明平面图,接地平面图,屋顶防雷平面图,消防平面图,弱电平面图。专业包括建筑、结构、给排水、电气。
建筑面积:24142.02㎡地上层数:4层建筑高度:22.8m地下层数:高度类别:多层图纸深度:施工项目地址:广西省设计时间:2017建筑风格:现代效果图:无
