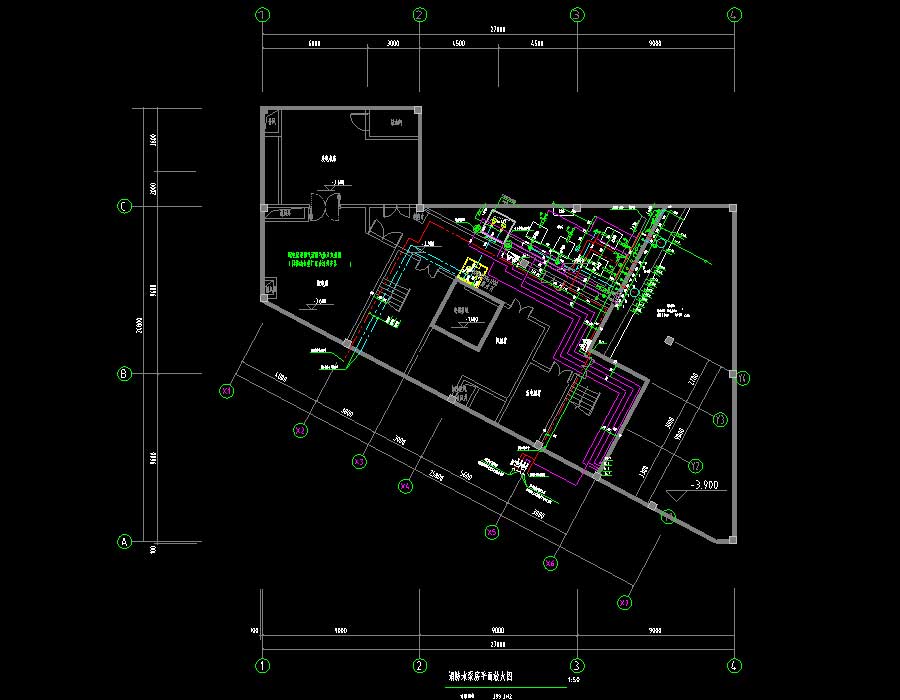

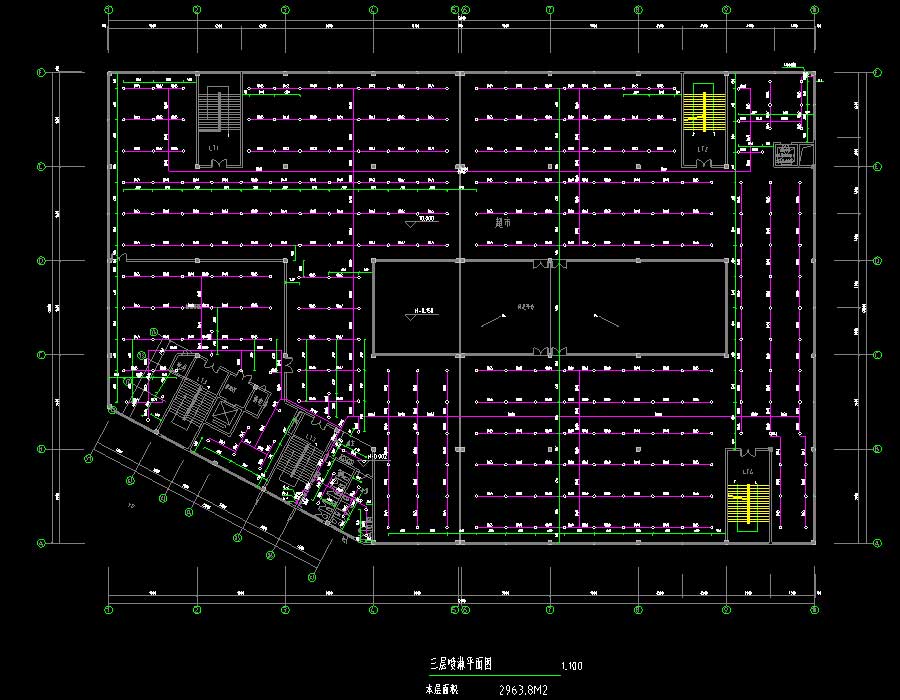

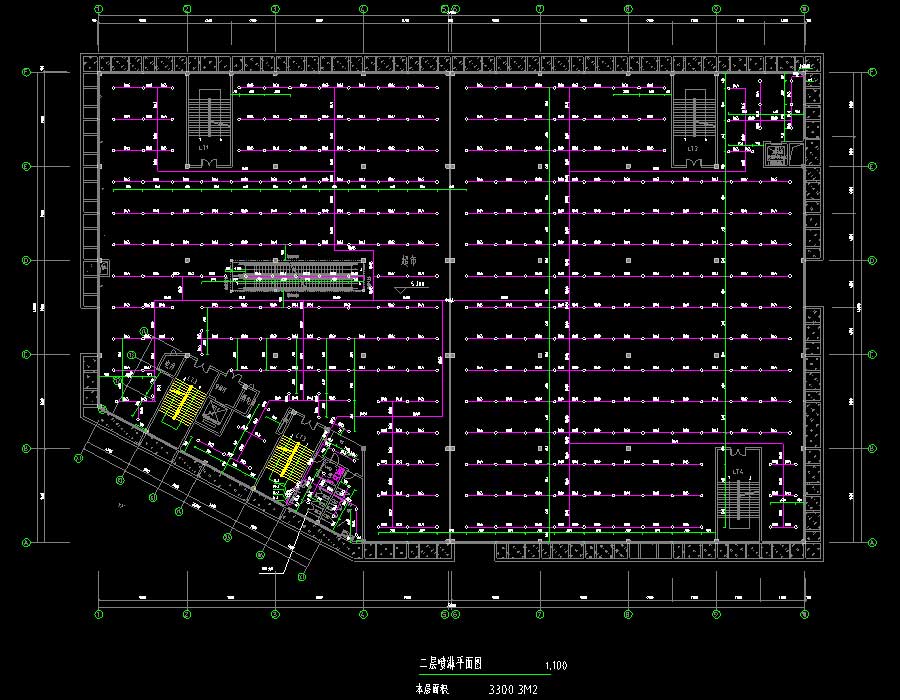

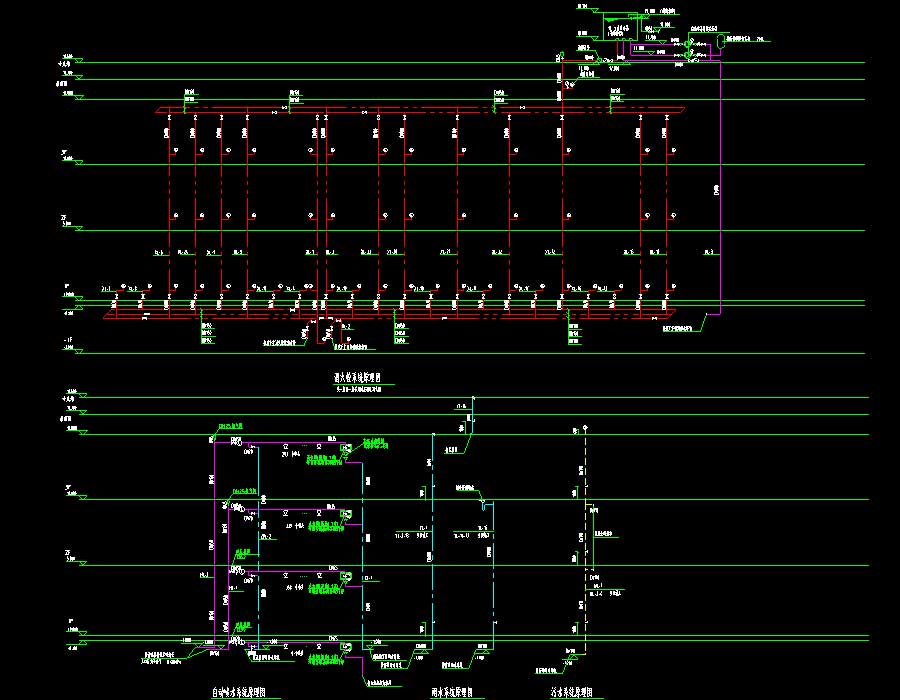

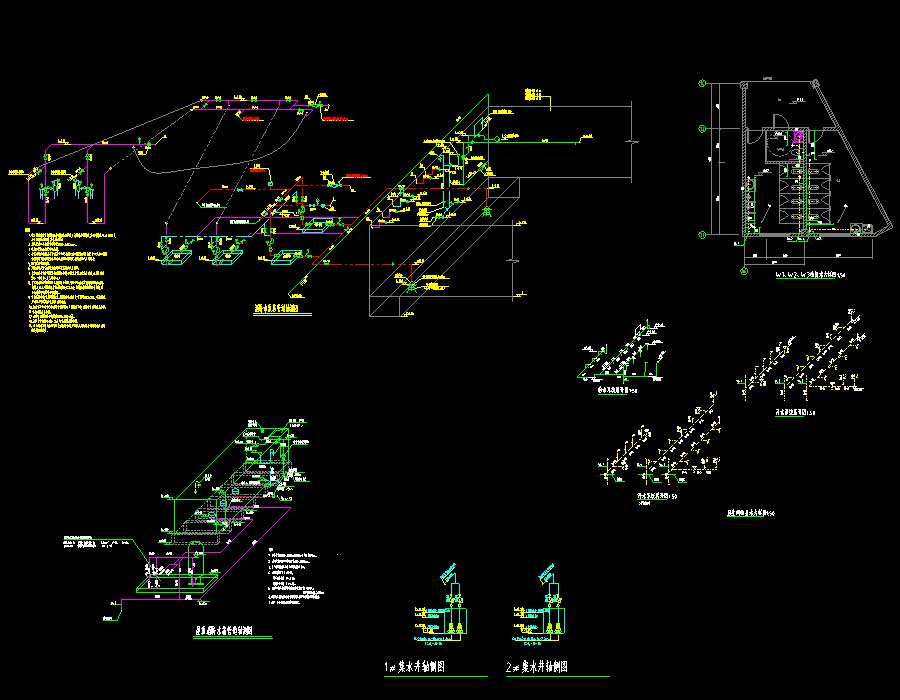

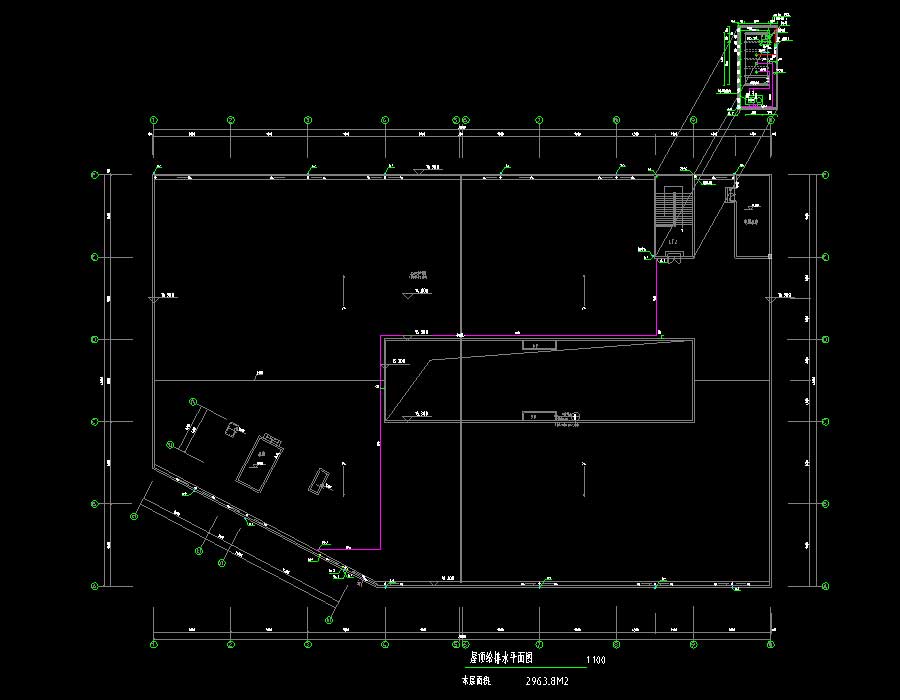

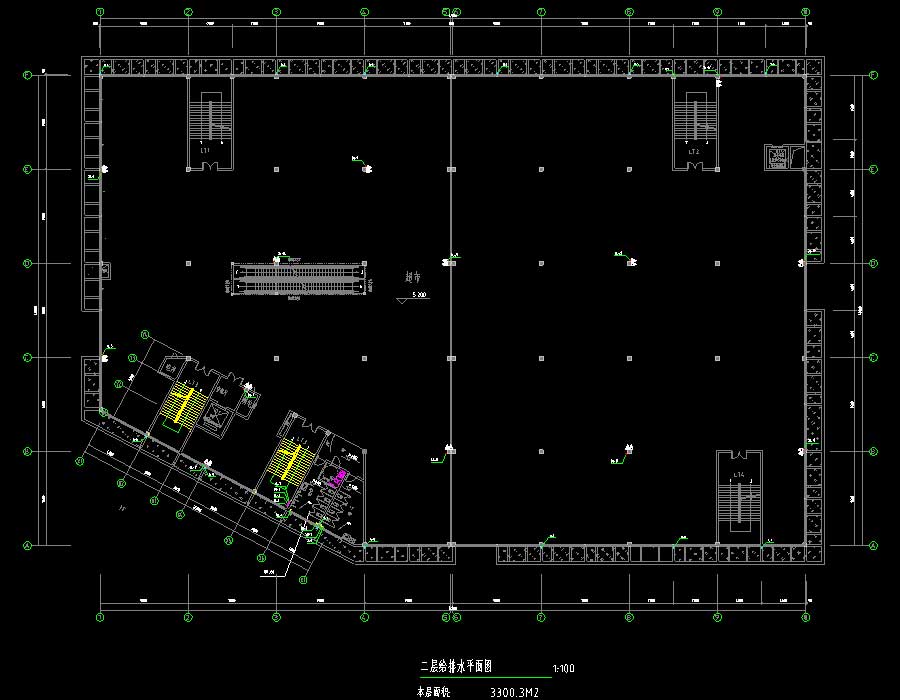

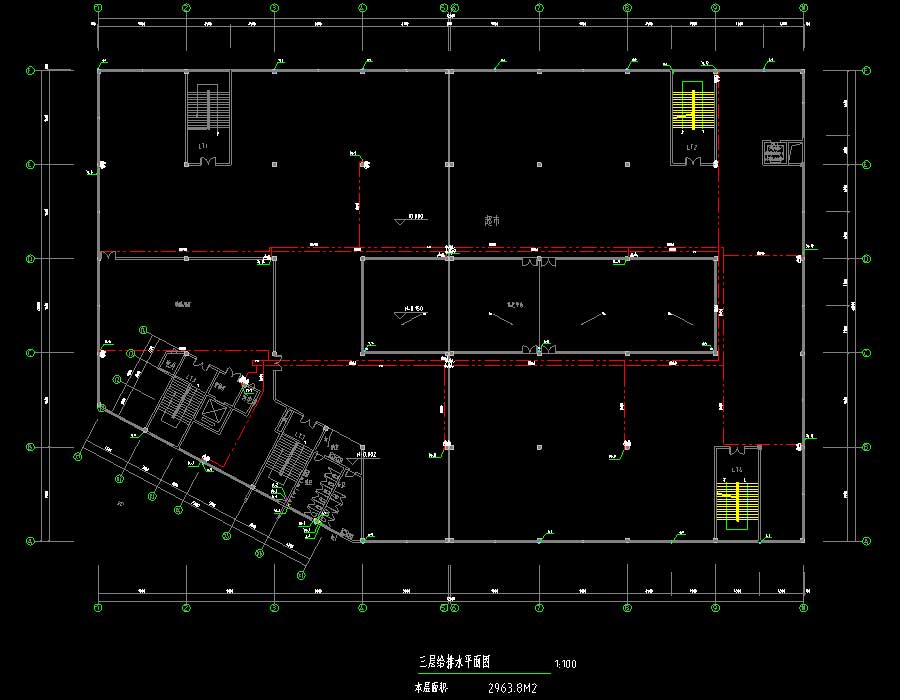

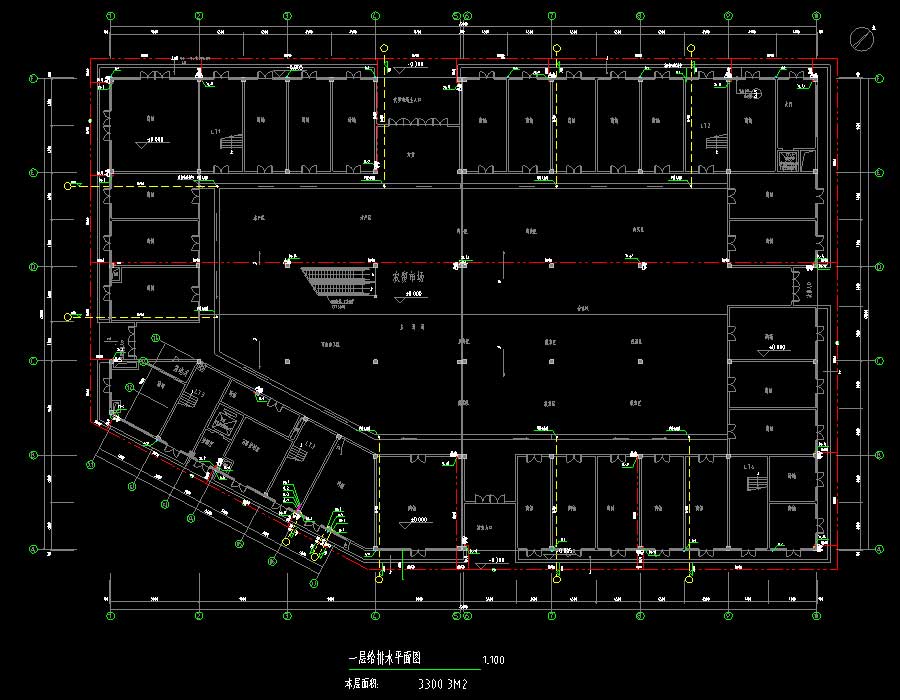

说明:某低层农贸市场给排水施工图,建筑高度为15.1米,地上层数3层,地下层数为1层,总建筑面积为9986平方米,建筑地下面积为399.3平方米,建筑基地面积为3215.6平方米。本工程设计内容包括室内给水系统,室内排水系统,室内消火栓系统及自动喷淋系统等。图纸内容含:给排水设计总说明,一层~三层给排水平面图,屋顶给排水平面图,地下室给排水平面图,一层~三层喷淋平面图,给排水系统原理图,消防水泵房平面放大图,消防水泵房管道轴侧图,屋顶消防水箱管道轴侧图,卫生间给排水大样图,集水井轴侧图,主要设备及材料表。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :市政管网直接供给供水体制:室外消火栓水量:20L/S室外消火栓水量:30L/S建筑面积:9986㎡建筑高度:15.1m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:江西省设计时间:2017
