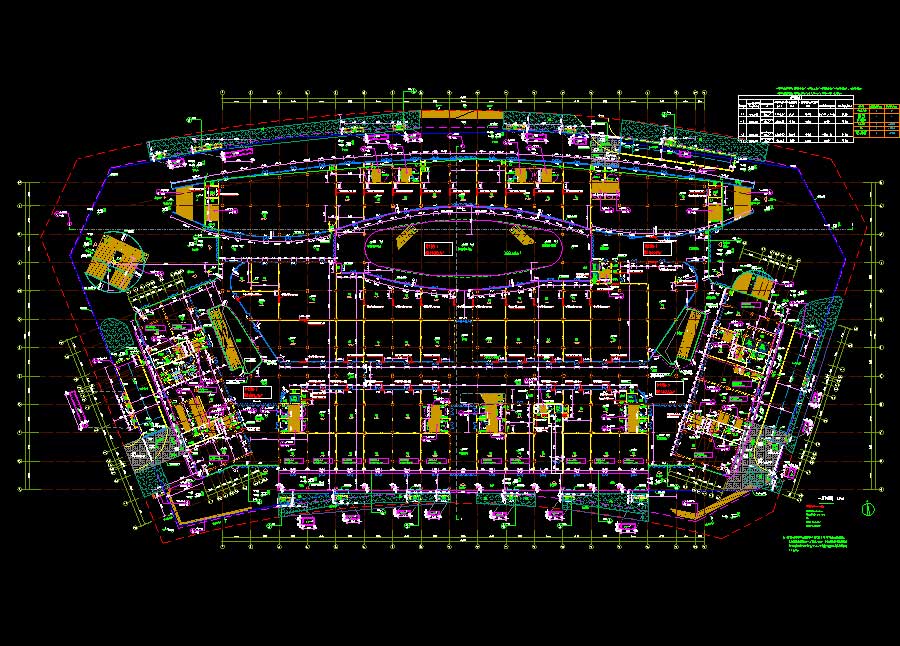

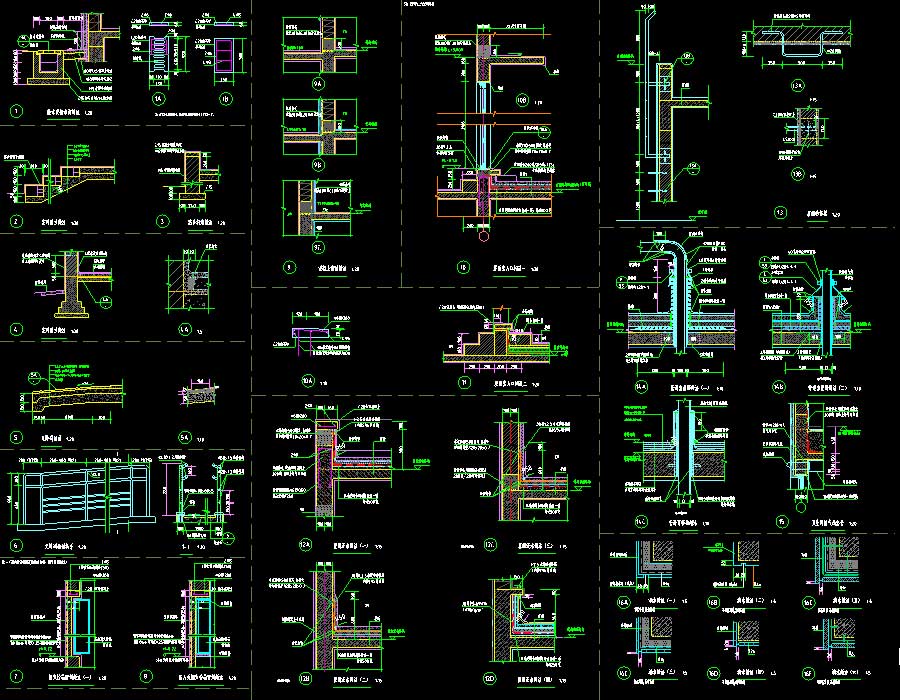

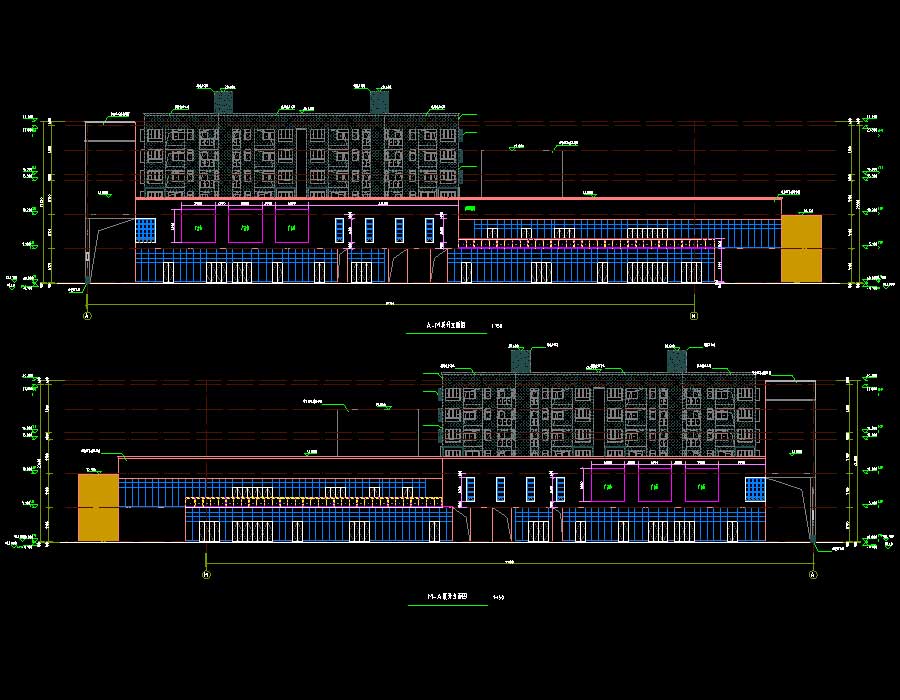

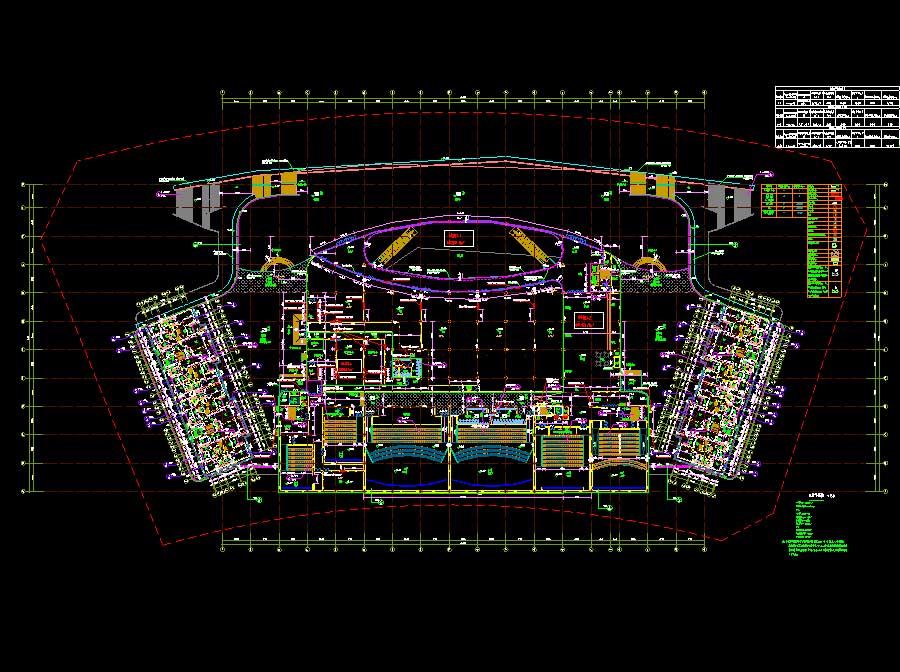

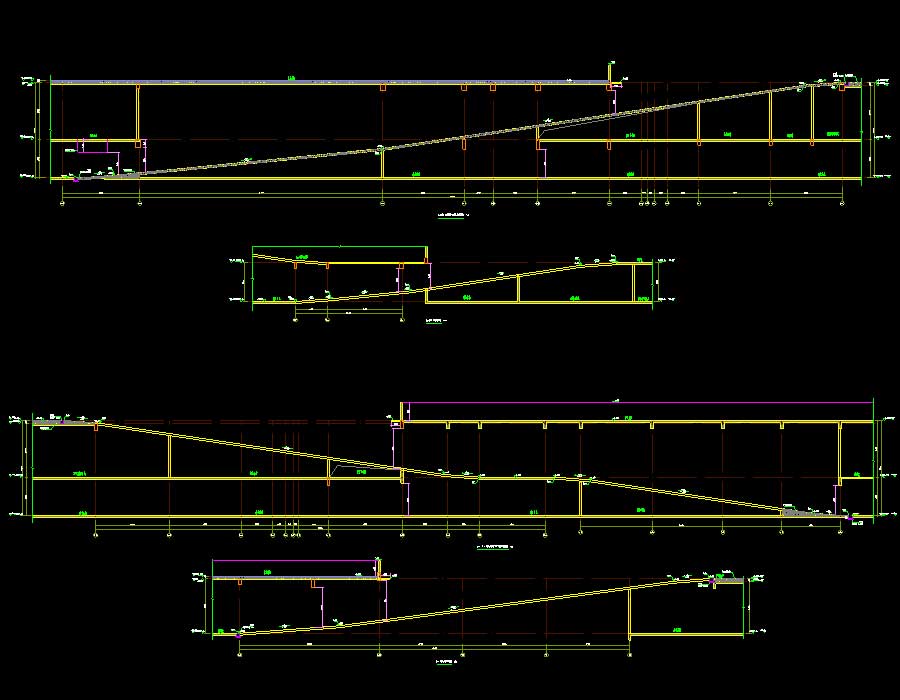

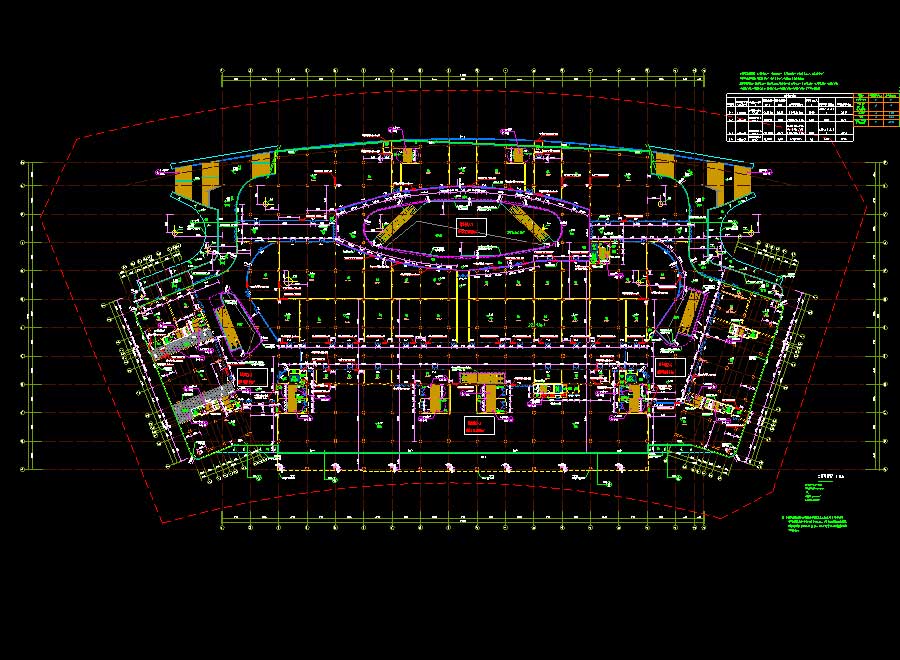

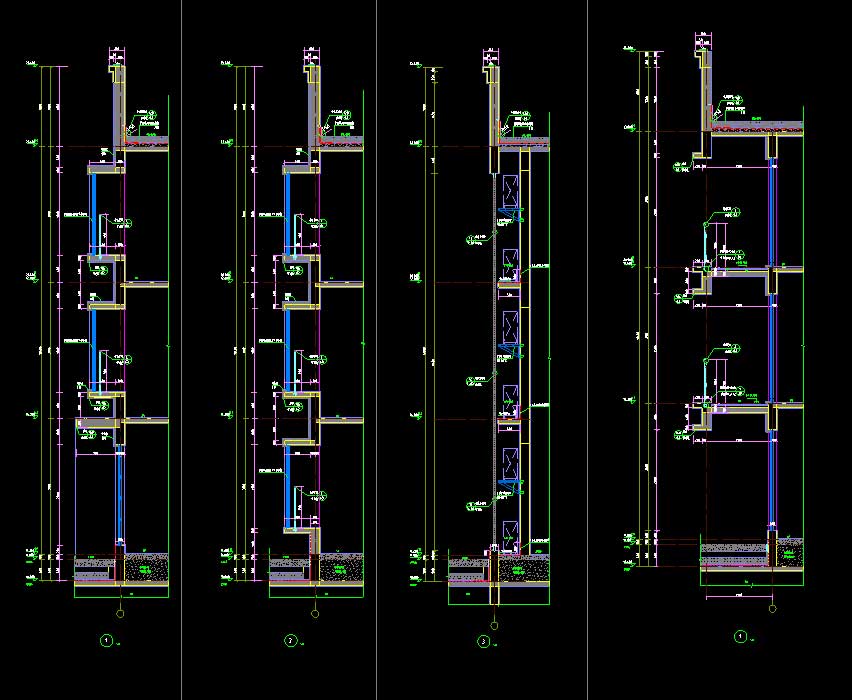

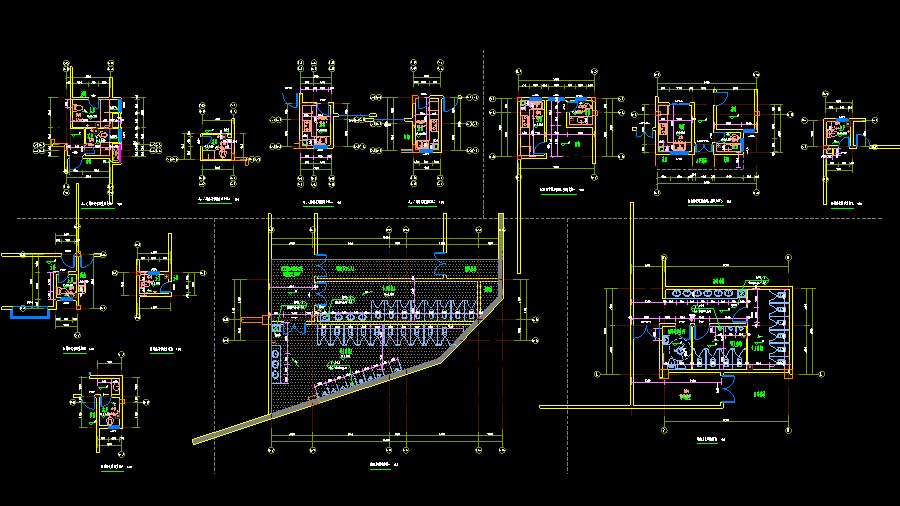

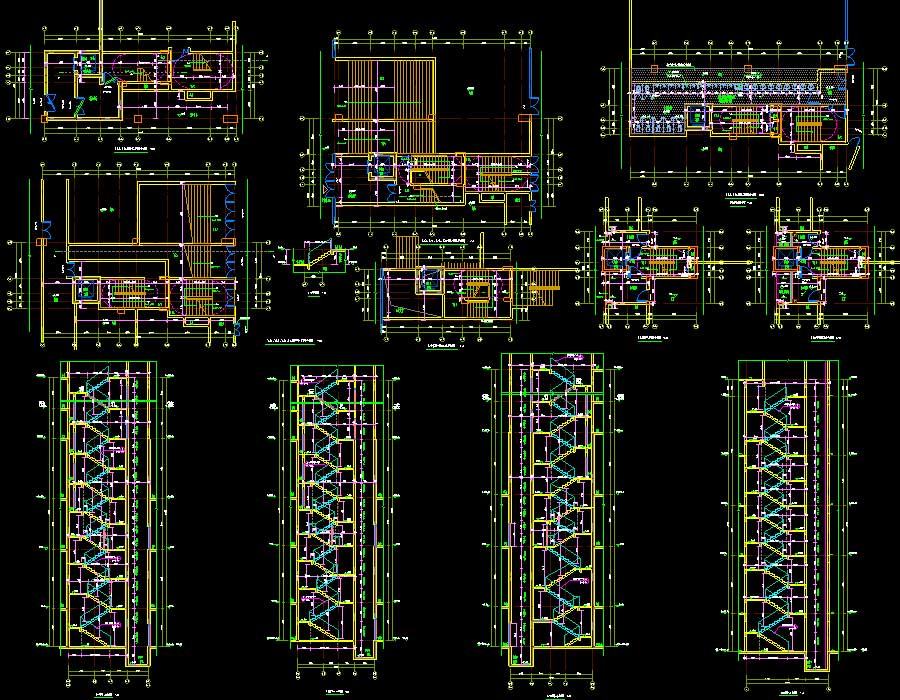

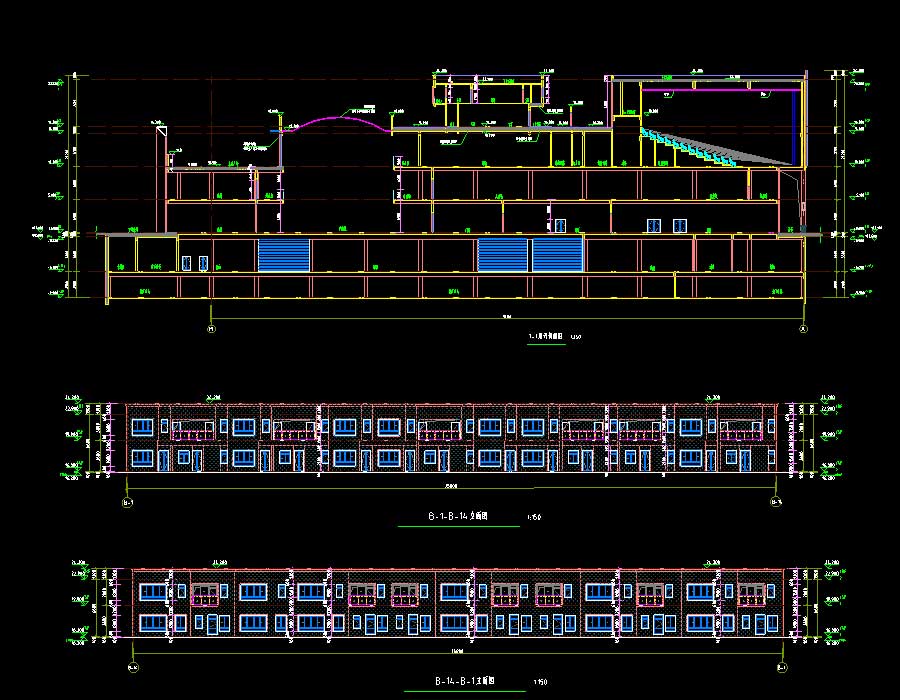

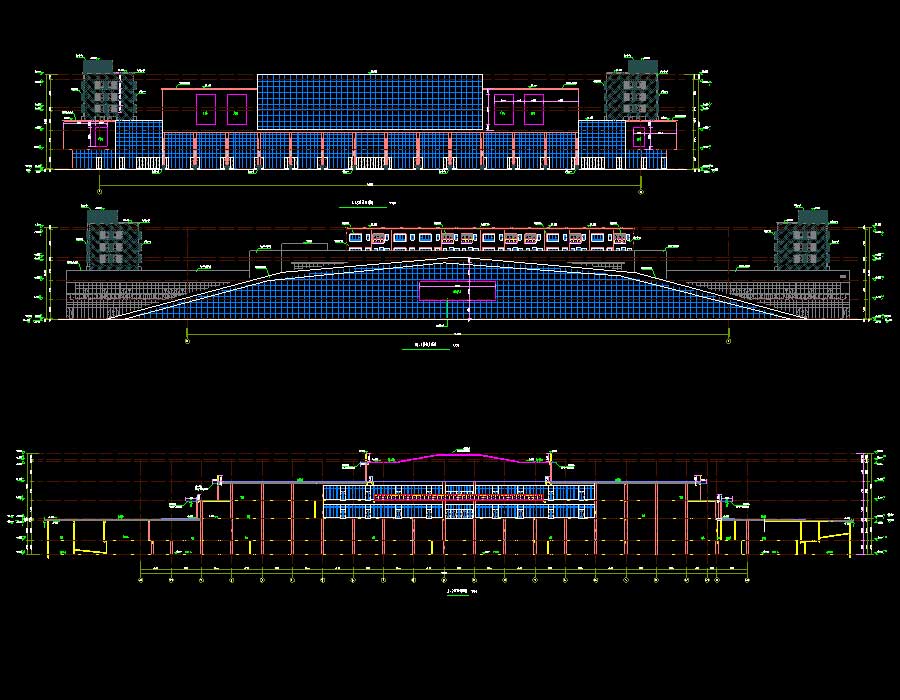

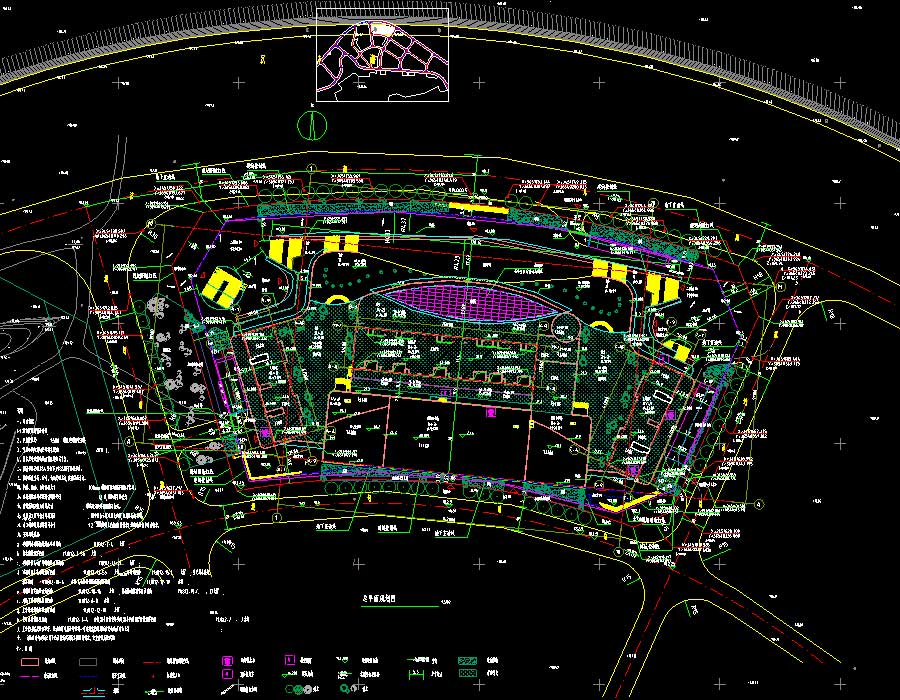

说明：某多层商业综合体全专业施工图，抗震设防烈度为6度，主要结构形式为框架结构，建筑高度为23.8米，地上层数6层，地下层数为2层，地上建筑面积为40448.99平方米，地下建筑面积为43564.36平方米。其中，负二层为车库及设备房，负一层为超市及商业、设备房，一到三层为商业，左右两侧三到六层住宅，中庭四层为住宅，商业为大型商业建筑，电影院为甲级大型电影院，消防控制室设于负一层，可直通室外。图纸内容含：建筑说明，总平面布置图，绿化总平面布置图，消防总平面布置图，平面图，立面图，剖面图，楼梯放大平面图，楼梯断面图，商业、住宅、电影院卫生间大样图，汽车坡道剖面图墙身大样图，节点大样图，防火分区示意图；结构设计总说明，基础平面布置图，梁平面布置图，梁平法施工图，基础大样图，墙柱平面布置图墙柱大样图，结构平面布置图，挡土墙大样图，车道及构造大样图，住宅大样图，楼梯结构图，楼梯大样图；给排水设计施工说明，绿色建筑给排水设计说明专篇，气体灭火专项说明，初步设计审查意见及回复专篇，总给排水平面布置图，消火栓系统原理图，喷淋系统原理图，给水系统原理图，排水系统原理图，排水平面图，排水管道定位详图，高位转换平面图，喷淋平面图，消防水泵房大样图，屋顶水箱大样图，集水坑大样图，卫生间给排水大样图；强电设计说明，弱电设计说明，商业消防疏散系统说明及图例，公共建筑节能（绿色建筑）电气设计说明专篇，电气总平面图，照明平面图，动力平面图，消防平面图，强电平面图，弱电平面图，住宅屋面电气平面图，屋面防雷平面图，基础接地平面图，配电系统图，配电箱系统图，低压竖向配电系统图，电气设备房布置平面图、接地平面图，地下、地上火灾自动报警系统图，智能疏散照明系统图，防火门监控系统图，背景音乐及消防广播系统图，消防设备电源监控系统图，住宅煤气探测系统图，电气火灾监控系统图，停车场平面系统图，车位引导系统图，监视电视系统图，能耗分项监控系统图，有线电视系统图，网络电话综合布线系统图；暖通说明，绿色建筑暖通设计说明专篇，空调机组控制说明，通风平面图，空调水管、空调风管平面图，楼梯间加压送风系统图，商业、超市制冷系统图，空调立管系统图，制冷机房管道定位平面图、基础平面图，通风空调系统安装大样图等等。专业包括建筑、结构、给排水、电气、采暖通风。
