36层超高层某国际酒店全专业施工图3506551022文件大小:328.18M推荐人:Neo图纸张数:590张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:104712.97㎡地上层数:36层建筑高度:202m地下层数:2层高度类别:超高层图纸深度:施工项目地址:福建省设计时间:2016建筑风格:现代效果图:有

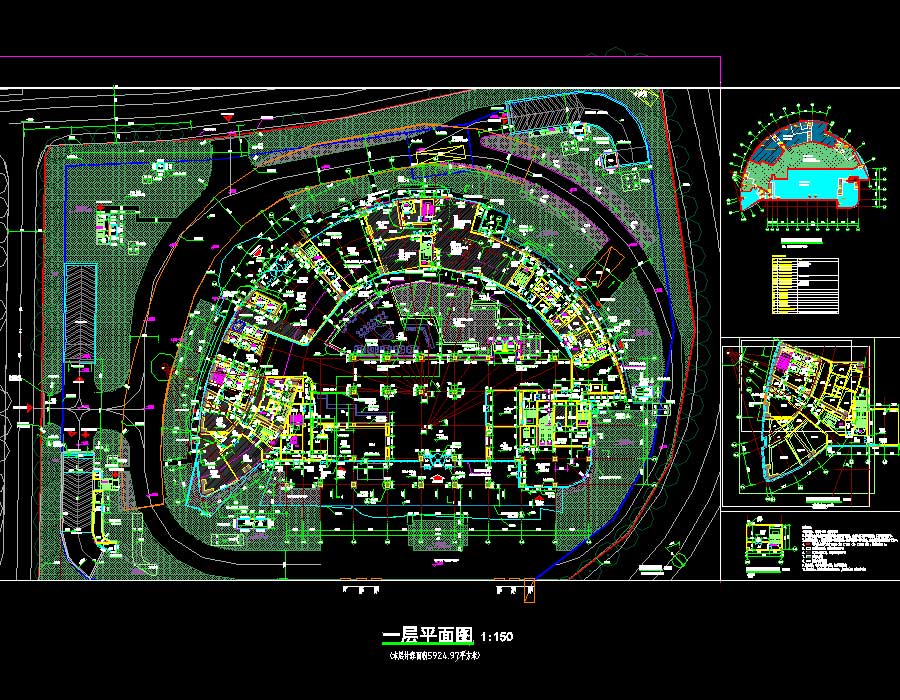

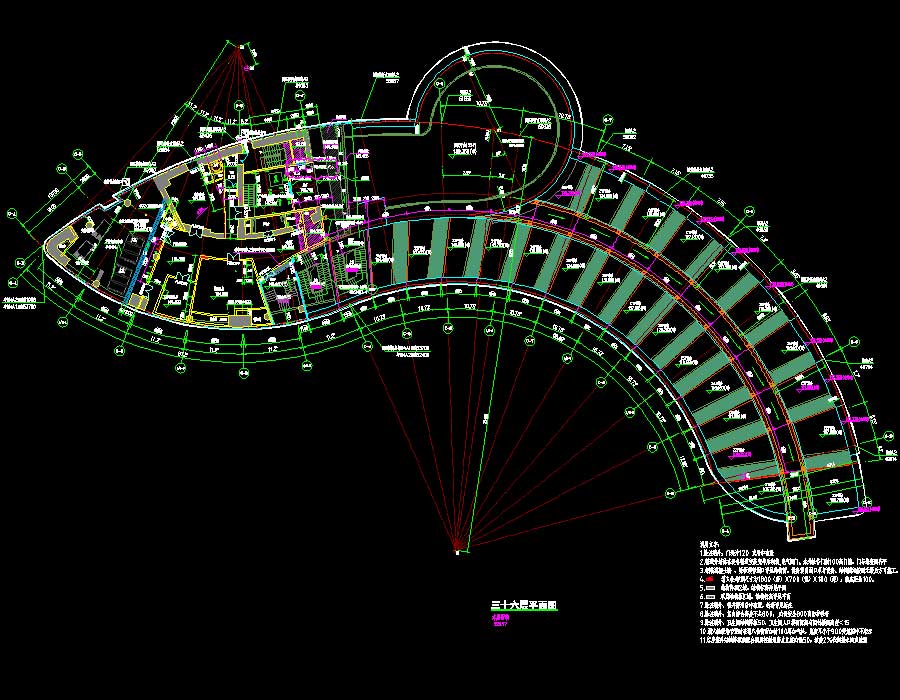

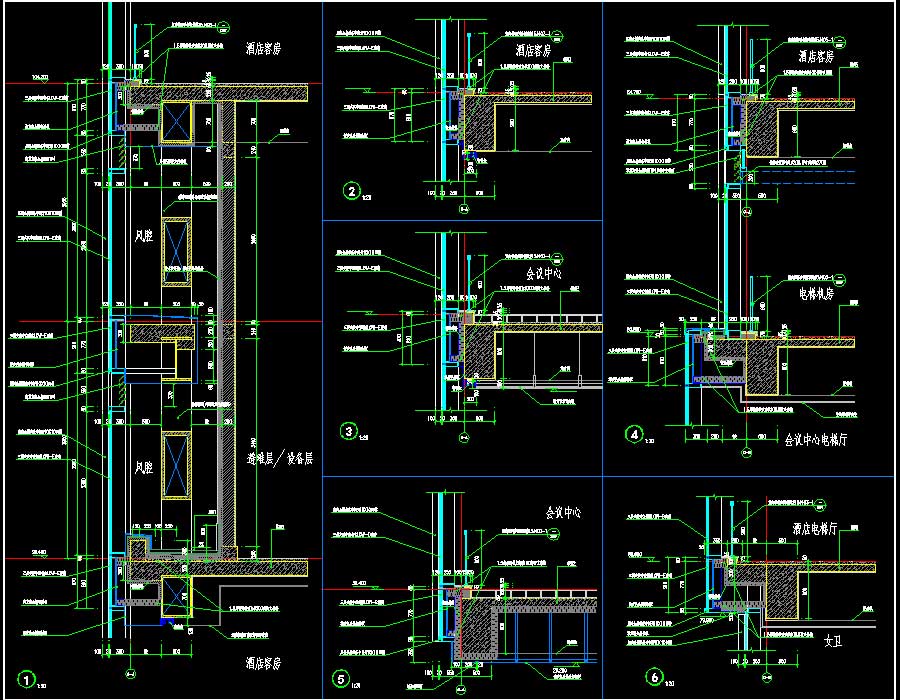

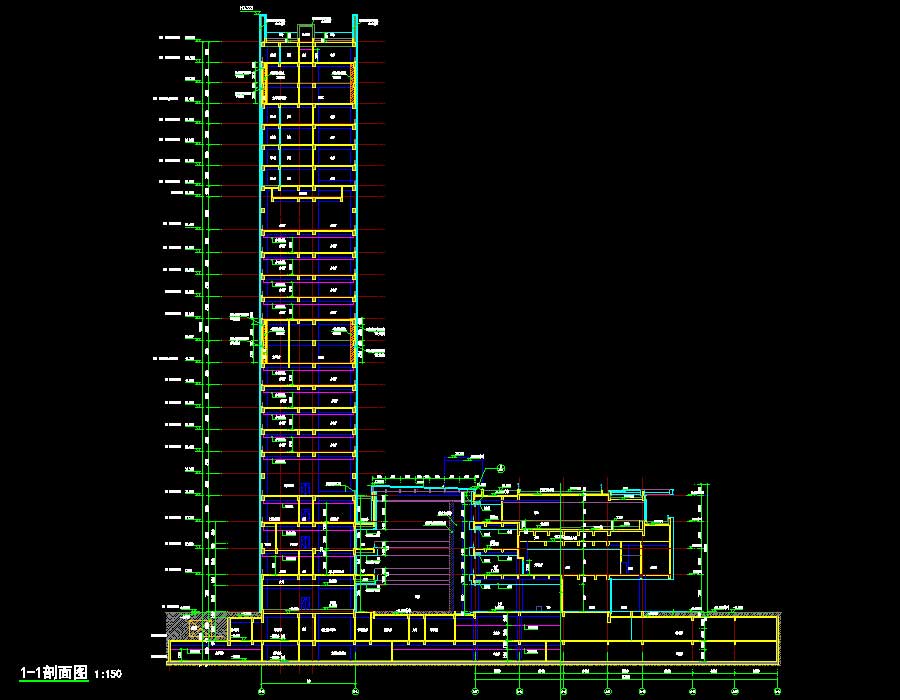

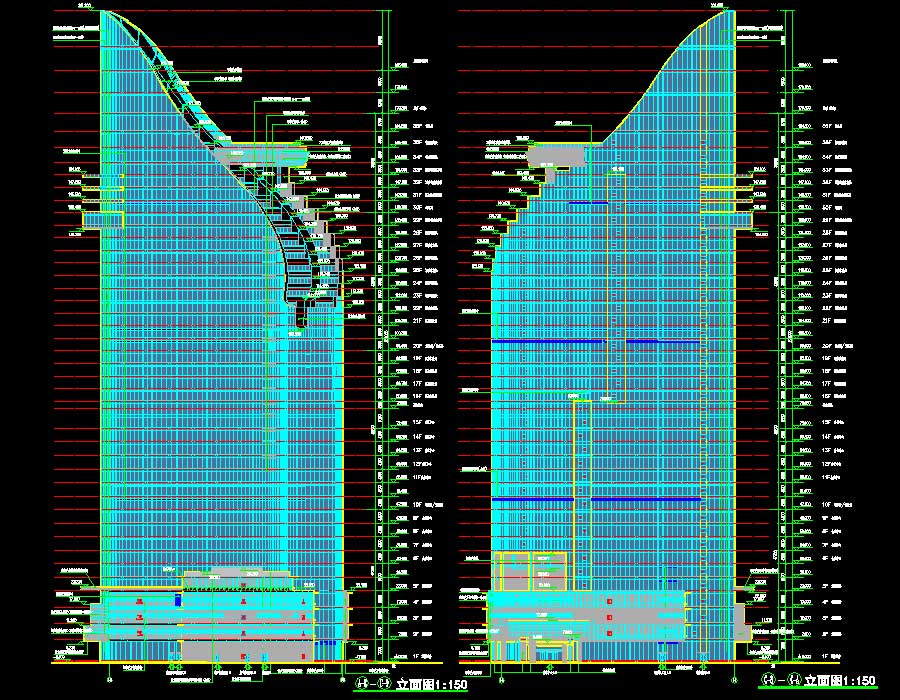

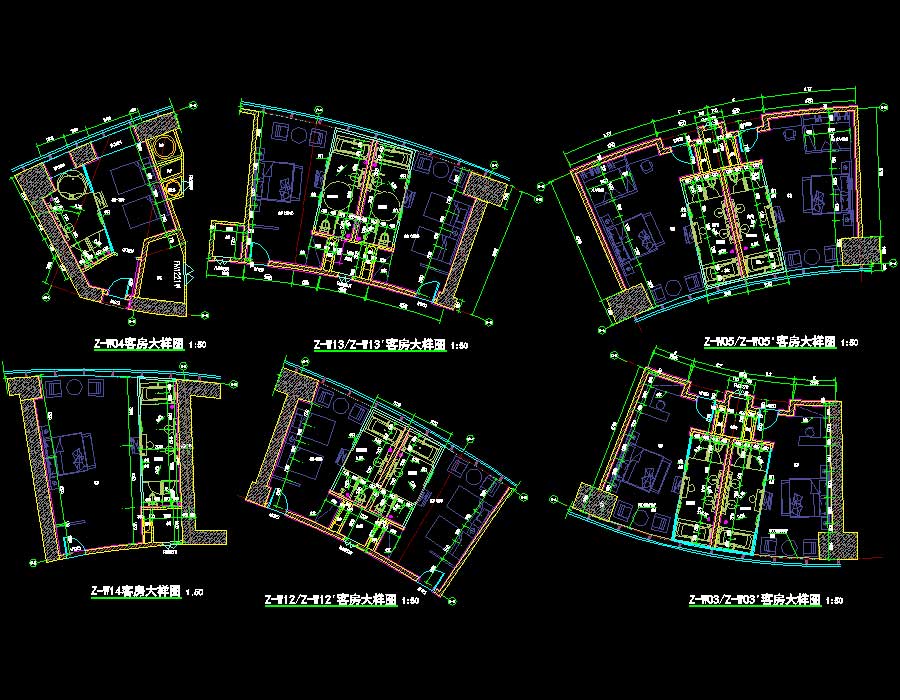

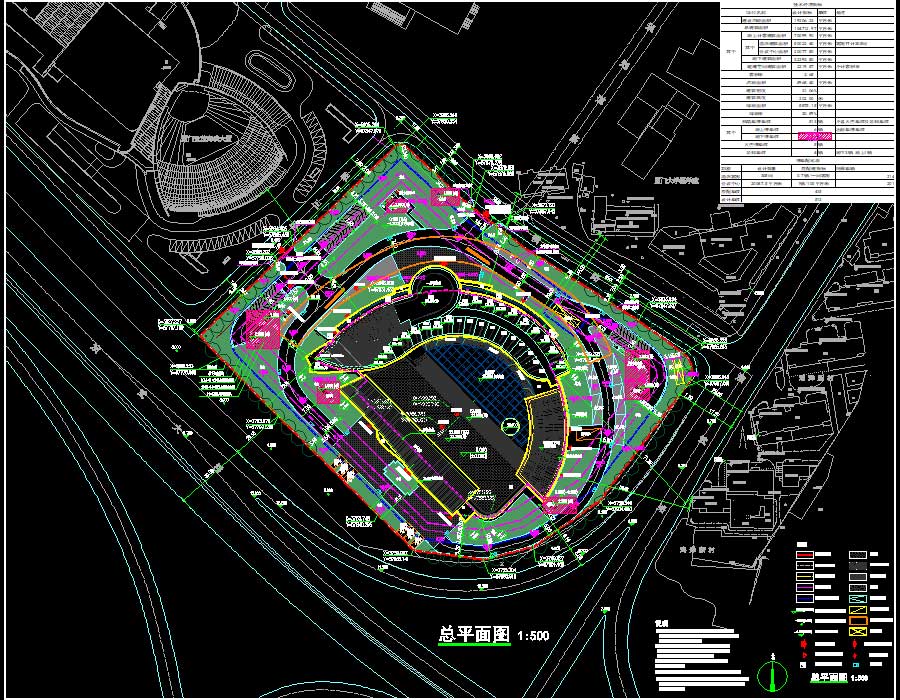

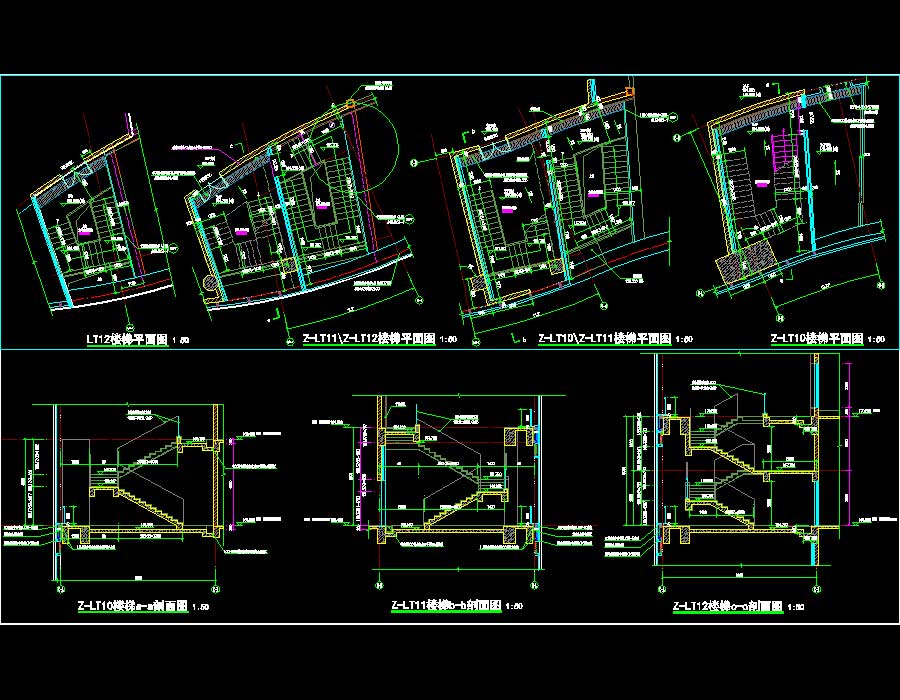

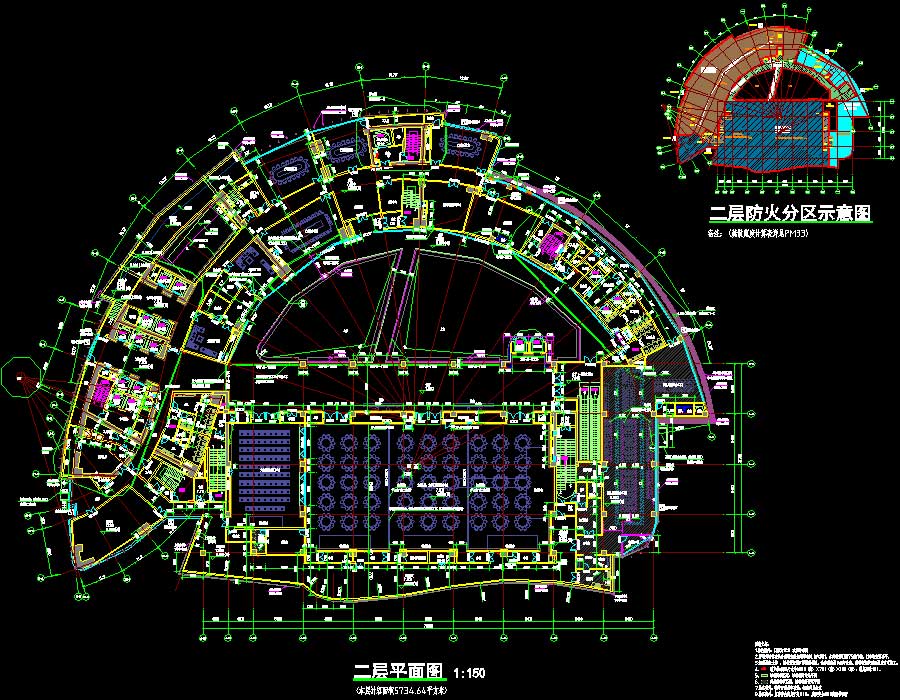

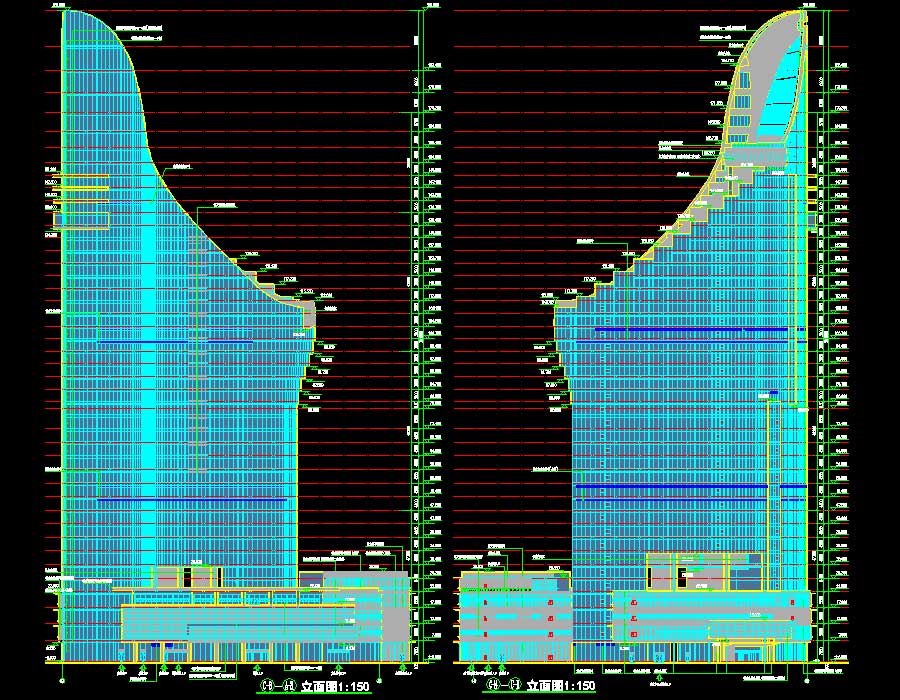

说明:该项目为某国际酒店建筑、结构、电气、暖通、给排水全专业施工图,总建筑面积104712.97平方米,地上36层,地下2层,高202米。建筑使用性质为:旅馆建筑(会议旅馆类),建设内容概况:建筑裙房共四层,裙房功能包括:酒店大堂及共享中庭、餐饮、宴会、康体中心等;会议中心门厅;酒店及会议配套附属用房等。主楼共三十六层(其中,五层为架空层;六~十四层为会议中心层;十五层会议层,十六~三十三层为酒店客房层,客房共计305间,其中无障碍客房共3间位于16层。三十四~三十五层为行政酒廊层);地下两层,主要功能为机动车库、酒店内部配套附属用房、设备机房;建筑结构体系为:上部结构为带加强层和少量框架的剪力墙结构体系,地下室为框架结构体系 。图纸内容含:建筑专业,建筑施工图说明、消防、节能设计专篇、地下室人防说明、材料做法表、绿色建筑设计说明、总平面图、总平面绿化、消防布置图、总平面竖向定位图、1~36层平面图、混凝土结构屋顶平面图、避难层、设备转换层平面图、屋顶外轮廓定位图、核心筒、楼梯、客房、卫生间大样图、建筑立面图、剖面图、局部展开立面图、一层平面轴线定位图、防火分区示意图、观光电梯、自动扶梯大样图、墙身节点、地下一、二层战时、平时平面图、地下室剖面图、地下防火分区、轴线定位图、人防口部、卫生间、楼梯、汽车坡道大样图、门窗表及战时人防门窗表;结构专业,混凝土结构设计总说明、桩基设计说明、主楼钢结构、型钢混凝土结构设计说明、出屋面钢构设计说明、组合楼板设计说明及裙房钢节点详图、型钢混凝土柱脚标准图、型钢混凝土构件构造详图、桩基平面布置图、主楼筏板配筋图、主楼筏板平面布置图、地下室底板结构平面图、楼梯详图、地下一、二层结构平面图、梁平法施工图X、Y向、地下室顶板结构平面图、梁平法施工图X、Y向、一层夹层结构平面图、X、Y向梁平法施工图、裙房二~五层、主楼六~三十六层结构平面图、X、Y向梁平法施工图、26.150m标高结构平面图、梁平法施工图、地下室墙、柱平面布置图、框架柱、墙体、人防口部详图、地下室人防结构设计说明、车道详图、避难层、设备转换层结构平面图、桁架立面展开图、节点详图、设备转换层钢结构节点连接详图、屋顶钢构架结构平面图、立面图、剪力墙详图、墙身节点、主楼框架柱、剪力墙平面布置图、框架柱详图等等及电气、暖通、给排水专业施工图、酒店效果图。
