6层多层住宅楼给排水、暖通施工图3706761011文件大小:754.65K推荐人:后山图纸张数:14张所属分类:多类专业所含专业:给排水、暖通
分 享
下  载
建筑面积:4687.45㎡地上层数:6层建筑高度:18.45m地下层数:1层高度类别:多层图纸深度:施工项目地址:河北省设计时间:2019建筑风格:现代效果图:无

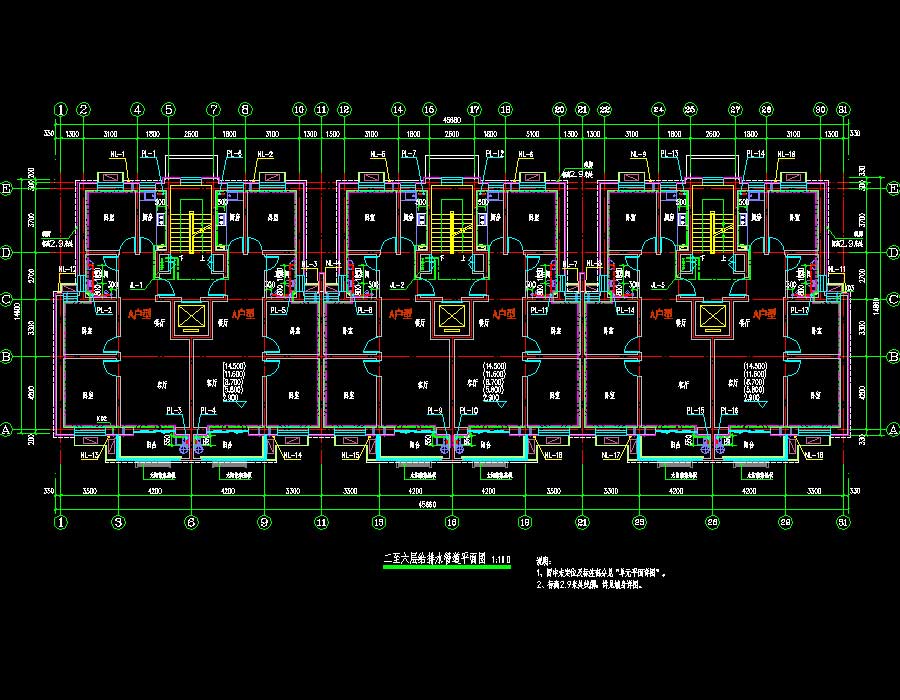

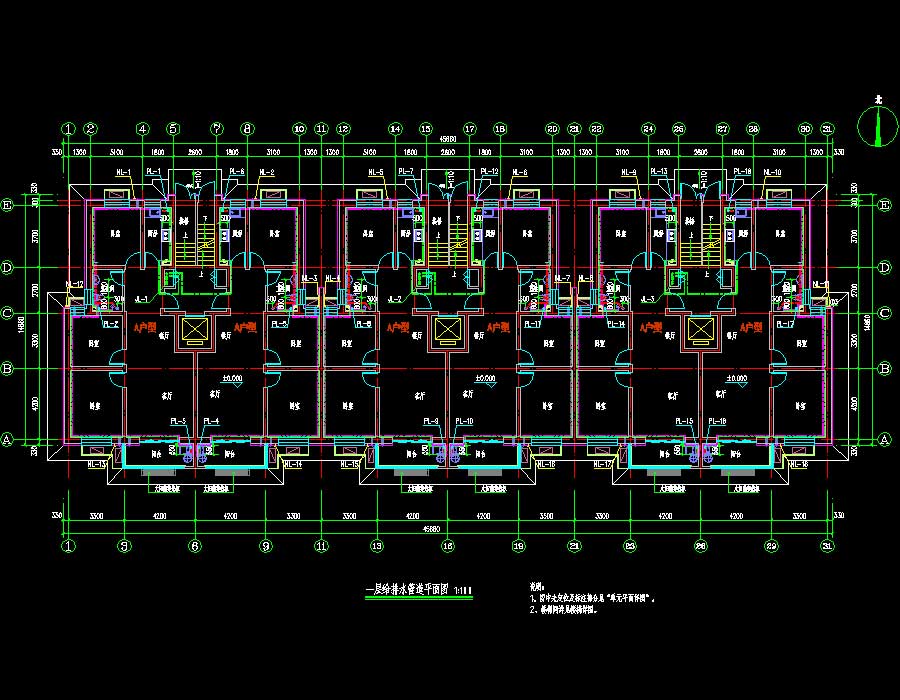

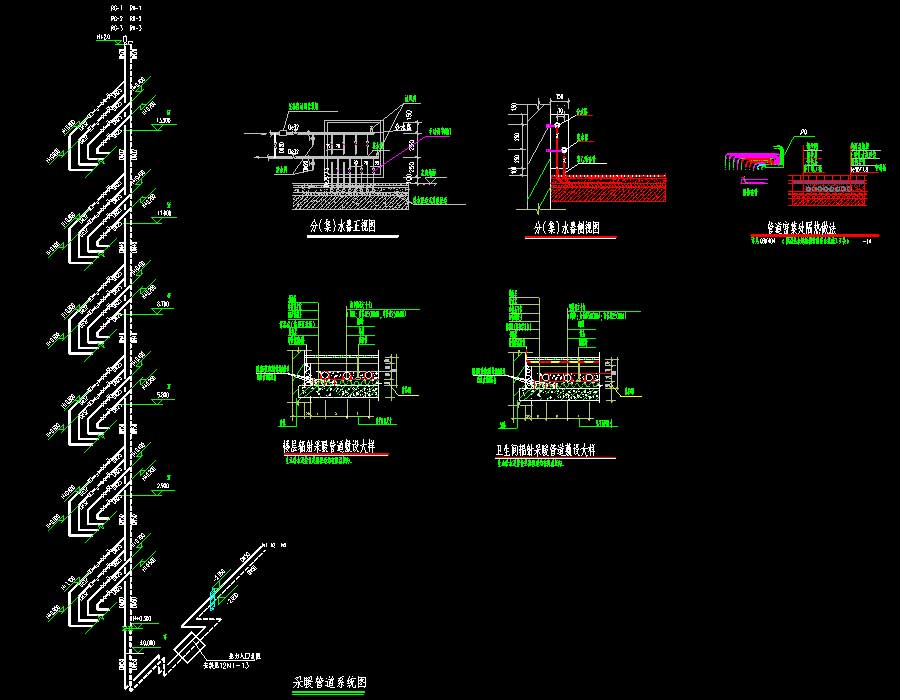

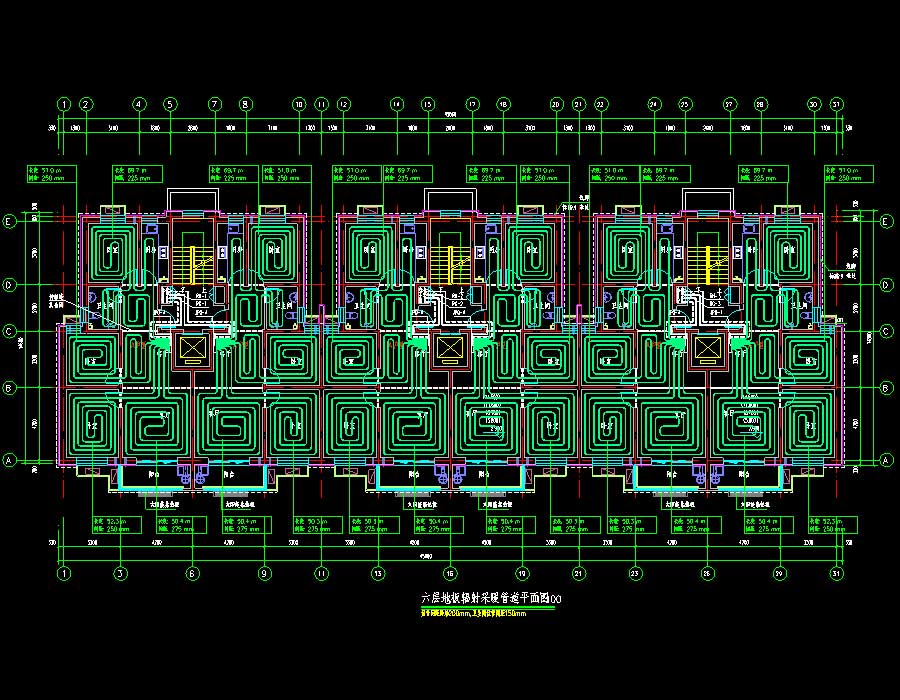

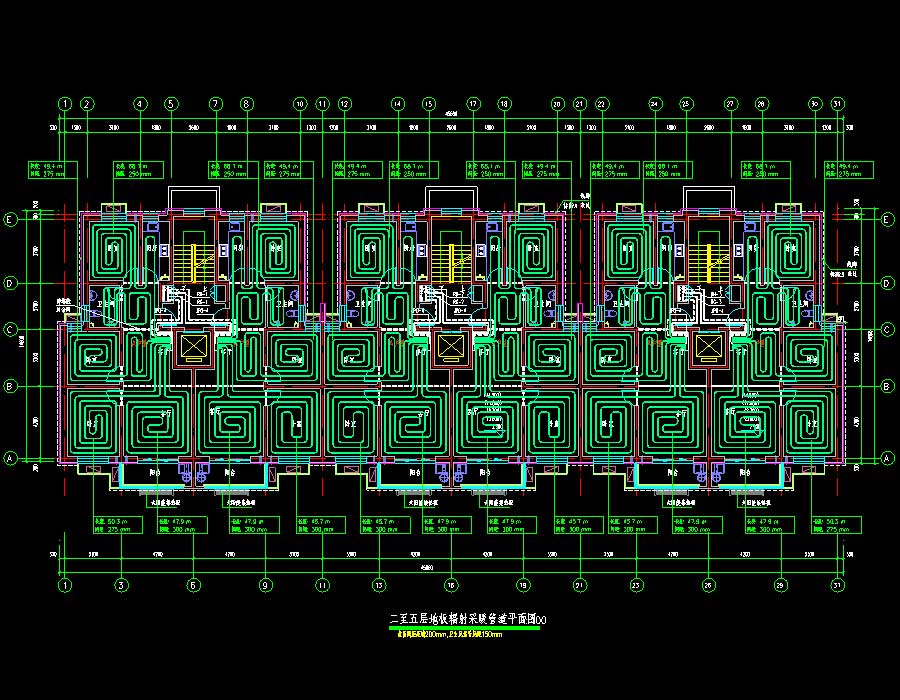

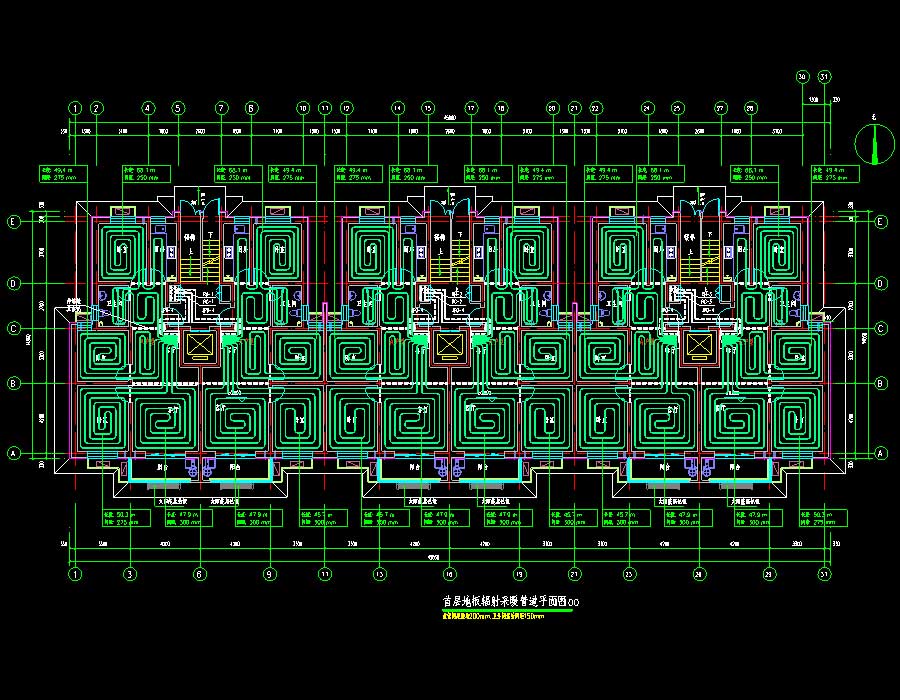

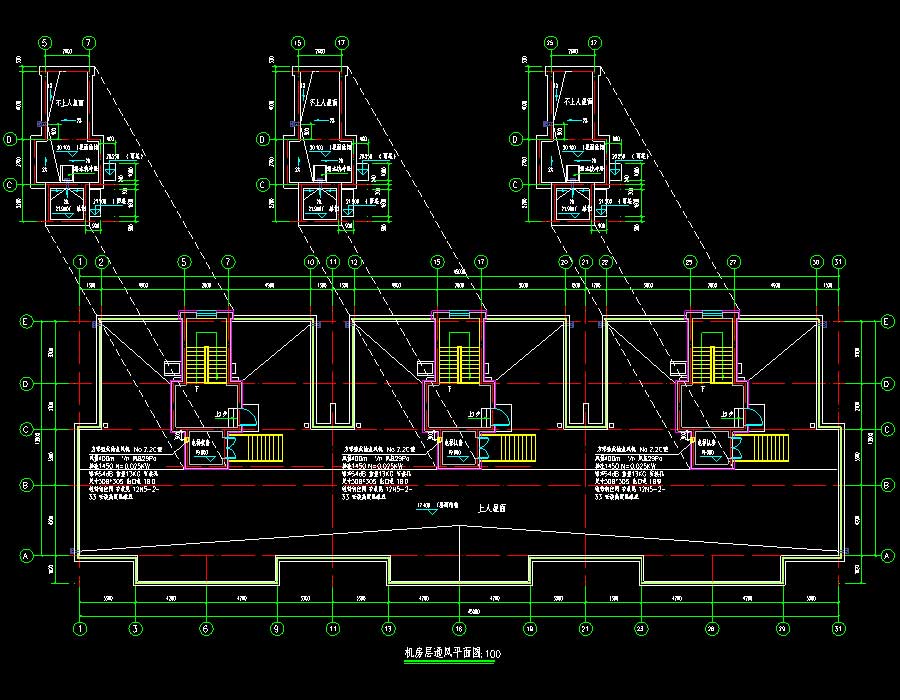

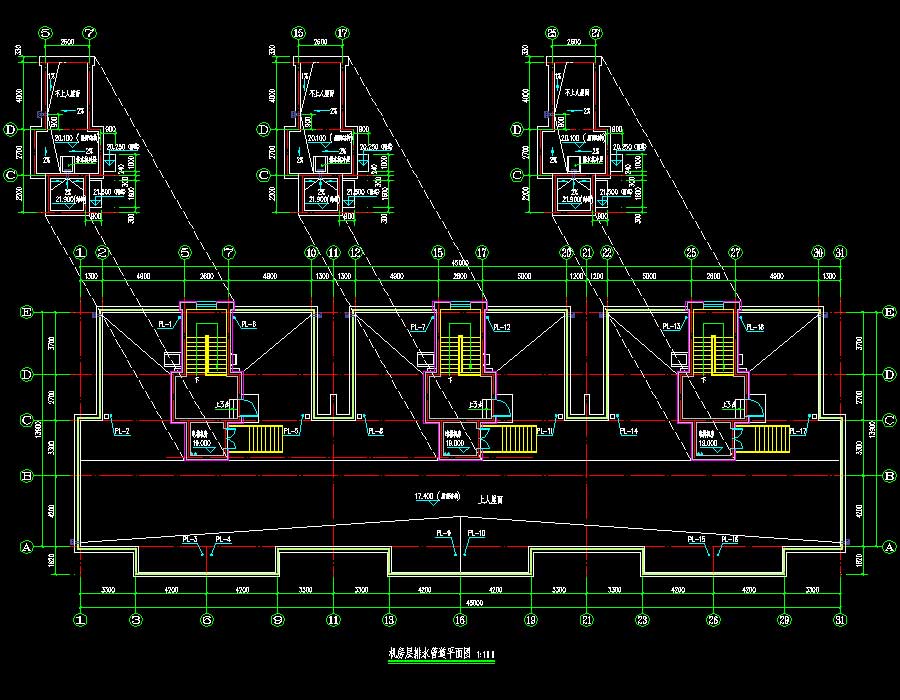

说明:某多层住宅楼给排水、暖通施工图,抗震设防烈度为7度,主要结构形式为砖混结构,建筑高度为18.45米,地上层数6层,地下层数为1层,总建筑面积为4687.45平方米,其中地上部分为4072.98平方米,地下部分为614.47平方米,建筑基底面积为626.27平方米。本次设计范围为室内的给水、排水等管道系统及灭火器配置、各层采暖通风。图纸内容含:给排水设计施工总说明,地下室给排水管道平面图,一层给排水管道平面图,二至六层给排水管道平面图,机房层排水管道平面图,给水管道系统图,排水管道系统图、地下室采暖管道平面图、防火分区示意图、首层地板辐射采暖管道平面图、二至五层地板辐射采暖管道平面图、六层地板辐射采暖管道平面图、机房层通风平面图、采暖管道系统图、楼层辐射采暖管道敷设大样、卫生间辐射采暖管道敷设大样、分(集)水器正视图、分(集)水器侧视图、管道密集处隔热做法。
