某菱形立交桥多专业施工图3707281022文件大小:16.24M推荐人:搬一块砖五分钱图纸张数:61张所属分类:多类专业所含专业:建筑、结构、桥梁工程
分 享
下  载
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2013建筑风格:效果图:无

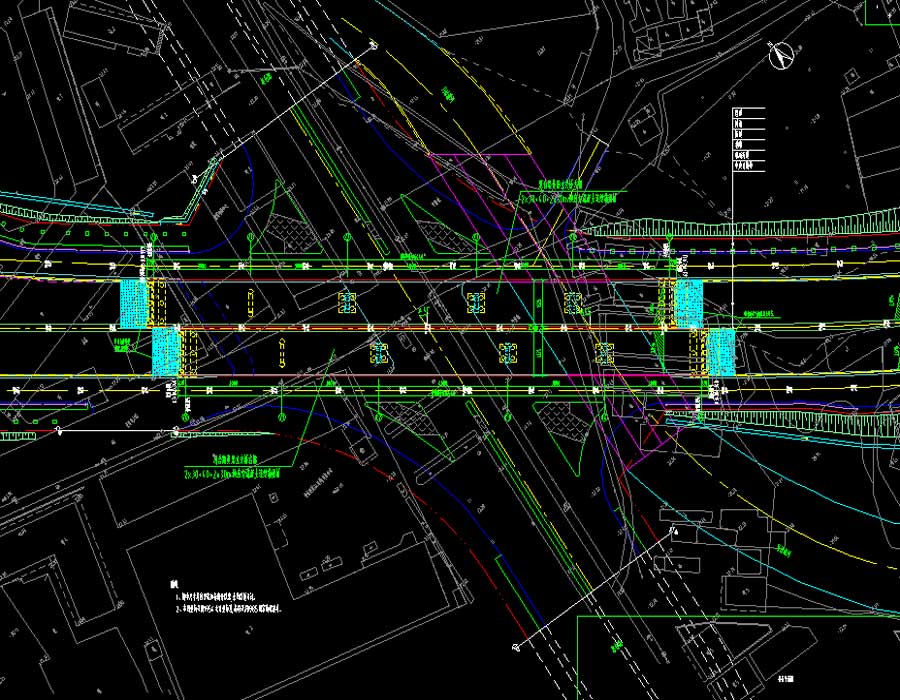

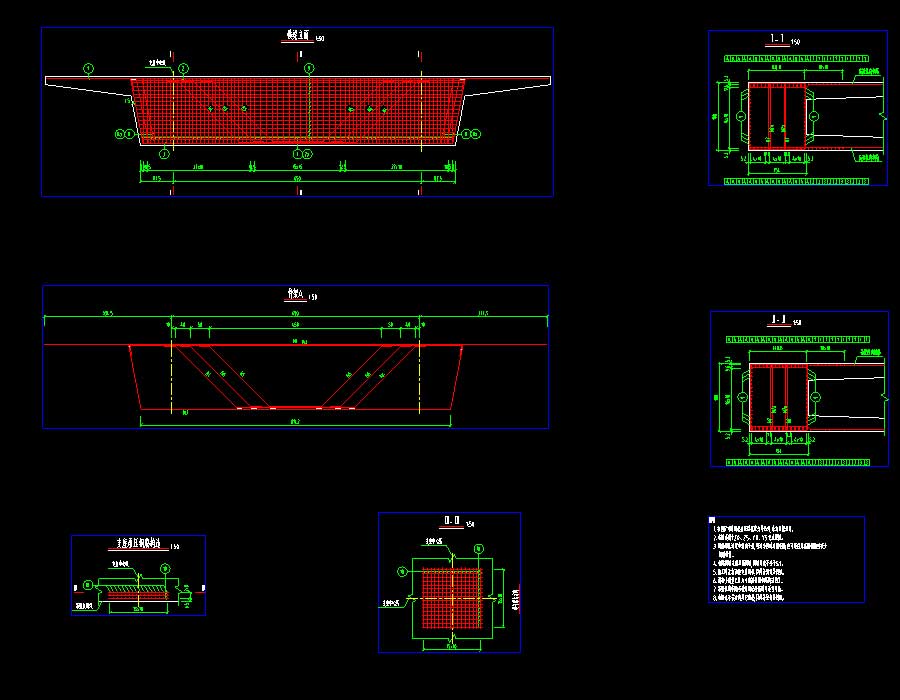

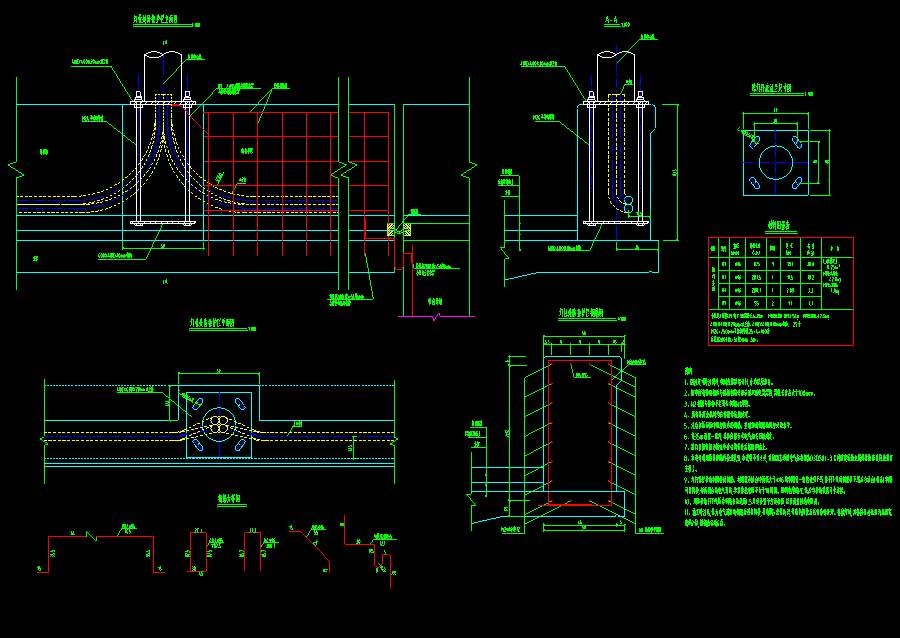

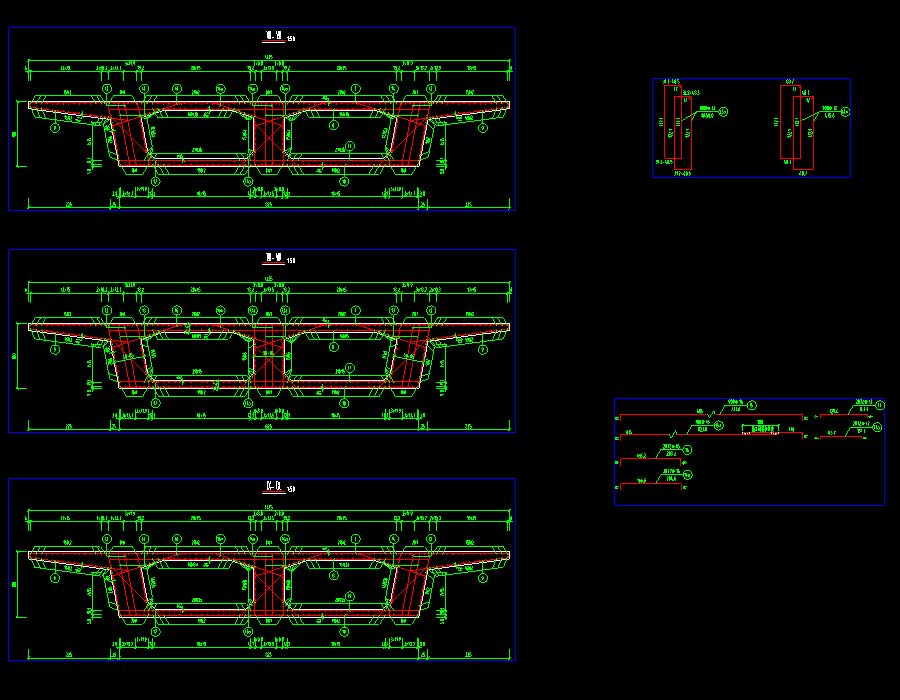

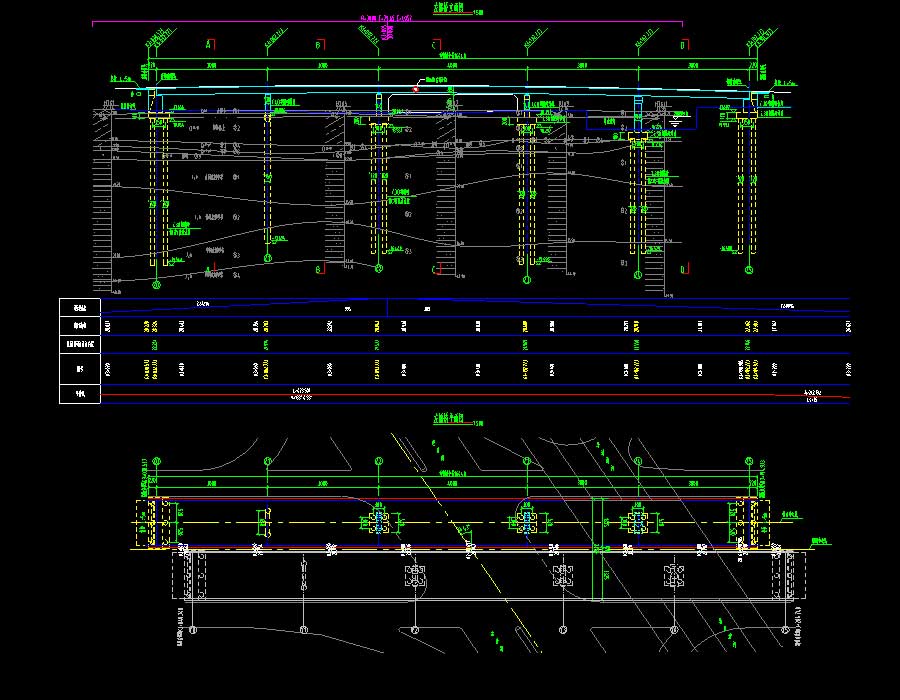

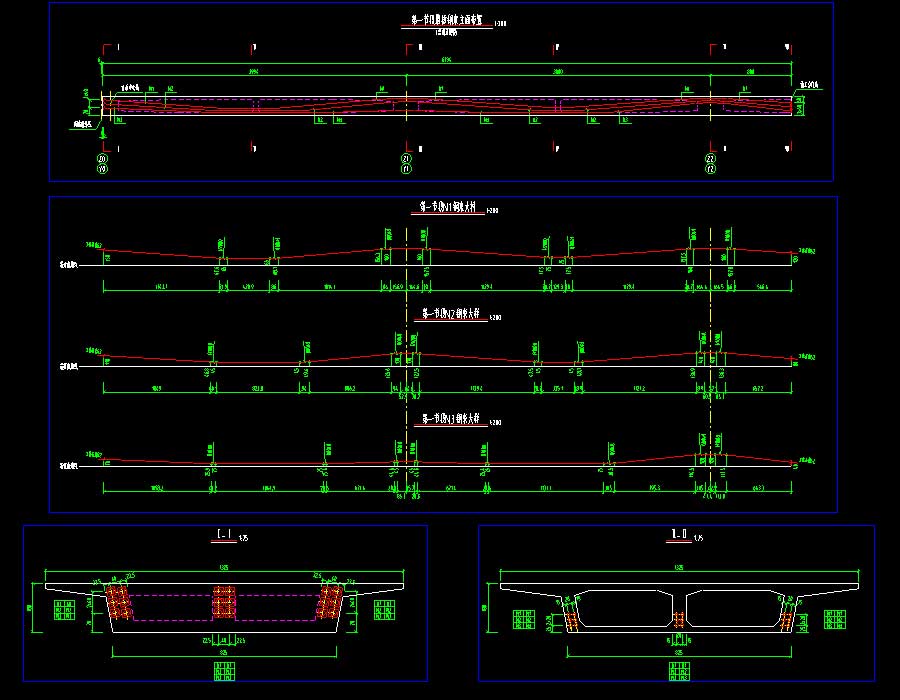

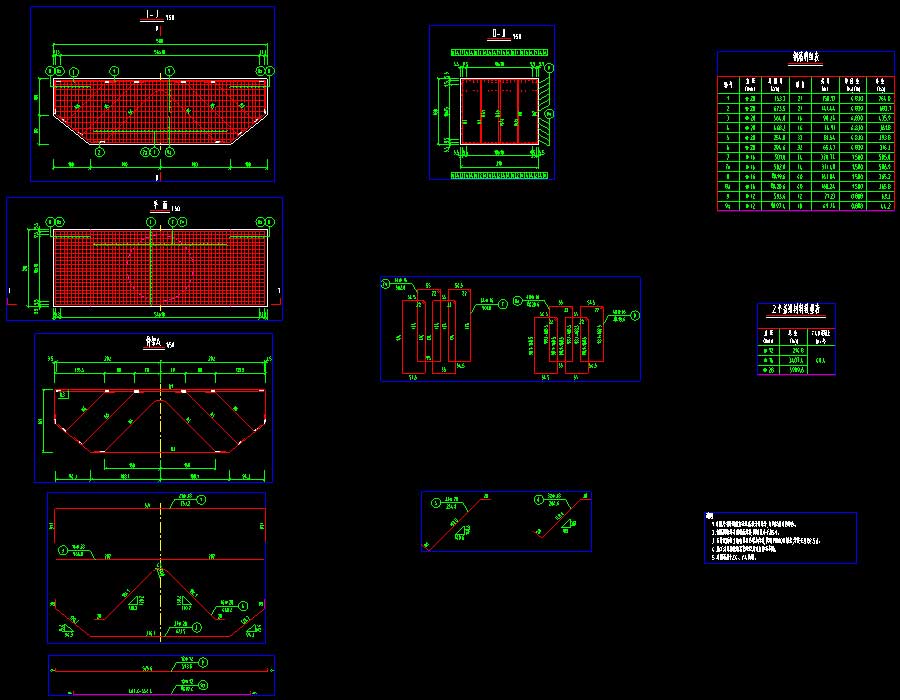

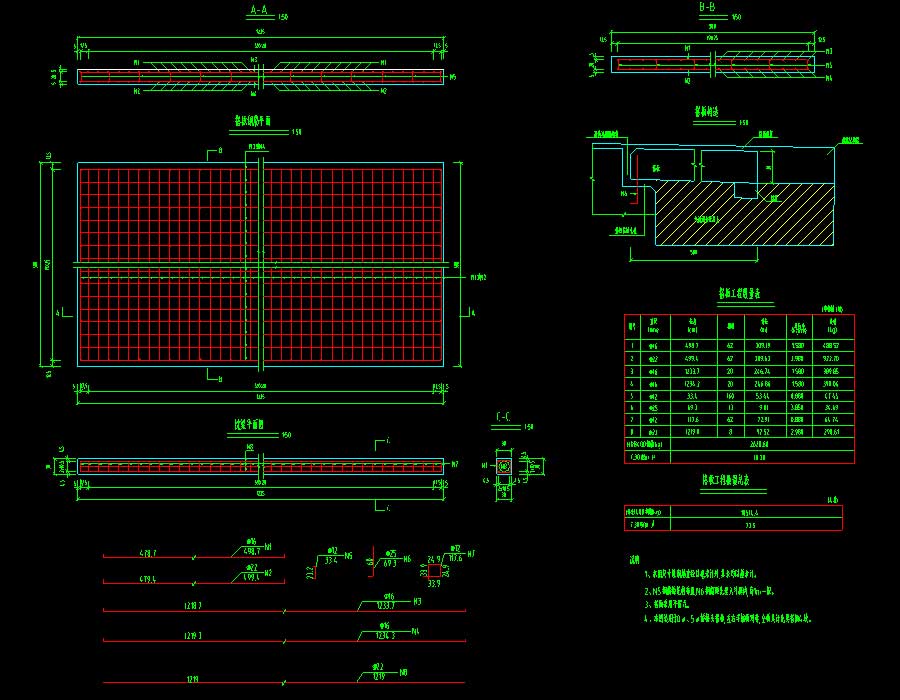

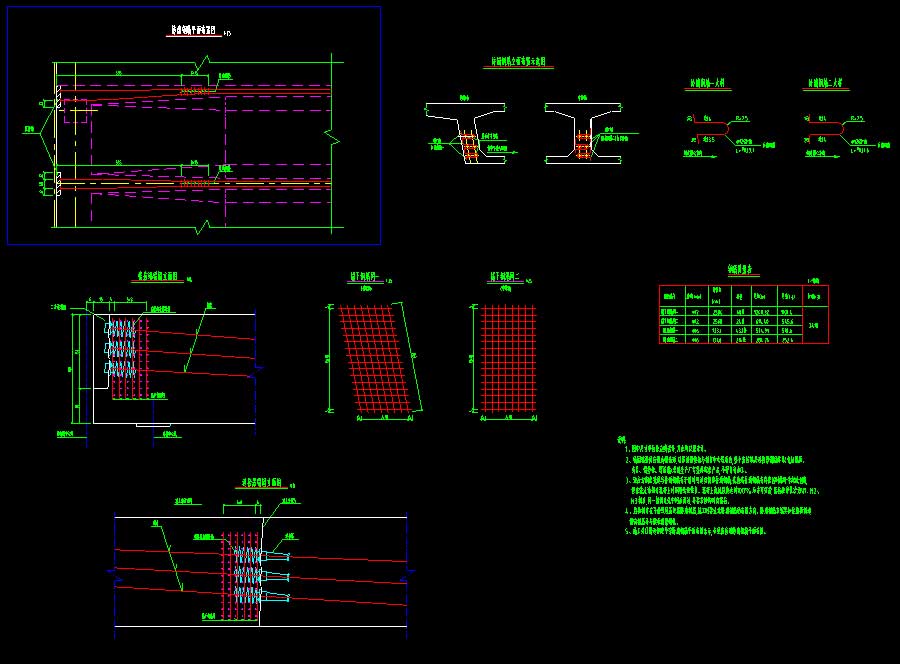

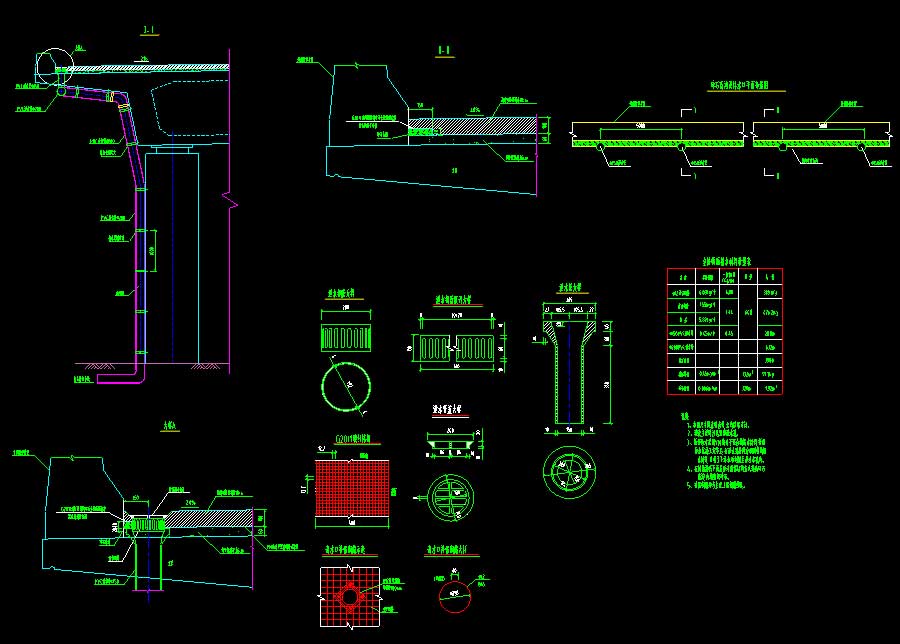

说明:某菱形立交桥多专业施工图(含标高表、主梁普通钢筋表、预应力钢绞线材料表、基础平面位置坐标表、钢束导线点表),本桥梁全长164.4米,定位为城市快速路,双向6车道,设计时速80km/h。设计标准:道路等级为城市快速路;计算行车速度为80km/h;设计汽车荷载为同时满足公路--Ⅰ级、城--A级;地震动峰值加速度系数为0.05;桥面总宽度为0.5m(防撞护栏)加12.25m(车行道)加0.5m(防撞护栏)加1m(中央分隔带)加0.5m(防撞护栏)加12.25m(车行道)加0.5m(防撞护栏);桥面横坡为2%;设计基准期为100年;设计安全等级为一级;由于地下水具有弱腐蚀性,基础采用Ⅱ类,余均为Ⅰ类,混凝土的耐久性基本要求、钢筋最小净保护层厚度按规范执行。图纸内容含:设计说明,桥位平面图,桥型布置图,基础平面位置图,支座平面布置图,桥台、桥墩、箱梁一般构造图,Φ1.2m、Φ1.5m桩基钢筋构造图,Φ1.5m桩基系梁钢筋构造图,桥台、桥墩承台、墩柱、墩柱系梁、盖梁、支座垫石、梁底楔形块钢筋构造图,箱梁普通、箱梁支点横梁、箱梁跨中横隔梁钢筋构造图,箱梁预应力钢束构造图、锚区细部构造图,防撞护栏、路灯基础、伸缩缝、桥面排水、桥面铺装、桥头搭板构造图,箱梁施工工序图,全桥主要材料数量表。
