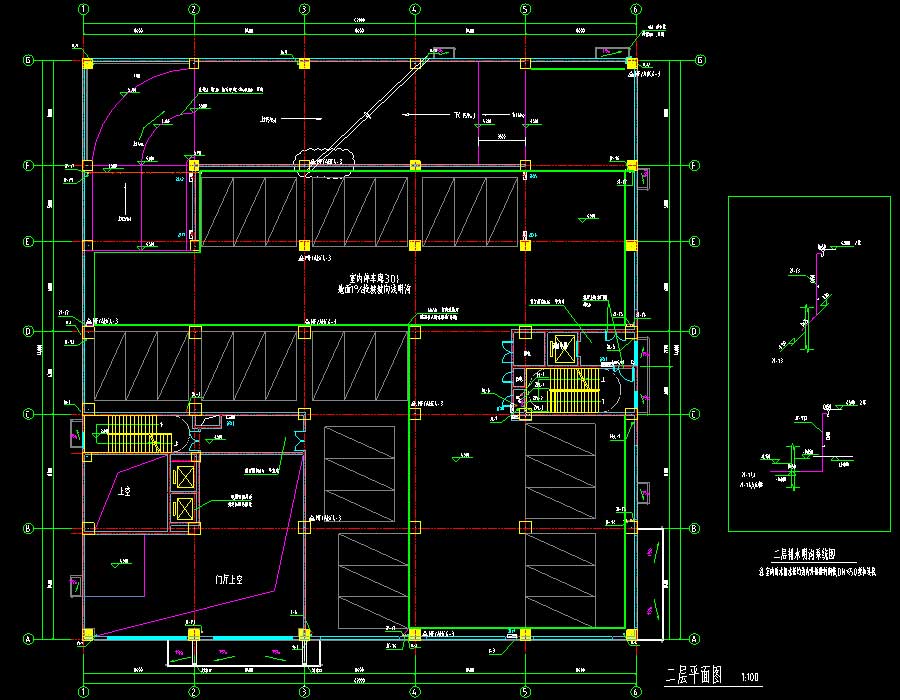

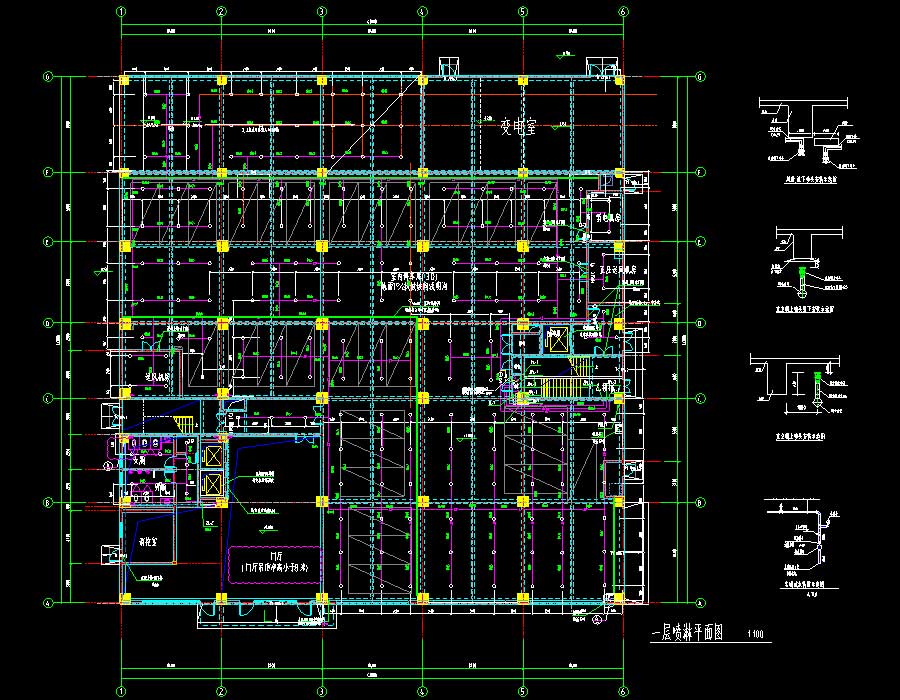

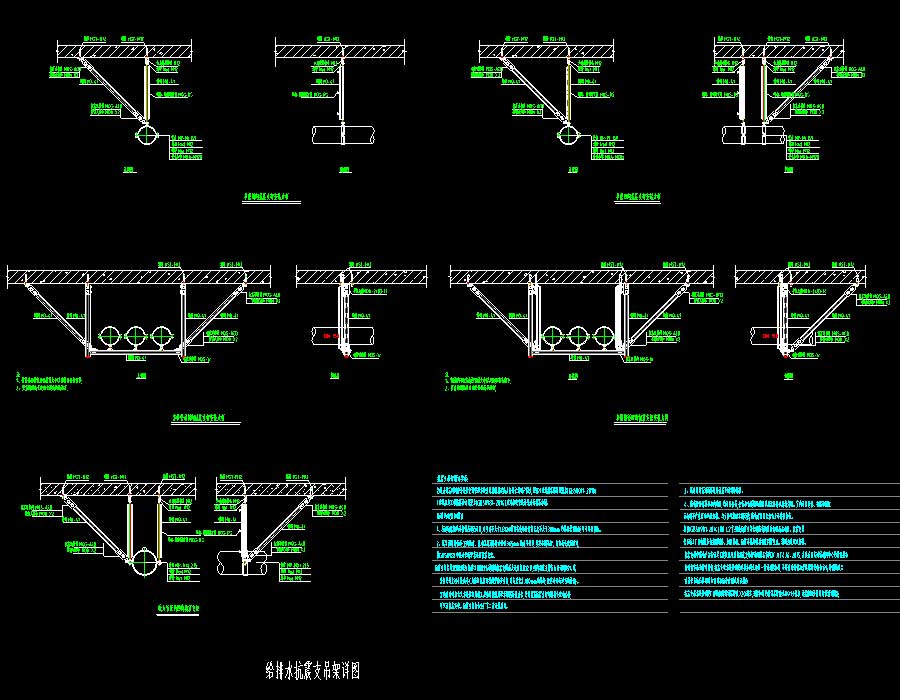

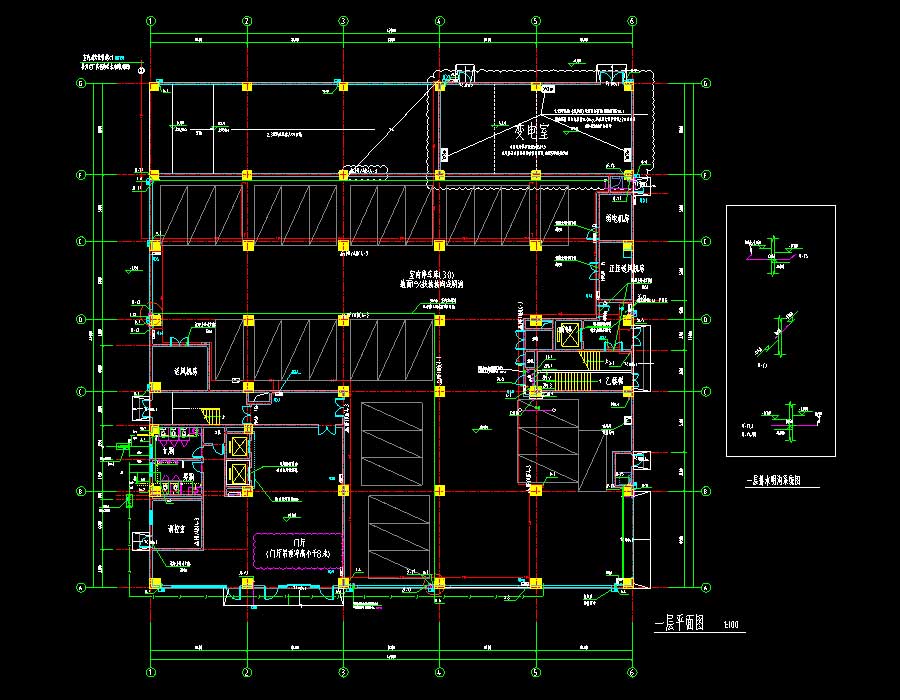

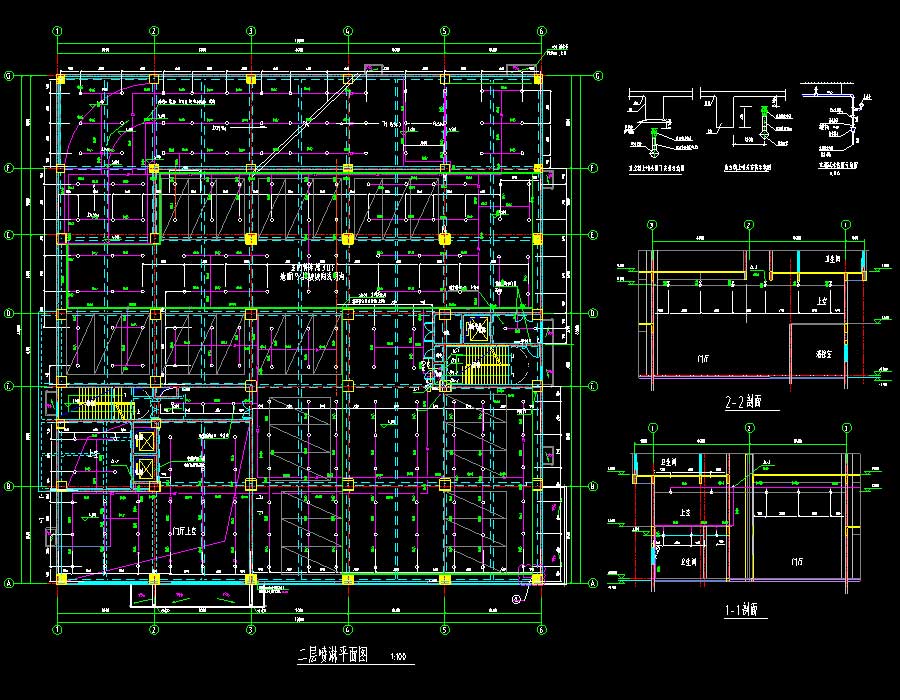

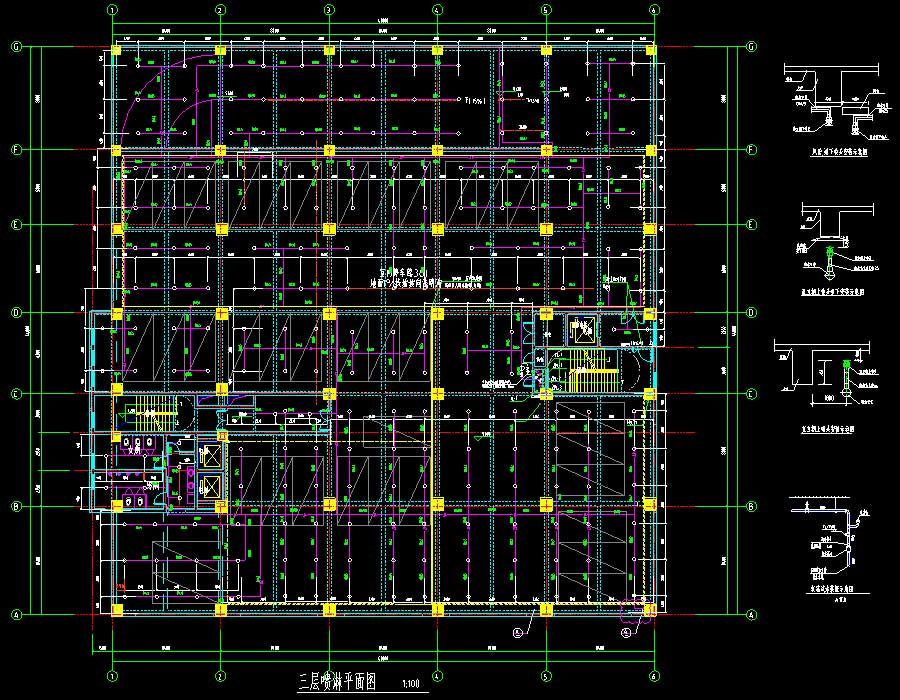

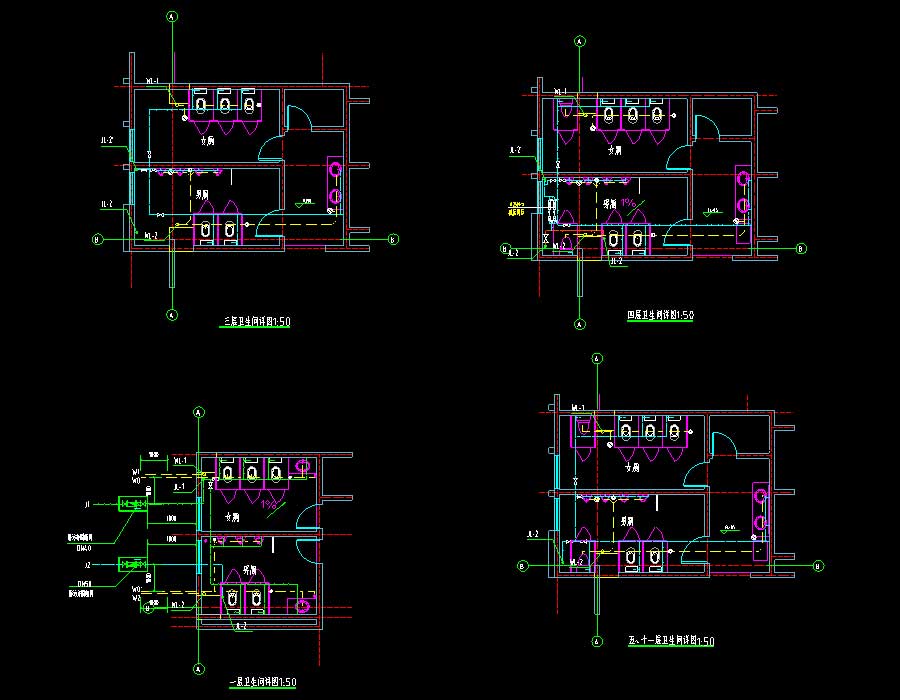

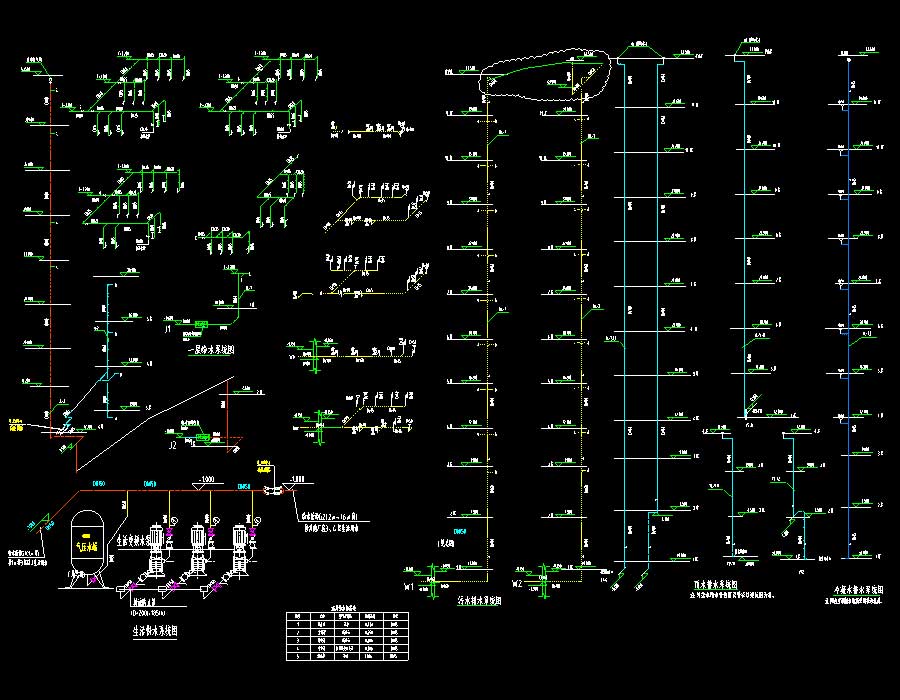

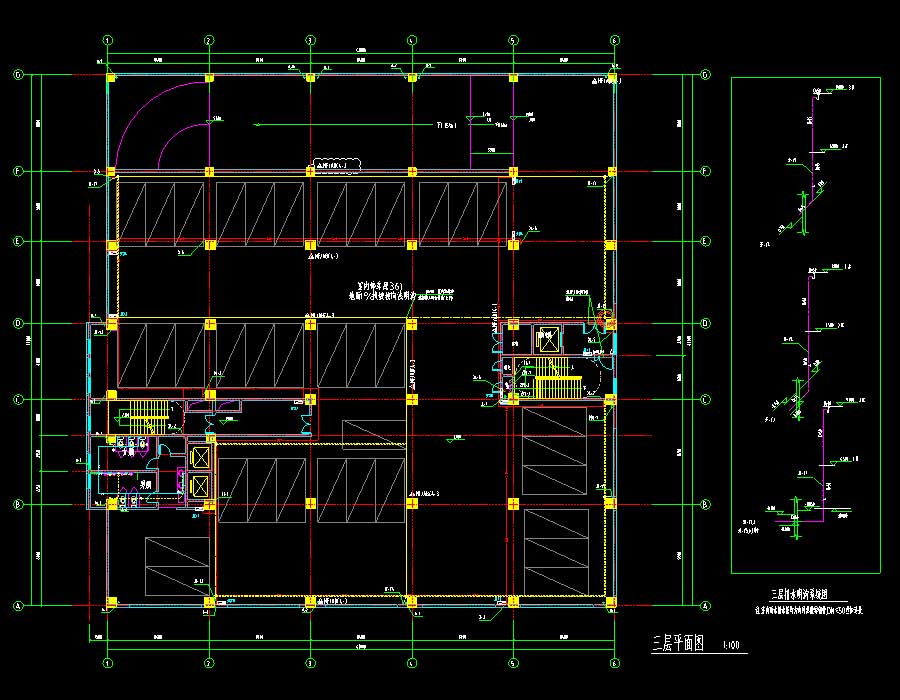

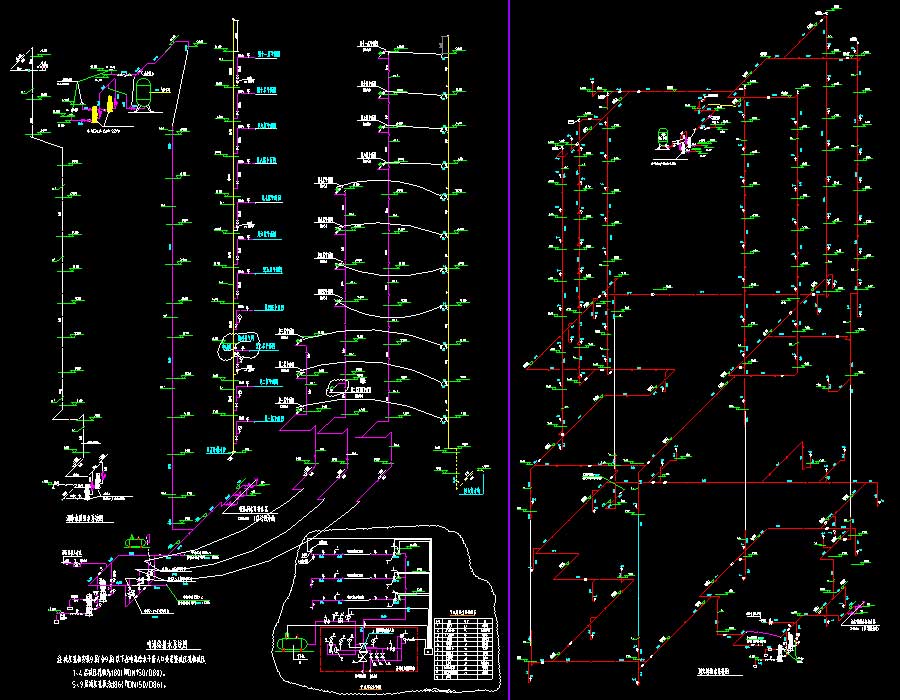

说明:某公司建高标准厂房车间给排水施工图,地上层数11层,屋面标高为44.1米,地下层数为1层,建筑面积约为16336.43平方米,体积大于10000立方米。设计范围:室内外生活给排水设计,雨水设计,室内外消火栓系统设计及灭火器配置等。图纸内容含:给排水设计说明,地下水泵房平、剖面图,一层~十一层平面图,屋面平面图,一层~三层排水明沟系统图,消防水箱剖面图,一层~十一层喷淋平面图,卫生间大样图,消火栓给水系统图,消防水箱给水系统图,喷淋给排水系统图,生活给排水系统图,给排水抗震支吊架详图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,其它生活供水设计:排水设计 :污水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :市政水压供给,提升水泵供给供水体制:室外消火栓水量:30L/S室外消火栓水量:40L/S建筑面积:16336.43㎡建筑高度:44.1m地上层数:11层地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2019
